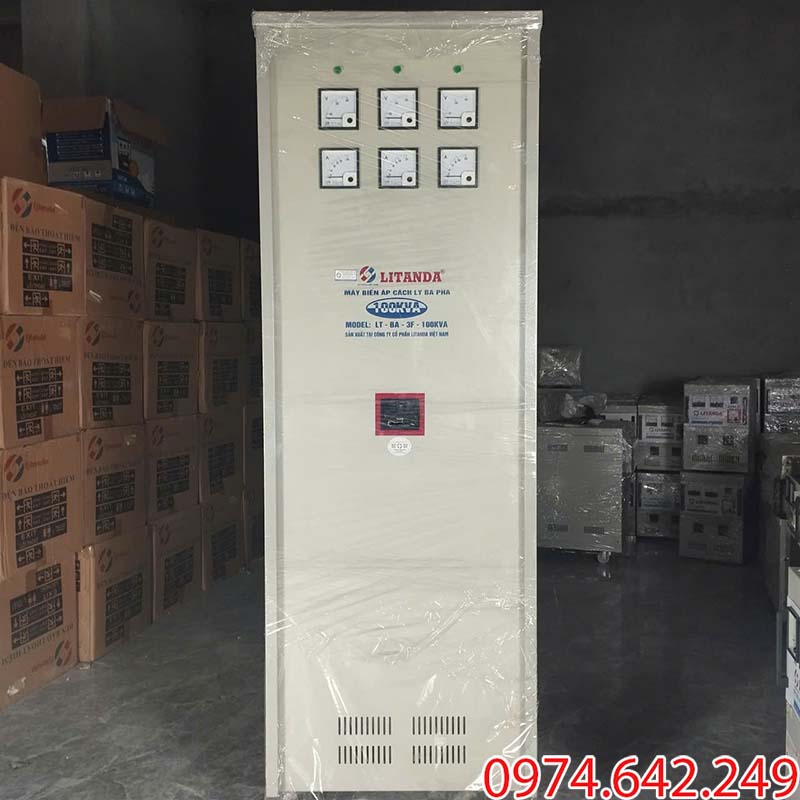

Biến Áp Cách Ly 100kVA 3 Pha - An Toàn Điện Công Nghiệp Lớn

Trong các nhà máy, xưởng sản xuất quy mô vừa và lớn, hệ thống điện 3 pha thường phải gánh nhiều nhóm tải nặng: motor công suất lớn, biến tần, máy nén khí, dây chuyền tự động hóa, tủ điều khiển PLC, CNC… Khi công suất tăng, rủi ro cũng tăng theo: dòng khởi động cao, nhiễu hài, xung lan truyền, điện rò, và những lỗi “khó chịu” như nhảy CB, reset tủ điều khiển, cảm biến đọc sai, thiết bị hỏng bo nguồn. Đây là lý do biến áp cách ly 100kVA 3 pha trở thành một lựa chọn quan trọng để vừa đổi điện áp, vừa tạo một lớp cách ly điện giúp hệ thống ổn định và an toàn hơn.

Bài viết dưới đây, caonguamagia.com sẽ giới thiệu với các bạn về dòng sản phẩm hữu ích cho ngành công nghiệp này nhé..

Biến Áp Cách Ly 100kVA 3 Pha Là Gì?

Biến áp cách ly 100kVA 3 pha là máy biến áp có công suất biểu kiến 100kVA, làm việc với nguồn 3 pha, trong đó cuộn sơ cấp và cuộn thứ cấp cách ly hoàn toàn về điện (không nối trực tiếp). Năng lượng được truyền qua cảm ứng điện từ nên phía tải (đầu ra) được “tách” khỏi phía nguồn (đầu vào) về mặt điện.

Vì sao “cách ly” lại quan trọng trong công nghiệp?

• Giảm lan truyền nhiễu điện và xung từ lưới vào thiết bị nhạy.

• Hạn chế một số vấn đề dòng rò/ground loop (khi hệ thống nối đất thiết kế đúng).

• Tạo điều kiện vận hành an toàn điện hơn cho nhóm tải lớn, đặc biệt các hệ thống có tủ điều khiển, PLC, dây chuyền tự động.

100kVA tương đương bao nhiêu kW?

kW phụ thuộc hệ số công suất (cosφ) của tải:

• cosφ ≈ 0.8 ⇒ kW ≈ 100 × 0.8 = 80kW

• cosφ ≈ 0.9 ⇒ kW ≈ 90kW

Khuyến nghị: với tải công nghiệp, nên tính dự phòng 20–30% (hoặc hơn) nếu có nhiều motor/biến tần, vì dòng khởi động và méo hài có thể làm hệ thống nóng và “đuối” nếu chọn sát.

Cấu Tạo & Nguyên Lý Hoạt Động Của Máy Biến Áp Cách Ly 100kVA 3 Pha

1) Cấu tạo cơ bản

Một bộ biến áp cách ly 100kVA 3 pha thường bao gồm:

• Lõi thép kỹ thuật điện ghép lá (silicon steel) để giảm tổn hao do dòng xoáy.

• Cuộn sơ cấp: nhận điện áp đầu vào (phổ biến 380V/400V 3 pha).

• Cuộn thứ cấp: cấp điện áp đầu ra (380V/220V/200V/110V… tùy cấu hình).

• Cách điện – sơn/verni – vật liệu chịu nhiệt: quyết định độ bền khi chạy tải lớn.

• Vỏ/tủ bảo vệ: bảo vệ cơ khí, chống chạm, hỗ trợ tản nhiệt.

• (Tùy chọn) Chắn tĩnh điện (electrostatic shield): giảm nhiễu chế độ chung, hữu ích cho PLC/CNC/thiết bị đo.

Ngoài ra, tùy mục đích sử dụng có thể có:

• Tap chỉnh áp ±2.5% / ±5% ở sơ cấp

• Đồng hồ V/A, đèn báo pha, cảm biến nhiệt, quạt cưỡng bức (AF)

• Cầu đấu/busbar công suất lớn để siết cos chắc, hạn chế phát nhiệt

2) Nguyên lý hoạt động

Nguồn 3 pha cấp vào cuộn sơ cấp → sinh ra từ thông biến thiên trong lõi thép → cảm ứng điện áp lên cuộn thứ cấp → tạo điện áp ra theo tỷ số vòng dây. Vì sơ cấp và thứ cấp không nối điện trực tiếp, nên điện phía tải được “cách ly” khỏi lưới.

Điểm cần hiểu cho đúng: biến áp cách ly không phải “thuốc trị bách bệnh”, nhưng nó là một tầng quan trọng trong kiến trúc nguồn công nghiệp: tách – lọc – ổn định tương đối, đặc biệt hiệu quả khi kết hợp với nối đất đúng chuẩn, CB đúng đặc tính và bố trí tủ điện hợp lý.

Thông Số Kỹ Thuật Cần Biết Khi Mua Biến Áp Cách Ly 100kVA 3 Pha

Đây là phần quyết định “mua xong chạy êm hay chạy khổ”.

1) Điện áp vào/ra và sơ đồ dây (3D/4D)

Các cấu hình thường gặp:

• 380V → 380V (cách ly): tách nguồn cho cả một nhánh tải lớn.

• 380V → 220V: cấp 220V (1 pha hoặc 3 pha tùy thiết kế) cho hệ thống phụ trợ/tủ điều khiển.

• 380V → 200/208/110V: cho máy nhập khẩu, dây chuyền tiêu chuẩn khác.

Bạn cần chốt:

• Đầu ra 3 pha 3 dây hay 3 pha 4 dây (có N)?

• Có cần nhiều cấp điện áp ra không?

• Tần số 50Hz hay cần 60Hz (một số máy nhập)?

2) Dòng định mức để chọn MCCB – dây dẫn

Ví dụ với 3 pha 380V:

• I ≈ S / (√3 × V) = 100000 / (1.732 × 380)

• 1.732 × 380 = 658.16

• 100000 / 658.16 ≈ 152A

=> Dòng danh định khoảng 150–155A (tùy điện áp thực tế 380/400V).

Từ đây mới ra các quyết định:

• MCCB cỡ nào (160A/200A… tùy dự phòng và đặc tính tải)

• Dây dẫn/busbar, cầu đấu, cos, siết lực chuẩn

• Chia tải theo nhánh để cân pha, tránh quá tải 1 pha

3) Chất liệu cuộn dây: đồng hay nhôm

Ở mức 100kVA, khác biệt vật tư ảnh hưởng rõ:

• Dây đồng: tổn hao thấp hơn, chạy “lì” hơn, ít nóng, bền khi tải nặng/đột biến.

• Dây nhôm: giá tốt nhưng cần thiết kế tốt và quản trị nhiệt chặt; nếu xưởng chạy nặng liên tục, đồng vẫn an tâm hơn.

4) Nhiệt, tản nhiệt và cấp cách điện

• Có chạy liên tục 24/7 không?

• Phòng điện nóng không?

• Có cần quạt cưỡng bức?

Quan tâm các chỉ số: temperature rise, class cách điện (F/H), cấu trúc khe thoáng, vị trí đặt.

5) Chống nhiễu và tải “bẩn”

Nếu hệ có nhiều biến tần/nguồn xung, nên cân nhắc:

• Shield chống nhiễu

• Thiết kế phù hợp tải có hài (harmonics)

• Kết hợp lọc/kháng nếu bài toán nhiễu nặng

6) Hoàn thiện và an toàn cơ khí

• Vỏ tủ chắc, chống chạm, tiếp địa rõ ràng

• Cầu đấu/busbar đúng dòng, không “thắt cổ chai”

• Nhãn pha, sơ đồ đấu dây, cảnh báo vận hành

Ứng Dụng Thực Tế Của Biến Áp Cách Ly 100kVA 3 Pha

1) Cách ly nguồn cho dây chuyền sản xuất và máy công nghiệp lớn

Bạn có thể tách một nhánh tải lớn ra khỏi lưới để giảm ảnh hưởng chéo giữa các cụm tải.

2) Nguồn cho hệ thống tự động hóa: tủ PLC – servo – CNC

Giảm nhiễu lan truyền, hạn chế lỗi vặt, tăng độ ổn định cho tín hiệu điều khiển.

3) Hệ thống máy nén khí, bơm, quạt công suất lớn

Ở cụm tải motor lớn, cách ly giúp quản trị hệ thống tốt hơn khi phối hợp với bảo vệ đúng và cân pha chuẩn.

4) Thiết bị nhập khẩu cần điện áp riêng

Nhiều dây chuyền yêu cầu 200/208V hoặc cấu hình đặc thù. Biến áp cách ly xử lý bài toán đổi điện áp và tách nguồn.

5) Khu vực có yêu cầu an toàn điện cao

Trong môi trường ẩm/bụi/kim loại nhiều, một thiết kế nguồn “đúng bài” gồm nhiều lớp bảo vệ. Biến áp cách ly là một lớp quan trọng trong tổng thể an toàn.

Hướng Dẫn Chọn Biến Áp Cách Ly 100kVA 3 Pha Đúng Nhu Cầu

Bước 1: Chốt mục tiêu sử dụng

Bạn mua để:

• Cách ly – chống nhiễu cho tủ điều khiển?

• Đổi điện áp cho máy nhập?

• Cấp nguồn cho cả cụm tải lớn?

Mục tiêu khác nhau ⇒ cấu hình khác nhau.

Bước 2: Tính tải và dự phòng

• Tổng kW tải chạy đồng thời

• Có bao nhiêu motor? dòng khởi động? có biến tần?

• Dự phòng tối thiểu 20–30%

Nếu hệ bạn thường xuyên mở rộng dây chuyền, nên dự phòng thêm để tránh phải thay máy.

Bước 3: Chọn điện áp vào/ra và sơ đồ 3D/4D

• Có cần N không?

• Có cần nhiều ngõ ra không?

• Có cần tap chỉnh áp để “cân” thực tế điện lưới không?

Bước 4: Chọn cấu hình chống nhiễu

• Nhiều PLC/CNC ⇒ ưu tiên shield

• Nếu nhiễu nặng ⇒ cân nhắc thêm lọc/kháng theo tư vấn kỹ thuật

Bước 5: Chọn chất lượng vật tư và giải pháp tản nhiệt

Ở 100kVA, yếu tố nhiệt rất quan trọng. Đừng chọn cấu hình “vừa đủ” nếu xưởng nóng và chạy liên tục.

Lắp Đặt & Vận Hành Biến Áp Cách Ly 100kVA 3 Pha An Toàn

1) Vị trí đặt máy

• Thoáng gió, chừa khoảng trống tản nhiệt

• Tránh hơi hóa chất, nước, bụi kim loại dày

• Nếu đặt trong phòng điện: cần thông gió hoặc điều hòa kỹ thuật tùy tải

2) Thiết bị bảo vệ (MCCB/ELCB) và dây dẫn

• Dòng định mức khoảng 152A (380V)

• MCCB chọn theo tải và dự phòng (thường 160A/200A tùy bài toán)

• Dây/busbar phải đủ dòng, đầu cos siết chuẩn, tránh phát nhiệt tại mối nối

3) Nối đất đúng chuẩn

• Bắt buộc nối đất vỏ máy (PE)

• Xử lý N/PE theo sơ đồ hệ thống, tránh đấu tùy tiện gây nhiễu và nguy cơ mất an toàn

• Kiểm tra điện trở tiếp địa theo tiêu chuẩn công trình

4) Chạy thử và kiểm tra

• Đo cách điện trước khi đóng điện

• Kiểm tra điện áp ra không tải

• Chạy tải tăng dần, đo dòng từng pha, cân pha, theo dõi nhiệt

• Lắng nghe tiếng ù bất thường, kiểm tra rung, kiểm tra mối nối nóng

5) Bảo trì định kỳ

• Vệ sinh bụi (bụi làm giảm tản nhiệt)

• Siết lại đầu nối sau giai đoạn chạy ổn định (đặc biệt 1–2 tuần đầu)

• Theo dõi nhiệt độ, mùi, tiếng ồn, dấu hiệu quá tải

Những Lý Do Nên Chọn Mua Máy Biến Áp Cách Ly 100kVA 3 Pha Tại caonguamagia.com

Nếu bạn đang tìm kiếm Biến áp cách ly 25kVA chính hãng, chất lượng cao, thì caonguamagia.com chính là sự lựa chọn đáng tin cậy hàng đầu. Là đối tác chiến lược với những thương hiệu lớn tại Việt Nam như Litanda, Lioa… chúng tôi luôn khẳng định uy tín bằng chất lượng sản phẩm và dịch vụ chuyên nghiệp.

Khi mua Biến áp tại đây, khách hàng sẽ nhận được:

• Sản phẩm chính hãng, sản xuất trực tiếp tại nhà máy: Được thiết kế và chế tạo theo đúng tiêu chuẩn kỹ thuật, đảm bảo khả năng vận hành ổn định và bền bỉ.
• Chứng từ pháp lý đầy đủ: Cung cấp trọn bộ CO – CQ, hóa đơn VAT minh bạch, đáp ứng yêu cầu kiểm định và đấu thầu dự án.
• Chính sách bảo hành dài hạn: Hỗ trợ bảo hành từ 12 – 24 tháng, kèm theo dịch vụ kỹ thuật tận nơi khi cần thiết.
• Giá thành cạnh tranh – tư vấn chuyên sâu: Được tư vấn lựa chọn model phù hợp nhất với nhu cầu sử dụng thực tế, giúp tối ưu chi phí đầu tư.
• Hệ thống phân phối toàn quốc: Cam kết giao hàng nhanh chóng, hỗ trợ lắp đặt và bàn giao tận nơi.

Mua sản phẩm tại caonguamagia.com, bạn không chỉ yên tâm về chất lượng sản phẩm mà còn được bảo đảm dịch vụ hậu mãi chuyên nghiệp, đồng hành cùng doanh nghiệp trong suốt quá trình sử dụng.

Nếu bạn quan tâm tới công suất khác có thể tham khảo một số sản phẩm sau: 15kVA 3F, 30kVA 3F, 50kVA 3F…
