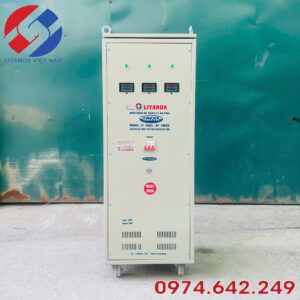

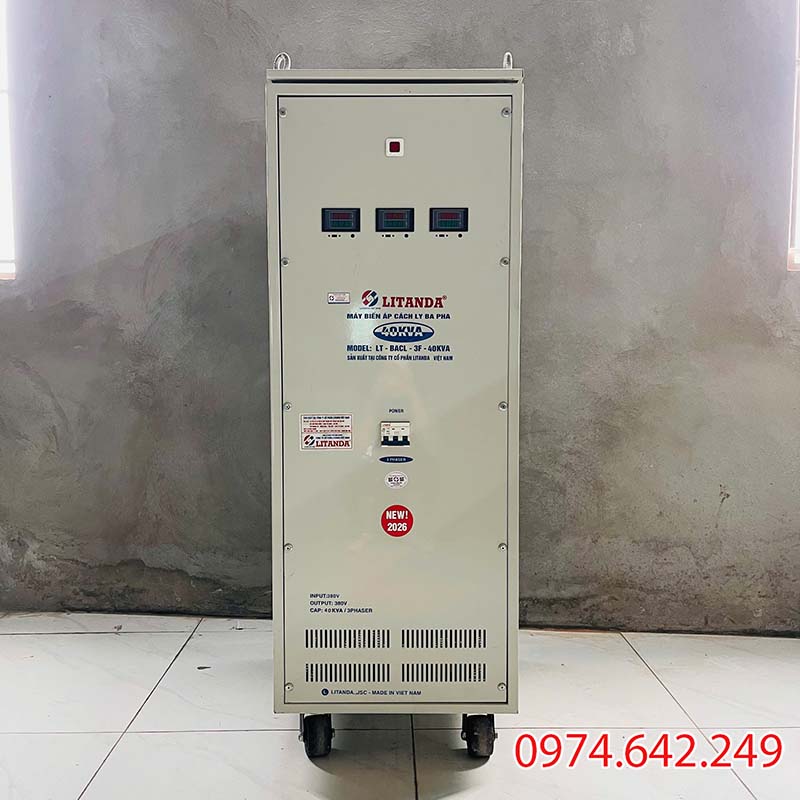

Biến Áp Cách Ly 40kVA 3 Pha - Đổi Điện Áp Công Nghiệp An Toàn

Trong nhà xưởng và công trình công nghiệp, điện 3 pha là “huyết mạch” vận hành máy móc: từ CNC, biến tần, máy nén khí đến tủ điều khiển PLC. Nhưng cũng chính môi trường này thường phát sinh rủi ro: nhiễu điện, dòng rò, xung đột nối đất, sụt áp cục bộ và các sự cố khiến thiết bị treo lỗi hoặc hỏng bo. Đó là lý do biến áp cách ly 40kVA 3 pha được sử dụng rộng rãi như một giải pháp vừa đổi điện áp vừa tăng an toàn điện cho hệ thống.

Bài viết này, caonguamagia.com sẽ giúp bạn hiểu đúng biến áp cách ly 40kVA 3 pha là gì, cấu tạo – nguyên lý, thông số kỹ thuật cần nắm, ứng dụng thực tế, cách chọn theo nhu cầu và hướng dẫn lắp đặt – vận hành an toàn.

Biến Áp Cách Ly 40kVA 3 Pha Là Gì?

Biến áp cách ly 40kVA 3 pha là máy biến áp dùng nguyên lý cảm ứng điện từ để truyền năng lượng từ cuộn sơ cấp sang cuộn thứ cấp nhưng không có liên kết điện trực tiếp giữa hai cuộn (galvanic isolation). Nhờ đặc tính “cách ly”, nguồn đầu ra có xu hướng ổn định và sạch hơn, hạn chế lan truyền nhiễu và giảm rủi ro điện giật trong một số kịch bản sự cố (khi hệ thống được thiết kế bảo vệ đúng).

• 40kVA là công suất biểu kiến, phù hợp nhiều nhóm tải công nghiệp cỡ vừa.
• 3 pha phù hợp môi trường nhà xưởng, nơi tải phân bố theo 3 dây pha và có thể có dây trung tính tùy cấu hình.

40kVA tương đương bao nhiêu kW?

Không phải lúc nào 40kVA cũng bằng 40kW. Công suất thực kW phụ thuộc hệ số công suất (cosφ):

• Nếu cosφ ≈ 0.8 ⇒ kW ≈ 40 × 0.8 = 32kW
• Nếu cosφ ≈ 0.9 ⇒ kW ≈ 36kW

Gợi ý thực tế: nên chừa 20–30% dự phòng nếu tải có dòng khởi động lớn (motor, máy nén, máy ép…), hoặc có biến tần/nguồn xung gây méo hài.

Cấu Tạo & Nguyên Lý Hoạt Động Của Biến Áp Cách Ly 40kVA 3 Pha

1) Cấu tạo cơ bản

Một bộ biến áp cách ly 40kVA 3 pha thường gồm:

• Lõi thép kỹ thuật điện (silicon steel) ghép lá để giảm tổn hao
• Cuộn dây sơ cấp 3 pha (đầu vào)
• Cuộn dây thứ cấp 3 pha (đầu ra)
• Vật liệu cách điện: giấy cách điện, phim cách điện, sơn/verni, ống gen…
• Vỏ/tủ bảo vệ: chống va đập, bụi, nâng an toàn khi vận hành
• (Tùy chọn) Lớp chắn tĩnh điện (shield) giữa sơ cấp – thứ cấp giúp giảm nhiễu chế độ chung (common-mode)

Tùy yêu cầu, nhà sản xuất có thể thiết kế thêm:

• Tap chỉnh áp ở sơ cấp hoặc thứ cấp (ví dụ ±5% / ±2.5%)
• Đồng hồ V/A, đèn báo pha, quạt cưỡng bức, rơ-le nhiệt…

2) Nguyên lý hoạt động

Khi cấp điện 3 pha vào cuộn sơ cấp, từ thông biến thiên sinh ra trong lõi thép sẽ cảm ứng điện áp sang cuộn thứ cấp. Điểm mấu chốt: hai cuộn không nối trực tiếp, nên nguồn đầu ra được “tách” khỏi nguồn đầu vào về mặt điện, nhờ đó:

• Giảm “kéo” nhiễu từ lưới điện sang tải nhạy nhiễu
• Hạn chế vòng lặp nối đất (ground loop) khi bố trí đúng
• Hỗ trợ giảm tác động của xung lan truyền theo chế độ chung

Thông Số Kỹ Thuật Cần Biết Khi Mua Biến Áp Cách Ly 40kVA 3 Pha

Khi mua biến áp cách ly 40kVA 3 pha, đừng chỉ nhìn mỗi “40kVA”. Bạn cần chốt tối thiểu các thông số sau:

1) Điện áp vào/ra (quan trọng nhất)

Một số cấu hình phổ biến:

• 380V → 380V (cách ly): giữ nguyên điện áp nhưng tăng cách ly/giảm nhiễu
• 380V → 220V 3 pha/1 pha: cấp cho nhóm thiết bị 220V trong xưởng
• 380V → 200V/208V/110V: cho máy nhập khẩu (tùy chuẩn)

Bạn nên xác định:

• Đầu vào: 380V 3 pha (50Hz) hay có dải rộng?
• Đầu ra: cần 3 pha 4 dây (có N) hay chỉ 3 dây?
• Có cần nhiều cấp điện áp ra không?

2) Dòng định mức để chọn CB – dây dẫn

Nếu dùng 3 pha 380V:

• I ≈ S / (√3 × V) = 40000 / (1.732 × 380)
• 1.732 × 380 = 658.16
• 40000 / 658.16 ≈ 60.8A

=> Dòng danh định khoảng 61A. Khi chọn CB/MCCB, còn phải xét dòng khởi động, nhiệt độ môi trường, cách đi dây, tiêu chuẩn bảo vệ.

3) Vật liệu cuộn dây: đồng hay nhôm

• Dây đồng: tải “lì”, ít nóng, tổn hao thấp hơn, bền hơn (giá cao)
• Dây nhôm: kinh tế hơn nhưng dễ nóng hơn nếu thiết kế không tối ưu

Với hệ thống công nghiệp chạy liên tục, ưu tiên dây đồng nếu ngân sách cho phép.

4) Kiểu lõi và dạng máy

• EI: phổ biến, dễ bảo trì, chi phí hợp lý
• Xuyến (toroidal): gọn, êm, hiệu suất tốt (tùy thiết kế), thường giá cao hơn

5) Tổn hao, hiệu suất và độ tăng nhiệt

Quan tâm:

• Máy dùng liên tục hay theo ca?
• Môi trường đặt máy có nóng/bí không?
• Có cần quạt cưỡng bức không?

6) Chống nhiễu: có shield không?

Nếu hệ của bạn có CNC, PLC, servo, thiết bị đo, nên cân nhắc:

• Chắn tĩnh điện (electrostatic shield)
• Thiết kế tối ưu nhiễu chế độ chung

7) Tiêu chuẩn an toàn và hoàn thiện

• Vỏ/tủ có tiếp địa rõ ràng

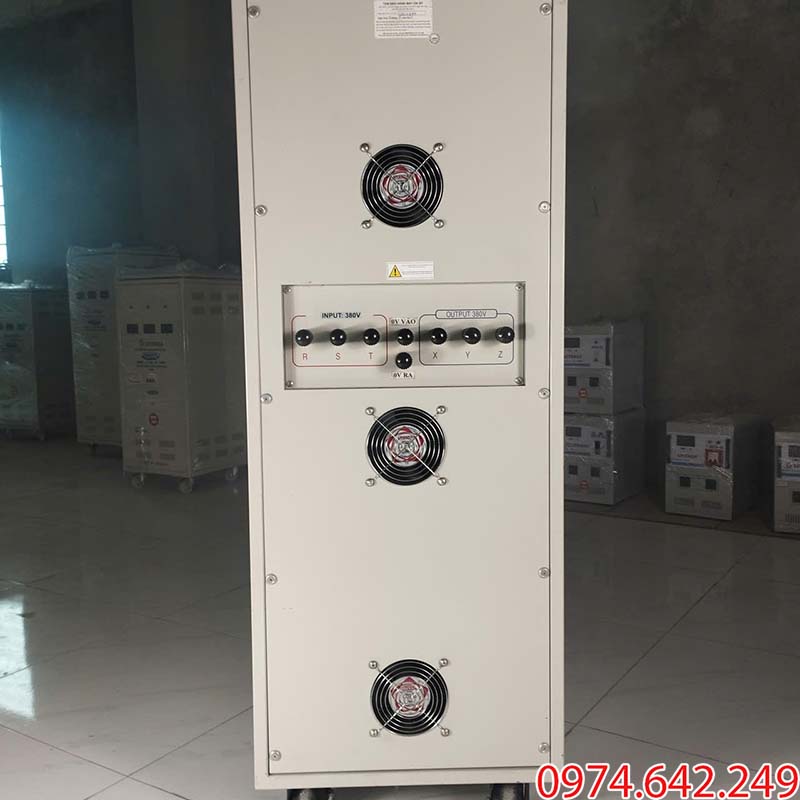

• Cọc đấu dây chắc chắn, ký hiệu pha rõ
• Sơn tĩnh điện, lưới thoáng gió, che chắn an toàn

Ứng Dụng Thực Tế Của Biến Áp Cách Ly 40kVA 3 Pha

Biến áp cách ly 40kVA 3 pha thường được dùng trong các bài toán:

1) Nguồn cho tủ điều khiển và dây chuyền tự động hóa

Giúp tách nguồn điều khiển khỏi nguồn động lực, giảm nhiễu quay về PLC, giảm hiện tượng reset/treo thiết bị.

2) Cấp nguồn cho máy CNC, servo, biến tần

Các hệ này nhạy với nhiễu, xung, dòng rò. Biến áp cách ly giúp “làm sạch” phần nào nguồn cấp, giảm lỗi vặt do điện.

3) Khu vực yêu cầu an toàn điện cao

Xưởng có nhiều người vận hành, môi trường ẩm, máy móc kim loại… thường cần giải pháp tăng an toàn tổng thể, trong đó biến áp cách ly là một lớp quan trọng (kết hợp RCD/ELCB và nối đất đúng).

4) Hệ thống thiết bị nhập khẩu cần điện áp riêng

Nhiều thiết bị dùng 200V/208V/110V hoặc yêu cầu cấu hình đặc thù. Biến áp cách ly giúp đổi điện áp đúng chuẩn mà vẫn giữ yếu tố an toàn.

5) Cụm phụ tải hỗn hợp trong nhà xưởng

Khi bạn muốn gom một nhóm thiết bị thành “một nhánh nguồn sạch”, cách ly nhánh đó khỏi phần còn lại, biến áp cách ly là lựa chọn hợp lý.

Hướng Dẫn Chọn Biến Áp Cách Ly 40kVA 3 Pha Đúng Nhu Cầu

Dưới đây là cách chọn theo kiểu “đúng nhu cầu – ít rủi ro”:

Bước 1: Thống kê tải thực tế

• Tổng công suất tải (kW), loại tải (motor/biến tần/nguồn xung)
• Tải chạy đồng thời bao nhiêu %?
• Có tải khởi động lớn không?

Gợi ý: nếu tổng tải thực khoảng 25–30kW và có motor/biến tần, 40kVA thường là mức hợp lý (tùy cosφ và dự phòng).

Bước 2: Chốt điện áp vào/ra và sơ đồ dây

• 3 pha 3 dây hay 3 pha 4 dây?
• Có cần trung tính N cho tải 1 pha không?
• Một ngõ ra hay nhiều ngõ ra?

Bước 3: Chọn cấu hình chống nhiễu theo loại thiết bị

• Có CNC/servo/PLC ⇒ ưu tiên shield, cấu trúc giảm nhiễu
• Nếu chủ yếu motor thuần và tải ít nhạy ⇒ có thể chọn cấu hình tiêu chuẩn để tối ưu chi phí

Bước 4: Chọn vật liệu và nhiệt

• Chạy liên tục ⇒ ưu tiên dây đồng + thiết kế tản nhiệt tốt
• Môi trường nóng/bí ⇒ cân nhắc quạt, khe thoáng, vị trí đặt

Bước 5: Chọn nhà cung cấp có tư vấn kỹ thuật và hậu mãi

Với công suất 40kVA, thi công sai (CB, dây, tiếp địa) là lỗi thường gặp gây nóng, nhảy bảo vệ, sụt áp và nguy cơ mất an toàn.

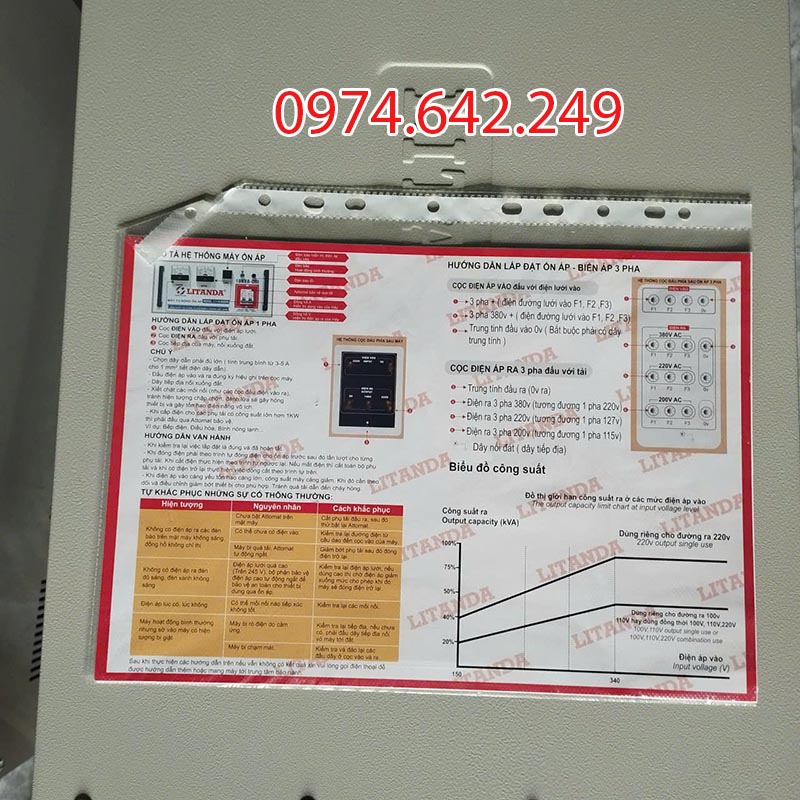

Lắp Đặt & Vận Hành Biến Áp Cách Ly 40kVA 3 Pha An Toàn

Đây là phần “đắt giá” vì rất nhiều sự cố đến từ lắp sai.

1) Vị trí lắp đặt

• Đặt nơi khô ráo, thoáng gió, tránh hơi hóa chất ăn mòn
• Chừa khoảng trống tản nhiệt xung quanh
• Nếu đặt trong phòng điện: đảm bảo thông gió, nhiệt độ phù hợp

2) Dây dẫn và CB/MCCB

• Theo dòng định mức ~61A (380V 3 pha), chọn CB phù hợp và đúng đặc tính tải
• Dây dẫn đủ tiết diện, đầu cos ép chuẩn, siết lực đúng
• Tránh nối dây “tạm”, tránh cầu đấu lỏng gây phát nhiệt

3) Nối đất (tiếp địa) đúng cách

• Nối đất vỏ máy (PE) bắt buộc
• Tùy sơ đồ hệ thống, xử lý trung tính (N) và nối đất theo tiêu chuẩn/thiết kế điện công trình
• Nếu bạn đang gặp lỗi nhiễu/ground loop: cần kiểm tra toàn bộ hệ thống nối đất, không nên “đấu đại”

4) Kiểm tra trước khi cấp điện

• Đo cách điện, kiểm tra thứ tự pha
• Kiểm tra điện áp vào/ra không tải
• Chạy thử tải tăng dần, theo dõi nhiệt, tiếng ồn, dòng từng pha

5) Bảo trì vận hành

• Vệ sinh bụi định kỳ (bụi là “kẻ thù” của tản nhiệt)
• Siết lại đầu nối theo chu kỳ (đặc biệt sau 1–2 tuần vận hành đầu tiên)
• Theo dõi nhiệt độ, tiếng ù bất thường, mùi khét

Những Lý Do Nên Chọn Mua Máy Biến Áp Cách Ly 40kVA 3 Pha Tại caonguamagia.com

Nếu bạn đang tìm kiếm Biến áp cách ly 40kVA 3 pha chính hãng, chất lượng cao, thì caonguamagia.com chính là sự lựa chọn đáng tin cậy hàng đầu. Là đối tác chiến lược với những thương hiệu lớn tại Việt Nam như Litanda, Lioa… chúng tôi luôn khẳng định uy tín bằng chất lượng sản phẩm và dịch vụ chuyên nghiệp.

Khi mua Biến áp tại đây, khách hàng sẽ nhận được:

• Sản phẩm chính hãng, sản xuất trực tiếp tại nhà máy: Được thiết kế và chế tạo theo đúng tiêu chuẩn kỹ thuật, đảm bảo khả năng vận hành ổn định và bền bỉ.

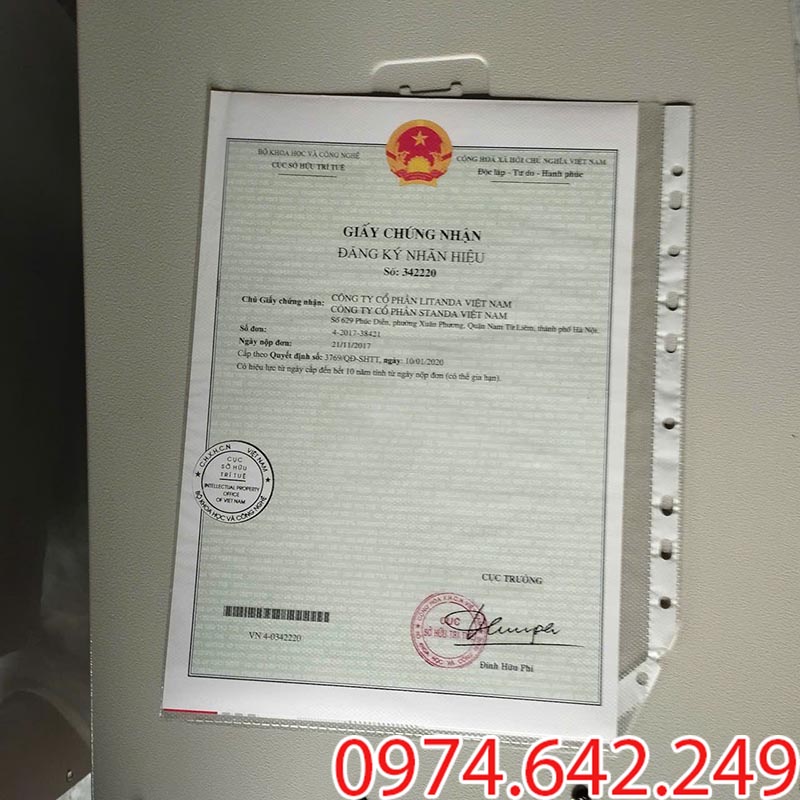

• Chứng từ pháp lý đầy đủ: Cung cấp trọn bộ CO – CQ, hóa đơn VAT minh bạch, đáp ứng yêu cầu kiểm định và đấu thầu dự án.
• Chính sách bảo hành dài hạn: Hỗ trợ bảo hành từ 12 – 24 tháng, kèm theo dịch vụ kỹ thuật tận nơi khi cần thiết.
• Giá thành cạnh tranh – tư vấn chuyên sâu: Được tư vấn lựa chọn model phù hợp nhất với nhu cầu sử dụng thực tế, giúp tối ưu chi phí đầu tư.
• Hệ thống phân phối toàn quốc: Cam kết giao hàng nhanh chóng, hỗ trợ lắp đặt và bàn giao tận nơi.

Mua sản phẩm tại caonguamagia.com, bạn không chỉ yên tâm về chất lượng sản phẩm mà còn được bảo đảm dịch vụ hậu mãi chuyên nghiệp, đồng hành cùng doanh nghiệp trong suốt quá trình sử dụng.

Nếu bạn quan tâm tới công suất khác có thể tham khảo một số sản phẩm sau: 15kVA 3F, 30kVA 3F, 50kVA 3F…
