Cuộn Kháng Biến Tần Là Gì? Tác Dụng Thực Sự Trong Hệ Thống Biến Tần

Cuộn Kháng Biến Tần Là Gì?

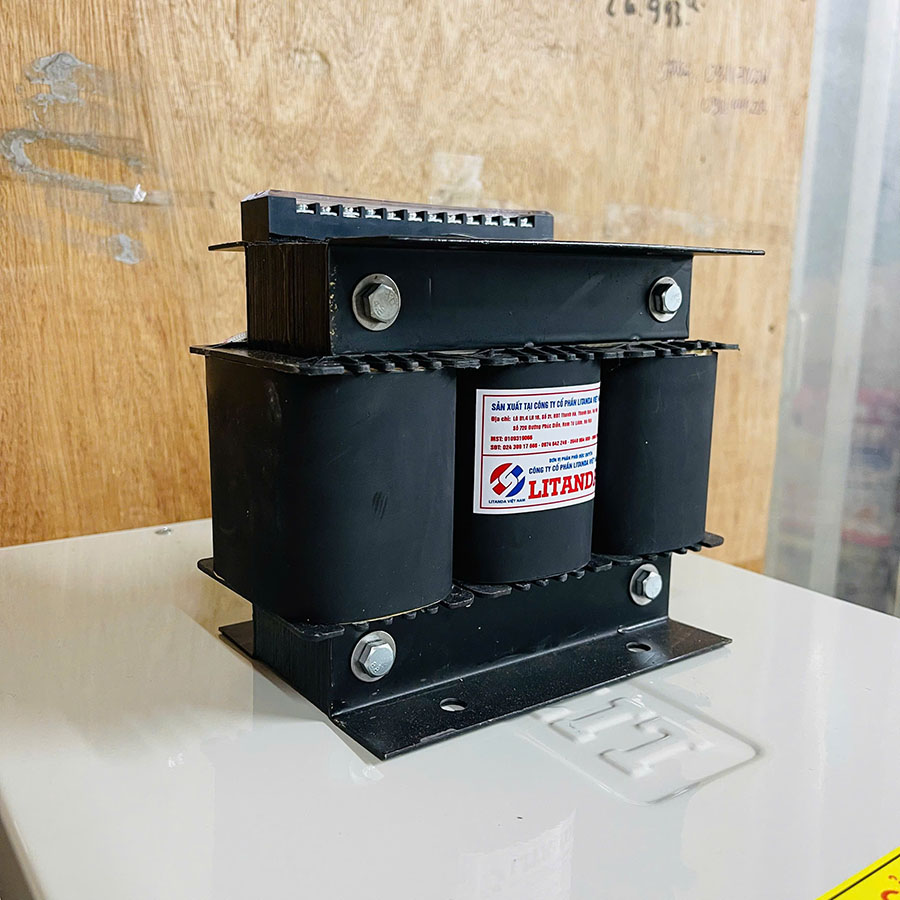

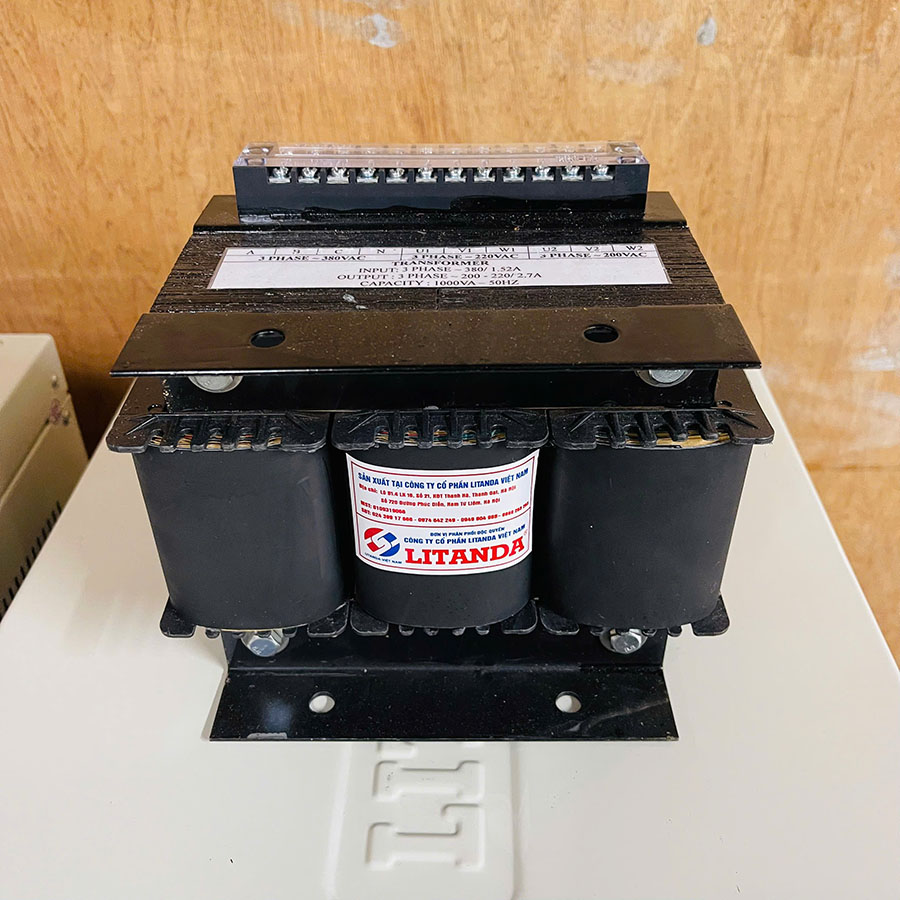

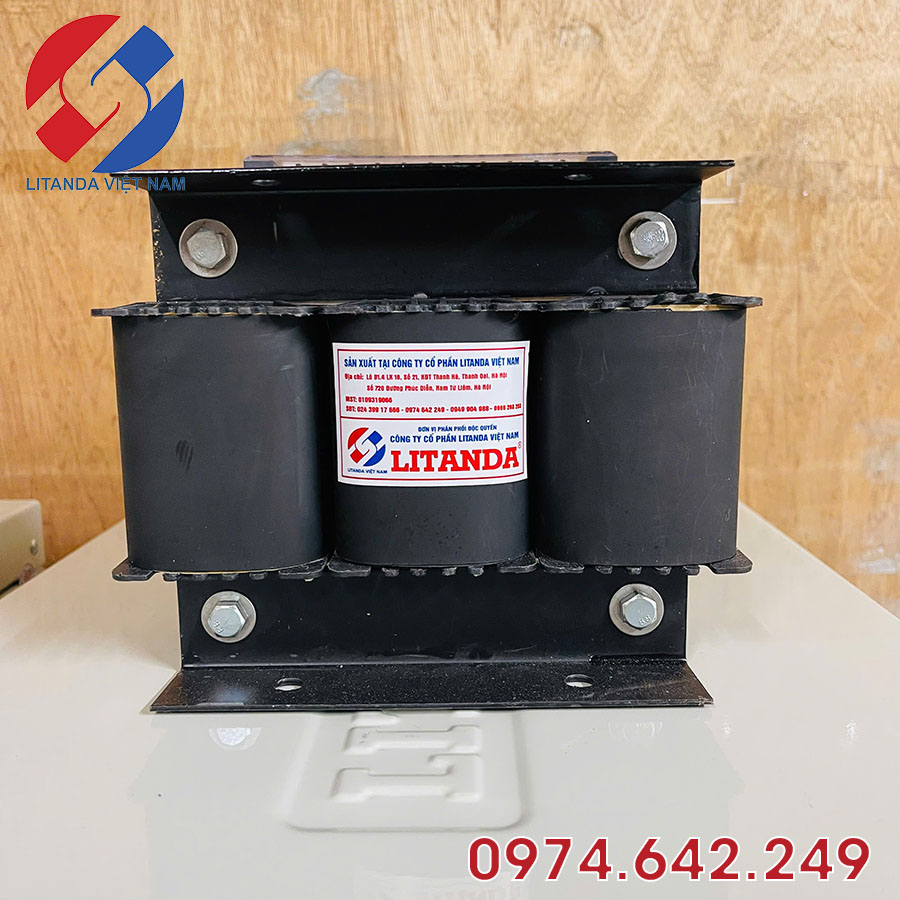

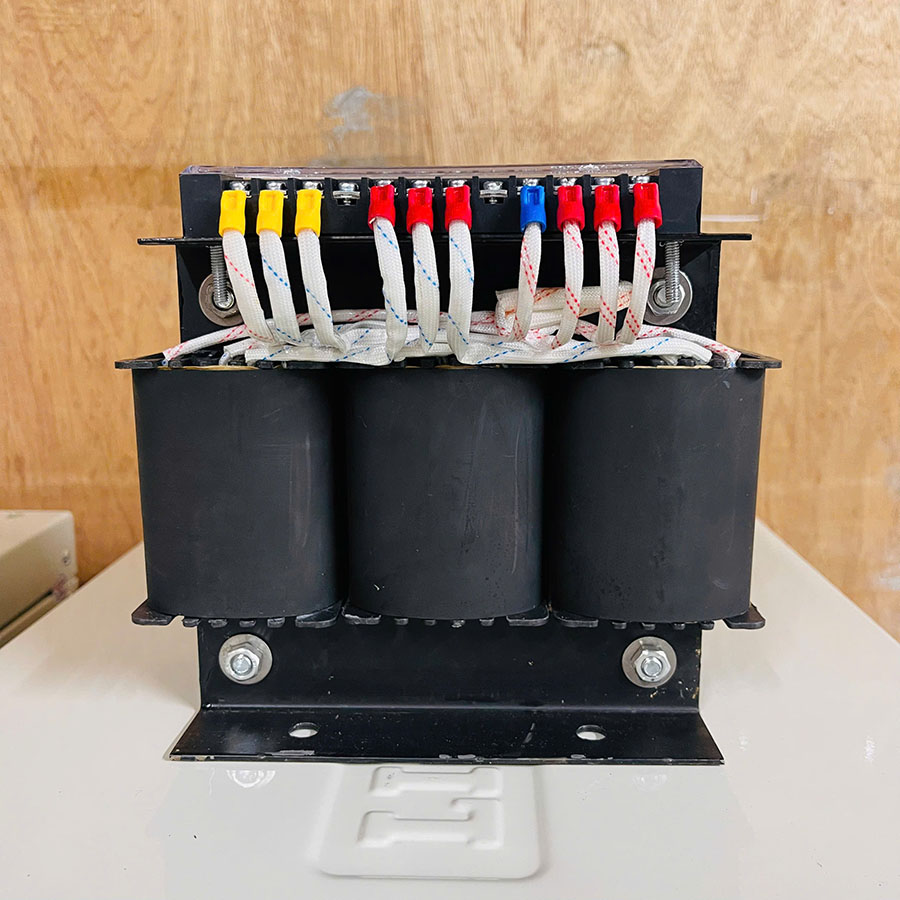

Cuộn kháng biến tần (Reactor/Choke) là thiết bị điện được cấu tạo từ lõi thép và dây quấn, hoạt động dựa trên nguyên lý cảm kháng nhằm hạn chế sự thay đổi đột ngột của dòng điện. Nhờ đó, cuộn kháng giúp cải thiện chất lượng nguồn điện và tăng độ ổn định cho hệ thống.

Trong hệ thống biến tần, cuộn kháng thường được lắp đặt tại các vị trí sau:

• Đầu vào biến tần (cuộn kháng AC / cuộn kháng nguồn) để giảm sóng hài và ổn định dòng điện cấp.

• Đầu ra biến tần (cuộn kháng tải / cuộn kháng động cơ) nhằm bảo vệ động cơ, giảm xung điện áp và hạn chế nhiễu.

• Mạch DC link với cuộn kháng DC, giúp làm phẳng dòng điện một chiều và nâng cao hiệu suất vận hành.

Mục đích chính của cuộn kháng biến tần là ổn định dòng điện, giảm nhiễu điện từ, bảo vệ biến tần và động cơ, từ đó kéo dài tuổi thọ thiết bị và đảm bảo hệ thống hoạt động an toàn, bền bỉ.

Nguyên Lý Hoạt Động Của Cuộn Kháng Biến Tần

Cuộn kháng biến tần hoạt động dựa trên nguyên lý cảm kháng của cuộn dây, cho phép kiểm soát và ổn định dòng điện trong quá trình vận hành. Cụ thể:

• Khi dòng điện biến thiên chạy qua cuộn kháng, thiết bị sẽ sinh ra từ trường xung quanh cuộn dây.

• Từ trường này có tác dụng chống lại sự thay đổi đột ngột của dòng điện, theo quy luật cảm kháng.

• Nhờ đó, dòng điện được làm “mượt” hơn, giảm các xung điện tức thời và hạn chế sóng hài phát sinh trong hệ thống.

Chính cơ chế này giúp cuộn kháng biến tần phát huy vai trò quan trọng trong việc ổn định dòng điện, giảm nhiễu và bảo vệ biến tần cũng như động cơ, góp phần nâng cao hiệu suất và độ bền của toàn bộ hệ thống.

Phân Loại Cuộn Kháng Phổ Biến

Trong thực tế, cuộn kháng biến tần được phân thành 2 loại chính, dựa theo vị trí lắp đặt và chức năng trong hệ thống:

1. Cuộn Kháng Đầu Vào Biến Tần (Input Reactor)

Cuộn kháng đầu vào được lắp đặt giữa nguồn điện lưới và biến tần, có vai trò quan trọng trong việc bảo vệ và ổn định nguồn cấp. Cụ thể:

• Giúp ổn định điện áp và dòng điện đầu vào

• Hạn chế dòng xung kích, giảm ảnh hưởng của sóng hài từ lưới điện

• Bảo vệ biến tần trước các hiện tượng sụt áp, quá áp, nâng cao độ bền thiết bị

2. Cuộn Kháng Đầu Ra Biến Tần (Output Reactor)

Cuộn kháng đầu ra được lắp giữa biến tần và động cơ, đặc biệt cần thiết trong các hệ thống có cáp động cơ dài. Công dụng chính gồm:

• Giảm sóng hài, hạn chế hiện tượng dv/dt cao

• Giảm xung điện áp tác động lên động cơ

• Bảo vệ cách điện động cơ, giúp động cơ vận hành ổn định và bền bỉ hơn

Việc lựa chọn đúng loại cuộn kháng biến tần phù hợp sẽ góp phần nâng cao hiệu suất vận hành, giảm sự cố và kéo dài tuổi thọ cho cả biến tần lẫn động cơ.

Tác Dụng Của Cuộn Kháng 3 Pha Trong Hệ Thống Biến Tần

Cuộn kháng đóng vai trò quan trọng trong việc nâng cao hiệu suất, độ an toàn và độ bền của hệ thống biến tần. Dưới đây là những tác dụng thực tế và quan trọng nhất của cuộn kháng:

1. Giảm Sóng Hài Dòng Điện

Biến tần trong quá trình hoạt động tạo ra nhiều sóng hài bậc cao, gây méo dạng sóng và ảnh hưởng đến chất lượng nguồn điện. Việc lắp cuộn kháng giúp:

• Hạn chế dòng hài lan truyền trong hệ thống

• Giảm méo dạng sóng điện áp và dòng điện

• Nâng cao chất lượng điện năng, giảm tổn thất và sự cố

2. Bảo Vệ Biến Tần Trước Dòng Xung Kích

Khi khởi động động cơ hoặc đóng/ngắt tải, dòng điện có thể tăng đột ngột, gây nguy cơ hư hỏng linh kiện. Cuộn kháng giúp:

• Hạn chế dòng khởi động và dòng xung kích

• Giảm áp lực lên linh kiện bán dẫn trong biến tần

• Kéo dài tuổi thọ biến tần, giảm chi phí bảo trì

3. Giảm Nhiễu Điện Từ (EMI)

Cuộn kháng có khả năng lọc nhiễu tần số cao, góp phần cải thiện môi trường điện từ trong hệ thống:

• Giảm ảnh hưởng nhiễu đến các thiết bị điều khiển, cảm biến xung quanh

• Đáp ứng các tiêu chuẩn EMC trong công nghiệp

4. Bảo Vệ Động Cơ Khi Sử Dụng Cáp Dài

Khi khoảng cách giữa biến tần và động cơ lớn, các xung điện áp cao (dv/dt) có thể gây hư hỏng cách điện cuộn dây động cơ. Cuộn kháng đầu ra giúp:

• Giảm dv/dt, hạn chế xung điện áp

• Giảm điện áp đỉnh tác động lên động cơ

• Ngăn ngừa hư hỏng động cơ sớm, tăng độ bền cách điện

5. Ổn Định Toàn Bộ Hệ Thống Truyền Động

Việc trang bị cuộn kháng giúp hệ thống truyền động điện:

• Vận hành êm ái hơn, giảm rung và nhiễu

• Hạn chế lỗi và cảnh báo biến tần

• Đảm bảo hoạt động ổn định, bền bỉ trong thời gian dài

Nhờ những tác dụng trên, cuộn kháng biến tần là thiết bị không thể thiếu trong các hệ thống truyền động yêu cầu độ ổn định cao, an toàn và hiệu suất lâu dài.

Khi Nào Bắt Buộc Nên Dùng Cuộn Kháng Lọc Sóng Hài?

Trong thực tế vận hành, cuộn kháng biến tần nên được sử dụng – thậm chí bắt buộc lắp đặt – trong các trường hợp sau nhằm đảm bảo an toàn và độ ổn định cho hệ thống:

• Nguồn điện không ổn định, thường xuyên xảy ra sụt áp, quá áp hoặc nhiễu

• Biến tần công suất lớn, yêu cầu cao về chất lượng điện và bảo vệ linh kiện

• Khoảng cách giữa biến tần và động cơ lớn (thường > 15–20 m), dễ phát sinh xung điện áp cao

• Nhiều biến tần dùng chung một nguồn, làm gia tăng sóng hài và nhiễu lẫn nhau

• Hệ thống yêu cầu cao về EMC, cần giảm nhiễu điện từ để đáp ứng tiêu chuẩn kỹ thuật

Việc trang bị cuộn kháng trong các trường hợp trên giúp hệ thống vận hành ổn định, hạn chế sự cố và kéo dài tuổi thọ thiết bị.

Mời các bạn xem biến áp trần dây đồng:

So Sánh Hệ Thống Có Và Không Có Cuộn Kháng Biến Tần

Từ bảng so sánh trên có thể thấy, việc lắp cuộn kháng biến tần không chỉ giúp bảo vệ biến tần và động cơ mà còn nâng cao hiệu quả vận hành và độ tin cậy lâu dài cho toàn bộ hệ thống.
