Bí Quyết Cách Tính Số Vòng Dây Quấn Biến Áp Xuyến: Từ Lý Thuyết Đến Thực Chiến Kỹ Thuật

Biến áp xuyến từ lâu đã được coi là “ông vua” trong thế giới biến áp nhờ hiệu suất vượt trội và khả năng lọc nhiễu tuyệt vời. Tuy nhiên, đằng sau vẻ ngoài gọn nhẹ đó là một hệ thống tính toán phức tạp. Một sai số nhỏ trong cách tính số vòng dây quấn biến áp xuyến có thể dẫn đến việc máy bị nóng, kêu hoặc thậm chí là cháy nổ. Bài viết này sẽ không chỉ đưa cho bạn công thức, mà còn chia sẻ những “mẹo nghề” giúp bạn sở hữu một chiếc biến áp hoàn hảo.

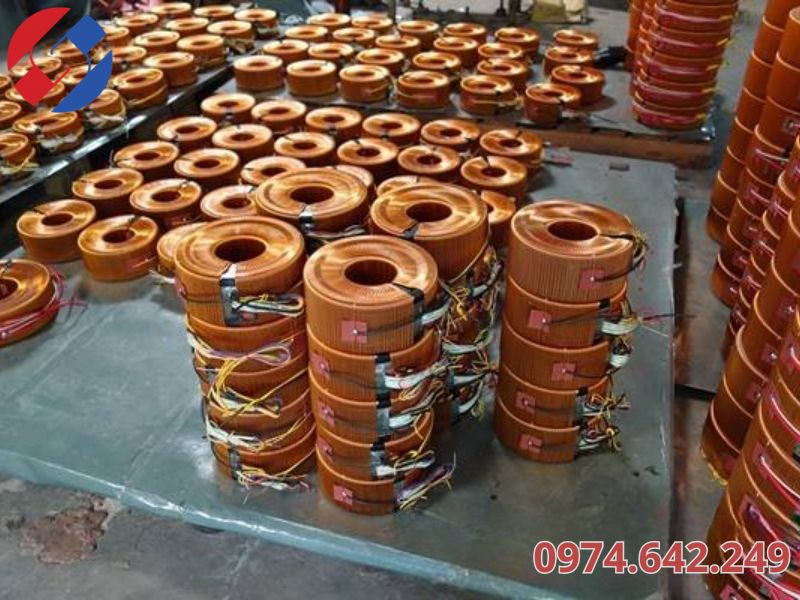

Tại sao biến áp xuyến lại khó tính toán hơn biến áp E-I?

Khác với biến áp lõi E-I truyền thống có các khe hở không khí giữa các lá thép, biến áp xuyến được cấu tạo từ một dải thép kỹ thuật điện liên tục, cuộn tròn lại.

• Không có khe hở: Từ thông đi vòng tròn khép kín, giúp hiệu suất đạt tới 95-98%.
• Phân bổ dây quấn: Dây phải quấn phủ kín 360 độ quanh lõi. Điều này có nghĩa là mật độ dây ở lỗ trong luôn dày hơn mặt ngoài, đòi hỏi việc tính toán đường kính dây phải cực kỳ chính xác để không làm “nghẽn” lỗ trung tâm.

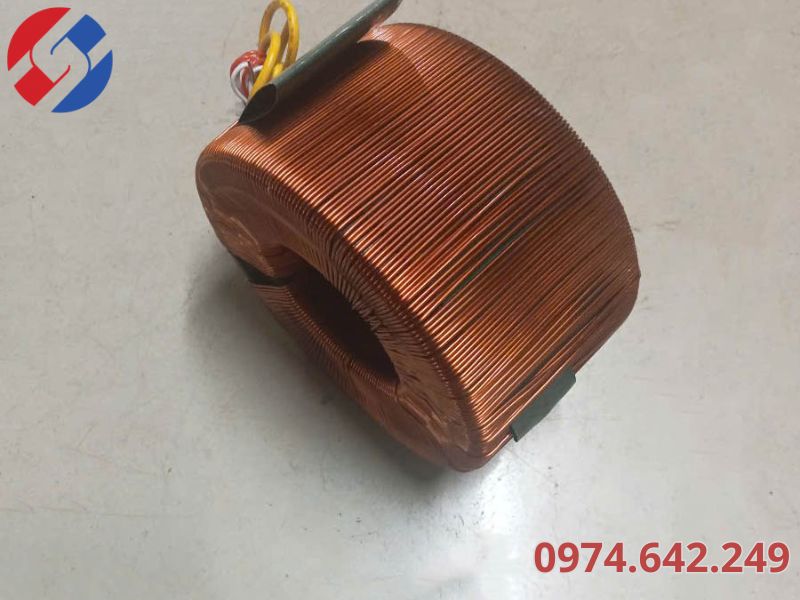

Các bước chuẩn bị và đo đạc thông số thực tế

Để thực hiện cách tính số vòng dây quấn biến áp xuyến, bạn không thể dựa vào cảm tính. Hãy chuẩn bị một thước kẹp điện tử để đo 3 thông số vàng sau:

• Vành ngoài (D): Đường kính tính từ mép ngoài cùng.
• Lỗ trong (d): Đường kính của khoảng trống giữa lõi.
• Chiều cao (h): Độ dày của xấp thép xuyến.

Mẹo chuyên gia: Trước khi đo, nếu lõi đã được bọc lớp băng cách điện bảo vệ, hãy trừ đi khoảng 0.5mm – 1mm để có được kích thước thực của lõi sắt bên trong.

Công thức tính toán cốt lõi (Core Formulas)

Tính diện tích tiết diện hữu dụng ($S_{tt}$)

Diện tích tiết diện là phần thép thực tế mà từ trường đi qua.

$$S_{tt} = \frac{D – d}{2} \times h \times K_{lp}$$

Trong đó:

• $K_{lp}$ (Hệ số lấp đầy): Với lõi xuyến cuốn từ dải thép cán lạnh chất lượng cao, chọn $K_{lp} = 0.95$. Nếu lõi thép cũ hoặc bị rỉ, chọn $0.9$.

Cách tính số vòng trên mỗi Volt ($N/V$)

Đây là hằng số quan trọng nhất. Nếu $N/V$ quá thấp, biến áp sẽ bị nóng không tải. Nếu quá cao, biến áp sẽ yếu và sụt áp mạnh khi có tải.

$$N/V = \frac{F}{S_{tt}}$$

Hằng số $F$ phụ thuộc vào chất lượng thép:

• Thép xuyến nhập khẩu chất lượng cao: $F = 35 – 38$.
• Thép phổ thông, tháo máy: $F = 42 – 45$.
• Thép chất lượng kém: $F = 50 – 55$.

Tính tổng số vòng dây cho cuộn sơ cấp và thứ cấp

• Số vòng sơ cấp ($W_1$): $W_1 = U_1 \times (N/V)$
• Số vòng thứ cấp ($W_2$): $W_2 = U_2 \times (N/V) \times 1.1$ (Chúng ta nhân thêm 1.1 để bù đắp 10% sụt áp do nội trở dây quấn).

Kỹ thuật chọn đường kính dây đồng ($d$)

Sai lầm lớn nhất của người mới là chọn dây quá to khiến không quấn hết số vòng, hoặc dây quá nhỏ gây cháy máy.

Công thức chuẩn

$$d = 0.65 \times \sqrt{I}$$

(đơn vị: mm)

Trong đó $I$ là cường độ dòng điện (Ampe).

Lưu ý về mật độ dòng điện ($J$)

Vì các lớp dây quấn chồng lên nhau, khả năng tản nhiệt của biến áp xuyến kém hơn biến áp hở. Do đó, bạn nên chọn $J$ trong khoảng 2.5A đến 3A/mm² để đảm bảo máy chạy mát suốt 24/7.

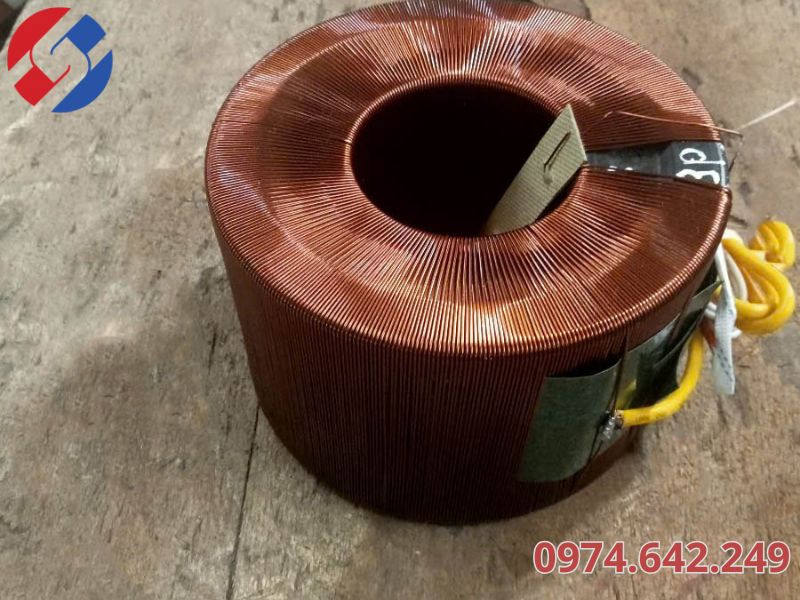

Quy trình thực hiện quấn dây chuyên nghiệp

Sau khi đã có kết quả từ cách tính số vòng dây quấn biến áp xuyến, bạn hãy tiến hành theo trình tự “vàng” sau:

Bước 1: Cách điện lõi sắt

Sử dụng băng dính vải chịu nhiệt hoặc màng phim Polyester quấn kín toàn bộ mặt trong, mặt ngoài và hai mặt phẳng của lõi sắt. Điều này ngăn chặn việc dây đồng bị xước lớp men khi chạm vào cạnh sắc của thép.

Bước 2: Quấn cuộn sơ cấp (Input)

Dây sơ cấp thường nhỏ và nhiều vòng. Hãy chia dây vào một con thoi nhựa. Quấn theo chiều kim đồng hồ, đảm bảo các vòng dây khít nhau ở mặt trong của lõi.

Bước 3: Cách ly trung gian (Cực kỳ quan trọng)

Dùng ít nhất 2 lớp băng cách điện quấn phủ lên toàn bộ cuộn sơ cấp. Lớp này đóng vai trò ngăn chặn điện áp cao (220V) phóng sang cuộn thứ cấp, đảm bảo an toàn cho người dùng.

Bước 4: Quấn cuộn thứ cấp (Output)

Dây thứ cấp thường to hơn. Hãy quấn chậm và chắc tay. Nếu có nhiều đầu ra (Multi-tap), hãy đánh dấu cẩn thận từng đầu dây bằng băng dính màu.

Giải quyết các sự cố thường gặp

• Biến áp bị kêu “u u”: Do lõi sắt bị lỏng hoặc quấn dây không chặt. Giải pháp là tẩm thêm vecni cách điện và sấy khô.
• Biến áp rất nóng dù không cắm tải: Do số vòng dây/Volt quá thấp (từ trường bị bão hòa). Bạn cần tăng thêm số vòng dây cuộn sơ cấp.
• Điện áp ra bị sụt mạnh khi vào tải: Do dây quấn quá nhỏ hoặc số vòng dây bù áp chưa đủ.
