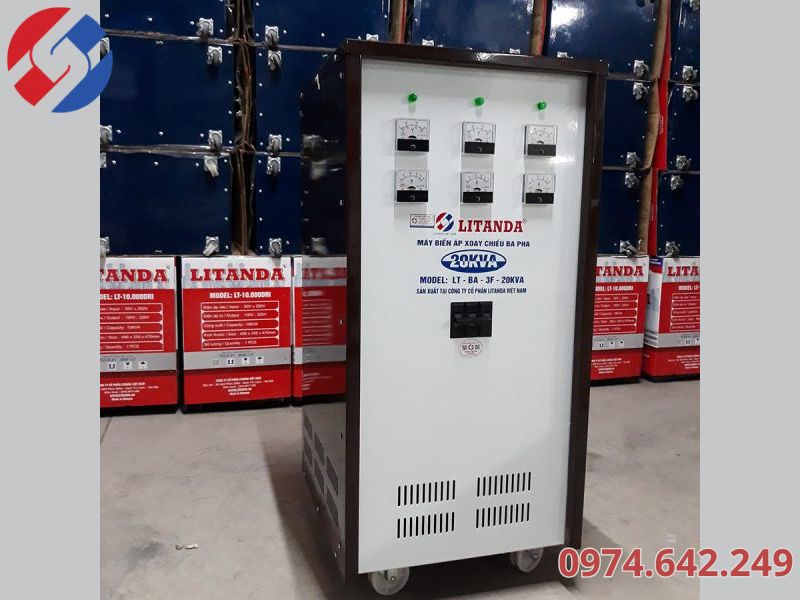

Các Chế Độ Làm Việc Của Máy Biến Áp: Cẩm Nang Kỹ Thuật Toàn Tập

Máy biến áp là thiết bị quan trọng nhất trong hệ thống truyền tải và phân phối điện năng. Tuy nhiên, để máy vận hành an toàn và đạt hiệu suất tối ưu, người quản lý kỹ thuật cần nắm rõ các chế độ làm việc của máy biến áp. Việc hiểu sai hoặc vận hành sai chế độ không chỉ gây lãng phí điện năng mà còn tiềm ẩn nguy cơ cháy nổ, hỏng hóc nghiêm trọng. Bài viết này sẽ phân tích chi tiết từ chế độ không tải, có tải đến các trạng thái đặc biệt như ngắn mạch và quá tải.

Các Chế Độ Làm Việc Của Máy Biến Áp

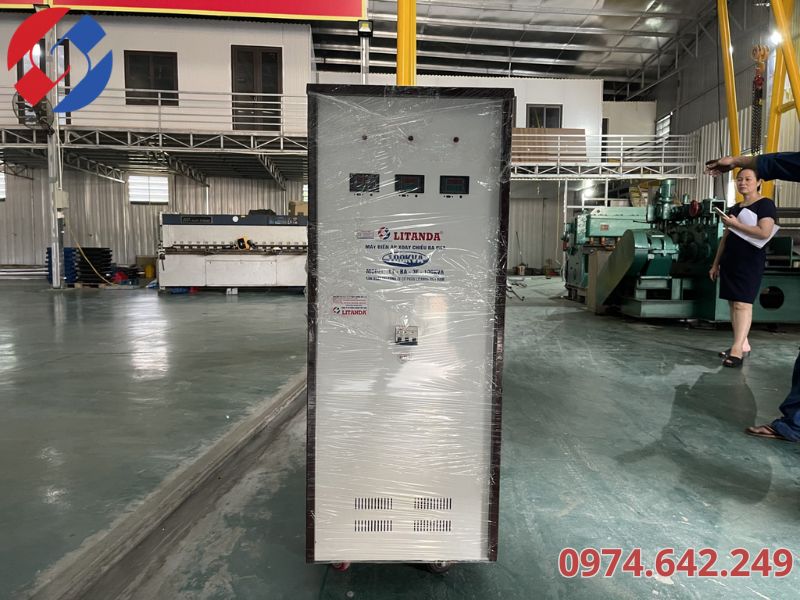

Chế độ định mức

Đây là chế độ làm việc lý tưởng nhất của máy biến áp. Ở trạng thái này, các thông số kỹ thuật đều nằm trong giới hạn mà nhà sản xuất đã thiết kế.

• Điện áp định mức ($U_{đm}$): Điện áp đặt vào cuộn sơ cấp và lấy ra ở cuộn thứ cấp theo đúng thiết kế.
• Dòng điện định mức ($I_{đm}$): Dòng điện chạy qua các cuộn dây mà không làm nhiệt độ của máy vượt quá mức cho phép.
• Công suất định mức ($S_{đm}$): Khả năng tải tối đa của máy trong điều kiện làm việc liên tục.

Vận hành ở chế độ định mức giúp máy biến áp có tuổi thọ cao nhất (thường trên 20 năm) và độ tin cậy tuyệt đối.

Chế độ không tải (No-load Mode)

Chế độ không tải xảy ra khi ta đặt điện áp vào cuộn sơ cấp nhưng cuộn thứ cấp để hở mạch (không nối với phụ tải).

Đặc điểm kỹ thuật:

• Dòng điện không tải ($I_0$): Lúc này dòng điện trong mạch rất nhỏ (thường chỉ chiếm 2-10% dòng định mức).
• Hao tổn không tải ($P_0$): Đây là tổn hao công suất trong lõi thép (do từ trễ và dòng điện xoáy Foucault). Dù máy không mang tải, nó vẫn tiêu thụ một lượng điện năng nhất định.

Lưu ý: Nếu điện áp đặt vào sơ cấp vượt quá định mức khi không tải, lõi thép sẽ bị bão hòa từ trường, gây nóng máy và kêu rung mạnh.

Chế độ có tải (Load Mode)

Đây là chế độ làm việc thường xuyên của máy biến áp khi cuộn thứ cấp được nối với phụ tải tiêu thụ điện.

• Dòng điện thứ cấp: Phụ thuộc vào công suất của tải.
• Hiệu suất ($\eta$): Hiệu suất của máy biến áp thường rất cao (95-99%). Hiệu suất đạt cực đại khi tổn hao thép bằng tổn hao đồng (tổn hao trên cuộn dây).
• Sụt áp: Khi tải tăng, điện áp đầu ra sẽ có xu hướng giảm nhẹ do nội trở của cuộn dây.

Chế độ ngắn mạch (Short-circuit Mode)

Đây là một trong các chế độ làm việc của máy biến áp mang tính chất sự cố hoặc dùng để thí nghiệm. Ngắn mạch xảy ra khi cuộn thứ cấp bị nối tắt với điện trở bằng 0.

• Ngắn mạch sự cố: Cực kỳ nguy hiểm. Dòng điện sẽ tăng vọt gấp hàng chục lần dòng định mức, tạo ra lực điện động khổng lồ có thể làm biến dạng cuộn dây và gây cháy nổ ngay lập tức.
• Thí nghiệm ngắn mạch: Kỹ thuật viên sẽ đặt một điện áp rất nhỏ (điện áp ngắn mạch $U_n$) vào sơ cấp để xác định tổn hao đồng và kiểm tra độ bền cơ học của các cuộn dây.

Chế độ quá tải (Overload Mode)

Chế độ quá tải xảy ra khi dòng điện chạy qua máy biến áp vượt quá giá trị định mức. Có hai loại quá tải:

• Quá tải bình thường: Xảy ra do sự thay đổi của biểu đồ phụ tải (ví dụ: giờ cao điểm). Máy biến áp có thể chịu được mức quá tải nhẹ trong một khoảng thời gian nhất định nếu nhiệt độ môi trường thấp.
• Quá tải sự cố: Xảy ra khi hệ thống lưới điện gặp lỗi. Lúc này, cần phải tách máy biến áp ra khỏi lưới để tránh hỏng lớp cách điện (om dây).

Chế độ làm việc song song

Để tăng công suất cung cấp cho một khu vực, người ta thường cho hai hoặc nhiều máy biến áp làm việc song song. Để làm việc ở chế độ này, các máy phải thỏa mãn 3 điều kiện ngặt nghèo:

• Cùng tổ đấu dây.
• Cùng tỷ số biến áp (sai lệch không quá 0.5%).
• Cùng điện áp ngắn mạch ($U_n$).

Nếu không thỏa mãn các điều kiện này, sẽ xuất hiện “dòng điện cân bằng” chạy quẩn giữa các máy gây nóng và giảm khả năng tải.

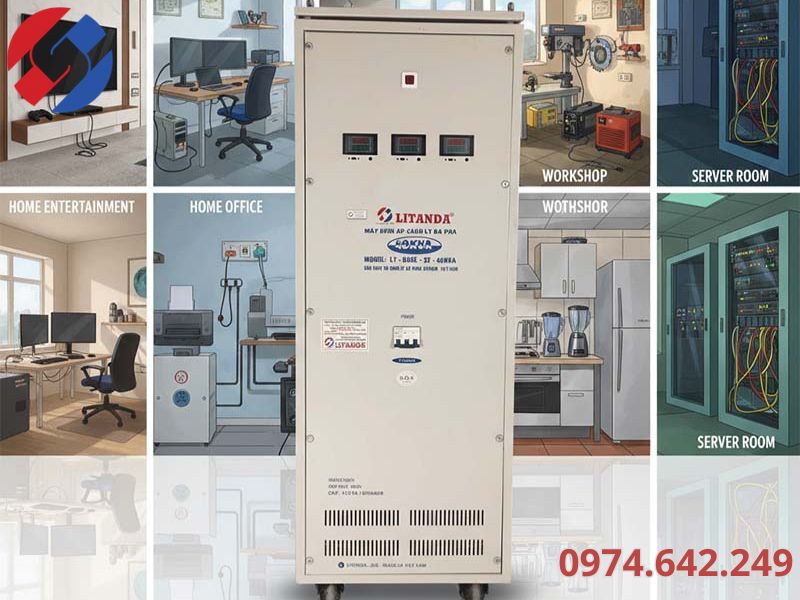

Litanda Việt Nam – Đơn vị cung cấp biến áp và ổn áp uy tín hàng đầu

Để máy biến áp có thể vận hành tốt ở tất cả các chế độ làm việc của máy biến áp, chất lượng chế tạo là yếu tố then chốt. Công ty Cổ phần Litanda Việt Nam tự hào là đơn vị tiên phong, cung cấp các thiết bị điện đạt tiêu chuẩn khắt khe về độ bền và hiệu suất.

Chúng tôi cung cấp các dòng sản phẩm chủ lực bao gồm:

• Máy biến áp Litanda: Sử dụng 100% dây đồng nguyên chất, lá tôn silic chất lượng cao, giúp giảm thiểu tổn hao không tải ($P_0$) và chịu được quá tải tốt hơn các dòng dây nhôm thông thường.
• Máy ổn áp Litanda & Lioa: Giải pháp hoàn hảo để giữ điện áp luôn ở mức định mức, giúp máy biến áp và các thiết bị điện trong gia đình, nhà xưởng hoạt động ổn định nhất.
• Biến áp cách ly: Đặc chủng cho các thiết bị âm thanh và y tế, đảm bảo an toàn tuyệt đối và lọc nhiễu hiệu quả.

Tại sao khách hàng lựa chọn Litanda?

• Chất lượng khẳng định: Cam kết không dùng dây nhôm, sản phẩm “nồi đồng cối đá”.
• Độ bền vượt trội: Máy chạy êm, mát, chịu được điều kiện khắc nghiệt của lưới điện Việt Nam.
• Hỗ trợ chuyên nghiệp: Đội ngũ kỹ thuật giàu kinh nghiệm tư vấn chính xác về công suất và chế độ vận hành phù hợp cho từng mục đích sử dụng.
