Dây Điện Bao Nhiêu mm² Cho Ổn Áp 1 Pha? Bảng Chọn Dây Theo Công Suất

Chọn đúng công suất ổn áp nhưng dùng dây điện quá nhỏ vẫn có thể gây sụt áp, nóng dây, nhảy aptomat hoặc làm máy hoạt động thiếu tải. Đây là lỗi khá phổ biến khi lắp ổn áp tổng cho gia đình, đặc biệt với các dòng từ 7.5kVA đến 20kVA.

Vậy ổn áp dùng dây điện bao nhiêu mm²? Câu trả lời không nằm ở một con số cố định cho mọi trường hợp. Cần tính theo công suất máy, điện áp sử dụng, chiều dài đường dây, loại dây đồng hay nhôm và cách đi dây thực tế. Bài viết dưới đây cung cấp bảng chọn tham khảo dễ áp dụng cho ổn áp 1 pha 220V, đồng thời chỉ ra những trường hợp cần tăng tiết diện dây để hệ thống vận hành ổn định hơn.

Vì sao chọn dây điện cho ổn áp quan trọng?

Ổn áp có nhiệm vụ giữ điện áp đầu ra ổn định, nhưng thiết bị không thể bù lại hoàn toàn tình trạng sụt áp xảy ra trên đường dây quá nhỏ hoặc các điểm đấu nối bị lỏng.

Khi dây dẫn không đủ tiết diện, điện trở của đường dây tăng lên. Khi tải lớn chạy qua, dây có thể nóng, điện áp đến ổn áp bị giảm và thiết bị phía sau nhận điện không còn đạt mức mong muốn.

Hệ quả dễ nhận thấy gồm:

• Ổn áp nóng nhanh dù chưa sử dụng hết công suất.
• Aptomat thường xuyên nhảy khi bật điều hòa, máy bơm hoặc bình nóng lạnh.
• Đèn trong nhà chập chờn khi tải lớn khởi động.
• Máy phát tiếng kêu lớn hơn bình thường do phải bù áp liên tục.
• Dây điện, đầu cos hoặc aptomat có dấu hiệu nóng, đổi màu hoặc có mùi khét.

Vì vậy, dây dẫn cần được xem là một phần của hệ thống ổn áp, không phải chi tiết phụ có thể chọn qua loa.

Nguyên tắc tính dây điện cho ổn áp 1 pha

Với ổn áp 1 pha dùng điện áp 220V, có thể ước tính dòng điện định mức theo công thức:

Dòng điện (A) = Công suất ổn áp (kVA) × 1.000 / 220V

Ví dụ, ổn áp 10kVA có dòng điện định mức lý thuyết khoảng:

10 × 1.000 / 220 = 45,5A

Con số này dùng để xác định khả năng chịu dòng của dây điện, aptomat và đầu nối. Tuy nhiên, không nên chọn dây vừa khít với dòng điện lý thuyết vì hệ thống còn chịu ảnh hưởng bởi nhiệt độ, độ dài tuyến dây, cách đi dây, tải khởi động và mức điện áp đầu vào thực tế.

Với các thiết bị có động cơ như điều hòa, máy bơm, tủ lạnh hoặc máy nén khí, dòng điện lúc khởi động có thể cao hơn đáng kể so với khi thiết bị chạy ổn định. Vì vậy, chọn dây có dư tải hợp lý sẽ giúp hệ thống vận hành bền hơn.

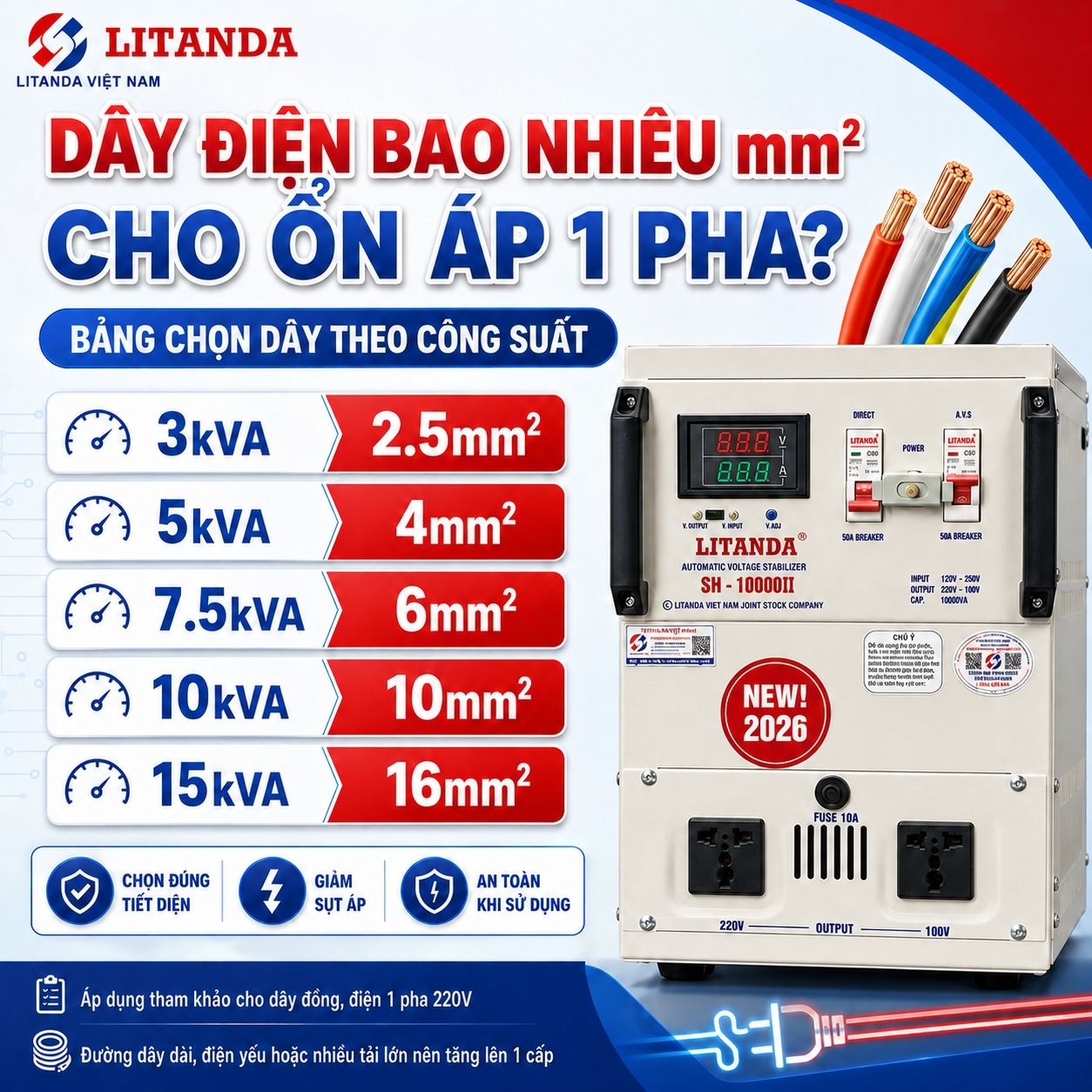

Bảng chọn dây điện đồng cho ổn áp 1 pha

Bảng dưới đây áp dụng để tham khảo cho dây đồng, nguồn điện 1 pha 220V, tuyến dây có chiều dài ngắn đến trung bình và điều kiện lắp đặt thông thường. Với đường dây dài, đi trong môi trường nóng, đi chung nhiều dây hoặc tải có động cơ lớn, cần tính lại thực tế và có thể tăng lên một cấp dây.

Không nên hiểu bảng trên theo kiểu “dây càng to càng tốt”. Dây quá lớn có thể làm tăng chi phí đầu tư, khó thi công và không cần thiết nếu tải thực tế thấp. Mục tiêu là chọn đúng tiết diện, có dự phòng phù hợp và bảo đảm hệ thống đấu nối đồng bộ.

Ổn áp 5kVA dùng dây điện bao nhiêu mm²?

Lựa chọn phổ biến: dây đồng 4mm²

Ổn áp 5kVA có dòng điện định mức khoảng 22,7A ở điện áp 220V. Trong điều kiện lắp đặt thông thường, dây đồng 4mm² là lựa chọn phù hợp và có độ dự phòng tốt hơn so với dây 2.5mm².

Dây 2.5mm² có thể vẫn hoạt động trong một số tình huống tải nhẹ, đường dây ngắn và điện lưới ổn định. Tuy nhiên, khi dùng ổn áp tổng có thêm điều hòa, máy bơm hoặc bình nóng lạnh, dây 4mm² sẽ an tâm hơn về khả năng chịu tải và hạn chế nóng dây.

Khi nào nên tăng lên dây 6mm²?

Nên cân nhắc dây 6mm² nếu ổn áp 5kVA được lắp ở vị trí cách xa tủ điện, đường dây dài, khu vực điện yếu hoặc có tải khởi động lớn. Việc tăng tiết diện trong tình huống này giúp giảm sụt áp trên đường dây và tạo thêm dư địa vận hành.

Ổn áp 7.5kVA dùng dây điện bao nhiêu mm²?

Ổn áp 7.5kVA có dòng điện định mức khoảng 34A. Dây đồng 6mm² là lựa chọn phù hợp cho phần lớn nhà ở sử dụng ổn áp tổng ở mức công suất này.

Dòng máy 7.5kVA thường được cân nhắc cho gia đình có một điều hòa cùng các thiết bị như tủ lạnh, tivi, máy giặt, máy bơm và hệ thống chiếu sáng. Tuy nhiên, nếu nhiều thiết bị khởi động cùng lúc, dây nhỏ có thể nóng nhanh và gây sụt áp cục bộ.

Với ổn áp đặt cách xa tủ điện trên 20 mét, nên kiểm tra lại chiều dài thực tế của cả dây pha và dây trung tính. Trong nhiều trường hợp, tăng lên dây 10mm² sẽ giúp hệ thống vận hành ổn định hơn, đặc biệt khi điện đầu vào vốn đã yếu.

Ổn áp 10kVA dùng dây điện bao nhiêu mm²?

Khuyến nghị an toàn: dây đồng 10mm²

Ổn áp 10kVA có dòng điện định mức khoảng 45,5A. Với mức tải này, dây đồng 10mm² là lựa chọn hợp lý cho đường cấp nguồn vào và đường dây đầu ra của ổn áp trong điều kiện lắp đặt dân dụng thông thường.

Đây là nhóm công suất được nhiều gia đình lựa chọn khi có từ một đến hai điều hòa, máy bơm, bếp từ, bình nóng lạnh và các thiết bị gia dụng khác. Nếu sử dụng dây quá nhỏ, nhất là dây 4mm² hoặc 6mm² trên tuyến dài, hệ thống dễ phát nóng khi nhiều tải lớn chạy cùng lúc.

Dây vào và dây ra có cần cùng tiết diện không?

Với ổn áp 1 pha lắp tổng, dây nguồn vào và dây đầu ra thường nên có cùng tiết diện để bảo đảm khả năng chịu tải đồng đều cho toàn hệ thống.

Không nên dùng dây vào lớn nhưng dây ra nhỏ, hoặc ngược lại. Điểm yếu nhất của tuyến dây sẽ quyết định mức độ an toàn chung. Một hệ thống có ổn áp 10kVA nhưng dùng dây đầu ra quá nhỏ vẫn có thể xảy ra nóng dây, giảm áp và nhảy aptomat.

Ổn áp 15kVA và 20kVA nên dùng dây bao nhiêu?

Ổn áp 15kVA có dòng điện định mức khoảng 68A, nên ưu tiên dây đồng 16mm² trong điều kiện sử dụng tổng cho gia đình lớn hoặc cửa hàng.

Ổn áp 20kVA có dòng điện định mức xấp xỉ 91A, thường nên dùng dây đồng 25mm². Đây là công suất đã khá lớn, vì vậy việc chọn dây không nên dựa hoàn toàn vào bảng tra. Cần kiểm tra tải thực tế, khoảng cách từ công tơ đến ổn áp, vị trí tủ điện, aptomat tổng và thiết bị sử dụng phía sau.

Với các hệ thống từ 15kVA trở lên, nên để kỹ thuật viên kiểm tra trực tiếp trước khi lắp đặt. Một đường dây ngắn, thoáng và tải sử dụng ổn định có yêu cầu khác hoàn toàn với đường dây dài, đi âm tường hoặc vận hành liên tục trong môi trường nhiệt độ cao.

4 trường hợp cần tăng tiết diện dây so với bảng tham khảo

Đường dây từ tủ điện đến ổn áp quá dài

Dây càng dài, điện trở càng lớn và mức sụt áp càng dễ tăng khi tải chạy cao. Nếu khoảng cách từ công tơ hoặc tủ điện đến ổn áp lớn, nên tăng dây lên một cấp thay vì chỉ dùng đúng tiết diện tối thiểu.

Ví dụ, ổn áp 10kVA có thể dùng dây đồng 10mm² trong điều kiện thông thường. Tuy nhiên, nếu tuyến dây dài, đi qua nhiều điểm nối hoặc phải cấp điện cho tải ở xa, cần khảo sát để cân nhắc dây lớn hơn.

Khu vực điện lưới yếu

Điện đầu vào thấp khiến ổn áp phải nâng áp nhiều hơn. Khi đó, dòng điện phía đầu vào có thể tăng lên và dây dẫn chịu áp lực lớn hơn.

Vì vậy, nhà ở cuối nguồn, khu dân cư đông, vùng nông thôn hoặc nơi điện thường giảm mạnh vào giờ cao điểm nên ưu tiên dây có dư tải thay vì chọn sát mức tham khảo.

Tải có động cơ hoặc thiết bị nhiệt công suất cao

Điều hòa, máy bơm, tủ đông, máy nén khí, máy giặt, máy sấy và một số thiết bị bếp có thể tạo mức tải lớn trong thời gian ngắn hoặc chạy liên tục trong thời gian dài.

Nếu các thiết bị này thường hoạt động đồng thời, dây điện cần được tính theo kịch bản tải cao nhất thay vì mức sử dụng trung bình hàng ngày.

Dây đi trong môi trường nóng hoặc bó chung nhiều dây

Dây đi trong ống quá kín, bó chung nhiều tuyến, đặt sát mái tôn nóng hoặc gần nguồn nhiệt sẽ tản nhiệt kém hơn. Khi đó, khả năng chịu tải thực tế của dây có thể giảm.

Không nên chỉ nhìn vào thông số trên vỏ dây mà bỏ qua vị trí thi công. Một tuyến dây lắp gọn, thoáng và ít điểm nối luôn vận hành ổn định hơn tuyến dây bị bó chặt, kéo dài và đi qua nơi nhiệt độ cao.

Những lỗi thường gặp khi lắp dây cho ổn áp

Dùng dây cũ để lắp cho ổn áp mới công suất lớn

Nhiều nhà đã có sẵn dây điện từ trước và tận dụng lại khi lắp ổn áp. Nếu tiết diện dây cũ không đủ, lớp vỏ bị lão hóa hoặc đầu nối bị oxy hóa, hệ thống có thể phát sinh nhiệt và rủi ro chập cháy.

Chỉ tăng dây pha nhưng bỏ qua dây trung tính

Với hệ thống 1 pha, dây pha và dây trung tính đều tham gia dẫn dòng. Hai dây cần được chọn đồng bộ về tiết diện, chất lượng và cách đấu nối.

Dùng đầu cos hoặc aptomat không tương xứng

Dây dẫn lớn nhưng đầu cos nhỏ, ép không chặt hoặc aptomat chọn không đúng cũng tạo ra điểm phát nhiệt. Khi kiểm tra hệ thống, cần nhìn toàn tuyến gồm dây điện, đầu cos, cầu đấu, aptomat và điểm tiếp địa.

Không lắp tiếp địa cho vỏ ổn áp

Tiếp địa không làm ổn áp hoạt động mạnh hơn, nhưng đây là phần quan trọng trong hệ thống an toàn điện. Dây tiếp địa cần đi riêng, đấu đúng vị trí trên thân máy và được thi công theo điều kiện thực tế của công trình.

Cách kiểm tra dây điện có đang quá tải hay không

Có thể nhận biết sớm nguy cơ quá tải qua một số dấu hiệu sau:

• Dây nóng bất thường khi điều hòa, bếp từ hoặc máy bơm hoạt động.
• Aptomat nhảy thường xuyên dù ổn áp chưa có dấu hiệu hỏng.
• Đầu cos bị sẫm màu, có mùi nhựa nóng hoặc lớp vỏ dây bị biến dạng.
• Điện áp đầu vào ổn áp giảm mạnh khi bật tải lớn.
• Ổn áp phát tiếng kêu lớn, nóng nhanh hoặc tự ngắt bảo vệ.

Khi xuất hiện những dấu hiệu này, không nên tiếp tục đóng aptomat nhiều lần. Cần ngắt nguồn, giảm tải và kiểm tra toàn bộ đường dây cùng các điểm đấu nối. Trường hợp ổn áp thường xuyên nhảy do tải cao, có thể tham khảo thêm bài viết về tình trạng ổn áp quá tải trước khi quyết định tăng công suất máy hoặc thay dây dẫn.

Có nên tự đấu dây cho ổn áp không?

Với ổn áp công suất nhỏ, vị trí lắp đặt đơn giản và hệ thống điện rõ ràng, người có kiến thức điện cơ bản có thể hiểu nguyên tắc đấu nối để giám sát quá trình thi công.

Tuy nhiên, với ổn áp tổng từ 5kVA trở lên, đặc biệt là 10kVA, 15kVA hoặc 20kVA, việc đấu dây cần được thực hiện bởi thợ điện hoặc kỹ thuật viên có chuyên môn. Đây là nhóm thiết bị có dòng điện lớn, chỉ một điểm nối lỏng cũng có thể gây phát nhiệt kéo dài.

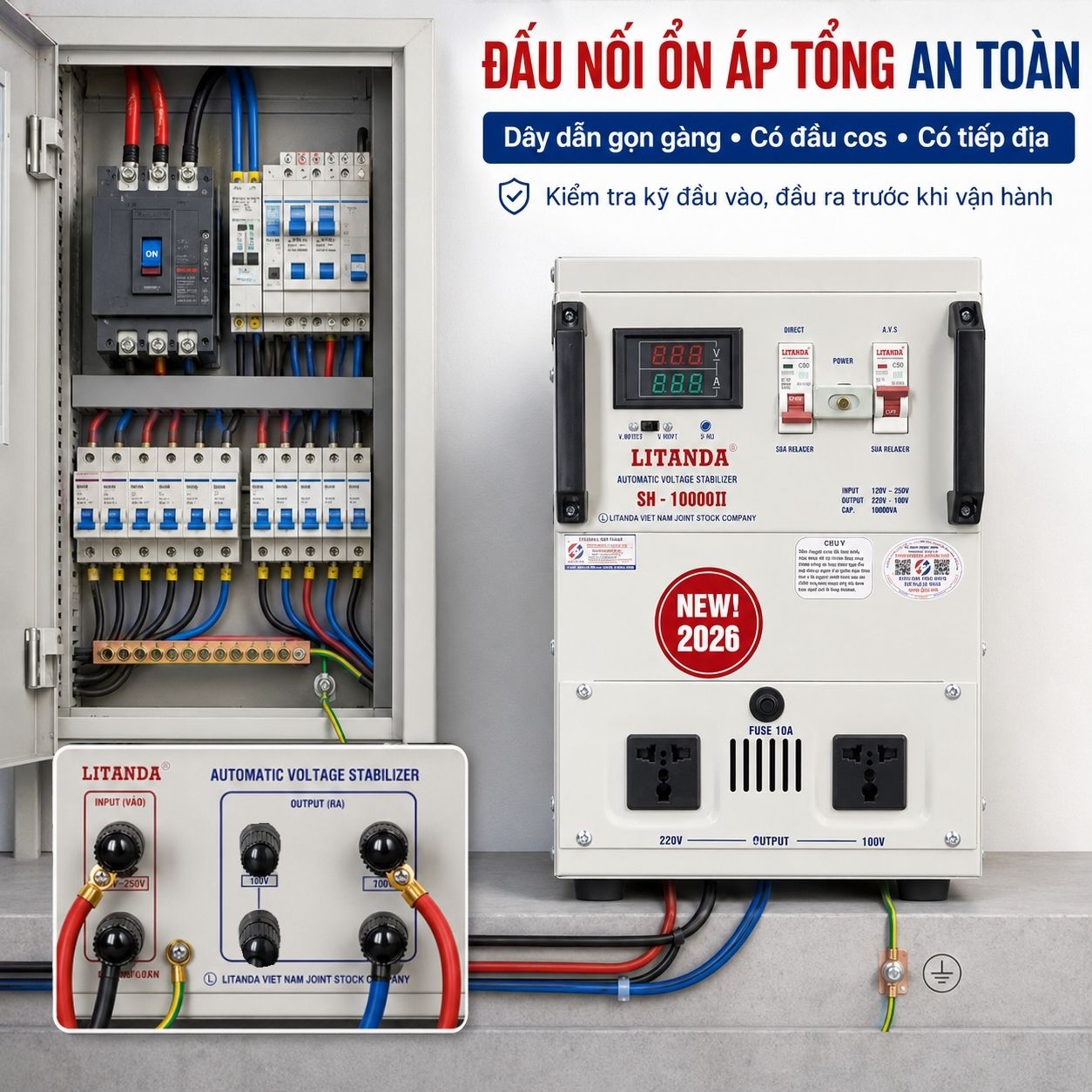

Trước khi thi công, cần ngắt hoàn toàn nguồn điện, xác định đúng đầu vào và đầu ra, kiểm tra tiết diện dây, dùng đầu cos phù hợp và siết chặt các điểm tiếp xúc. Có thể xem thêm hướng dẫn đấu nối ổn áp để hiểu rõ trình tự cơ bản trước khi lắp đặt.

Kết luận

Dây điện cho ổn áp cần được chọn theo công suất máy và điều kiện sử dụng thực tế, không nên lựa chọn theo cảm tính hoặc tận dụng dây có sẵn mà chưa kiểm tra tiết diện.

Với ổn áp 5kVA, dây đồng 4mm² thường là mức phù hợp. Ổn áp 7.5kVA nên dùng dây 6mm². Ổn áp 10kVA nên ưu tiên dây 10mm², trong khi 15kVA và 20kVA thường cần đến dây 16mm² và 25mm².

Khi đường dây dài, điện lưới yếu hoặc có nhiều thiết bị công suất lớn vận hành cùng lúc, nên tăng dây lên một cấp và kiểm tra đồng bộ aptomat, đầu cos, tiếp địa. Một ổn áp tốt chỉ phát huy đúng hiệu quả khi cả hệ thống điện được lắp đặt đúng kỹ thuật.
