Cấu Tạo Biến Áp Cách Ly Chi Tiết: Tại Sao Nó Chống Giật Và Lọc Nhiễu Cực Tốt?

Trong hệ thống điện hiện đại, biến áp cách ly được coi là “tấm khiên” bảo vệ an toàn cho con người và là giải pháp tối ưu cho các thiết bị âm thanh, y tế nhạy cảm. Để hiểu rõ tại sao thiết bị này lại có mức giá cao hơn và giá trị sử dụng vượt trội, chúng ta cần đi sâu vào phân tích cấu tạo biến áp cách ly. Bài viết này sẽ mổ xẻ từng bộ phận, từ lõi thép đến cuộn dây, giúp bạn có cái nhìn toàn diện nhất.

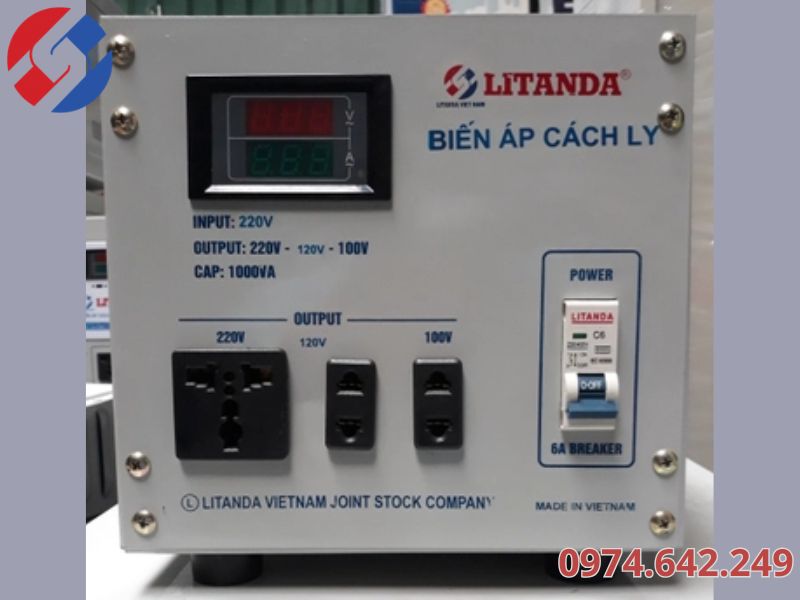

Biến áp cách ly là gì? Sự khác biệt cốt lõi

Về cơ bản, biến áp cách ly là loại biến áp có cuộn dây sơ cấp (đầu vào) và cuộn dây thứ cấp (đầu ra) hoàn toàn độc lập với nhau về mặt vật lý. Chúng chỉ liên kết với nhau bằng từ trường (từ thông) chứ không có bất kỳ kết nối điện trực tiếp nào.

Điểm khác biệt so với biến áp tự ngẫu

• Biến áp tự ngẫu: Sử dụng chung một cuộn dây cho cả đầu vào và đầu ra, do đó nếu có dòng rò, người chạm vào vỏ thiết bị sẽ bị giật điện từ lưới điện quốc gia.
• Biến áp cách ly: Do hai cuộn dây tách rời, bất kỳ điểm nào trên cuộn thứ cấp cũng có hiệu điện thế bằng 0 so với đất, giúp triệt tiêu nguy cơ bị điện giật.

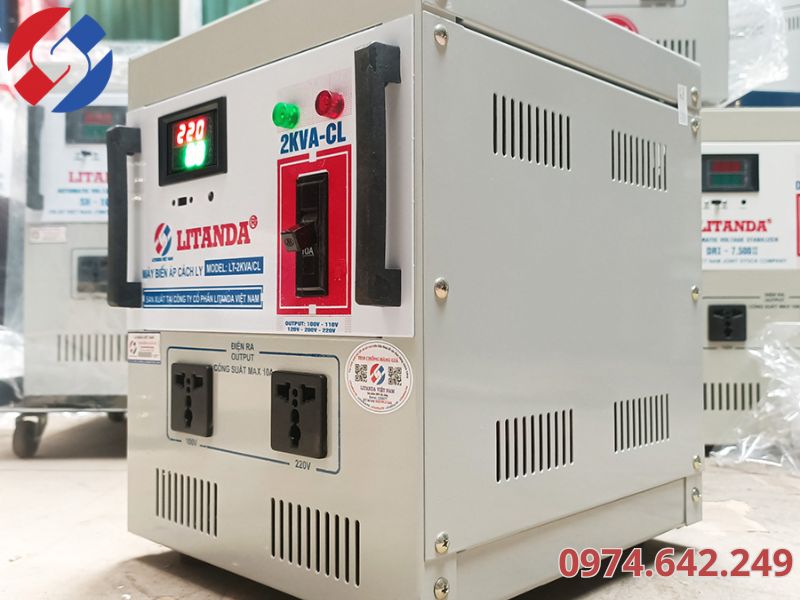

Chi tiết cấu tạo biến áp cách ly

Một bộ biến áp cách ly tiêu chuẩn được cấu thành từ 3 bộ phận chính: Lõi thép, cuộn dây quấn và hệ thống cách điện bổ trợ.

Lõi thép (Magnetic Core)

Lõi thép là khung xương của biến áp, nơi dẫn từ thông từ cuộn sơ cấp sang thứ cấp.

• Vật liệu: Được ghép từ rất nhiều lá thép kỹ thuật điện (tôn silic) cán lạnh. Các lá thép này cực mỏng và được phủ một lớp sơn cách điện trên bề mặt để giảm thiểu tối đa dòng điện xoáy Foucault gây nóng máy.
• Kiểu dáng: Thường có 2 dạng chính là lõi hình chữ E-I (ghép các lá thép lại) hoặc lõi Xuyến (một dải thép liên tục cuộn tròn). Trong đó, biến áp cách ly lõi xuyến thường được ưu tiên hơn vì từ thông khép kín, ít rung và ít nhiễu từ trường.

Cuộn dây quấn (Windings)

Đây là phần quan trọng nhất quyết định tính “cách ly” của thiết bị.

• Cuộn sơ cấp ($W_1$): Nhận năng lượng từ nguồn điện lưới (thường là 220V hoặc 380V).
• Cuộn thứ cấp ($W_2$): Cung cấp điện năng cho tải sử dụng (ví dụ 100V, 110V, 220V).
• Chất liệu: Phải là đồng nguyên chất 100%. Dây đồng có điện trở suất thấp, chịu nhiệt tốt và không bị oxy hóa nhanh như dây nhôm. Các vòng dây được quấn đều, chặt chẽ để tối ưu hóa hiệu suất truyền tải.

Lớp cách điện đặc biệt (Insulation Layer)

Trong cấu tạo biến áp cách ly, lớp cách điện giữa hai cuộn dây chính là “chìa khóa” tạo nên sự an toàn.

• Người ta sử dụng các lớp phim cách điện chịu nhiệt cao (như màng Polyester hoặc giấy Nomex) quấn nhiều vòng giữa cuộn sơ cấp và thứ cấp.
• Độ bền cách điện giữa hai cuộn dây này thường phải đạt mức vài nghìn Volt để đảm bảo không có hiện tượng phóng điện xuyên thấu.

Màn chắn tĩnh điện (Electrostatic Shield)

Một bộ phận cao cấp thường thấy trong biến áp cách ly dùng cho Audio là lớp đồng mỏng đặt giữa hai cuộn dây, được nối đất. Lớp màn chắn này có tác dụng:

• Triệt tiêu nhiễu cao tần từ lưới điện.
• Ngăn chặn các xung sét hoặc xung điện áp đột ngột đi từ sơ cấp sang thứ cấp.

Nguyên lý hoạt động dựa trên cấu tạo đặc thù cấu tạo biến áp cách ly

Nhờ vào cấu tạo tách rời, khi dòng điện xoay chiều chạy qua cuộn sơ cấp, nó tạo ra một từ thông biến thiên trong lõi thép. Theo định luật cảm ứng điện từ Faraday, từ thông này xuyên qua cuộn thứ cấp và sinh ra một suất điện động tương ứng.

Vì không có liên kết điện trực tiếp với lưới điện nhà, dòng điện ở đầu ra của biến áp cách ly hoàn toàn “sạch” và độc lập. Điều này giải thích tại sao bạn có thể chạm vào một cực của biến áp cách ly mà không bị giật.

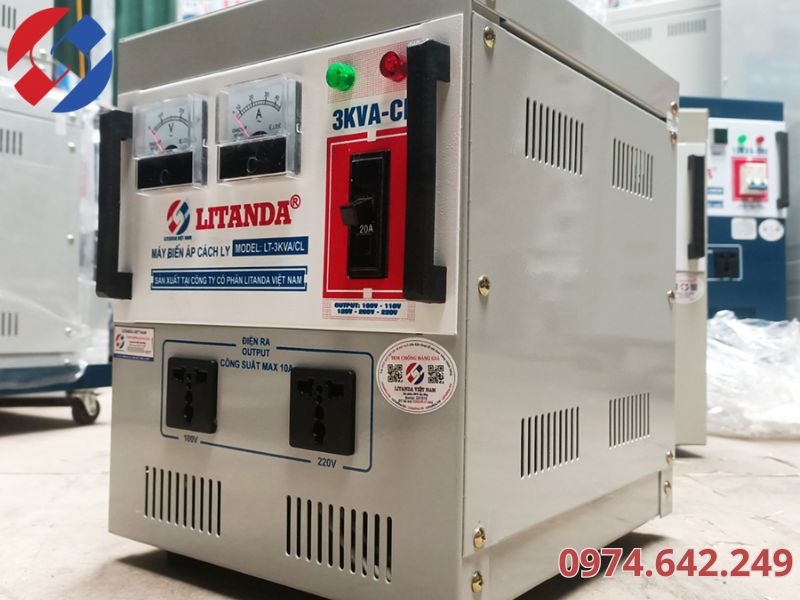

Ưu điểm vượt trội của cấu tạo biến áp cách ly

• An toàn tuyệt đối: Chống giật điện ngay cả khi thiết bị bị rò điện ra vỏ.
• Khả năng lọc nhiễu: Cấu tạo cách ly vật lý giúp lọc bỏ nhiễu hài, nhiễu xung điện từ lưới điện, mang lại âm thanh trong trẻo cho dàn nghe nhạc và độ chính xác cho máy CNC.
• Bảo vệ thiết bị đầu cuối: Giảm thiểu rủi ro hỏng hóc do sự cố sét lan truyền hoặc chập cháy từ phía nguồn điện chính.

Ứng dụng thực tế của cấu tạo biến áp cách ly

Dựa trên cấu tạo đặc biệt, thiết bị này được ứng dụng rộng rãi trong:

• Audio Hi-end: Giúp dàn âm thanh phát huy hết công năng, không còn tiếng ù nền hay nhiễu tạp.
• Y tế: Dùng trong phòng mổ, máy đo tim mạch để đảm bảo an toàn cho bệnh nhân và độ chính xác của số liệu.
• Phòng thí nghiệm: Nơi cần nguồn điện sạch để đo đạc và kiểm thử linh kiện điện tử.
• Sửa chữa điện tử: Bảo vệ thợ kỹ thuật khi tiếp xúc trực tiếp với bo mạch đang có điện.

Litanda Việt Nam – Đơn vị cung cấp biến áp cách ly chất lượng số 1

Hiểu rõ cấu tạo biến áp cách ly là một chuyện, nhưng tìm mua được một sản phẩm được chế tạo chuẩn xác với nguyên liệu cao cấp lại là chuyện khác. Công ty Cổ phần Litanda Việt Nam tự hào là nhà sản xuất hàng đầu, cung cấp các dòng biến áp cách ly đạt tiêu chuẩn quốc tế.

Tại Litanda, chúng tôi cam kết:

• Sản phẩm chính hãng: Toàn bộ máy biến áp được quấn bằng 100% dây đồng nguyên chất, chịu nhiệt cao, giúp máy bền bỉ hàng chục năm.
• Lõi thép Silic cao cấp: Giảm thiểu tối đa dòng không tải, máy chạy cực êm, không nóng, không kêu rung.
• Đa dạng thương hiệu: Ngoài dòng Litanda cao cấp, chúng tôi còn phân phối các dòng sản phẩm từ thương hiệu Lioa, đáp ứng mọi nhu cầu từ dân dụng đến công nghiệp.
• Thiết bị bảo vệ đi kèm: Chúng tôi cung cấp các giải pháp toàn diện bao gồm cả máy ổn áp Litanda, giúp ổn định điện áp cho mọi gia đình và nhà xưởng.

Nếu bạn đang tìm kiếm một bộ biến áp cách ly “nồi đồng cối đá” để bảo vệ gia đình hoặc nâng tầm dàn âm thanh, hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật chuyên sâu nhất.
