Hướng Dẫn Cách Quấn Máy Biến Áp Chi Tiết Từ A-Z: Kỹ Thuật Và Công Thức Chuẩn

Việc tự tay thiết kế và quấn một chiếc máy biến áp không chỉ giúp bạn tiết kiệm chi phí mà còn mang lại sự hiểu biết sâu sắc về nguyên lý cảm ứng điện từ. Tuy nhiên, để tạo ra một sản phẩm hoạt động ổn định, không bị nóng hay kêu rung, đòi hỏi người thực hiện phải nắm vững các công thức tính toán và quy trình kỹ thuật nghiêm ngặt. Bài viết này sẽ hướng dẫn bạn cách quấn máy biến áp một cách chi tiết nhất.

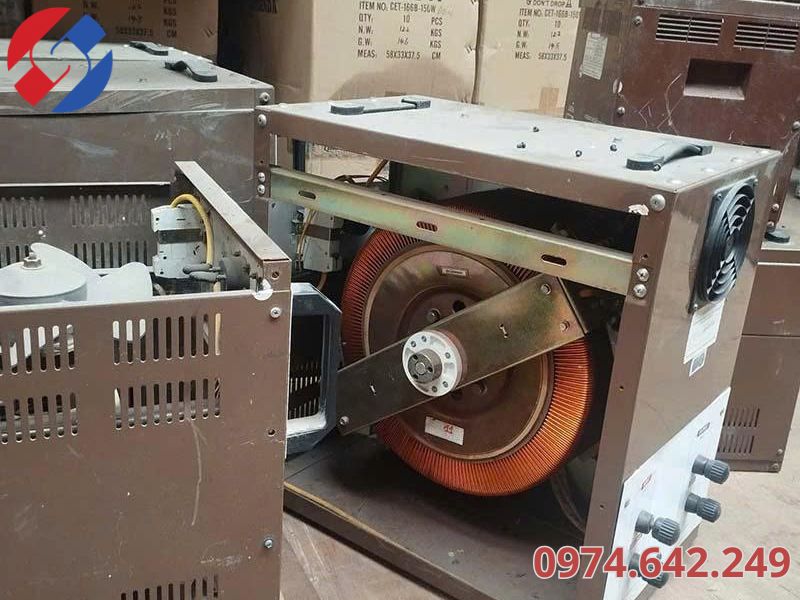

Tìm hiểu cơ bản về máy biến áp và nguyên lý hoạt động

Trước khi bắt tay vào thực hiện cách quấn máy biến áp, chúng ta cần hiểu rõ cấu tạo của nó. Một máy biến áp cơ bản gồm hai phần chính:

• Lõi thép (Fe): Được ghép từ nhiều lá thép kỹ thuật điện (lá tôn silic) để dẫn từ thông.
• Cuộn dây (Dây quấn): Bao gồm cuộn sơ cấp (nối với nguồn điện vào) và cuộn thứ cấp (lấy điện áp ra).

Nguyên lý hoạt động: Dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều đi qua cuộn sơ cấp, nó tạo ra từ thông biến thiên trong lõi thép. Từ thông này xuyên qua cuộn thứ cấp và cảm ứng nên một suất điện động xoay chiều.

Công thức tính toán thông số máy biến áp chuẩn

Đây là bước quan trọng nhất trong cách quấn máy biến áp. Nếu tính toán sai, máy sẽ dễ bị cháy hoặc không đạt công suất mong muốn.

Xác định công suất máy biến áp ($P$)

Công suất máy biến áp được tính bằng Volt-Ampere (VA) hoặc Watt (W).

$$P = U_2 \times I_2$$

Trong đó:

• $U_2$: Điện áp đầu ra (V).
• $I_2$: Dòng điện đầu ra (A).

Tính diện tích lõi sắt ($S$)

Diện tích tiết diện thực tế của lõi sắt cần thiết để tải được công suất $P$:

$$S = K \times \sqrt{P}$$

Với $K$ là hệ số phẩm chất của lõi thép (thường từ 1.0 đến 1.2 tùy chất lượng thép).

Tính số vòng dây trên mỗi Volt ($n/V$)

Để biết mỗi Volt cần quấn bao nhiêu vòng, ta dùng công thức:

$$F = \frac{45}{S}$$

(Trong đó 45 là hằng số từ trường trung bình).

• Số vòng dây cuộn sơ cấp: $W_1 = U_1 \times F$
• Số vòng dây cuộn thứ cấp: $W_2 = (U_2 \times F) \times 1.1$ (Cộng thêm khoảng 10% để bù hao tổn điện áp).

Tính tiết diện dây quấn ($d$)

Để dây không bị nóng, ta chọn đường kính dây dựa trên mật độ dòng điện ($J$):

$$d = 0.02 \times \sqrt{I}$$

(đơn vị mm)

Thông thường, chọn $J = 2.5$ đến $3 A/mm^2$ cho máy biến áp hoạt động liên tục.

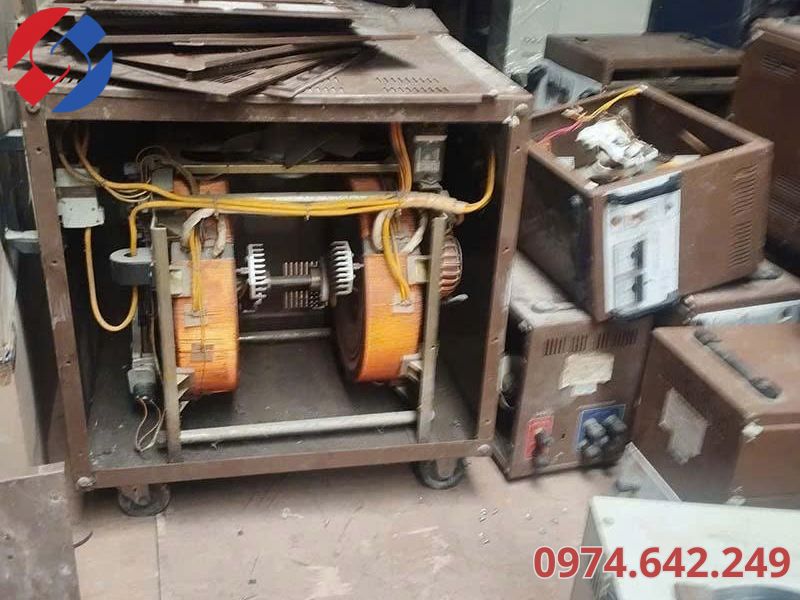

Chuẩn bị vật liệu và dụng cụ quấn máy

• Lõi sắt hình chữ E-I: Chọn loại tôn silic còn mới, không bị gỉ sét để giảm tổn hao dòng xoáy Foucault.
• Dây đồng điện từ: Chọn dây đồng nguyên chất, có lớp sơn cách điện (emay) chịu nhiệt tốt.
• Khuôn quấn: Có thể làm bằng gỗ hoặc nhựa phíp cách điện, kích thước vừa khít với trụ giữa của lõi sắt.
• Giấy cách điện: Giấy lót giữa các lớp dây và giữa hai cuộn sơ/thứ cấp.
• Dụng cụ: Máy quấn dây (có bộ đếm vòng), mỏ hàn, vecni cách điện.

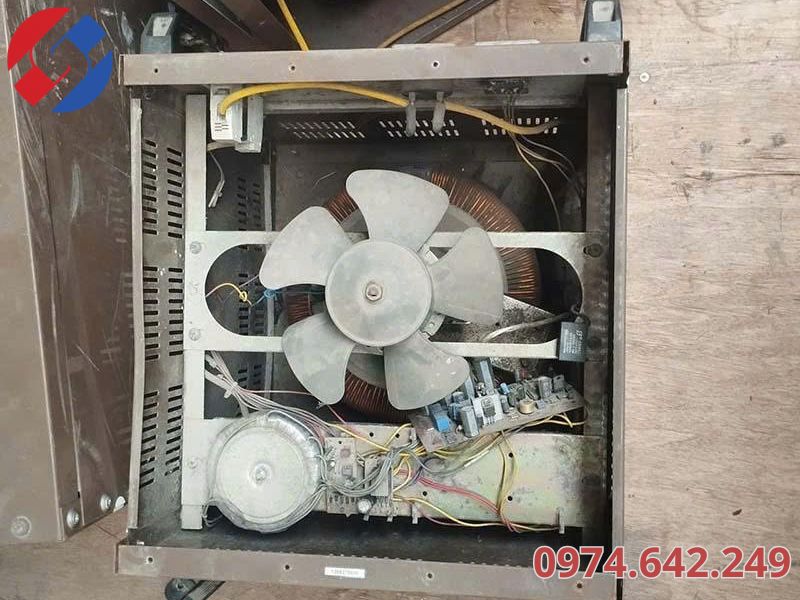

Quy trình cách quấn máy biến áp chi tiết

Bước 1: Làm khuôn và lót cách điện

Đưa khuôn vào trục máy quấn. Lót một lớp giấy cách điện quanh khuôn. Lưu ý mép giấy phải rộng hơn chiều ngang của khuôn một chút để đảm bảo dây không chạm vào lõi sắt.

Bước 2: Quấn cuộn sơ cấp ($W_1$)

• Cố định đầu dây vào một đầu khuôn.
• Quấn từng vòng thật chặt và đều tay, không để các vòng dây chồng chéo lên nhau.
• Mỗi khi hết một lớp dây, lót một lớp giấy cách điện mỏng trước khi quấn lớp tiếp theo.
• Sau khi đủ số vòng $W_1$, đưa đầu dây ra ngoài và bọc cách điện kỹ.

Bước 3: Cách ly sơ cấp và thứ cấp

Đây là bước cực kỳ quan trọng để đảm bảo an toàn điện. Bạn cần lót ít nhất 2-3 lớp giấy cách điện dày giữa cuộn sơ cấp và thứ cấp.

Bước 4: Quấn cuộn thứ cấp ($W_2$)

Thực hiện tương tự như cuộn sơ cấp. Lưu ý vì cuộn thứ cấp thường có dòng điện lớn hơn nên dây đồng sẽ to hơn, cần quấn cẩn thận để không làm rách lớp cách điện bên dưới.

Bước 5: Lắp lõi sắt E-I

Sau khi quấn xong, tháo khuôn ra và bắt đầu ghép các lá thép vào. Ghép xen kẽ: một lớp lá chữ E bên trái thì lớp sau lá chữ E bên phải. Cuối cùng, chèn các lá chữ I vào các khe hở còn lại cho đến khi thật chặt.

Bước 6: Tẩm vecni và sấy khô

Đổ vecni cách điện vào các khe dây để cố định vòng dây, chống rung và chống ẩm. Sau đó mang đi sấy khô trong khoảng 2-4 tiếng.

Kiểm tra và vận hành thử nghiệm

Sau khi hoàn thành cách quấn máy biến áp, đừng vội cắm điện ngay. Hãy thực hiện các bước sau:

• Đo thông mạch: Dùng đồng hồ VOM kiểm tra xem các cuộn dây có bị đứt hay chạm vỏ không.
• Đo điện trở cách điện: Đảm bảo điện trở giữa sơ cấp và thứ cấp là vô cùng lớn.
• Thử không tải: Cắm điện sơ cấp và đo điện áp đầu ra xem có đúng với tính toán hay không.
