Biến Áp Nguồn Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động & Ứng Dụng Thực Tế

Biến áp nguồn là gì?

Biến áp nguồn (transformer power supply) là thiết bị dùng để biến đổi điện áp xoay chiều (AC) từ mức này sang mức khác, phổ biến nhất là:

• Hạ áp: 220VAC → 12VAC / 24VAC / 48VAC

• Tăng áp: 110VAC → 220VAC (ít gặp hơn trong “biến áp nguồn” dân dụng, nhưng vẫn có)

Điểm quan trọng:
✅ Biến áp nguồn làm việc với AC (xoay chiều).
Nếu bạn cần DC (một chiều) như 12VDC/24VDC thì thường phải chỉnh lưu + lọc + ổn áp sau biến áp (hoặc dùng bộ nguồn switching).

Vai trò chính của biến áp nguồn

• Cấp đúng điện áp cho thiết bị (12V/24V/48V…)

• Tăng mức an toàn khi dùng điện áp thấp

• Có thể giúp cách ly (tùy loại) để giảm nhiễu và bảo vệ mạch

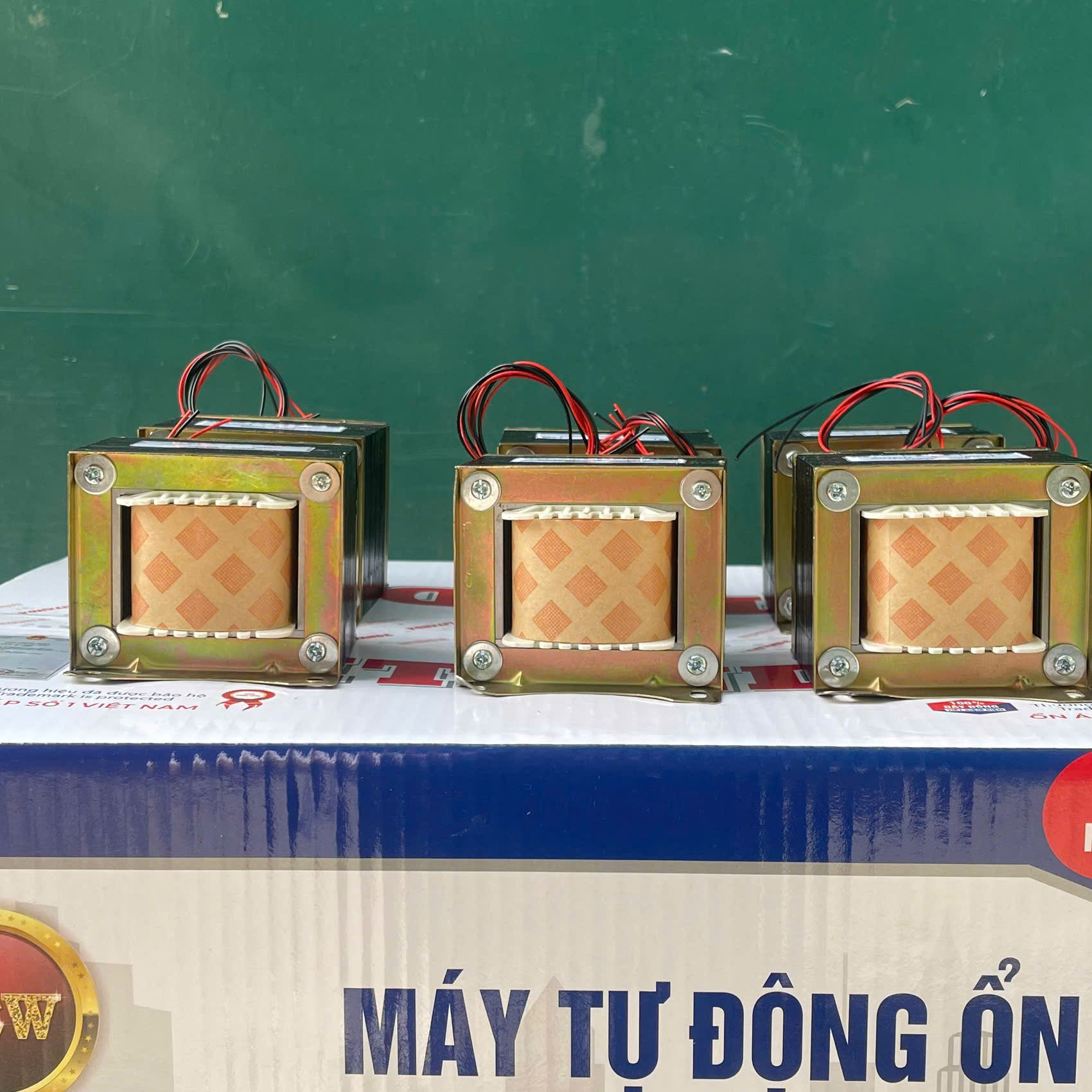

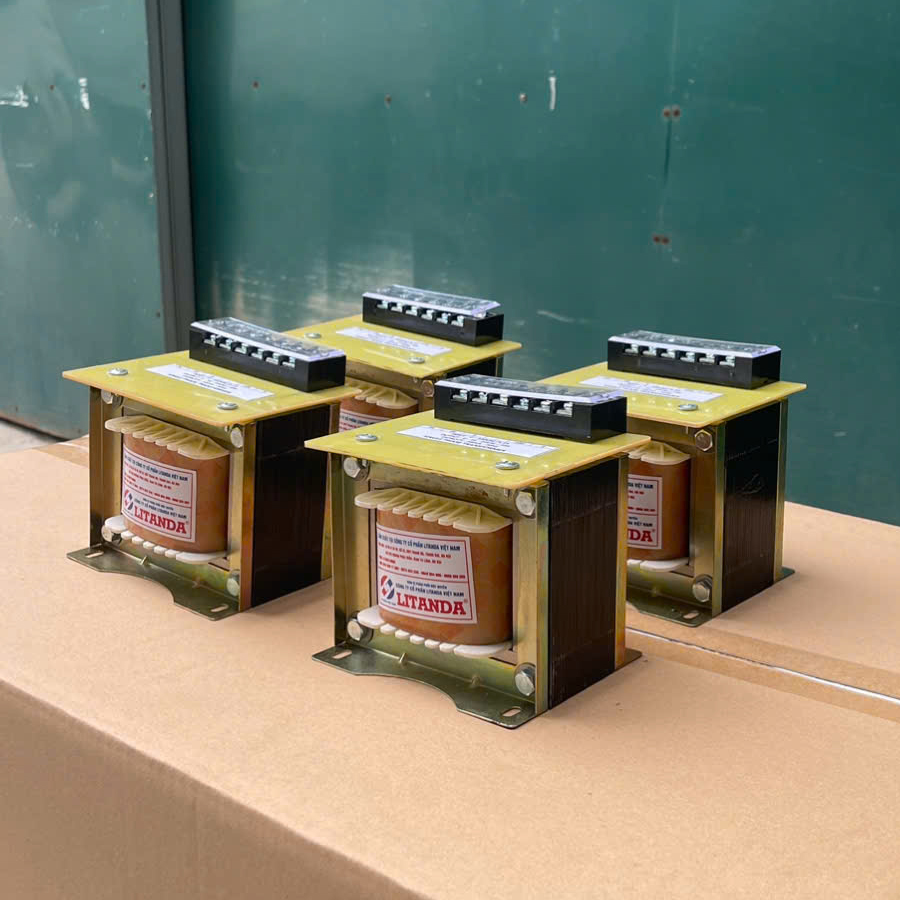

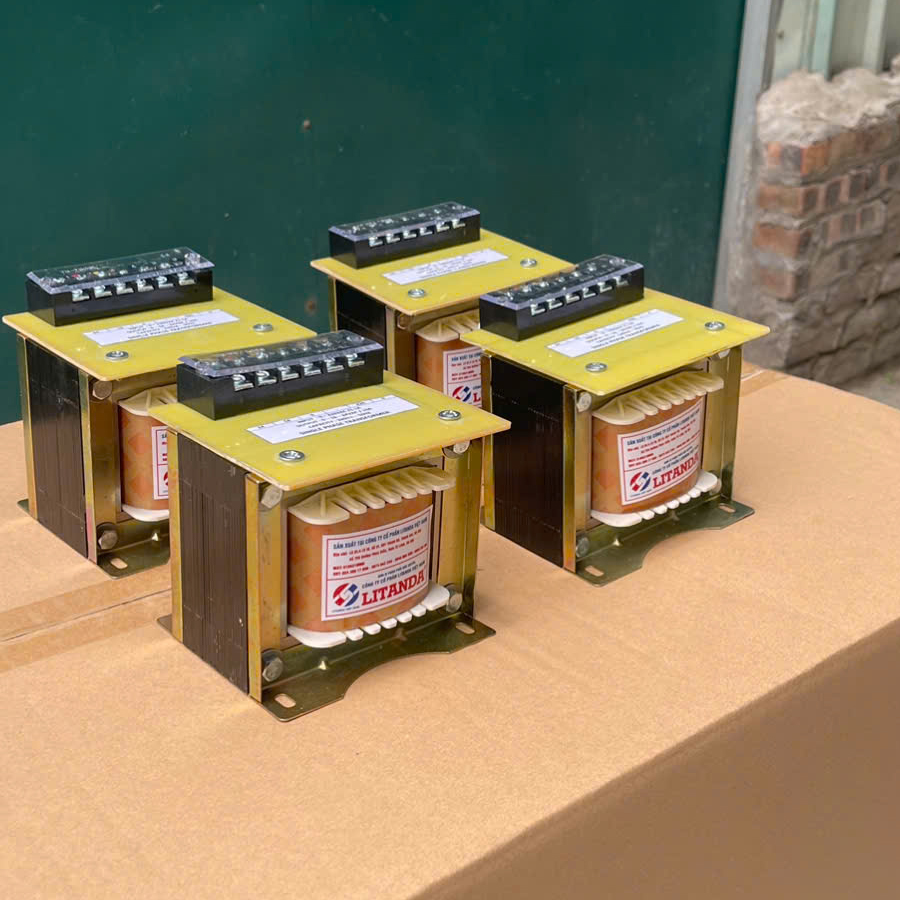

Cấu tạo biến áp trần nguồn gồm những gì?

Một biến áp nguồn “chuẩn” thường có các phần sau:

1 Lõi sắt (core)

• Là phần “dẫn từ” để truyền năng lượng từ cuộn sơ cấp sang thứ cấp.

• Thường gặp dạng lõi EI (phổ biến), hoặc lõi xuyến (toroid).

2 Cuộn dây (winding)

• Cuộn sơ cấp: nhận điện vào (thường 220VAC hoặc 110VAC)

• Cuộn thứ cấp: cho điện ra (12VAC/24VAC/48VAC…)

Dây đồng vs dây nhôm

• Dây đồng: dẫn điện tốt, tải khỏe, ít sụt áp, bền hơn (thường được ưu tiên)

• Dây nhôm: rẻ hơn nhưng dễ nóng hơn và sụt áp cao hơn khi tải nặng

3 Vật liệu cách điện & tẩm sơn

• Giấy cách điện, phim cách điện, ống gen…

• Tẩm sơn giúp giảm rung, giảm tiếng ù và tăng độ bền.

4 Vỏ bảo vệ (tùy loại)

• Biến áp trần: lắp trong tủ điện, cần che chắn đúng cách

• Biến áp có vỏ: an toàn hơn, dùng ngoài môi trường “bụi – chạm tay” tốt hơn

Nguyên lý hoạt động của biến áp nguồn

Biến áp hoạt động dựa trên hiện tượng cảm ứng điện từ:

1. Điện AC đi vào cuộn sơ cấp → tạo ra từ trường biến thiên trong lõi sắt

2. Từ trường biến thiên này “cắt” qua cuộn thứ cấp → sinh ra điện áp AC ở cuộn thứ cấp

3. Tỷ lệ điện áp phụ thuộc tỷ lệ số vòng dây:

U1 / U2 ≈ N1 / N2

• U1U_1U1​: điện áp vào, U2U_2U2​: điện áp ra

• N1N_1N1​: số vòng sơ cấp, N2N_2N2​: số vòng thứ cấp

Ví dụ: muốn 220V xuống 22V thì tỷ lệ số vòng xấp xỉ 10:1.

⚠️ Lưu ý: biến áp chỉ dùng cho AC. Nếu bạn cần DC (12VDC/24VDC…) thì thường phải thêm bộ chỉnh lưu + tụ lọc (hoặc dùng nguồn switching DC).

Phân loại biến áp nguồn phổ biến hiện nay

1 Theo chức năng

• Biến áp hạ áp: 220V → 12V/24V/48V (phổ biến nhất)

• Biến áp tăng áp: 110V → 220V

• Biến áp cách ly: tỉ lệ 1:1 (220V → 220V) nhưng có cách ly điện, giảm nhiễu, tăng an toàn

2 Theo kiểu lắp đặt

• Biến áp trần: lắp trong tủ điện, máy móc

• Biến áp có vỏ: an toàn, gọn, dễ sử dụng

• Biến áp gắn ray (một số dòng): tiện thi công tủ

3 Theo số pha

• 1 pha: dùng dân dụng, tủ nhỏ, thiết bị phổ thông

• 3 pha: máy công nghiệp, tải lớn, hệ thống nhà xưởng

Thông Số Kỹ Thuật Cần Biết Khi Chọn Mua

Khi chọn biến áp nguồn, bạn nên để ý các thông số sau:

• Điện áp vào (Primary): 220VAC (hoặc 110/380VAC…)

• Điện áp ra (Secondary): 12VAC / 24VAC / 48VAC…

• Công suất (VA hoặc kVA): càng đúng tải càng tốt

  • Công thức gần đúng: VA ≈ V × A

• Dòng tải (A): 1A / 2A / 5A / 10A / 20A…

• Tần số: 50/60Hz

• Vật liệu dây quấn: ưu tiên dây đồng để bền và tải tốt

• Kiểu lắp: trần / có vỏ / gắn ray DIN

• Nhiệt độ làm việc & cách điện: đặc biệt quan trọng trong tủ điện kín

Mẹo chọn công suất: nên dư 20–30% để biến áp chạy mát, bền hơn.

Ứng Dụng Thực Tế Của Biến Áp Nguồn

Biến áp nguồn xuất hiện ở rất nhiều nơi:

Trong dân dụng

• Chuông cửa, khóa từ, camera (cấp AC hoặc qua chỉnh lưu thành DC)

• Đèn trang trí/đèn LED loại dùng driver biến áp

• Thiết bị gia dụng có mạch nguồn hạ áp

Trong công nghiệp – tủ điện

• Cấp nguồn điều khiển cho PLC, relay trung gian, contactor (24VAC/48VAC…)

• Hệ thống điều khiển cửa/cổng tự động

• Nguồn cho cảm biến, mạch đo lường (kết hợp chỉnh lưu thành DC)

Trong sửa chữa – bảo trì

• Biến áp cách ly 1:1 giúp an toàn khi test, giảm rủi ro chạm chập.

Hướng Dẫn Lắp Đặt Biến Áp Nguồn Đúng Kỹ Thuật

Để lắp đặt đúng và an toàn, làm theo các bước sau:

1. Ngắt nguồn điện hoàn toàn trước khi thi công

2. Chọn đúng điện áp vào/ra (đọc kỹ nhãn biến áp)

3. Lắp CB/Aptomat bảo vệ phía sơ cấp (và/hoặc cầu chì)

4. Dây dẫn đúng tiết diện, siết cos chắc chắn, tránh lỏng → phát nhiệt

5. Nếu đặt trong tủ điện: đảm bảo thoáng nhiệt, tránh sát thiết bị tỏa nhiệt lớn

6. Nối đất vỏ (nếu biến áp có vỏ kim loại)

7. Đo kiểm điện áp ra bằng đồng hồ trước khi đấu vào tải

Tuyệt đối không “đấu nhầm” cuộn sơ cấp/thứ cấp. Nhầm là cháy ngay.
