Biến Áp Vào 3 Pha Ra 1 Pha Là Gì? Cách Chọn Công Suất, Đấu Nối An Toàn

Bạn đang có nguồn điện 3 pha 380V nhưng thiết bị lại dùng điện 1 pha 220V như máy văn phòng, đèn, thiết bị dân dụng, máy móc nhỏ? Lúc này, giải pháp được tìm nhiều nhất là biến áp vào 3 pha ra 1 pha (hay còn gọi: biến áp 3 pha ra 1 pha, biến áp 380V ra 220V). Bài viết dưới đây sẽ giúp bạn hiểu đúng, chọn đúng công suất kVA và dùng an toàn, tránh mua nhầm gây nóng – sụt áp – hư thiết bị.

Biến áp vào 3 pha ra 1 pha là gì?

Biến áp vào 3 pha ra 1 pha là thiết bị biến đổi điện áp từ nguồn 3 pha (thường 380V) sang điện 1 pha (thường 220V) để cấp cho các tải/thiết bị chỉ hoạt động với điện 1 pha.

Nói đơn giản:

• Đầu vào: 3 pha (L1–L2–L3, có thể có N tùy hệ thống)

• Đầu ra: 1 pha 220V (L–N) hoặc 1 pha theo mức điện áp yêu cầu

Thiết bị này thường được dùng ở nơi:

• Nhà xưởng có sẵn điện 3 pha nhưng cần vận hành thiết bị 1 pha

• Khu vực điện 1 pha yếu, cần giải pháp cấp điện 220V ổn định hơn cho tải quan trọng (tùy hệ thống)

Biến áp 3 pha ra 1 pha dùng để làm gì?

Dưới đây là các ứng dụng phổ biến nhất:

1) Cấp điện 220V cho thiết bị 1 pha trong môi trường có điện 3 pha

Ví dụ:

• Thiết bị văn phòng: máy tính, máy in, router, camera, POS

• Thiết bị dân dụng: đèn, quạt, ổ cắm, bơm nhỏ

• Máy móc công nghiệp nhẹ: máy đóng gói nhỏ, máy hàn mini, máy khoan, thiết bị điều khiển

2) Hỗ trợ ổn định vận hành khi tải 1 pha cần nguồn “đúng điện áp”

Nếu chọn đúng công suất và đấu nối chuẩn, biến áp giúp thiết bị 220V hoạt động ổn định theo thiết kế, hạn chế tình trạng sụt áp khi tải tăng.

3) Tăng mức an toàn (khi dùng biến áp cách ly)

Nếu bạn chọn biến áp cách ly, nó có thể giúp cách ly điện (giảm rủi ro nhiễu/giật trong một số tình huống), phù hợp cho thiết bị điện tử nhạy hoặc hệ điều khiển cần nguồn “sạch” hơn.

Nguyên lý hoạt động biến áp 3 pha ra 1 pha

Biến áp hoạt động dựa trên cảm ứng điện từ giữa cuộn sơ cấp (đầu vào) và cuộn thứ cấp (đầu ra). Khi cấp nguồn 3 pha vào sơ cấp, biến áp sẽ tạo ra điện áp ở thứ cấp theo tỷ số vòng dây.

Các mức phổ biến tại Việt Nam:

• 380V (3 pha) → 220V (1 pha)

• Một số môi trường công nghiệp có thể là 400/415V → 230V

Lưu ý quan trọng: Ở Việt Nam, “380V” thường là điện áp giữa hai pha (L-L), còn “220V” là điện áp giữa pha và trung tính (L-N). Vì vậy khi đấu nối, phải hiểu rõ hệ thống có dây N hay không và thiết kế biến áp thuộc loại nào.

Cấu tạo biến áp vào 3 pha ra 1 pha gồm những gì?

Biến áp 3 pha ra 1 pha (thực tế thường là biến áp tự ngẫu hoặc biến áp cách ly tùy thiết kế) có nhiệm vụ “lấy” nguồn từ điện 3 pha 380V (hoặc 3 pha 220V tùy khu vực) và tạo ra điện 1 pha 220V (hoặc 1 pha theo yêu cầu). Để làm được việc đó, cấu tạo của máy sẽ gồm các phần chính sau:

• Lõi thép (tôn silic): ảnh hưởng đến tổn hao và độ nóng

• Dây quấn: thường có loại dây đồng hoặc dây nhôm

• Vỏ máy & hệ thống tản nhiệt: giúp vận hành bền bỉ

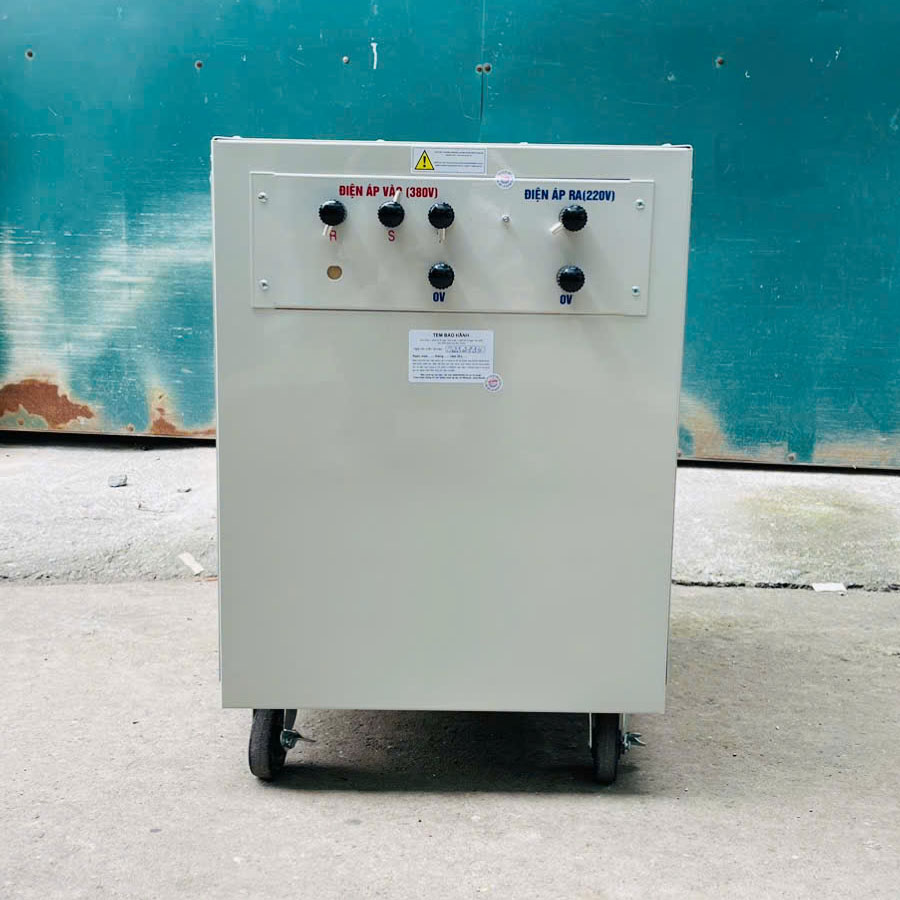

• Cọc đấu dây/terminal, cầu đấu: kết nối đầu vào/ra

• (Tùy chọn) tủ bảo vệ/CB/cầu chì: bảo vệ quá tải – ngắn mạch

Các loại biến áp 3 pha ra 1 pha phổ biến

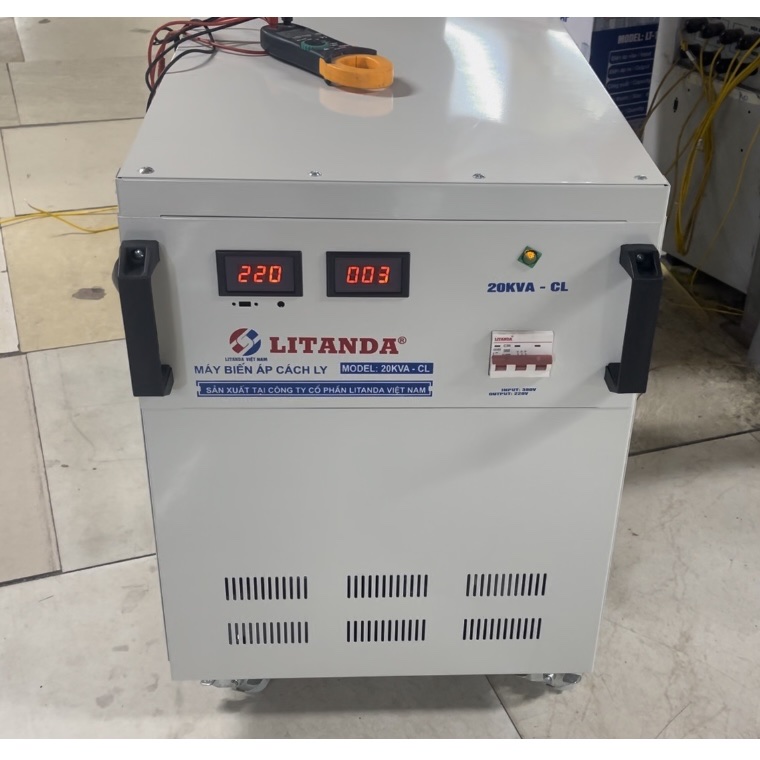

1) Biến áp cách ly (Isolation transformer)

Ưu điểm:

• An toàn hơn trong nhiều ứng dụng

• Giảm nhiễu, phù hợp thiết bị điện tử/điều khiển

Nhược điểm:

• Thường to – nặng – giá cao hơn

2) Biến áp tự ngẫu (Autotransformer)

Ưu điểm:

• Gọn hơn, giá dễ chịu hơn

• Hiệu suất thường tốt

Nhược điểm:

• Không “cách ly” hoàn toàn giữa vào và ra (tùy thiết kế), vì vậy mức độ an toàn/khả năng chống nhiễu có thể kém hơn loại cách ly

3) Phân loại theo làm mát

• Biến áp khô: phổ biến, dễ lắp đặt, phù hợp nhiều môi trường

• Biến áp dầu: thường cho công suất lớn/điều kiện đặc thù, cần tuân thủ an toàn PCCC

Khi nào nên dùng biến áp 3 pha ra 1 pha?

Bạn nên cân nhắc dùng biến áp khi:

• Bạn có nguồn 3 pha nhưng cần nguồn 220V công suất lớn cho tải 1 pha

• Bạn muốn cấp riêng 220V cho một cụm thiết bị quan trọng (văn phòng trong xưởng, máy điều khiển, hệ thống đèn…)

• Thiết bị nhạy, cần nguồn ổn định và an toàn hơn (ưu tiên biến áp cách ly)

Có thể “lấy 1 pha từ 3 pha” mà không cần biến áp không?

Có trường hợp có thể lấy trực tiếp 220V từ L-N, nhưng:

• Dễ mất cân bằng pha nếu bạn kéo tải 1 pha lớn lên một pha

• Nếu đấu không đúng hoặc quá tải, có thể gây nóng dây, sụt áp, ảnh hưởng hệ thống

Vì vậy, khi tải 1 pha tương đối lớn hoặc dùng dài hạn, dùng biến áp thường an tâm hơn.

Cách tính công suất (kVA) để chọn biến áp chuẩn

Đây là phần quan trọng nhất. Chọn sai kVA sẽ dẫn đến: sụt áp, nóng biến áp, kêu ù, nhảy CB, giảm tuổi thọ thiết bị.

1) Quy tắc chọn dư tải

Thông thường nên chọn biến áp dư 20–30% so với tải thực tế.
Nếu tải có dòng khởi động lớn (motor, máy nén, điều hòa…), nên dư nhiều hơn.

2) Cách quy đổi cơ bản kW → kVA (dễ áp dụng)

• Với tải thuần trở/đèn sưởi: kVA gần bằng kW

• Với tải motor/điều hòa: kVA thường lớn hơn do hệ số công suất (cosφ) và dòng khởi động

Gợi ý nhanh (thực tế dễ dùng):

• Tổng tải ~ 3kW → chọn 4–5kVA

• Tổng tải ~ 5kW → chọn 7.5kVA

• Tổng tải ~ 7kW → chọn 10kVA

• Tổng tải ~ 10kW → chọn 15kVA

Đây là gợi ý nhanh để bạn “ước lượng”. Nếu bạn muốn chuẩn hơn, hãy tính theo dòng tải và đặc tính thiết bị.

3) Lưu ý riêng cho điều hòa, motor, máy nén

Các tải này thường có:

• Dòng khởi động cao (gấp nhiều lần dòng định mức trong thời gian ngắn)

• Nếu chọn biến áp sát công suất, rất dễ sụt áp hoặc quá nhiệt

Vì vậy, với điều hòa/motor: ưu tiên chọn biến áp dư công suất, đặc biệt nếu chạy đồng thời nhiều thiết bị.

Hướng dẫn đấu nối biến áp 3 pha ra 1 pha an toàn

Khuyến nghị: Việc đấu nối điện 3 pha có rủi ro cao, nên để thợ điện/đơn vị kỹ thuật thực hiện. Dưới đây là nguyên tắc để bạn kiểm tra và tránh sai.

1) Trước khi đấu, cần xác định rõ

• Điện vào của bạn là 3 pha 380V dạng nào? Có dây trung tính N hay không?

• Biến áp bạn mua yêu cầu đầu vào: 3 pha 3 dây hay 3 pha 4 dây?

• Đầu ra cần: 220V 1 pha (L-N)

2) Các thiết bị bảo vệ nên có

• CB/aptomat đầu vào phù hợp dòng

• CB đầu ra cho tải 1 pha

• Chống giật (RCD/ELCB) cho đường 220V ra (đặc biệt nơi ẩm ướt)

• Tiếp địa đúng kỹ thuật

3) Lỗi đấu nối thường gặp (rất nên tránh)

• Nhầm giữa L-L và L-N

• Chọn dây dẫn nhỏ, đầu cos lỏng gây nóng – cháy

• Dùng biến áp công suất thấp hơn tải (chạy 1–2 tuần có thể hỏng)

Kinh nghiệm mua biến áp 3 pha ra 1 pha tránh sai lầm

1) Chọn đúng loại: cách ly hay tự ngẫu

• Cần an toàn/giảm nhiễu/thiết bị nhạy → ưu tiên cách ly

• Muốn gọn, tối ưu chi phí, tải không quá nhạy → cân nhắc tự ngẫu

2) Ưu tiên dây đồng, lõi tốt, có bảo hành rõ ràng

• Dây đồng bền và chịu tải tốt hơn (thường “đắt xắt ra miếng”)

• Bảo hành, thông số, tem nhãn rõ

3) Luôn chọn dư công suất nếu tải có khởi động lớn

• Motor/điều hòa/máy nén: chọn dư để tránh sụt áp, nóng

4) Hỏi kỹ: đầu vào 3 pha 3 dây hay 4 dây?

Đây là điểm nhiều người mua nhầm nhất, dẫn tới không lắp được hoặc chạy không ổn định.

Địa Chỉ Mua Biến Áp 3 Pha Ra 1 Pha Dây Đồng Chính Hãng

Nếu bạn đang cần tìm biến áp 3 pha ra 1 pha dây đồng chính hãng để dùng ổn định lâu dài, hạn chế nóng máy và sụt áp khi tải tăng, thì Litanda Việt Nam là lựa chọn đáng cân nhắc nhờ nguồn hàng rõ ràng và hỗ trợ kỹ thuật thực tế trước – trong – sau khi mua.

Vì sao nên mua biến áp 3 pha ra 1 pha dây đồng tại Litanda Việt Nam?

• Hàng chính hãng, thông số rõ ràng: Điện áp vào/ra, công suất kVA, sơ đồ đấu dây minh bạch, dễ kiểm tra.

• Ưu tiên dây đồng: Dây đồng giúp chịu tải tốt hơn, vận hành bền bỉ, phù hợp nhu cầu chạy tải liên tục.

• Tư vấn chọn công suất chuẩn theo tải: Hỗ trợ tính kVA theo danh sách thiết bị (đặc biệt với motor/điều hòa có dòng khởi động lớn).

• Hỗ trợ kỹ thuật đấu nối an toàn: Gợi ý CB phù hợp, tiết diện dây, nguyên tắc cân tải để tránh quá nhiệt và nhảy CB.

• Bảo hành – hậu mãi rõ ràng: An tâm khi sử dụng lâu dài, dễ xử lý nếu phát sinh vấn đề kỹ thuật.

• Có thể đặt theo nhu cầu thực tế: Nhận tư vấn theo yêu cầu điện áp, công suất, môi trường lắp đặt (xưởng, văn phòng, công trình).
