Biến áp là thiết bị không thể thiếu trong các hệ thống điện dân dụng, công nghiệp và điện tử. Trong số đó, biến áp xuyến và biến áp EI là hai loại phổ biến nhất, mỗi loại có cấu tạo, ưu nhược điểm và mục đích sử dụng khác nhau. Vậy biến áp xuyến là gì? Biến áp EI là gì? Loại nào tốt nhất? Hãy cùng tìm hiểu chi tiết ngay dưới đây.

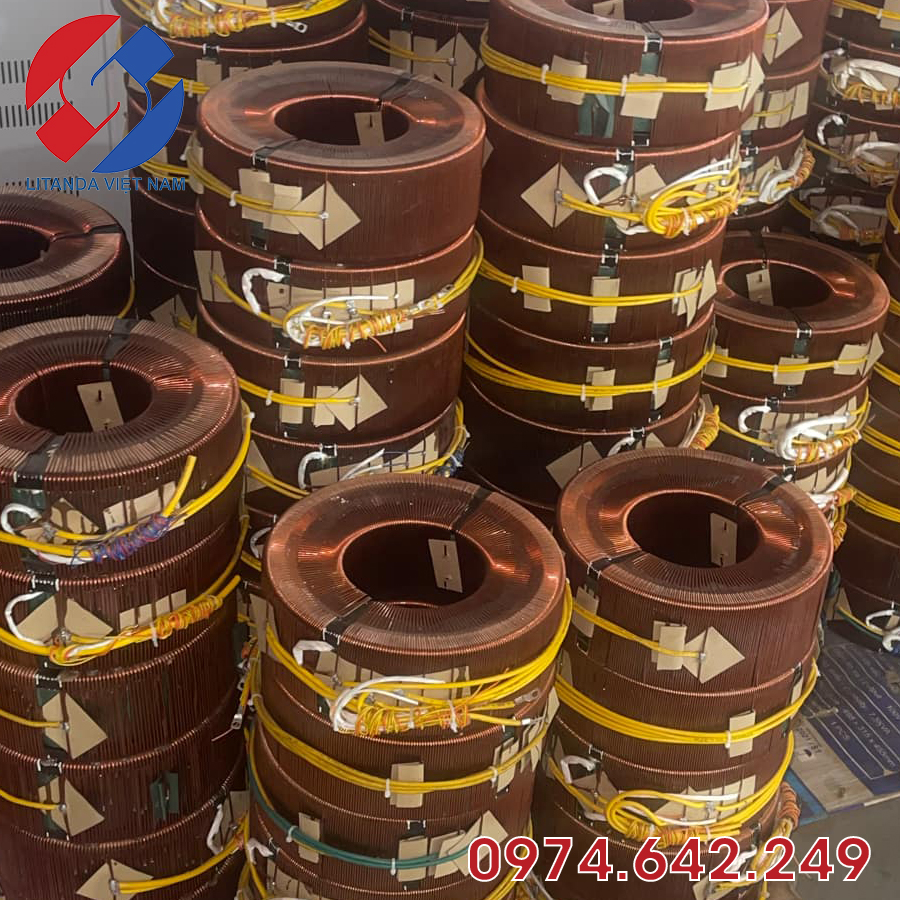

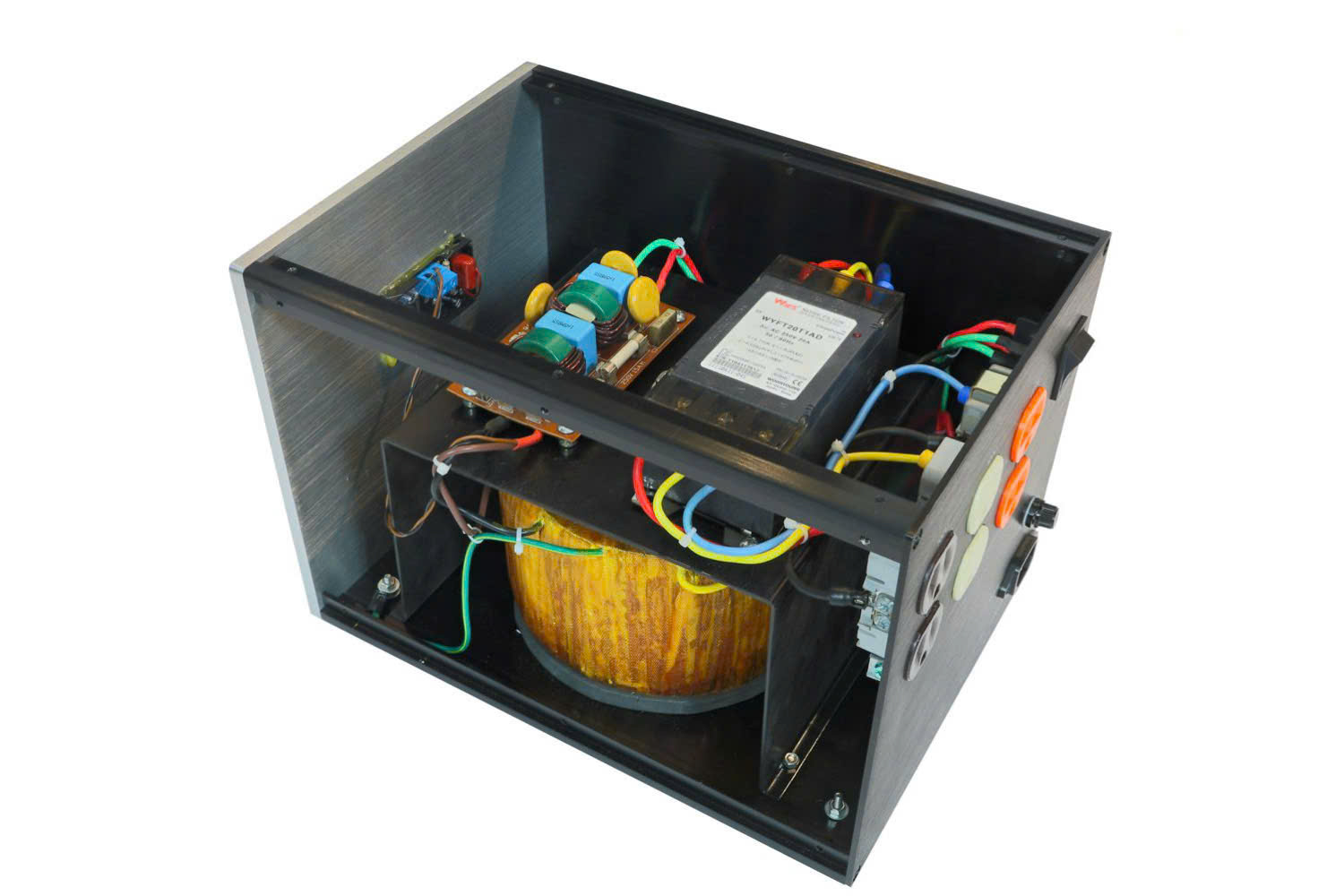

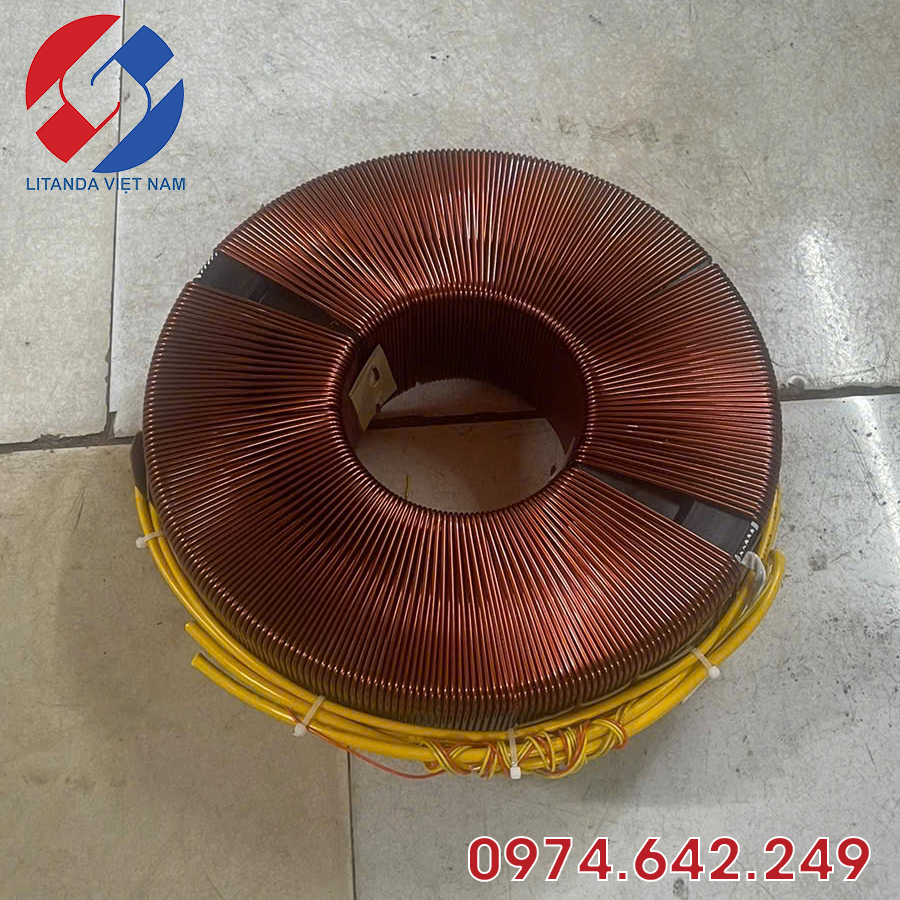

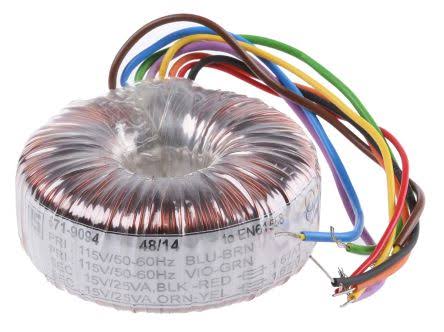

Biến áp xuyến là loại biến áp sử dụng lõi sắt hình vòng tròn (hình xuyến), nổi bật với thiết kế nhỏ gọn và hiệu suất làm việc vượt trội. Nhờ cấu trúc mạch từ khép kín, biến áp xuyến giúp giảm tối đa tổn hao năng lượng và nhiễu điện từ. Chính vì vậy, loại biến áp này được ứng dụng rộng rãi trong công nghiệp điện tử, đặc biệt rất được giới chơi âm thanh (audio) ưa chuộng nhờ khả năng cung cấp nguồn điện sạch, ổn định và ít nhiễu.
Hiệu suất cao: Tổn hao từ thấp giúp giảm thất thoát năng lượng, nâng cao hiệu quả sử dụng điện.
Tỏa nhiệt ít: Hiệu suất cao đồng nghĩa với lượng nhiệt sinh ra thấp, giúp thiết bị vận hành ổn định và bền bỉ hơn.
Thiết kế nhỏ gọn: So với biến áp EI cùng công suất, biến áp xuyến có kích thước nhỏ hơn, dễ lắp đặt trong không gian hẹp.
Hoạt động êm ái: Hầu như không phát ra tiếng ù hay rung, rất phù hợp cho các thiết bị âm thanh cao cấp yêu cầu độ tĩnh cao.
Chi phí/hiệu năng hợp lý: Mức đầu tư tương xứng với hiệu suất và chất lượng mang lại.
Gia công phức tạp: Quá trình sản xuất đòi hỏi kỹ thuật cao và độ chính xác lớn.
Vẫn tồn tại từ thông rò: Dù thấp hơn EI, nhưng nếu kỹ thuật quấn dây hoặc chất lượng lõi không tốt, hiện tượng rò từ vẫn có thể xảy ra.
Yêu cầu thiết kế khắt khe: Để đạt hiệu suất tối ưu, cần tuân thủ nghiêm ngặt các thông số kỹ thuật trong chế tạo.

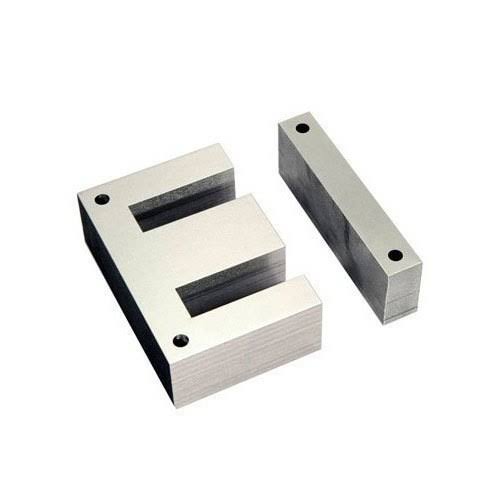

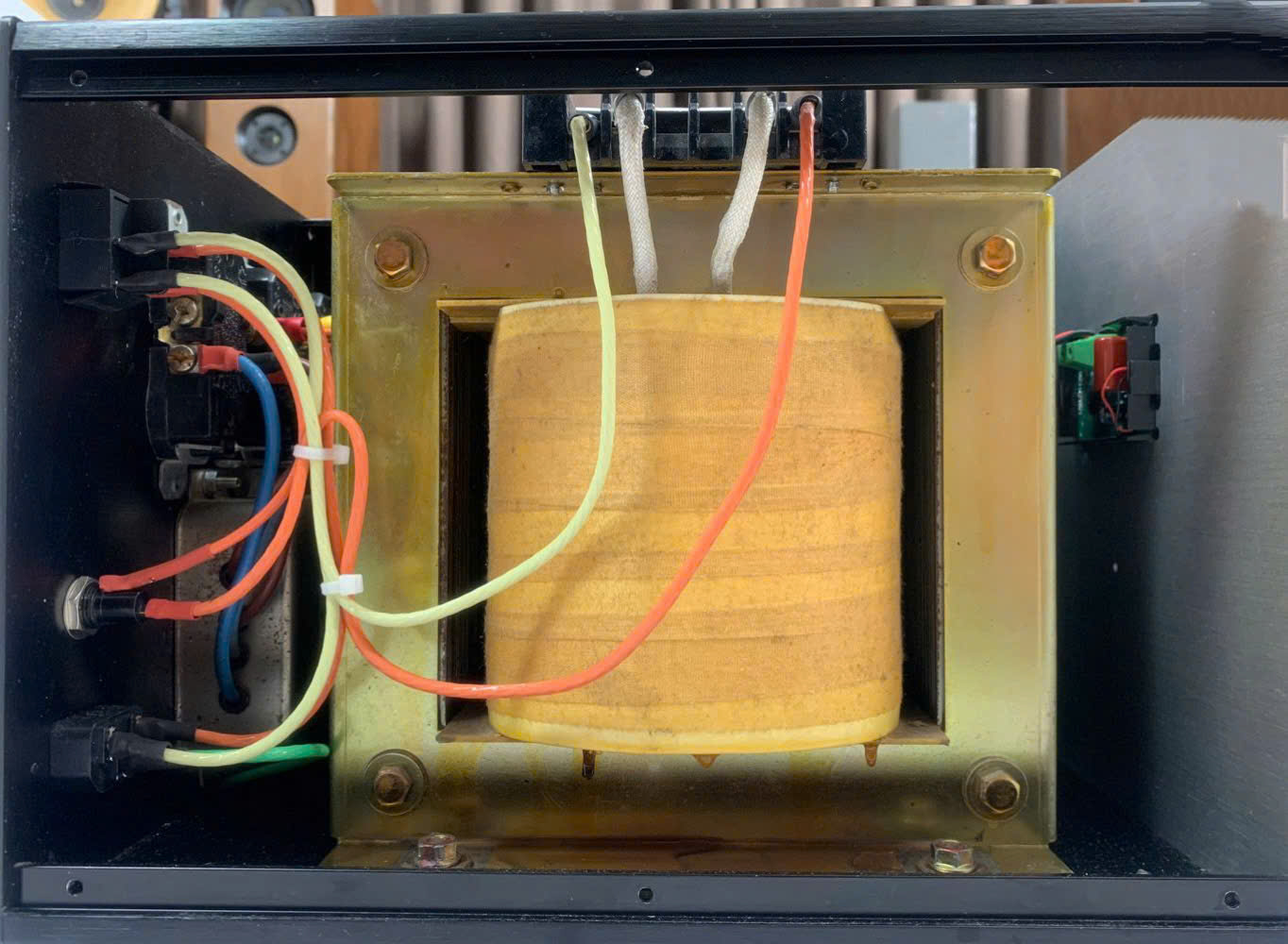

Biến áp lõi EI sử dụng lõi thép ghép từ các lá thép hình chữ E và I, là loại biến áp phổ biến nhất hiện nay. Chúng xuất hiện rộng rãi trong thiết bị điện dân dụng, máy móc công nghiệp và cả các hệ thống âm thanh truyền thống nhờ chi phí thấp và dễ thay thế.
Chi phí sản xuất thấp: Cấu trúc đơn giản, vật liệu dễ gia công.
Dễ bảo trì và thay thế: Phổ biến trên thị trường, linh kiện sẵn có.
Phù hợp nhiều ứng dụng: Từ dân dụng đến công nghiệp.
Tổn hao từ cao: Do cấu tạo ghép lá thép, mức rò rỉ từ thông lớn hơn biến áp xuyến.
Tỏa nhiệt nhiều: Hiệu suất thấp hơn dẫn đến sinh nhiệt cao, cần tản nhiệt tốt.
Dễ phát sinh tiếng ồn: Sau thời gian dài sử dụng, lớp vecni có thể xuống cấp, gây rung và phát tiếng ù.

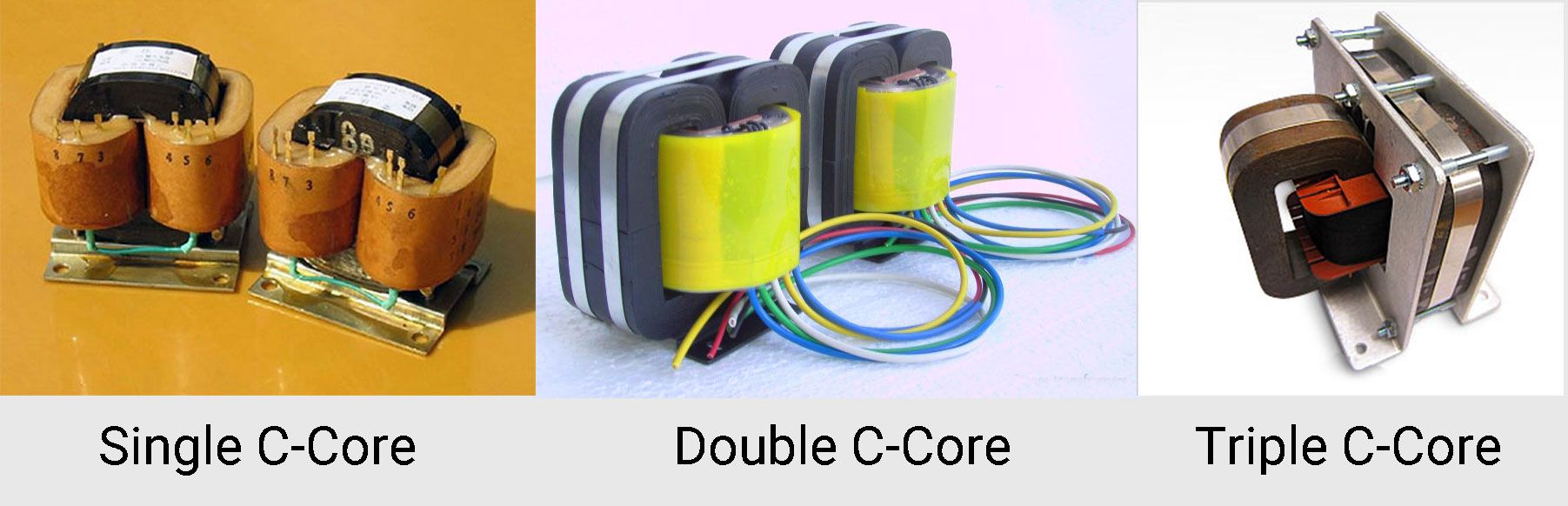

Biến áp lõi C (C-core) là dòng biến áp hiệu suất cao, thường được sử dụng trong các lĩnh vực yêu cầu độ ổn định và độ chính xác lớn như thiết bị y tế, quân sự, công nghệ cao. Trong audio cao cấp, biến áp C-core được đánh giá cao nhờ khả năng tái tạo âm thanh chi tiết, trong trẻo.
Hiệu suất cao – tổn hao thấp: Thiết kế lõi chữ C giúp giảm khe hở không khí và từ trở.
Kích thước gọn: Nhỏ hơn EI cùng công suất.
Đáp ứng tín hiệu tốt: Hoạt động tuyến tính trên dải tần rộng, rất phù hợp cho audio cao cấp.
Vẫn là lõi ghép: Không thể triệt tiêu hoàn toàn từ thông rò, dù thấp hơn EI.
Hạn chế về tùy biến thiết kế: Kích thước lõi thường được tiêu chuẩn hóa.
Chi phí cao: Giá thành vật liệu và gia công lớn hơn EI.
Cấu tạo của biến áp là yếu tố quyết định đến hiệu suất làm việc, kích thước, tổn hao năng lượng và phạm vi ứng dụng. Dưới đây là đặc điểm cấu tạo của ba loại biến áp phổ biến: biến áp xuyến, biến áp EI và biến áp lõi C.

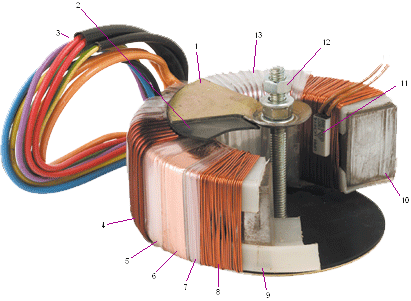

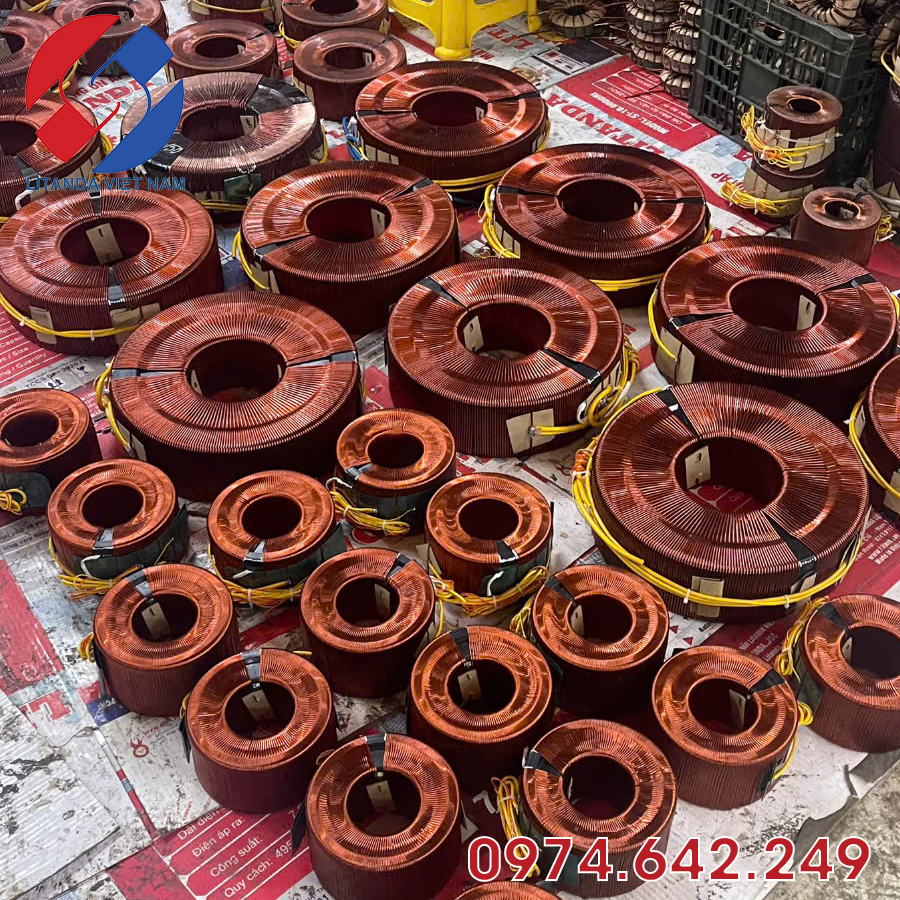

Biến áp xuyến có lõi từ hình tròn (dạng vòng donut) được làm từ thép silic hoặc vật liệu từ tính cao cấp. Dây quấn sơ cấp và thứ cấp được quấn quanh lõi theo dạng đồng tâm, giúp giảm tối đa từ thông rò rỉ. Thiết kế khép kín của lõi giúp biến áp hoạt động êm, giảm nhiễu điện từ và tăng hiệu suất truyền tải điện năng.

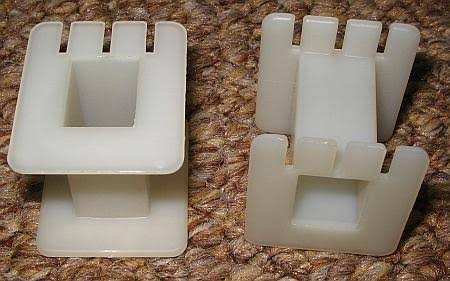

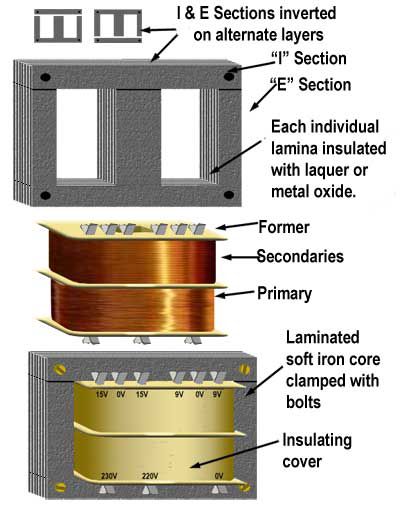

Biến áp EI sử dụng lõi thép ghép từ các lá thép hình chữ E và I xếp chồng lên nhau. Dây quấn được đặt trong bobbin (cuộn dây) nằm giữa lõi E, sau đó được kẹp lại bằng lá thép hình I để tạo thành mạch từ kín. Cấu trúc này đơn giản, dễ sản xuất và phù hợp với nhiều công suất khác nhau, từ nhỏ đến trung bình.
Biến áp lõi C có lõi từ làm bằng thép silic hoặc hợp kim từ tính dạng chữ C ghép lại thành mạch từ kín. Lõi C có thiết kế cho phép tháo lắp dễ dàng, thuận tiện trong việc cuốn dây và bảo trì. Dây quấn cũng được bố trí quanh phần giữa của lõi C, giúp giảm tổn hao lõi và tăng hiệu suất làm việc, đặc biệt trong các ứng dụng yêu cầu tải lớn.
Nguyên lý hoạt động của biến áp dựa trên hiện tượng cảm ứng điện từ – khi dòng điện xoay chiều đi qua cuộn dây sơ cấp sẽ tạo ra từ trường biến thiên, cảm ứng điện áp vào cuộn dây thứ cấp. Dù có cấu tạo khác nhau, biến áp xuyến, biến áp EI và biến áp lõi C đều vận hành dựa trên nguyên lý này, nhưng hiệu suất và đặc điểm vận hành sẽ khác nhau.
Biến áp xuyến sử dụng lõi từ hình vòng tròn khép kín, giúp tập trung toàn bộ từ thông vào lõi, làm giảm tổn hao từ trường. Dòng điện xoay chiều đi qua cuộn sơ cấp tạo ra từ thông biến thiên chạy vòng quanh lõi, cảm ứng điện áp vào cuộn thứ cấp. Cấu trúc đồng tâm giúp biến áp xuyến hoạt động rất êm, hiệu suất cao và nhiễu điện từ cực thấp.
Biến áp EI hoạt động tương tự với dòng điện xoay chiều tạo ra từ trường trong lõi thép hình chữ E. Từ thông lan truyền qua phần chữ I ghép lại tạo thành mạch từ khép kín. Tuy nhiên, do cấu trúc ghép lớp và góc cạnh, sẽ có một phần nhỏ từ thông bị rò rỉ, làm giảm nhẹ hiệu suất. Mặc dù vậy, biến áp EI vẫn hoạt động ổn định và là loại biến áp thông dụng trong nhiều thiết bị dân dụng.
Biến áp lõi C cũng dựa trên nguyên lý cảm ứng điện từ, với dòng điện đi qua cuộn dây sơ cấp tạo từ trường khép kín trong lõi chữ C. Lõi C có độ dẫn từ cao và ít khe hở từ, giúp giảm tổn thất năng lượng. Biến áp lõi C thường được dùng trong các ứng dụng công suất lớn nhờ khả năng hoạt động ổn định và hiệu quả trong thời gian dài.
| Tiêu chí | Biến áp xuyến (Toroidal) | Biến áp EI |
|---|---|---|
| Thiết kế | Sử dụng lõi sắt hình xuyến (vòng tròn), dây quấn đều quanh lõi | Lõi ghép từ các tấm thép hình chữ E và I, quấn quanh trục lõi |
| Hiệu suất | Hiệu suất cao, tổn hao từ thấp, tỏa nhiệt ít | Hiệu suất trung bình, thất thoát từ thông cao hơn |
| Tiếng ồn | Rất êm, hầu như không phát ra tiếng ù hoặc rung | Có thể phát sinh tiếng ù, rung nhẹ sau thời gian sử dụng |
| Kích thước | Thiết kế nhỏ gọn hơn so với EI cùng công suất | Kích thước lớn hơn, chiếm nhiều không gian hơn |
| Chi phí | Chi phí sản xuất và đầu tư cao hơn | Chi phí thấp, dễ sản xuất và phổ biến rộng rãi |
| Ứng dụng | Thiết bị âm thanh cao cấp, điện tử dân dụng, nơi yêu cầu nhỏ gọn và ít nhiễu | Các thiết bị công nghiệp, máy móc lớn, hệ thống điện công suất cao |
Trong ngành điện – điện tử, các loại biến áp như biến áp xuyến, biến áp EI và biến áp lõi C đóng vai trò quan trọng trong việc chuyển đổi điện áp và đảm bảo hiệu suất hoạt động ổn định cho thiết bị. Mỗi loại biến áp có những đặc điểm và ứng dụng riêng biệt:
Biến áp xuyến (toroidal transformer): Được ứng dụng phổ biến trong các thiết bị yêu cầu độ chính xác cao và độ nhiễu thấp như ampli âm thanh, thiết bị y tế, máy phân tích tín hiệu và bộ nguồn cao cấp. Với thiết kế hình vòng tròn và lõi từ khép kín, biến áp xuyến giúp giảm từ trường rò rỉ, hoạt động êm ái và tiết kiệm không gian.
Biến áp EI: Đây là loại biến áp truyền thống, thường thấy trong các bộ nguồn tiêu chuẩn, thiết bị điện dân dụng, mạch điện công nghiệp và máy biến áp trung thế. Biến áp EI có ưu điểm dễ chế tạo, chi phí thấp và dễ dàng bảo trì. Tuy tổn hao từ trường cao hơn biến áp xuyến, nhưng vẫn đảm bảo hiệu quả trong các ứng dụng không đòi hỏi khắt khe về hiệu suất.
Biến áp lõi C (C-core transformer): Thường được sử dụng trong các hệ thống yêu cầu công suất lớn như bộ biến tần, máy hàn, máy biến áp lực và thiết bị điện công nghiệp nặng. Biến áp lõi C có khả năng chịu tải cao, dễ quấn dây và ít tổn hao từ tính, giúp tăng hiệu suất và độ bền của thiết bị trong thời gian dài.
Mỗi loại biến áp đều có ưu và nhược điểm riêng, đặc biệt là về khả năng chống nhiễu và phạm vi ứng dụng. Việc lựa chọn loại nào tốt hơn còn phụ thuộc vào môi trường lắp đặt, yêu cầu kỹ thuật và chất lượng thiết kế của nhà sản xuất.
Biến áp EI có mức rò rỉ từ trường cao hơn, vì vậy dễ gây nhiễu điện từ đến các linh kiện xung quanh. Trong các mạch tín hiệu nhỏ hoặc thiết bị audio, biến áp EI thường phải đặt xa khu vực xử lý tín hiệu. Tuy nhiên, nhờ băng thông hẹp, loại biến áp này lại có lợi thế trong việc hạn chế và triệt nhiễu cao tần.
Biến áp xuyến sử dụng lõi vòng khép kín, giúp giảm đáng kể từ trường rò, có thể đặt gần mạch tín hiệu mà không làm suy giảm chất lượng âm thanh. Dù vậy, do băng thông rộng, biến áp xuyến có xu hướng cho nhiễu cao tần đi qua nhiều hơn nếu không được che chắn tốt.
Biến áp C-Core được xem là giải pháp trung hòa, kết hợp ưu điểm của EI và xuyến, cho độ rò từ thấp, hiệu suất cao và nhiễu nhỏ. Nhược điểm chính là giá thành cao, thường xuất hiện trong các thiết bị audio cao cấp.
khả năng chống nhiễu và hiệu suất không chỉ phụ thuộc vào loại lõi, mà còn bị ảnh hưởng lớn bởi chất lượng vật liệu, kỹ thuật quấn dây và thiết kế tổng thể. Hiện nay, nhiều nhà sản xuất đã tích hợp màng chắn tĩnh điện để nâng cao khả năng chống nhiễu cho cả biến áp EI, xuyến và C-Core.
