Cách Đấu Dây Motor 3 Pha 380V An Toàn, Không Cháy Nổ, Không Hư Motor

Motor 3 pha 380V là thiết bị không thể thiếu trong hệ thống điện công nghiệp, được sử dụng rộng rãi để vận hành máy móc, bơm, quạt, máy nén khí, và nhiều ứng dụng khác. Tuy nhiên, nếu đấu dây motor 3 pha sai kỹ thuật có thể gây cháy nổ, hư hỏng thiết bị, hoặc nguy hiểm cho người sử dụng.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách đấu dây motor 3 pha 380V an toàn, đúng kỹ thuật, giúp bạn yên tâm vận hành lâu dài, không lo sự cố.

Tìm Hiểu Cấu Tạo Và Nguyên Lý Hoạt Động Của Motor 3 Pha

Motor 3 pha (hay còn gọi là động cơ điện 3 pha) là loại thiết bị chuyển đổi năng lượng điện thành cơ năng, được sử dụng rộng rãi trong công nghiệp nhờ khả năng vận hành ổn định và hiệu suất cao. Động cơ này hoạt động dựa trên nguyên lý cảm ứng điện từ: khi dòng điện xoay chiều 3 pha chạy qua các cuộn dây của stato, nó sinh ra từ trường quay đều quanh trục. Từ trường này tác động lên rotor (phần quay của motor), tạo ra mô-men xoắn làm rotor quay theo chiều quay của từ trường.

Motor 3 pha 380V thông thường có 6 đầu dây ra gồm: U1, V1, W1, U2, V2, W2, tương ứng với ba cuộn dây chính trong stato. Tùy theo cách đấu nối – kiểu sao (Y) hoặc kiểu tam giác (Δ) – mà cách liên kết giữa các đầu dây sẽ khác nhau, ảnh hưởng trực tiếp đến điện áp định mức và mô-men làm việc của động cơ.

• Ở kiểu đấu sao (Y), các đầu dây U2, V2, W2 được nối chung lại, thích hợp cho điện áp cao (thường 380V).

• Còn kiểu đấu tam giác (Δ), các đầu dây được nối vòng (U1 với W2, V1 với U2, W1 với V2), phù hợp khi dùng điện áp thấp hơn (thường 220V).

Nhờ cấu tạo khoa học và nguyên lý hoạt động ổn định, motor 3 pha 380V là lựa chọn hàng đầu trong các hệ thống truyền động công nghiệp, máy móc sản xuất và thiết bị cơ khí hiện nay.

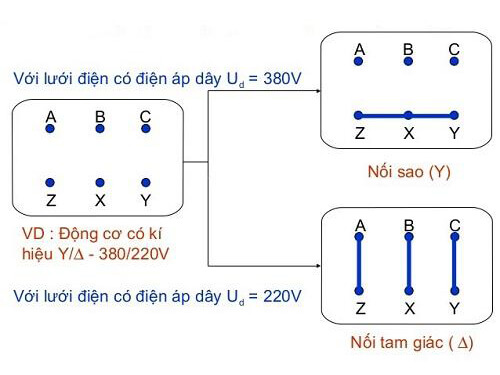

Phân Biệt Hai Kiểu Đấu Dây Motor 3 Pha: Sao (Y) Và Tam Giác (Δ)

Trong hệ thống điện 3 pha, motor có thể được đấu dây theo hai kiểu cơ bản là đấu sao (Y) và đấu tam giác (Δ). Mỗi phương pháp có đặc điểm riêng về cấu hình, ứng dụng, ưu – nhược điểm, ảnh hưởng trực tiếp đến khả năng vận hành của động cơ.

🔹 Kiểu Đấu Sao (Y)

• Cách đấu:
  Ba đầu dây U2, V2, W2 được nối chung lại với nhau tạo thành điểm trung tính. Ba đầu còn lại U1, V1, W1 được nối trực tiếp với nguồn điện 3 pha 380V.

• Ứng dụng:
  Thường được sử dụng cho motor công suất lớn, hoặc khi cần khởi động nhẹ nhàng, giúp giảm dòng điện khởi động và bảo vệ hệ thống điện.

• Ưu điểm:

  • An toàn, ổn định khi vận hành.

  • Giảm dòng khởi động, tránh quá tải cho mạch điện.

• Nhược điểm:

  • Mô-men xoắn khởi động thấp, tốc độ quay thấp hơn so với kiểu tam giác.

  • Không phù hợp với tải nặng cần lực khởi động mạnh.

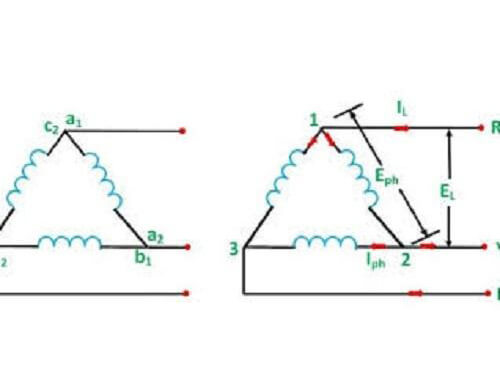

🔹 Kiểu Đấu Tam Giác (Δ)

• Cách đấu:
  Các đầu dây được nối vòng liên tiếp: U1 với W2, V1 với U2, W1 với V2, tạo thành mạch tam giác khép kín. Sau đó, ba điểm nối này được nối vào nguồn điện 3 pha.

• Ứng dụng:
  Phù hợp cho motor công suất nhỏ đến trung bình, hoặc các thiết bị cần mô-men xoắn lớn ngay khi khởi động, như máy nén khí, bơm công nghiệp, máy ép…

• Ưu điểm:

  • Tốc độ quay cao, công suất đầu ra lớn.

  • Hiệu suất hoạt động cao, phù hợp với tải nặng.

• Nhược điểm:

  • Dòng điện khởi động lớn, dễ gây sụt áp hoặc nóng dây nếu nguồn điện yếu.

  • Cần đảm bảo hệ thống điện ổn định khi sử dụng.

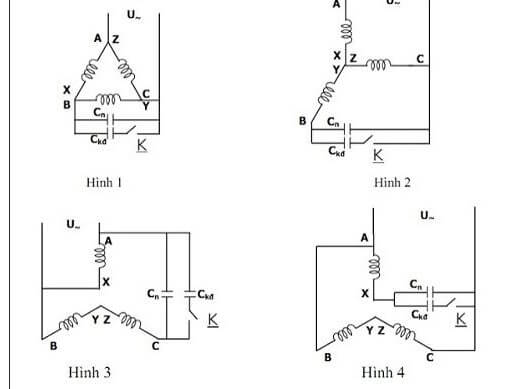

Phân Biệt Hai Kiểu Đấu Dây Motor 3 Pha: Sao (Y) Và Tam Giác (Δ)

🔌 Sơ Đồ Đấu Dây Motor 3 Pha 380V Chuẩn Kỹ Thuật

Trong hệ thống điện công nghiệp, việc đấu dây đúng kỹ thuật cho motor 3 pha 380V là yếu tố quyết định đến hiệu suất và độ bền của động cơ. Dưới đây là hai kiểu đấu dây phổ biến – đấu sao (Y) và đấu tam giác (Δ) – cùng sơ đồ minh họa và hướng dẫn chi tiết.

✅ 1. Sơ Đồ Đấu Sao (Y)

• Cách đấu:
  Ba đầu dây U2, V2, W2 được nối chung lại với nhau, tạo thành điểm trung tính.
  Ba đầu dây còn lại U1, V1, W1 được nối lần lượt với nguồn điện 3 pha:

U1 ——— L1
V1 ——— L2
W1 ——— L3
U2, V2, W2 nối chung lại

• Đặc điểm:

  • Dòng khởi động nhỏ, motor chạy êm và ổn định.

  • Thường dùng cho động cơ công suất lớn hoặc khi cần khởi động nhẹ nhàng.

  • Điện áp giữa mỗi cuộn dây bằng 1/√3 lần điện áp nguồn (≈ 220V khi dùng nguồn 380V).

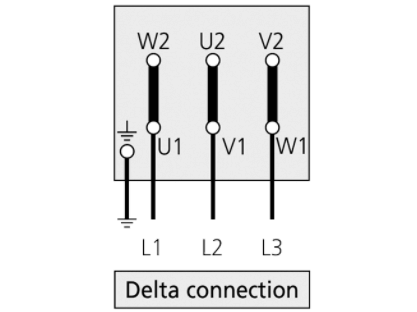

✅ 2. Sơ Đồ Đấu Tam Giác (Δ)

• Cách đấu:
  Ba đầu dây được nối theo vòng khép kín:

U1 ——— L1 —— W2
V1 ——— L2 —— U2
W1 ——— L3 —— V2

• Đặc điểm:

  • Dòng điện khởi động lớn hơn so với đấu sao.

  • Thích hợp cho động cơ công suất nhỏ hoặc tải nặng, cần mô-men xoắn cao ngay khi khởi động.

  • Điện áp giữa mỗi cuộn dây bằng điện áp nguồn (380V).

⚠️ Lưu Ý Quan Trọng Khi Đấu Dây Motor 3 Pha 380V

• Trước khi đấu, phải xác định chính xác các đầu dây bằng đồng hồ đo điện trở hoặc máy test cuộn dây chuyên dụng để tránh nhầm lẫn.

• Đảm bảo nguồn điện ổn định, cầu dao và CB bảo vệ phù hợp công suất motor.

• Khi vận hành lần đầu, nên kiểm tra chiều quay của trục motor và dòng điện mỗi pha để đảm bảo đấu đúng và an toàn.

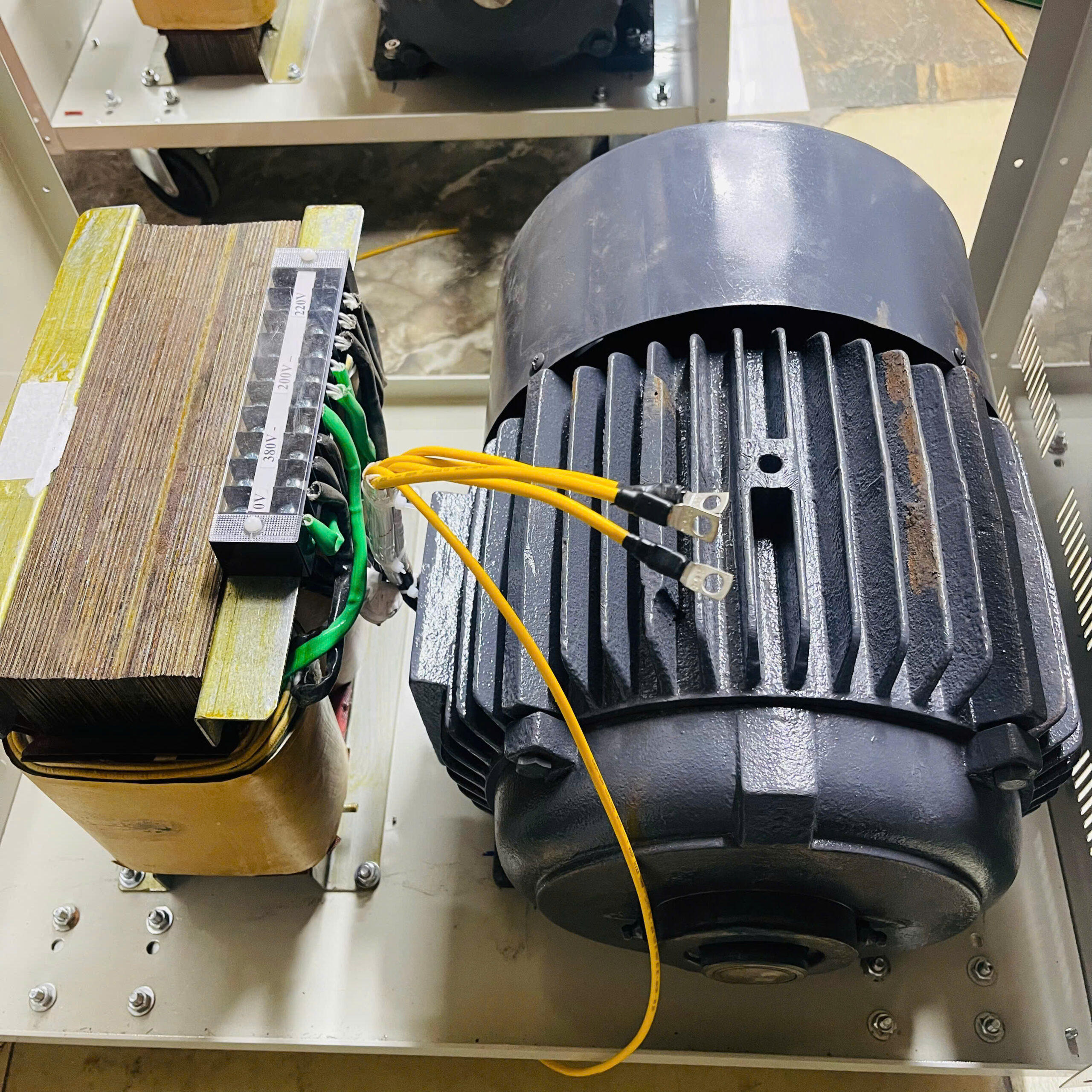

Quy Trình Đấu Dây Motor 3 Pha 380V An Toàn Và Đúng Kỹ Thuật

Đấu dây motor 3 pha 380V đòi hỏi người thực hiện phải nắm rõ quy trình kỹ thuật và các biện pháp an toàn điện. Việc đấu sai hoặc bỏ qua bước kiểm tra có thể gây ra cháy cuộn dây, sụt áp hoặc hư hỏng motor. Dưới đây là 9 bước chi tiết giúp bạn thực hiện đúng và an toàn tuyệt đối:

✅ 1. Ngắt nguồn điện hoàn toàn trước khi thao tác

Trước khi bắt đầu, cần ngắt toàn bộ nguồn điện cấp cho khu vực làm việc. Sử dụng bút thử điện hoặc đồng hồ đo để đảm bảo không còn điện áp dư, tránh nguy cơ giật điện trong quá trình đấu nối.

✅ 2. Kiểm tra thông số kỹ thuật của motor

Đọc kỹ tem nhãn trên motor để xác định:

• Điện áp định mức (Voltage)

• Dòng định mức (Current)

• Công suất (kW hoặc HP)

• Kiểu đấu phù hợp (Y hoặc Δ)
  Thông tin này giúp lựa chọn cách đấu dây chính xác và đảm bảo motor hoạt động ổn định.

✅ 3. Xác định chính xác 6 đầu dây của motor

Dùng đồng hồ đo điện trở hoặc thiết bị test cuộn dây chuyên dụng để xác định đúng các đầu: U1, V1, W1, U2, V2, W2. Việc xác định sai đầu dây có thể khiến motor không khởi động hoặc cháy cuộn.

✅ 4. Chọn kiểu đấu phù hợp (Sao Y hoặc Tam Giác Δ)

• Đấu sao (Y): dành cho motor công suất lớn, khởi động nhẹ, giảm dòng khởi động.

• Đấu tam giác (Δ): phù hợp với motor tải nặng hoặc yêu cầu mô-men xoắn cao ngay khi khởi động.

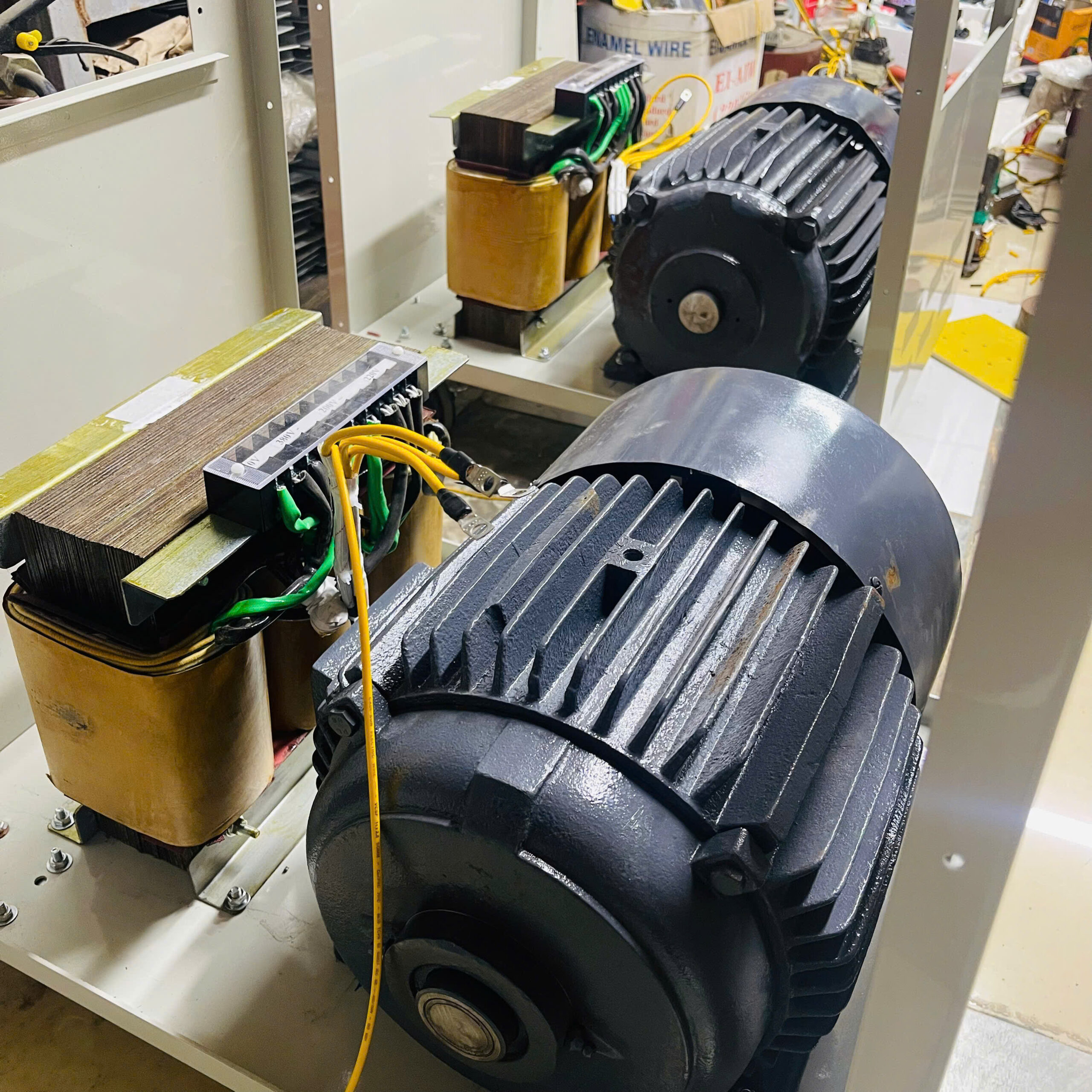

✅ 5. Sử dụng phụ kiện đấu nối chất lượng cao

Dùng domino, đầu cốt, ốc siết và băng keo cách điện đạt tiêu chuẩn. Những vật liệu kém chất lượng có thể gây tia lửa điện hoặc chập mạch khi vận hành lâu dài.

✅ 6. Đấu nối dây tiếp đất (PE)

Luôn nối dây tiếp đất (màu xanh – vàng) vào thân motor để tránh rò điện và bảo vệ an toàn cho người sử dụng trong trường hợp xảy ra sự cố.

✅ 7. Kiểm tra lại toàn bộ kết nối trước khi cấp điện

Đảm bảo các mối nối chặt, đúng thứ tự pha, không có điểm hở hoặc đầu dây bị lộ. Việc kiểm tra kỹ giúp hạn chế rung lắc, phát nhiệt hoặc cháy đầu nối trong quá trình motor hoạt động.

✅ 8. Cấp điện thử không tải và quan sát vận hành

Cho motor chạy thử không tải để kiểm tra chiều quay, độ rung và dòng điện. Nếu các thông số đều ổn định, có thể đưa vào vận hành chính thức.

✅ 9. Điều chỉnh chiều quay khi cần thiết

Nếu motor quay ngược chiều so với yêu cầu, chỉ cần đổi chéo hai pha bất kỳ (ví dụ: L1 ↔ L2). Đây là thao tác đơn giản nhưng phải thực hiện khi đã ngắt nguồn điện để đảm bảo an toàn tuyệt đối.
