Cách Đo Biến Áp Xung Chi Tiết: Quy Trình Kiểm Tra Sống/Chết Chính Xác 100%

Trong kỹ thuật sửa chữa điện tử, biến áp xung đóng vai trò chuyển đổi năng lượng ở tần số cao (từ vài chục kHz đến hàng MHz). Khác với biến áp nguồn thông thường, biến áp xung rất ít khi hỏng theo kiểu đứt cuộn dây mà thường bị chạm chập giữa các vòng dây hoặc bão hòa từ lõi ferrite. Việc nắm vững cách đo biến áp xung sẽ giúp bạn loại trừ hư hỏng nhanh chóng và chính xác. Bài viết này sẽ hướng dẫn bạn các phương pháp đo từ cơ bản dùng đồng hồ vạn năng đến nâng cao dùng máy hiện sóng (Oscilloscope) và bộ kiểm tra chuyên dụng.

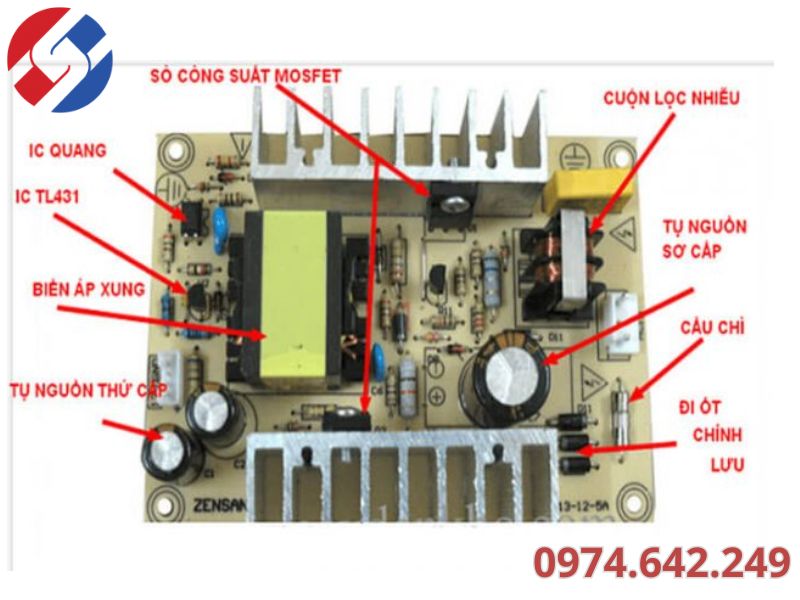

Biến áp xung là gì và tại sao khó đo kiểm?

Biến áp xung (Pulse Transformer) cấu tạo từ lõi Ferrite và các cuộn dây quấn ít vòng. Do làm việc ở tần số cao, số vòng dây thường rất ít, dẫn đến điện trở thuần (R) của cuộn dây cực nhỏ (gần như bằng 0Ω).

Thách thức khi đo kiểm:

• Đồng hồ vạn năng (VOM): Chỉ đo được thông mạch (cuộn dây có đứt hay không). Không thể phát hiện ra hiện tượng chạm chập 1-2 vòng dây bên trong.
• Độ cảm ứng (L): Chỉ số L thay đổi khi lõi Ferrite bị nứt hoặc cuộn dây bị chập, nhưng cần máy đo LCR chuyên dụng mới xác định được.

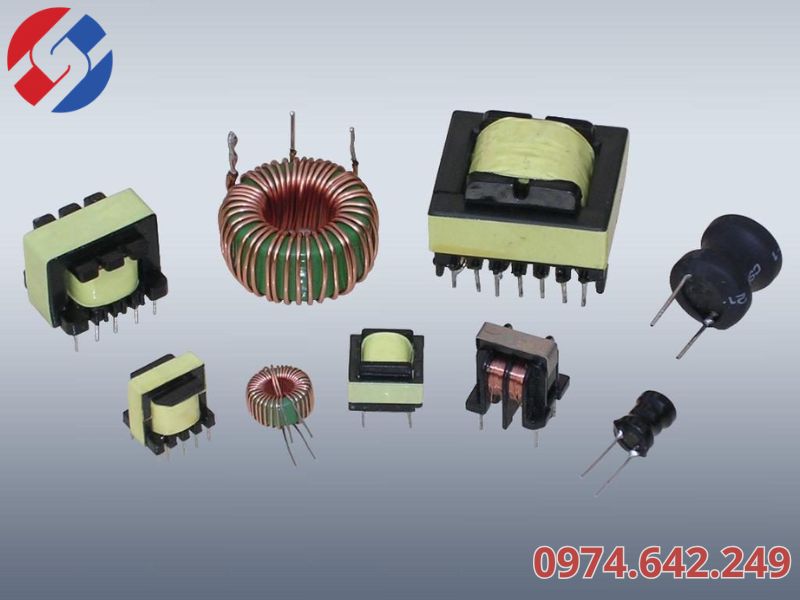

Chuẩn bị trước khi thực hiện cách đo biến áp xung

Để có kết quả chính xác, bạn cần thực hiện các bước chuẩn bị sau:

1. Xả điện tụ lọc nguồn: Trước khi đo biến áp xung trong mạch, phải xả hết điện ở tụ lọc nguồn chính (tụ 400V) để tránh làm hỏng đồng hồ đo và đảm bảo an toàn.
2. Cô lập linh kiện: Tốt nhất nên nhổ biến áp xung ra khỏi mạch để tránh các linh kiện xung quanh (diode, tụ điện, Mosfet) làm sai lệch kết quả đo.
3. Vệ sinh chân linh kiện: Đảm bảo các chân biến áp sạch rỉ sét để tiếp xúc tốt nhất với que đo.

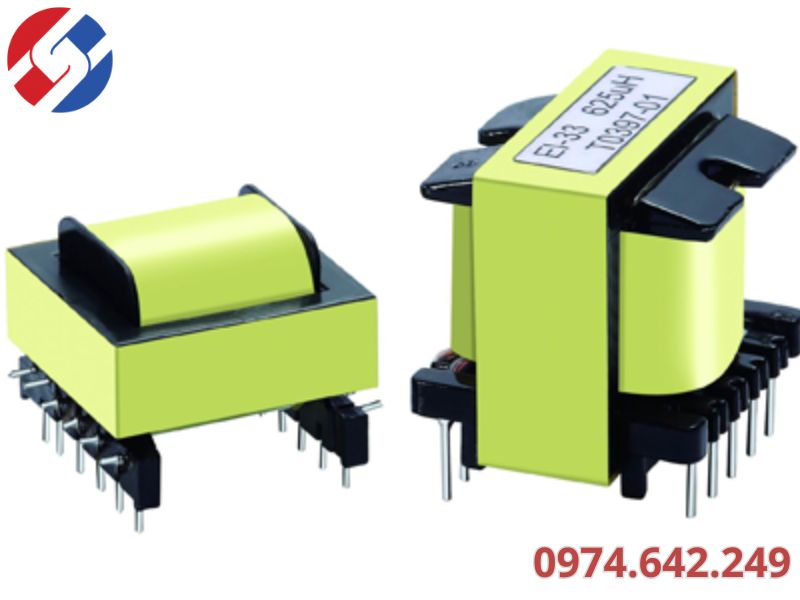

Các phương pháp đo biến áp xung phổ biến nhất

Cách đo biến áp xung bằng đồng hồ vạn năng (VOM)

Đây là bước kiểm tra sơ bộ để xác định xem cuộn dây có bị đứt hay chạm vỏ hay không.

• Kiểm tra thông mạch: Để thang đo $X1$ hoặc $X10$. Đo lần lượt các cặp chân của từng cuộn dây (Sơ cấp, Thứ cấp, Cuộn hồi tiếp). Kim đồng hồ phải lên gần bằng 0. Nếu kim không lên, cuộn dây đó đã bị đứt.
• Kiểm tra cách điện: Để thang đo $X10K$. Đo giữa cuộn sơ cấp và thứ cấp, giữa các cuộn dây với lõi Ferrite. Kim đồng hồ tuyệt đối không được lên. Nếu kim lên dù chỉ một chút, biến áp đã bị rò điện, cực kỳ nguy hiểm.

Cách đo bằng bộ kiểm tra chập mạch cuộn dây (Flyback Tester)

Đây là phương pháp hiệu quả nhất để phát hiện chập vòng dây (shorted turns). Bộ kiểm tra này đưa một xung điện vào cuộn dây và đo phản hồi.

• Kết quả tốt: Các đèn LED trên bộ kiểm tra sáng hết (hiện tượng cộng hưởng tốt).
• Kết quả hỏng: Chỉ sáng 1-2 đèn hoặc không sáng đèn nào. Điều này khẳng định biến áp bị chập vòng dây bên trong dù đo thông mạch vẫn tốt.

Cách đo biến áp xung bằng máy hiện sóng (Oscilloscope)

Dành cho thợ chuyên nghiệp muốn kiểm tra biến áp đang hoạt động trong mạch.

• Quan sát dạng sóng tại chân Drain của Mosfet hoặc chân biến áp.
• Nếu dạng sóng có hiện tượng “ring” (dao động tắt dần) quá ngắn hoặc bị méo dạng bất thường, có thể biến áp đã bị bão hòa từ hoặc chạm chập.

Các lỗi thường gặp ở biến áp xung

Khi thực hiện cách đo biến áp xung, bạn nên chú ý các lỗi điển hình sau:

1. Chạm chập cuộn dây: Do lớp sơn cách điện bị bong tróc bởi nhiệt độ cao. Đây là lỗi phổ biến nhất.
2. Đứt dây đồng: Thường xảy ra ở các điểm nối chân (pin) do rung động hoặc oxy hóa.
3. Lõi Ferrite bị nứt/vỡ: Làm thay đổi độ từ thẩm, khiến biến áp không thể truyền tải đủ công suất, gây nóng Mosfet công suất.
4. Phóng điện (Arcing): Xảy ra khi khoảng cách giữa các lớp quấn không đảm bảo, thường nghe thấy tiếng “tạch tạch” khi máy chạy.

Mẹo nhận biết biến áp xung hỏng qua ngoại quan

Trước khi dùng máy đo, bạn có thể quan sát bằng mắt thường:

• Vỏ bọc nhựa hoặc băng dính cách điện bị biến màu (vàng sậm hoặc cháy đen).
• Lõi Ferrite có vết nứt hoặc bị lỏng lẻo.
• Có mùi khét đặc trưng của lớp sơn cách điện bị cháy.

Địa chỉ cung cấp biến áp, ổn áp và thiết bị điện uy tín

Việc sửa chữa biến áp xung đòi hỏi kỹ thuật cao, nhưng đối với các hệ thống điện lớn, việc chọn mua thiết bị mới từ các thương hiệu uy tín là giải pháp tối ưu hơn cả. Công ty Cổ phần Litanda Việt Nam tự hào là đơn vị cung cấp các giải pháp nguồn điện hàng đầu, từ máy biến áp công nghiệp đến các dòng ổn áp dân dụng.

Thương hiệu Litanda, Lioa – Chất lượng dẫn đầu thị trường

Chúng tôi cung cấp đa dạng các sản phẩm điện năng đạt chuẩn chất lượng cao:

• Máy biến áp Litanda: Sử dụng 100% dây đồng nguyên chất, lõi thép silic định hướng, đảm bảo hiệu suất cực cao và độ bền vượt trội so với các dòng dây nhôm.
• Máy ổn áp Litanda & Lioa: Thiết bị không thể thiếu để bảo vệ các bộ nguồn xung nhạy cảm khỏi sự cố trồi sụt điện áp lưới.
• Biến áp cách ly: Giải pháp an toàn tuyệt đối cho xưởng sửa chữa điện tử, giúp thợ kỹ thuật tránh bị giật khi đo kiểm các mạch điện sống.

Tất cả sản phẩm của chúng tôi đều được bảo hành chính hãng, hỗ trợ kỹ thuật tận nơi và cam kết thông số chuẩn xác như công bố.

Thông tin liên hệ Công ty Cổ phần Litanda Việt Nam

Quý khách hàng cần tư vấn về kỹ thuật điện hoặc đặt mua sản phẩm ổn áp, biến áp chất lượng cao, xin vui lòng liên hệ:

• Công ty Cổ phần Litanda Việt Nam
• Showroom Hà Nội 2: Số 21 Liền Kề 18 – Lô B1.4 – Khu Đô Thị Thanh Hà – Q. Hà Đông – Hà Nội.
• Showroom Hồ Chí Minh 1: Số 119/61 Trung Mỹ Tây – Khu Phố 2- Quận 12 – TP. Hồ Chí Minh​.
• Hotline: 0974.642.249
• Email: vietnamlitanda@gmail.com

Thực hiện đúng cách đo biến áp xung không chỉ giúp bạn tiết kiệm thời gian sửa chữa mà còn tránh được những hư hỏng dây chuyền cho các linh kiện đắt tiền khác như Mosfet hay IC nguồn. Hãy luôn bắt đầu từ việc kiểm tra nguội bằng đồng hồ vạn năng trước khi tiến hành các phép đo kiểm sâu hơn.
