Cách Đọc Thông Số Máy Biến Áp: Giải Mã Chi Tiết Các Ký Hiệu Kỹ Thuật

Trên mỗi máy biến áp khi xuất xưởng đều được gắn một tấm biển nhãn (Nameplate) chứa đựng toàn bộ “lý lịch” kỹ thuật của thiết bị. Tuy nhiên, không phải ai cũng hiểu hết ý nghĩa của các ký hiệu viết tắt hay các con số định mức. Việc nắm vững cách đọc thông số máy biến áp là cực kỳ quan trọng để đảm bảo lắp đặt đúng sơ đồ, vận hành an toàn và bảo trì hiệu quả. Bài viết này sẽ hướng dẫn bạn cách phân tích từng hạng mục trên nhãn máy, từ công suất, điện áp đến các thông số phức tạp như tổ nối dây hay điện áp ngắn mạch.

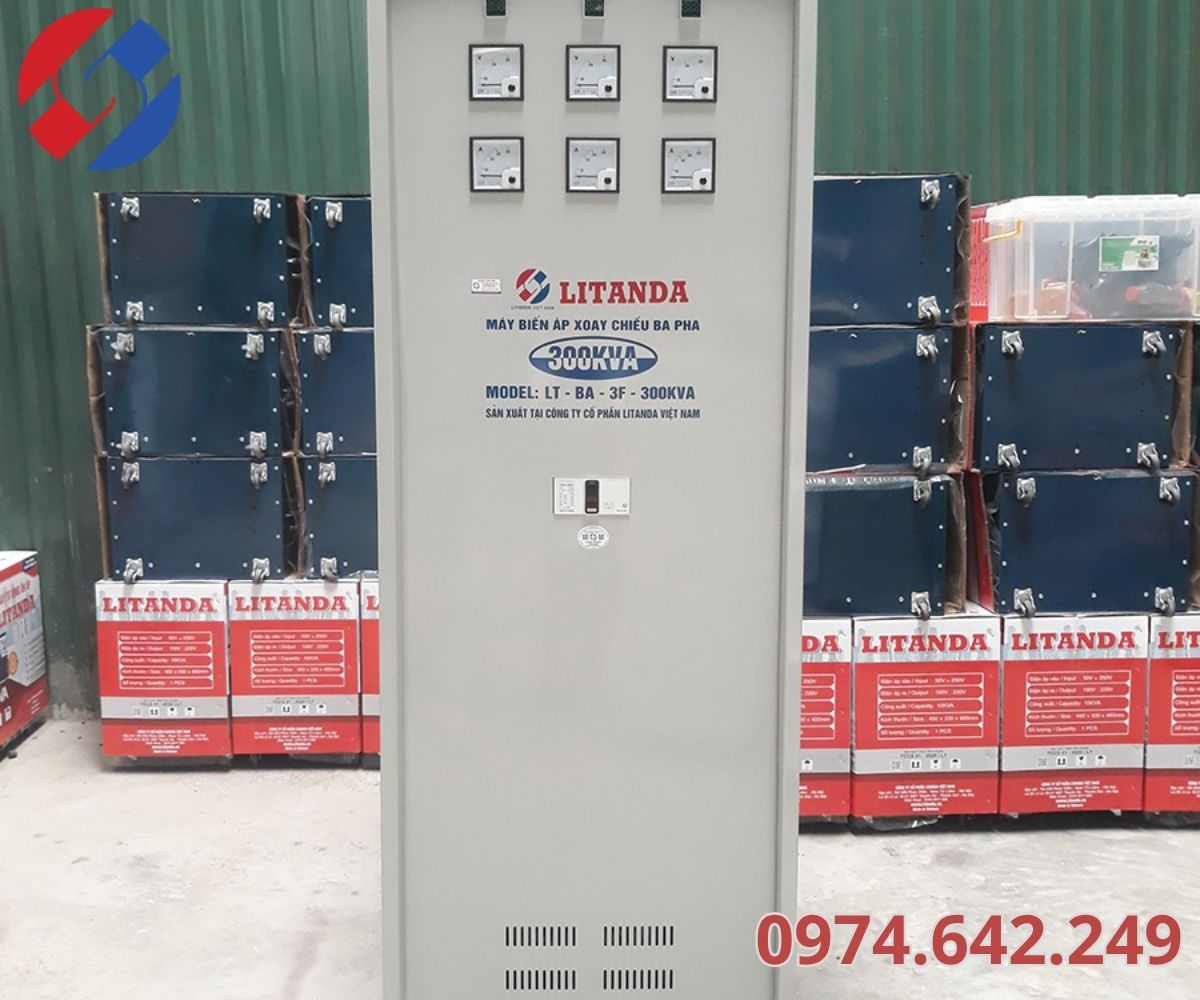

Tại sao phải biết cách đọc thông số máy biến áp?

Việc đọc hiểu các thông số kỹ thuật mang lại những lợi ích thực tế sau:

• Tránh quá tải: Biết chính xác công suất định mức để không đấu nối quá nhiều thiết bị tiêu thụ.
• Đấu nối chính xác: Dựa vào tổ nối dây và điện áp để kết nối đúng lưới điện sơ cấp và thứ cấp.
• Lựa chọn thiết bị bảo vệ: Tính toán dòng điện định mức để chọn Aptomat (MCCB) hoặc cầu chì phù hợp.
• Vận hành song song: Đảm bảo các điều kiện về điện áp ngắn mạch và tổ nối dây khi cần ghép nhiều máy biến áp với nhau.

Giải mã các thông số cơ bản trên nhãn máy biến áp

Dưới đây là các mục quan trọng nhất mà bạn cần lưu tâm khi thực hiện cách đọc thông số máy biến áp:

Công suất định mức ($S_{dm}$ – kVA)

Đây là đại lượng biểu thị khả năng tải điện liên tục của máy biến áp. Đơn vị thường dùng là kVA (Kilovolt-Ampere).

• Lưu ý: Công suất này là công suất biểu kiến. Để tính công suất thực (kW), bạn cần nhân với hệ số công suất $\cos\phi$ (thường khoảng 0.8).

Điện áp định mức ($U_{dm}$ – V hoặc kV)

Thông thường sẽ có hai mức điện áp:

• Sơ cấp (Primary): Điện áp đầu vào (ví dụ: 22kV, 380V).
• Thứ cấp (Secondary): Điện áp đầu ra (ví dụ: 0.4kV, 220V, 110V).

Dòng điện định mức ($I_{dm}$ – A)

Dòng điện tối đa cho phép chạy qua cuộn dây mà không làm máy bị nóng quá giới hạn. Dòng điện này được tính toán dựa trên công suất và điện áp:

$$I = \frac{S}{\sqrt{3} \cdot U} \text{ (đối với máy 3 pha)}$$

Tần số định mức ($f$ – Hz)

Tại Việt Nam, tần số lưới điện tiêu chuẩn là 50Hz. Bạn cần kiểm tra thông số này, đặc biệt là với các máy biến áp nhập khẩu từ Mỹ hoặc Nhật (nơi có thể dùng 60Hz).

Các thông số kỹ thuật nâng cao cần chú ý

Khi thực hiện cách đọc thông số máy biến áp chuyên sâu, bạn sẽ gặp các ký hiệu sau:

Tổ nối dây (Vector Group)

Ký hiệu như Dyn11, Yy0, Yd11…

• Chữ in hoa (D, Y): Cách nối dây phía sơ cấp (Tam giác hoặc Sao).
• Chữ thường (y, n, d): Cách nối dây phía thứ cấp.
• Con số (11, 0): Góc lệch pha giữa điện áp sơ cấp và thứ cấp (tính theo mặt đồng hồ).
• Ký hiệu ‘n’: Có dây trung tính đưa ra ngoài.

Điện áp ngắn mạch ($U_k\%$)

Đây là thông số đặc trưng cho trở kháng nội bộ của máy biến áp. Nó quyết định khả năng chịu dòng ngắn mạch và độ sụt áp của máy khi mang tải. Thông thường $U_k$ dao động từ 4% đến 6%.

Kiểu làm mát (Cooling Method)

Các ký hiệu phổ biến:

• ONAN: Làm mát bằng dầu tự nhiên, không khí tự nhiên.
• ONAF: Làm mát bằng dầu tự nhiên, quạt cưỡng bức.
• AN: Máy biến áp khô làm mát bằng không khí tự nhiên.

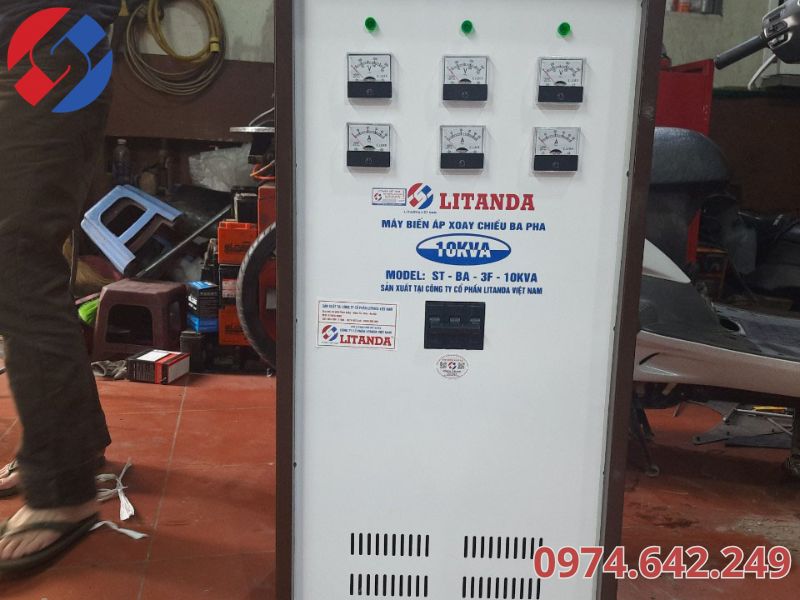

Ý nghĩa của các chỉ số về môi trường và bảo vệ

• Cấp cách điện (Insulation Class): Ký hiệu bằng các chữ cái như A, B, F, H. Mỗi cấp tương ứng với một nhiệt độ làm việc tối đa (ví dụ: Cấp H chịu được tới 180°C).
• Cấp bảo vệ (IP): Khả năng chống bụi và nước. Ví dụ IP20 (dùng trong nhà), IP54 (có thể dùng ngoài trời có mái che).
• Trọng lượng: Bao gồm trọng lượng dầu, trọng lượng ruột máy và tổng trọng lượng. Thông tin này phục vụ cho việc vận chuyển và thiết kế bệ móng.

Những sai lầm cần tránh khi đọc thông số

• Nhầm lẫn giữa kVA và kW: Dẫn đến việc chọn máy bị thiếu công suất khi tải có hệ số $\cos\phi$ thấp.
• Bỏ qua tần số: Máy 60Hz mang về chạy lưới 50Hz sẽ gây nóng máy và nhanh hỏng lõi từ.
• Không chú ý đến sơ đồ đấu dây: Dẫn đến việc đấu ngược pha hoặc cháy máy ngay khi đóng điện.

Đơn vị cung cấp Máy Biến Áp, Ổn Áp uy tín và chất lượng

Việc hiểu đúng cách đọc thông số máy biến áp là nền tảng, nhưng sở hữu một thiết bị có thông số chuẩn xác và linh kiện cao cấp mới là yếu tố quyết định độ bền. Công ty Cổ phần Litanda Việt Nam tự hào là nhà sản xuất và phân phối các dòng máy biến áp, ổn áp đạt tiêu chuẩn quốc tế tại thị trường Việt Nam.

Tại sao nên chọn Litanda và Lioa?

Chúng tôi cam kết mang đến những sản phẩm có thông số kỹ thuật minh bạch và chất lượng vượt trội:

• Sử dụng 100% dây đồng: Khác với các dòng dây nhôm giá rẻ, sản phẩm Litanda dùng đồng nguyên chất, giúp chịu tải tốt, giảm tổn hao và có tuổi thọ trên 20 năm.
• Lõi thép Silic cao cấp: Giảm dòng điện xoáy (Foucault), giúp máy chạy êm và siêu tiết kiệm điện.
• Đa dạng chủng loại: Từ máy biến áp 3 pha công nghiệp, biến áp tự ngẫu đổi nguồn đến các dòng ổn áp Litanda, Lioa chính hãng.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi sẽ hướng dẫn bạn tận tình cách đọc thông số máy biến áp phù hợp nhất với nhu cầu thực tế.

Thông tin liên hệ Công ty Cổ phần Litanda Việt Nam

Quý khách hàng cần tư vấn thiết kế, báo giá hoặc hỗ trợ kỹ thuật về các thiết bị ổn áp, biến áp, xin vui lòng liên hệ:

• Công ty Cổ phần Litanda Việt Nam
• Showroom Hà Nội 2: Số 21 Liền Kề 18 – Lô B1.4 – Khu Đô Thị Thanh Hà – Q. Hà Đông – Hà Nội.
• Showroom Hồ Chí Minh 1: Số 119/61 Trung Mỹ Tây – Khu Phố 2 – Quận 12 – TP. Hồ Chí Minh​.
• Hotline: 0974.642.249
• Email: vietnamlitanda@gmail.com

Thành thạo cách đọc thông số máy biến áp không chỉ giúp bạn trở thành một người sử dụng thông thái mà còn bảo vệ an toàn cho cả hệ thống điện và tính mạng con người. Đừng bao giờ bỏ qua bất kỳ ký hiệu nào trên nhãn máy, dù là nhỏ nhất.

Nếu bạn đang tìm kiếm một thiết bị điện có thông số chuẩn, vận hành bền bỉ và tiết kiệm, hãy đặt niềm tin vào các sản phẩm từ Litanda Việt Nam. Liên hệ ngay Hotline 0974.642.249 để được hỗ trợ 24/7!
