Cách Kiểm Tra Máy Biến Áp 3 Pha: Quy Trình Kỹ Thuật Chi Tiết Từ A-Z

Máy biến áp 3 pha là thiết bị cốt lõi trong hệ thống điện công nghiệp và truyền tải. Việc xảy ra sự cố trên máy biến áp 3 pha không chỉ gây gián đoạn sản xuất mà còn tiềm ẩn nguy cơ cháy nổ, hư hỏng toàn bộ hệ thống điện của nhà máy. Do đó, nắm vững cách kiểm tra máy biến áp 3 pha định kỳ là yêu cầu bắt buộc đối với mọi kỹ sư và nhân viên vận hành điện. Bài viết này sẽ hướng dẫn bạn quy trình kiểm tra toàn diện, từ quan sát ngoại quan đến các phép đo điện trở, cách điện chuyên sâu để đảm bảo thiết bị luôn hoạt động ở trạng thái tốt nhất.

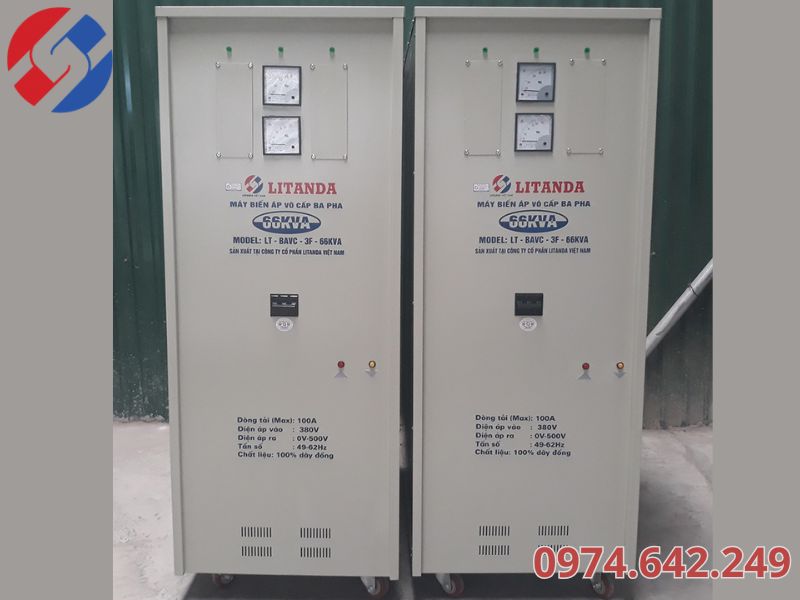

Tại sao cần thực hiện cách kiểm tra máy biến áp 3 pha định kỳ?

Khác với máy 1 pha dân dụng, máy biến áp 3 pha có cấu tạo phức tạp hơn với 3 cuộn dây sơ cấp và 3 cuộn dây thứ cấp quấn trên cùng một lõi từ. Việc kiểm tra định kỳ giúp:

• Phát hiện sự mất cân bằng giữa các pha: Đảm bảo điện áp và dòng điện của 3 pha đồng đều, tránh gây nóng máy cục bộ.
• Đánh giá chất lượng cách điện: Ngăn ngừa hiện tượng phóng điện giữa các pha hoặc rò điện ra vỏ.
• Kéo dài tuổi thọ thiết bị: Xử lý sớm các vấn đề về dầu làm mát, độ ẩm hoặc lỏng đầu cos.
• Tối ưu chi phí vận hành: Tránh các đợt dừng máy đột ngột gây thiệt hại kinh tế lớn cho doanh nghiệp.

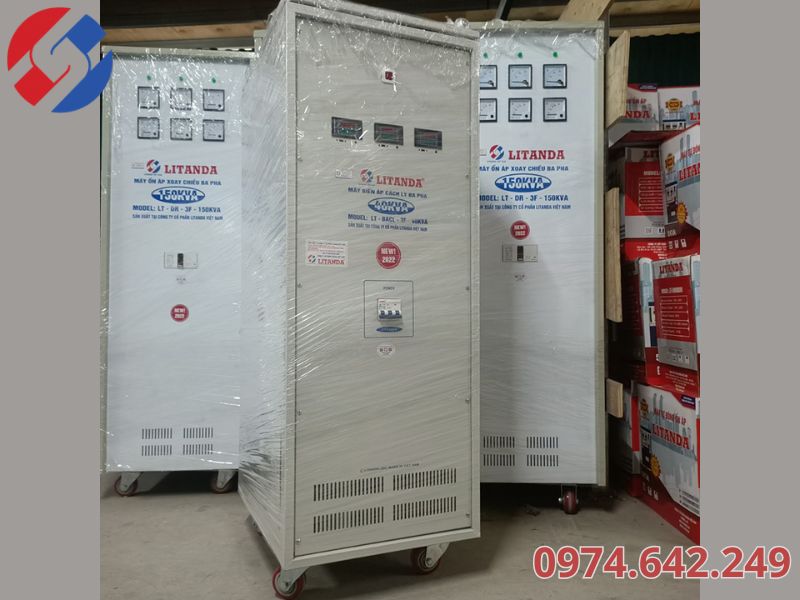

Quy trình kiểm tra ngoại quan và môi trường vận hành

Trước khi sử dụng các thiết bị đo đạc, bạn cần thực hiện bước kiểm tra bằng mắt (Visual Inspection).

Kiểm tra tình trạng vật lý

• Vỏ máy: Có dấu hiệu rỉ sét, nứt vỡ hay biến dạng do va đập không?
• Hệ thống tản nhiệt: Các cánh tản nhiệt có bị bụi bẩn bám dày hoặc có vật lạ cản trở luồng gió không?
• Đầu sứ (Bushing): Kiểm tra các sứ cách điện có bị nứt, sứt mẻ hay có vết phóng điện dọc thân sứ không.

Kiểm tra mức dầu và rò rỉ (Đối với biến áp dầu)

• Quan sát qua ống thủy hoặc đồng hồ báo mức dầu để đảm bảo dầu luôn nằm trong vạch định mức.
• Kiểm tra các van xả, gioăng phớt xem có hiện tượng rò rỉ dầu hay không. Màu sắc của dầu phải trong, nếu chuyển sang màu tối đục chứng tỏ dầu đã bị oxy hóa hoặc nhiễm bẩn.

Kiểm tra các mối nối điện

• Các đầu cực 3 pha (U, V, W) phải được siết chặt. Nếu thấy đầu cos bị đổi màu (sang tím hoặc đen), đó là dấu hiệu của việc tiếp xúc kém gây phát nhiệt cực bộ.

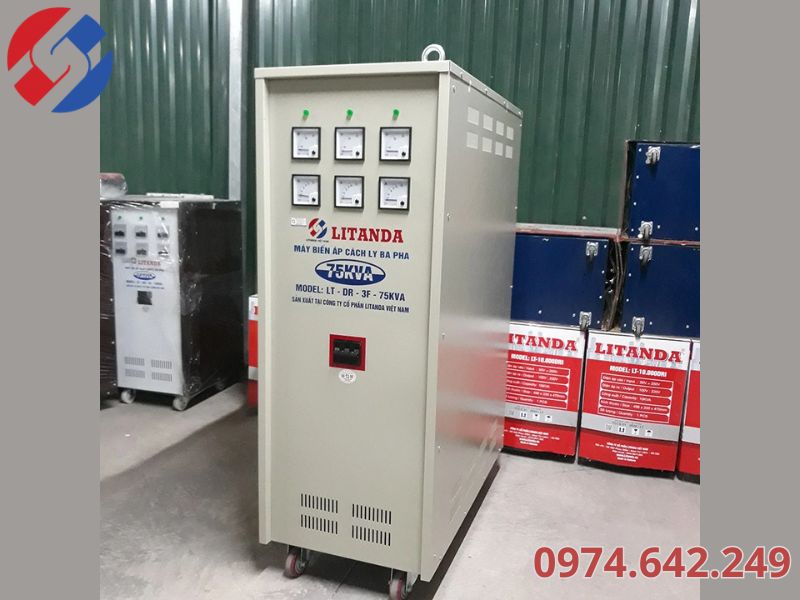

Các phép đo điện quan trọng trong cách kiểm tra máy biến áp 3 pha

Đây là phần trọng tâm kỹ thuật, yêu cầu sử dụng đồng hồ vạn năng và Megohm-met chuyên dụng.

Đo điện trở cách điện (Insulation Resistance Test)

Đây là phép đo quan trọng nhất để đánh giá độ an toàn. Sử dụng Megohmmeter (điện áp thử 1000V hoặc 2500V tùy cấp điện áp máy).

• Đo giữa các cuộn dây với nhau: Pha A-B, B-C, C-A.
• Đo giữa các cuộn dây với vỏ: A-Gnd, B-Gnd, C-Gnd.
• Tiêu chuẩn: Trị số cách điện thường phải đạt trên $1M\Omega$ cho mỗi 1kV điện áp định mức. Nếu kết quả thấp hơn đáng kể, máy có thể bị ẩm hoặc lão hóa cách điện.

Đo thông mạch và điện trở cuộn dây (Winding Resistance)

Sử dụng đồng hồ vạn năng ở thang đo điện trở thấp.

• Đo điện trở của 3 cuộn dây sơ cấp và 3 cuộn dây thứ cấp.
• Yêu cầu: Trị số điện trở giữa 3 pha phải tương đương nhau (sai lệch thường không quá 2-3%). Nếu một pha có điện trở vọt cao, có thể mối nối bên trong bị lỏng; nếu quá thấp, có thể bị chập lớp.

Kiểm tra tỷ số biến (Voltage Ratio Test)

Cấp một điện áp thấp vào phía sơ cấp và đo điện áp ở phía thứ cấp của từng pha. Việc so sánh tỷ số $U_1/U_2$ giữa các pha giúp xác định xem số vòng dây bên trong có bị chập hay không.

Những lưu ý an toàn “sắt đá” khi kiểm tra

Khi thực hiện cách kiểm tra máy biến áp 3 pha, an toàn là trên hết:

• Ngắt nguồn hoàn toàn: Đảm bảo máy đã được cách ly khỏi lưới điện và có biển cảnh báo tại cầu dao.
• Xả điện tích: Cuộn dây máy biến áp 3 pha có tính cảm kháng và dung kháng rất lớn, phải dùng sào tiếp địa để xả điện trước khi chạm vào các đầu cực.
• Nhân sự: Nên có ít nhất 2 người thực hiện để hỗ trợ nhau trong các tình huống khẩn cấp.

Các lỗi điển hình thường gặp ở máy biến áp 3 pha

1. Mất pha: Điện áp đầu ra chỉ còn 2 pha hoặc 1 pha, khiến động cơ 3 pha phía sau bị cháy.
2. Lệch pha: Điện áp các pha không đều do phụ tải phân bổ không cân hoặc nội tại máy có vấn đề.
3. Phóng điện qua dầu: Do dầu bị ẩm hoặc lẫn tạp chất, làm giảm khả năng cách điện.
4. Tiếng kêu lạ: Thường do lõi thép bị lỏng hoặc máy đang vận hành trong trạng thái quá tải trầm trọng.
