Cách Xác Định Tổ Nối Dây Của Máy Biến Áp 3 Pha: Hướng Dẫn Chi Tiết Từ A-Z

Trong hệ thống điện lực, máy biến áp (MBA) đóng vai trò là “trái tim” của mạng lưới truyền tải và phân phối. Việc hiểu và xác định chính xác tổ nối dây của máy biến áp 3 pha không chỉ là yêu cầu bắt buộc đối với các kỹ sư điện mà còn là yếu tố sống còn để đảm bảo an toàn vận hành, đặc biệt khi cần ghép nối song song các máy biến áp. Bài viết này, Onap.vn sẽ cung cấp cho bạn cái nhìn toàn diện nhất về khái niệm, các quy ước và phương pháp xác định tổ nối dây chuẩn xác nhất hiện nay.

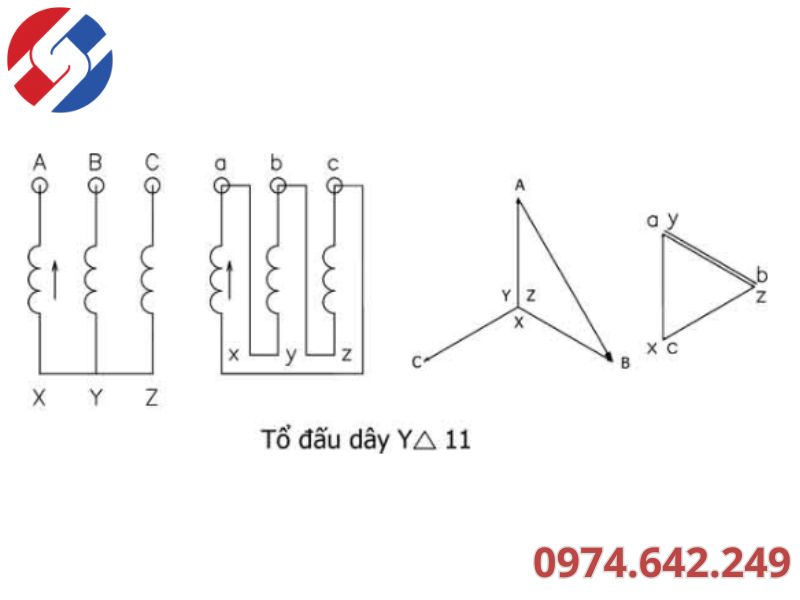

Tổ nối dây máy biến áp 3 pha là gì?

Tổ nối dây là khái niệm dùng để chỉ sự lệch pha giữa sức điện động (SĐĐ) dây sơ cấp và SĐĐ dây thứ cấp của máy biến áp. Sự lệch pha này không phải là ngẫu nhiên mà nó phụ thuộc vào 3 yếu tố chính:

• Cách ký hiệu các đầu dây (Đầu đầu và đầu cuối).
• Chiều quấn dây trên lõi thép (Cùng chiều hay ngược chiều).
• Kiểu nối dây của các pha (Nối hình Sao – Y, nối hình Tam giác – $\Delta$, hoặc nối hình Zic-zac – Z).

Tại sao phải xác định tổ nối dây?

Khi vận hành song song hai máy biến áp, nếu chúng không cùng tổ nối dây, giữa các đầu cực tương ứng sẽ xuất hiện một hiệu điện thế. Hiệu điện thế này sẽ tạo ra dòng điện cân bằng (dòng điện quẩn) rất lớn, có thể gây cháy nổ và hỏng hóc thiết bị ngay lập tức.

Các kiểu nối dây cơ bản của máy biến áp 3 pha

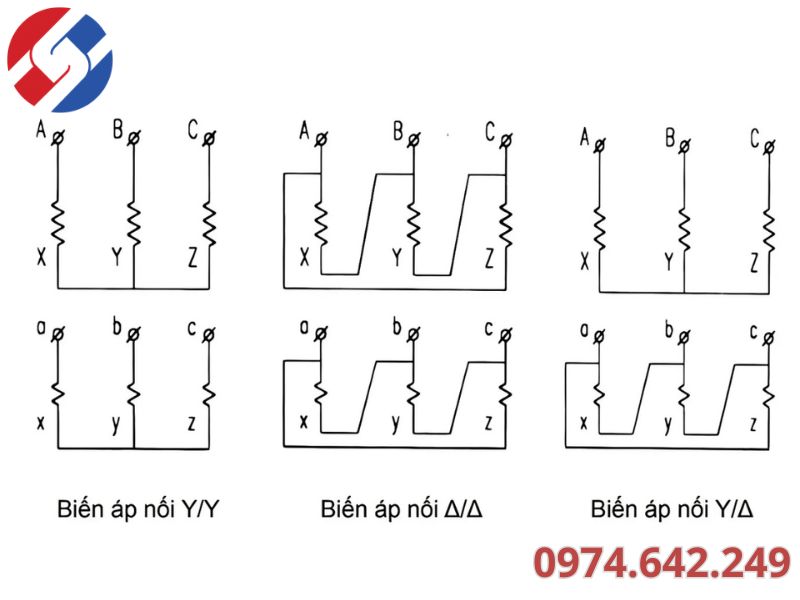

Trước khi học cách xác định tổ nối dây, bạn cần nắm vững các ký hiệu và cách nối dây cơ bản:

Nối hình Sao (Y)

Ba đầu cuối (X, Y, Z) hoặc ba đầu đầu (A, B, C) được nối chung lại thành một điểm trung tính.

• Ưu điểm: Có thể đưa dây trung tính ra ngoài (Y0), giúp hạ điện áp đặt lên cách điện của cuộn dây (chỉ còn $U_{p} = \frac{U_{d}}{\sqrt{3}}$).
• Ký hiệu: Y (phía cao áp) và y (phía hạ áp).

Nối hình Tam giác ($\Delta$)

Đầu của pha này nối với cuối của pha kia theo thứ tự (A-Z, B-X, C-Y).

• Ưu điểm: Khử được dòng điện bậc 3, giúp dạng sóng điện áp ổn định hơn.
• Ký hiệu: D (phía cao áp) và d (phía hạ áp).

Nối hình Zic-zac (Z)

Mỗi pha gồm hai nửa cuộn dây nằm trên hai trụ khác nhau nối nối tiếp. Kiểu này ít phổ biến hơn, thường dùng để tạo điểm trung tính giả hoặc chống mất cân bằng tải nghiêm trọng.

Quy ước kim đồng hồ trong xác định tổ nối dây

Để đơn giản hóa việc biểu diễn góc lệch pha giữa sơ cấp và thứ cấp, thế giới sử dụng Quy ước kim đồng hồ:

• Sức điện động dây sơ cấp ($E_{d1}$) được coi là kim dài và luôn cố định ở số 12.
• Sức điện động dây thứ cấp ($E_{d2}$) được coi là kim ngắn.
• Góc lệch pha giữa chúng là $\alpha$. Chỉ số tổ nối dây được tính bằng: $n = \frac{\alpha}{30^{\circ}}$.

Ví dụ: Nếu $E_{d2}$ lệch sau $E_{d1}$ một góc $150^{\circ}$, ta có tổ nối dây số $150/30 = 5$. Ký hiệu là Yd5.

Các yếu tố ảnh hưởng đến tổ nối dây

Chiều quấn dây và cách đánh dấu cực tính

Đây là phần cực kỳ quan trọng. Giả sử ta có hai cuộn dây sơ cấp và thứ cấp trên cùng một trụ:

• Cùng chiều quấn: Nếu ta đánh dấu đầu đầu A và a ở cùng một phía, SĐĐ $E_{A}$ và $E_{a}$ sẽ cùng pha (góc 0°).
• Ngược chiều quấn: $E_{A}$ và $E_{a}$ sẽ ngược pha (góc 180°).

Cách nối dây (Y/y, Y/d, D/y)

• Kiểu Y/y: Thường tạo ra các tổ nối dây chẵn (0, 2, 4, 6, 8, 10).
• Kiểu Y/d hoặc D/y: Thường tạo ra các tổ nối dây lẻ (1, 3, 5, 7, 9, 11).

Hướng dẫn cách xác định tổ nối dây bằng phương pháp đồ thị (Vector)

Đây là phương pháp chuẩn mực nhất để xác định tổ nối dây trên lý thuyết. Hãy thực hiện theo các bước sau:

Bước 1: Vẽ đồ thị Vector phía sơ cấp

Vẽ tam giác đều ABC đại diện cho điện áp dây sơ cấp. Điểm trọng tâm là điểm trung tính O. Quy ước đỉnh A hướng thẳng đứng lên trên (vị trí 12h).

Bước 2: Xác định Vector SĐĐ pha phía thứ cấp

Dựa vào chiều quấn dây và cách đánh dấu cực tính để vẽ vector $e_{a}, e_{b}, e_{c}$ tương ứng với $E_{A}, E_{B}, E_{C}$.

• Nếu cùng cực tính: $e_{a}$ vẽ cùng hướng với $E_{A}$.
• Nếu khác cực tính: $e_{a}$ vẽ ngược hướng với $E_{A}$.

Bước 3: Nối các Vector phía thứ cấp theo sơ đồ thực tế

• Nếu nối Y: Các gốc $a, b, c$ chụm lại tại điểm trung tính $o$.
• Nếu nối d: Nối ngọn vector này với gốc vector kia theo sơ đồ (ví dụ $a$ nối với $z$).

Bước 4: So sánh và đọc kết quả

Xác định vector điện áp dây thứ cấp $E_{ab}$ (nối từ đỉnh $a$ đến đỉnh $b$). Di chuyển vector $E_{ab}$ về tâm O của đồ thị sơ cấp để xem nó chỉ vào “số mấy” trên mặt đồng hồ.

Các tổ nối dây thường gặp và cách nhận biết nhanh

Dưới đây là bảng tổng hợp các tổ nối dây phổ biến trong lưới điện Việt Nam:

Phương pháp thí nghiệm xác định tổ nối dây thực tế

Khi ra công trường hoặc trong phòng thí nghiệm, bạn không thể nhìn chiều quấn dây bên trong vỏ máy. Ta sử dụng 2 phương pháp chính:

Phương pháp dùng ba vôn kế (Đo điện áp hỗn hợp)

• Nối tắt đầu dây A của sơ cấp với a của thứ cấp (A $\equiv$ a).
• Đặt điện áp 3 pha thấp vào phía sơ cấp.
• Dùng vôn kế đo các điện áp dây giữa các cực: $U_{Bb}, U_{Bc}, U_{Cb}, U_{Cc}$.
• So sánh giá trị đo được với công thức lý thuyết của từng tổ nối dây. Nếu khớp với bảng tra, đó là tổ nối dây của máy.

Phương pháp dùng thiết bị đo tỉ số biến áp (TTR)

Hiện nay, các kỹ sư thường dùng máy đo hiện đại. Bạn chỉ cần đấu dây theo sơ đồ máy yêu cầu, chọn chế độ “Vector Group Test”, máy sẽ tự động bơm áp và hiển thị kết quả Yy0 hay Dyn11 trên màn hình.

Những lưu ý quan trọng khi đổi tổ nối dây

Trong một số trường hợp, ta có thể thay đổi tổ nối dây mà không cần quấn lại máy bằng cách:

• Đổi ký hiệu đầu dây: Chuyển (A, B, C) thành (B, C, A) – việc này sẽ làm quay vector đi $120^{\circ}$.
• Đổi đầu – cuối: Chuyển đầu dây từ A sang X – việc này làm đảo chiều vector 180°.

Cảnh báo: Việc thay đổi này phải được tính toán kỹ và kiểm tra lại bằng thí nghiệm trước khi đóng điện.
