Cầu Dao Chống Giật Loại Nào Tốt Cho Điện 1 Pha Và 3 Pha? Hướng Dẫn Lựa Chọn

Tổng Quan Về Cầu Dao Chống Giật

Cầu dao chống giật (còn được gọi là Aptomat chống giật hoặc RCD – Residual Current Device) là thiết bị an toàn không thể thiếu trong các hệ thống điện dân dụng và công nghiệp hiện nay. Thiết bị này có nhiệm vụ phát hiện nhanh dòng điện rò và tự động ngắt mạch khi xảy ra sự cố, từ đó đảm bảo an toàn cho người sử dụng và toàn bộ hệ thống điện.

Cụ thể, cầu dao chống giật mang lại những lợi ích quan trọng như:

• Ngăn ngừa nguy cơ điện giật, bảo vệ an toàn tính mạng con người

• Giảm thiểu rủi ro cháy nổ do hiện tượng rò rỉ điện hoặc chập mạch

• Bảo vệ thiết bị điện, hạn chế hư hỏng và kéo dài tuổi thọ thiết bị

Việc lựa chọn cầu dao chống giật phù hợp với hệ thống điện 1 pha hoặc 3 pha đóng vai trò then chốt, giúp hệ thống vận hành ổn định, an toàn tối đa và bền bỉ theo thời gian. Đây là yếu tố quan trọng mà người dùng không nên bỏ qua khi thiết kế hoặc nâng cấp hệ thống điện.

Phân Biệt Điện 1 Pha Và 3 Pha

Dưới đây là phiên bản chuyên nghiệp và có bảng để phân biệt điện 1 pha và 3 pha:

Ghi chú:

• Điện 1 pha phù hợp với các thiết bị điện dân dụng như tivi, tủ lạnh, máy giặt, điều hòa, và đảm bảo an toàn khi sử dụng cầu dao chống giật 1 pha.

• Điện 3 pha thích hợp cho các hệ thống công nghiệp, máy móc công suất cao, đòi hỏi cầu dao chống giật 3 pha để bảo vệ con người và thiết bị.

Cầu Dao Chống Giật Loại Nào Tốt?

Để đảm bảo an toàn tối đa cho hệ thống điện, việc lựa chọn cầu dao chống giật phù hợp với điện 1 pha hoặc 3 pha là vô cùng quan trọng. Dưới đây là hướng dẫn chi tiết theo từng loại:

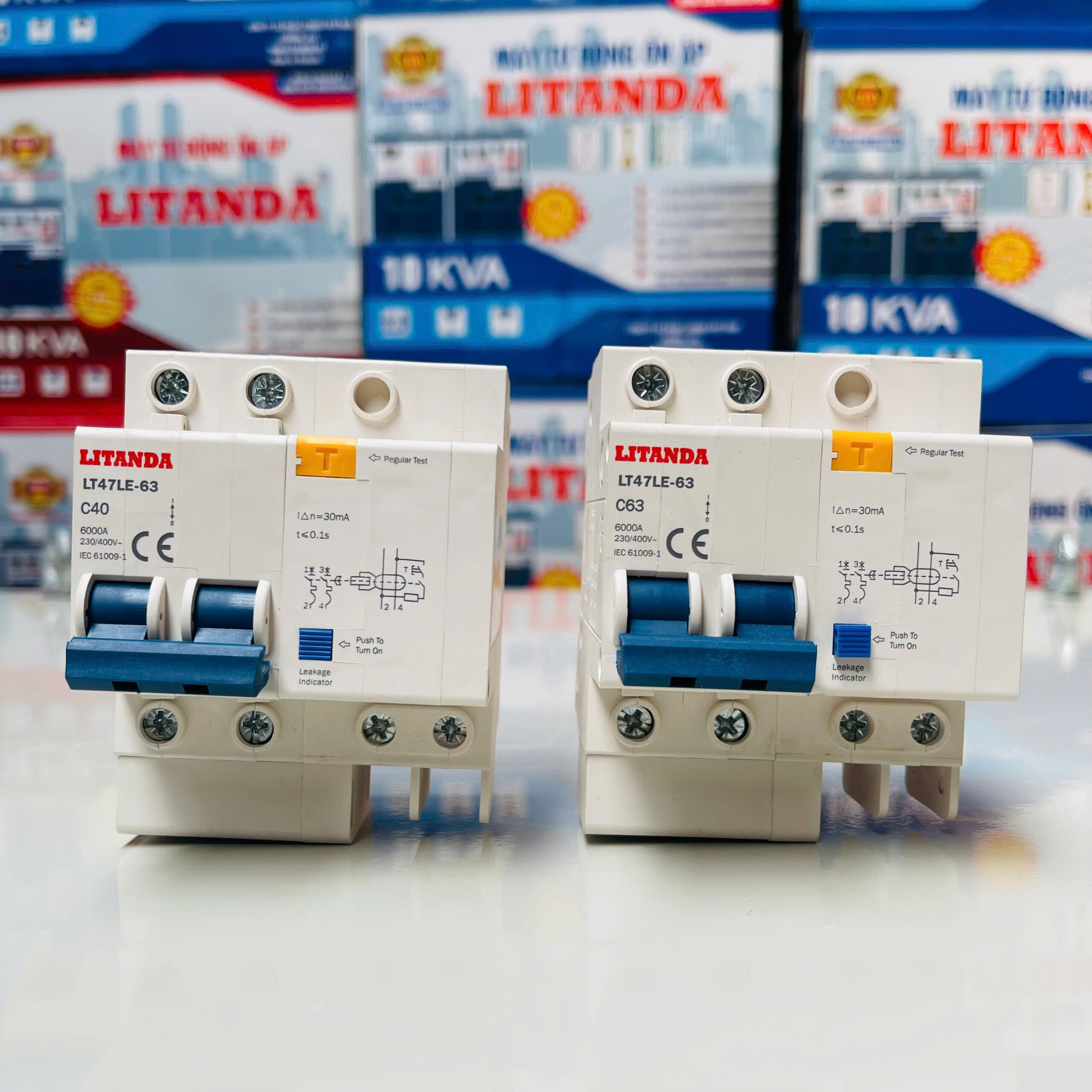

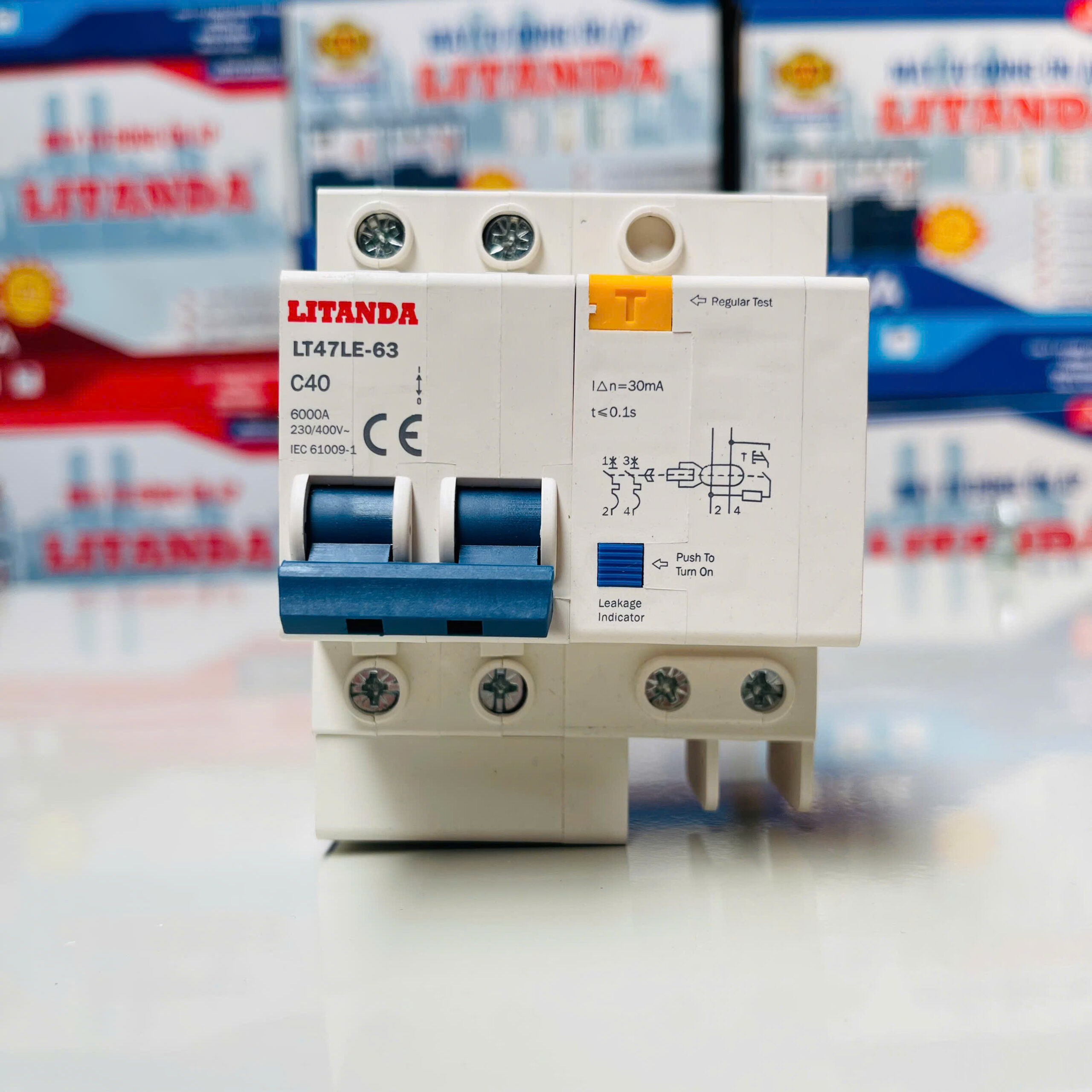

1. Cầu Dao Chống Giật Cho Điện 1 Pha

✔ Đặc điểm chính:

• Thiết kế 2 cực (L + N)

• Dòng định mức: 10A – 63A

• Độ nhạy dòng rò: 30mA (phổ biến cho dân dụng)

👍 Ưu tiên chọn:

• Hãng uy tín: Litanda, Panasonic, ABB, Chint, Mitsubishi…

• Có chứng nhận an toàn IEC/EN

• Phù hợp với tổng tải điện trong nhà

📌 Khi nào dùng 30mA?

• Cho nguồn điện trong nhà: phòng ngủ, bếp, phòng tắm…

• Bảo vệ an toàn con người khỏi điện giật

📌 Khi nào dùng 100mA – 300mA?

• Cho tầng hầm, khu vực máy bơm, tủ điện phụ

• Bảo vệ thiết bị điện nhiều hơn

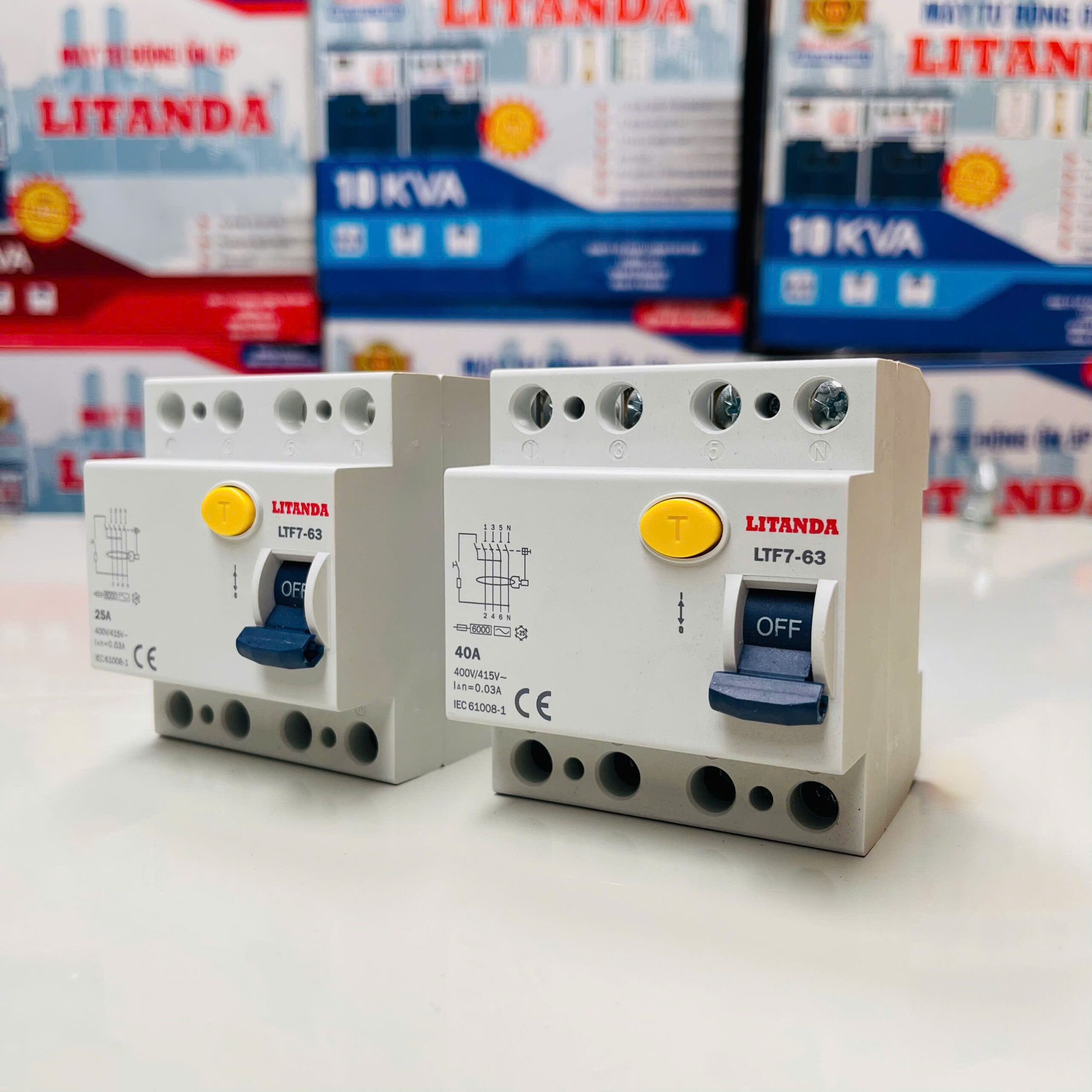

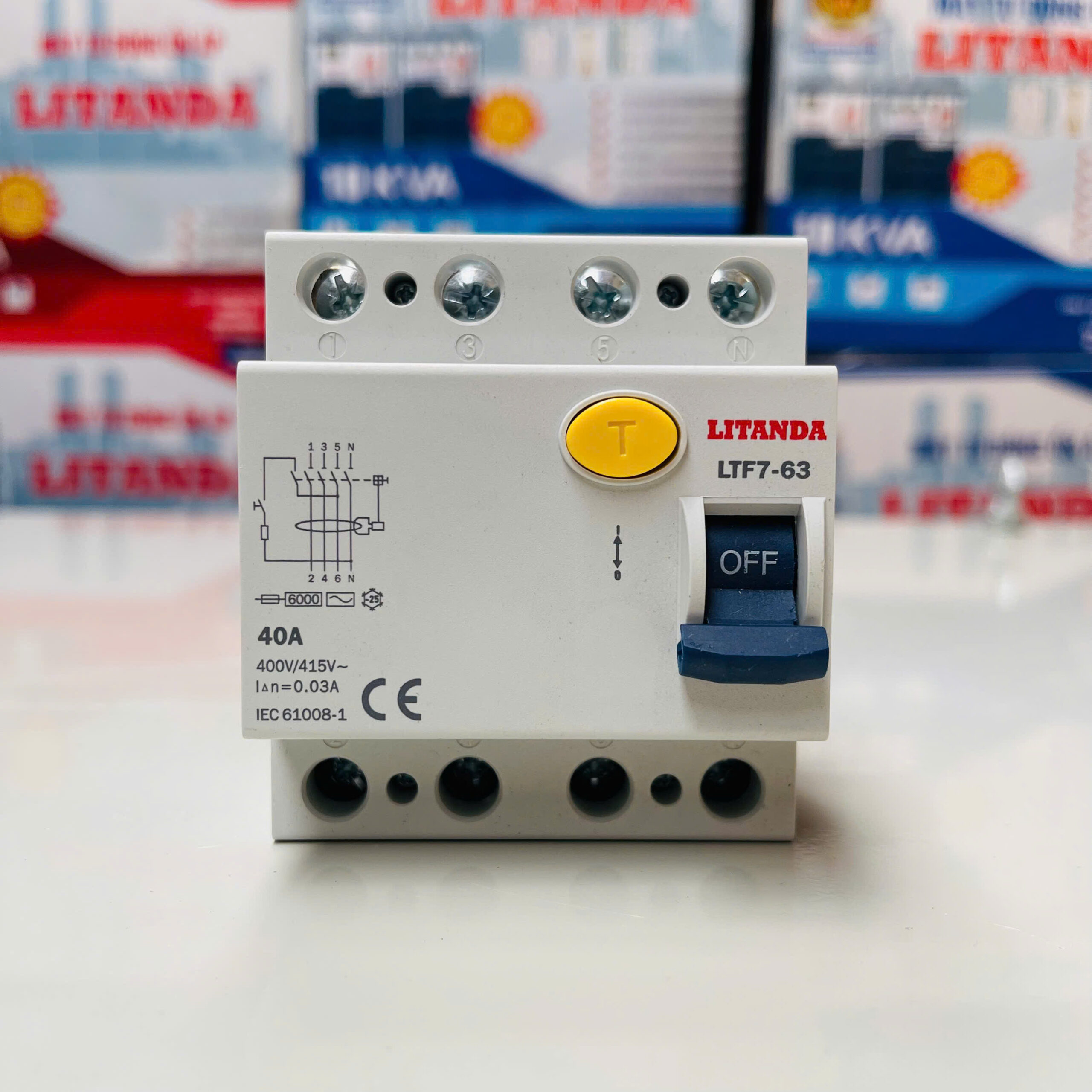

2. Cầu Dao Chống Giật Cho Điện 3 Pha

✔ Đặc điểm chính:

• Thiết kế 4 cực (L1 L2 L3 + N) hoặc 3 cực

• Dòng định mức: 16A – 125A (hoặc cao hơn tùy tải)

• Độ nhạy thông dụng: 30mA – 300mA

🌟 Ưu tiên chọn:

• Thiết bị phù hợp tải lớn: động cơ, máy nén, điều hòa, máy CNC

• Dòng rò phù hợp từng khu vực sử dụng

• Có tính năng chống quá tải (Combiner RCD + MCB)

📌 Phân loại RCD 3 pha:

👉 Lưu ý:
Nếu hệ thống có biến tần, UPS, máy hàn hoặc các tải điện tử khác, nên chọn RCD Type A hoặc Type B để đảm bảo an toàn và tuổi thọ thiết bị.

Bảng So Sánh Lựa Chọn Cầu Dao Chống Giật Theo Tiêu Chí

Giải thích chi tiết:

• Số cực: Điện 1 pha sử dụng 2 cực (L + N) phù hợp các tải nhỏ; điện 3 pha sử dụng 4 cực (3 pha + N) để cân bằng tải và truyền tải điện công suất lớn.

• Dòng định mức: Chọn theo tổng tải của hệ thống; điện 1 pha phổ biến từ 10–63A, điện 3 pha từ 32–125A hoặc hơn tùy nhu cầu.

• Độ nhạy khuyến nghị: Điện 1 pha thường dùng 30mA để bảo vệ con người; điện 3 pha cần 30–300mA tùy khu vực và mục đích bảo vệ thiết bị.

• Chọn theo tải: Điện 1 pha thích hợp cho thiết bị nhẹ như đèn, quạt; điện 3 pha phù hợp cho các tải nặng như máy bơm, máy nén, thiết bị công nghiệp.

• Loại rò yêu cầu: RCD Type AC hoặc A cho điện 1 pha, Type A hoặc B cho điện 3 pha, đặc biệt khi có biến tần, UPS hoặc tải điện tử phức tạp.

Việc lựa chọn chính xác thiết bị chống dòng điện rò (RCD – Residual Current Device) là yếu tố then chốt để đảm bảo an toàn tính mạng, phòng chống cháy nổ và bảo vệ thiết bị điện. Dưới đây là quy trình 5 bước chi tiết để lựa chọn thiết bị phù hợp với nhu cầu thực tế.

Bước 1: Phân Loại Hệ Thống Điện Hiện Hữu
Xác định chính xác loại hệ thống điện là bước nền tảng đầu tiên, quyết định đến loại RCD cần sử dụng. Tham khảo bảng phân loại dưới đây:

Việc xác định sai loại hệ thống sẽ dẫn đến lựa chọn thiết bị không tương thích, gây nguy hiểm và hư hỏng.

Bước 2: Tính Toán & Lựa Chọn Dòng Điện Định Mức (Rated Current)
Cần xác định tổng công suất (P – tính bằng Watt) của tất cả các thiết bị điện mà RCD sẽ bảo vệ. Từ đó, tính toán dòng điện tải danh định để chọn RCD có dòng định mức phù hợp.

• Đối với hệ thống 1 pha (230V): Dòng điện (I) được tính bằng công thức: I (A) = P (W) / 230V.

• Đối với hệ thống 3 pha (400V): Dòng điện (I) được tính bằng công thức: I (A) = P (W) / (√3 × 400V) ≈ P (W) / 692.8V.

Nguyên tắc: Luôn chọn RCD có dòng điện định mức (In) lớn hơn hoặc bằng giá trị dòng tải đã tính toán, đồng thời phải phù hợp với dòng định mức của Aptomat (MCB/CB) phía trước nó. Ví dụ: nếu dòng tải tính được là 28A, nên chọn RCD 32A.

Bước 3: Lựa Chọn Độ Nhạy Dòng Điện Rò (Sensitivity – IΔn)
Đây là giá trị dòng rò tối đa mà tại đó RCD sẽ ngắt mạch, quyết định trực tiếp đến mức độ bảo vệ an toàn.

• Bảo vệ con người (Chống giật): Sử dụng RCD có độ nhạy cao 30mA (0.03A). Đây là tiêu chuẩn bắt buộc cho các mạch ổ cắm, chiếu sáng và khu vực ẩm ướt (nhà tắm, nhà bếp) trong gia đình.

• Bảo vệ chống cháy & thiết bị: Đối với các tổng đầu nguồn hoặc mạch bảo vệ máy móc công nghiệp, có thể sử dụng RCD có độ nhạy 100mA, 300mA hoặc 500mA để tránh ngắt mạch không cần thiết do rò nhỏ từ hệ thống dây dẫn lớn, đồng thời vẫn đảm bảo phòng chống cháy từ các sự cố rò điện kéo dài.

Bước 4: Lựa Chọn Loại RCD Theo Dạng Sóng Dòng Điện Rò (Type)
Tùy thuộc vào loại tải điện được bảo vệ, cần chọn đúng “Type” của RCD để đảm bảo khả năng phát hiện và ngắt mạch hiệu quả.

• Type AC: Chỉ phát hiện dòng rò xoay chiều hình sin. Chỉ phù hợp với các thiết bị thuần trở, cảm ứng cơ bản như bóng đèn sợi đốt, bình nóng lạnh, motor đơn giản. Không nên dùng phổ biến do nhiều thiết bị hiện đại tạo ra dòng rò dạng xung.

• Type A: Phát hiện cả dòng rò xoay chiều hình sin và xung một chiều (pulsating DC). Là lựa chọn tiêu chuẩn và khuyến nghị cho hầu hết các ứng dụng gia đình và văn phòng, phù hợp với các thiết bị điện tử, biến tần, máy giặt, bếp từ, hệ thống điện mặt trời.

• Type B: Có khả năng phát hiện đầy đủ nhất, bao gồm dòng rò xoay chiều, xung một chiều và dòng rò một chiều liên tục (smooth DC). Dùng cho các ứng dụng đặc biệt như máy chụp X-quang, bộ biến tần lớn, trạm sạc ô tô điện, máy bơm điều khiển tốc độ chuyên sâu.

Bước 5: Lựa Chọn Nhà Sản Xuất & Tiêu Chuẩn Chất Lượng
Chất lượng và độ tin cậy của RCD là yếu tố sống còn. Ưu tiên lựa chọn sản phẩm từ các thương hiệu uy tín, có bề dày kinh nghiệm trong lĩnh vực thiết bị điện.

• Tiêu chuẩn chất lượng: Sản phẩm phải được chứng nhận đạt các tiêu chuẩn quốc tế (IEC 61008/61009) và tiêu chuẩn quốc gia (TCVN).

• Chế độ bảo hành & hỗ trợ: Lựa chọn sản phẩm có chế độ bảo hành chính hãng rõ ràng (thường từ 2-5 năm) và mạng lưới dịch vụ hậu mãi rộng khắp.

• Nguồn gốc xuất xứ: Đảm bảo mua hàng chính hãng từ các nhà phân phối được ủy quyền để tránh hàng giả, hàng nhái kém chất lượng, gây nguy hiểm cho hệ thống.

Kết luận: Việc lựa chọn RCD cần được thực hiện một cách hệ thống dựa trên 5 tiêu chí nêu trên: Hệ thống điện, Dòng định mức, Độ nhạy, Loại (Type) và Thương hiệu. Khi nghi ngờ, hãy tham vấn ý kiến từ các kỹ sư điện hoặc đơn vị thiết kế có chuyên môn để đảm bảo an toàn tối đa cho người và tài sản.

Minh Thắng

Gắn bó với ổn áp Litanda từ năm 2008, Minh Thắng đã có nhiều năm trực tiếp khảo sát, tư vấn và triển khai các giải pháp nguồn điện cho hộ gia đình, văn phòng, nhà xưởng và cơ sở sản xuất trên cả nước.Sau khi tốt nghiệp Đại học Bách Khoa, anh tiếp tục theo đuổi lĩnh vực điện dân dụng và điện công nghiệp với trọng tâm là ổn áp, biến áp và các giải pháp bảo vệ thiết bị trước tình trạng điện áp không ổn định. Những bài viết của anh được xây dựng từ kinh nghiệm thực tế tại hiện trường, giúp người dùng hiểu đúng bản chất vấn đề và lựa chọn giải pháp phù hợp thay vì chỉ dựa trên thông số kỹ thuật.
