Cấu Tạo Máy Biến Áp 3 Pha Gồm Những Gì? Nguyên Lý Và Chi Tiết Từng Bộ Phận

Trong hệ thống điện công nghiệp, máy biến áp 3 pha là thiết bị đóng vai trò quan trọng trong việc truyền tải và phân phối điện năng. Thiết bị này giúp biến đổi điện áp từ mức cao xuống mức thấp hoặc ngược lại để phù hợp với nhu cầu sử dụng của từng hệ thống. Nhờ khả năng hoạt động ổn định và hiệu suất cao, máy biến áp 3 pha được sử dụng rộng rãi trong nhà máy, khu công nghiệp, tòa nhà, trạm điện và nhiều hệ thống điện lớn. Vậy cấu tạo máy biến áp 3 pha gồm những gì? Nguyên lý hoạt động ra sao và từng bộ phận có chức năng gì? Bài viết dưới đây sẽ giúp bạn hiểu rõ chi tiết về cấu tạo cũng như nguyên lý vận hành của thiết bị này.

Biến Áp 3 Pha Là Gì?

Biến áp 3 pha là thiết bị điện dùng để biến đổi điện áp của hệ thống điện 3 pha từ mức điện áp này sang mức điện áp khác mà vẫn giữ nguyên tần số. Thiết bị hoạt động dựa trên nguyên lý cảm ứng điện từ, giúp cung cấp nguồn điện ổn định cho các hệ thống điện công nghiệp và dân dụng.

Trong thực tế, máy biến áp 3 pha thường được sử dụng để chuyển đổi điện áp 380V sang các mức điện áp thấp hơn nhằm phù hợp với từng loại thiết bị điện khác nhau, chẳng hạn:

• 380V → 220V: sử dụng cho thiết bị điện máy móc công nghiệp dùng điện 220V

• 380V → 200V: thường dùng cho máy móc công nghiệp, đặc biệt là thiết bị nhập khẩu từ Nhật Bản.

• 380V → 110V hoặc các mức điện áp khác: phục vụ các thiết bị chuyên dụng.

Nhờ khả năng biến đổi điện áp linh hoạt, máy biến áp 3 pha được ứng dụng rộng rãi trong nhà xưởng, khu công nghiệp, hệ thống máy móc sản xuất và các công trình điện lớn.

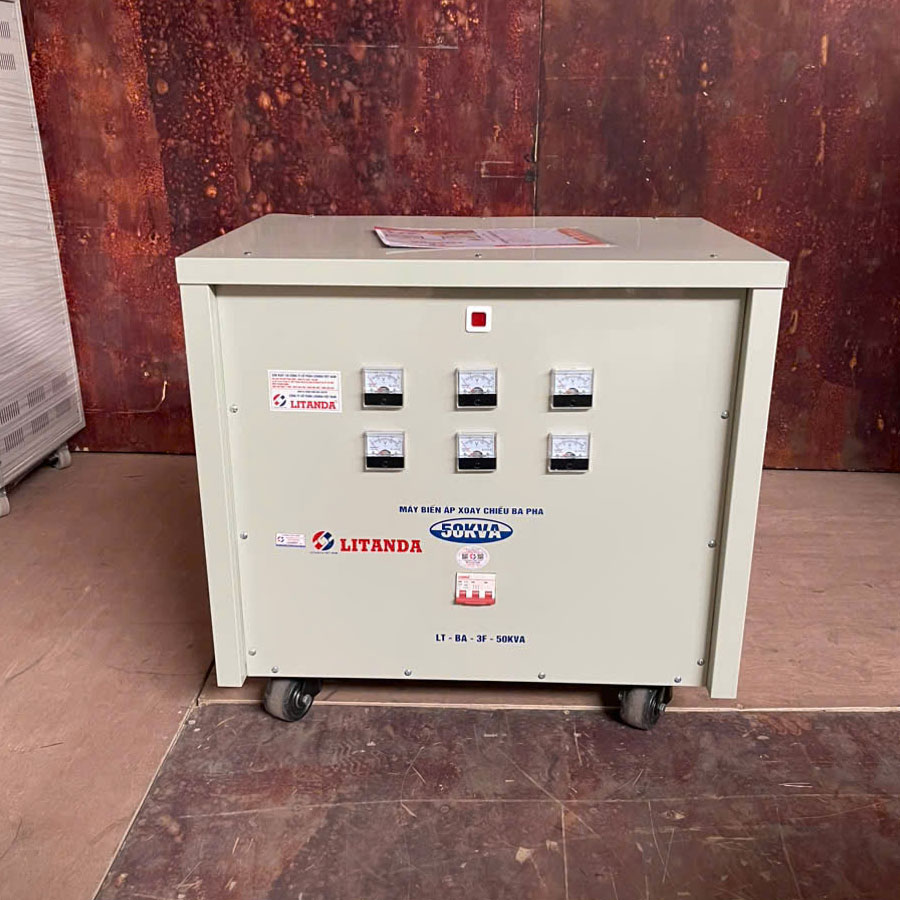

Cấu tạo ra sao để truyền tải điện ổn định và an toàn?

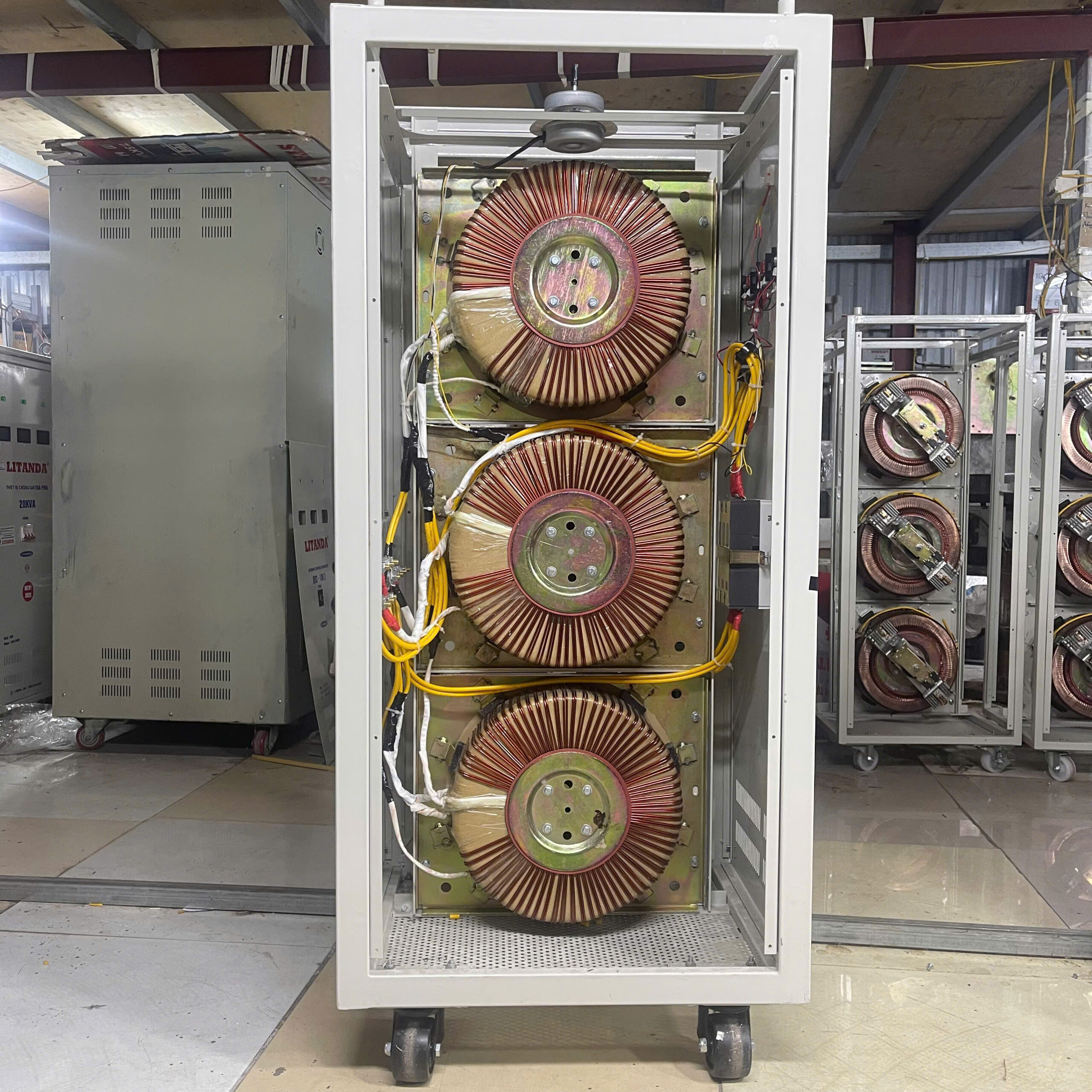

Máy biến áp 3 pha được thiết kế với kết cấu chắc chắn và tối ưu nhằm đảm bảo khả năng truyền tải điện năng ổn định, liên tục và an toàn trong nhiều điều kiện vận hành khác nhau. Nhờ cấu tạo khoa học cùng các vật liệu chất lượng cao, thiết bị có thể giảm tổn hao năng lượng, nâng cao hiệu suất hoạt động và kéo dài tuổi thọ sử dụng.

Một số bộ phận quan trọng trong cấu tạo giúp máy biến áp 3 pha vận hành hiệu quả gồm:

Lõi thép kỹ thuật điện:

Được ghép từ nhiều lá thép mỏng chất lượng cao, có khả năng giảm tổn hao từ và hạn chế hiện tượng sinh nhiệt trong quá trình hoạt động, từ đó giúp nâng cao hiệu suất truyền tải điện năng.

Hệ thống dây quấn:

Thường sử dụng dây đồng nguyên chất, được bọc cách điện nhiều lớp và có khả năng chịu nhiệt tốt. Thiết kế này giúp dòng điện truyền tải ổn định, tăng độ bền cơ học và kéo dài tuổi thọ của thiết bị.

Vỏ máy biến áp:

Phần vỏ được gia công từ thép dày, phủ sơn tĩnh điện toàn phần nhằm tăng khả năng chống gỉ sét, chống va đập và đảm bảo cách ly an toàn với môi trường bên ngoài.

Hệ thống làm mát và bảo vệ:

Máy được trang bị quạt làm mát cưỡng bức cùng các thiết bị bảo vệ như cảm biến nhiệt và rơle an toàn. Hệ thống này giúp duy trì nhiệt độ vận hành ổn định, đồng thời hạn chế các sự cố như quá tải, chập điện hoặc ngắn mạch.

Chi Tiết Cấu Tạo Từng Bộ Phận Của Máy Biến Áp 3 Pha

1. Lõi Từ (Mạch Từ)

• Chất liệu: Lõi từ được chế tạo từ các lá thép kỹ thuật điện (silicon steel) có độ dẫn từ cao, được ghép xen kẽ và phủ lớp sơn cách điện để giảm tổn hao do dòng điện xoáy.

• Cấu tạo: Gồm hai phần chính:

  • Trụ từ (trụ lõi): Là nơi quấn dây dẫn.

  • Gông từ: Là phần khép kín mạch từ, giúp hoàn thiện đường dẫn từ thông.

• Chức năng: Dẫn và tập trung từ thông chính trong máy, giúp truyền năng lượng từ cuộn sơ cấp sang cuộn thứ cấp thông qua hiện tượng cảm ứng điện từ.

💡 Lưu ý: Cách ghép lõi và độ dày của lá thép ảnh hưởng trực tiếp đến hiệu suất, tổn hao năng lượng và độ ồn của máy biến áp.

2. Dây Quấn (Cuộn Dây)

• Vật liệu: Dây quấn được làm từ đồng hoặc nhôm, có lớp cách điện chịu nhiệt cao, đảm bảo an toàn khi vận hành ở nhiệt độ lớn.

• Phân loại:

  • Cuộn sơ cấp: Nối với nguồn điện vào (phía cao áp).

  • Cuộn thứ cấp: Nối với tải tiêu thụ (phía hạ áp).

• Cách bố trí: Tùy theo kiểu lõi, dây có thể được quấn đồng trụ hoặc đồng tâm, giúp tối ưu hóa phân bố từ trường và giảm tổn hao.

• Chức năng: Biến đổi điện áp giữa hai mạch theo tỷ lệ số vòng dây. Khi điện áp ở cuộn sơ cấp thay đổi, cuộn thứ cấp sẽ sinh ra điện áp cảm ứng tương ứng.

📘 Công thức cơ bản:

U2​U1​​=N2​N1​​

(Trong đó: U – điện áp; N – số vòng dây)

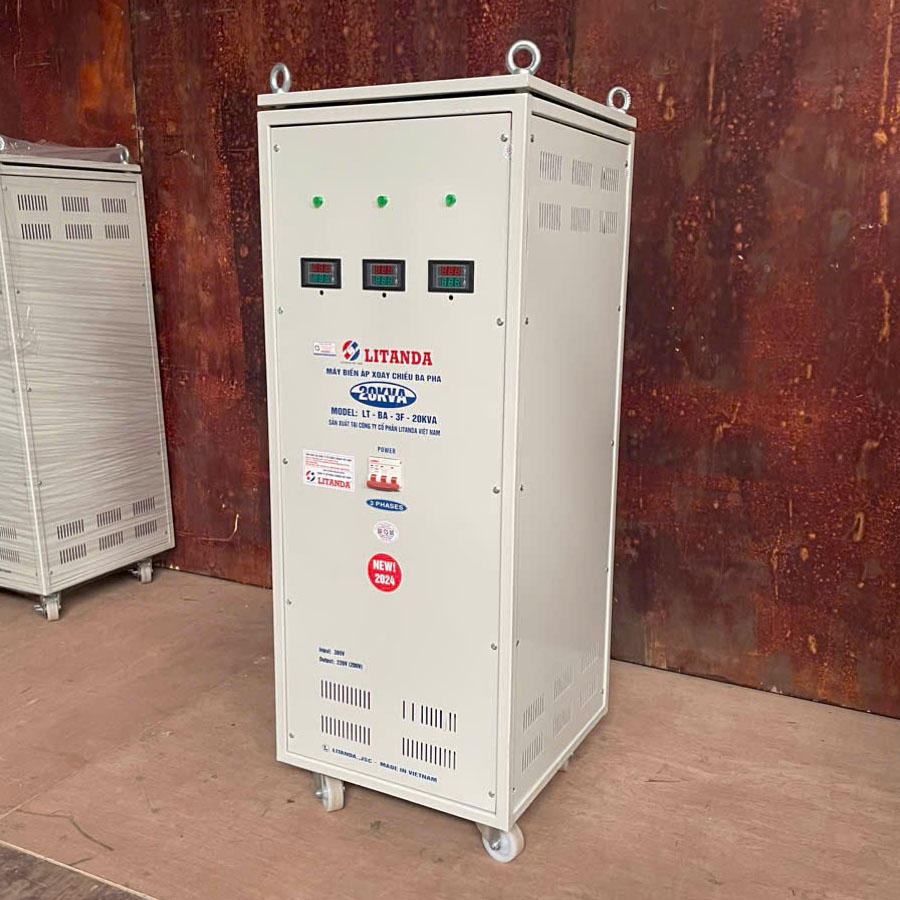

3. Vỏ Máy (Khung Bảo Vệ)

• Chất liệu: Thường làm bằng thép tấm sơn tĩnh điện hoặc hợp kim nhôm, có độ bền cao, chống ăn mòn và chịu nhiệt tốt.

• Cấu tạo: Gồm khung đỡ, tấm chắn và các khe thông gió bố trí hợp lý giúp tản nhiệt tự nhiên cho máy.

• Chức năng:

  • Bảo vệ lõi từ và cuộn dây khỏi bụi bẩn, va đập, độ ẩm và các tác nhân bên ngoài.

  • Hỗ trợ lưu thông không khí để làm mát cuộn dây.

  • Là nơi lắp đặt các thiết bị phụ trợ như đồng hồ đo nhiệt, cảm biến, hoặc bộ điều chỉnh điện áp.

4. Hệ Thống Làm Mát

Máy biến áp 3 pha khô sử dụng các phương pháp làm mát không dùng dầu, phổ biến nhất là:

• AN (Air Natural): Làm mát tự nhiên bằng luồng không khí đối lưu.

• AF (Air Forced): Làm mát cưỡng bức bằng quạt gió, thường áp dụng cho máy công suất lớn.

⚙️ Chức năng: Duy trì nhiệt độ cuộn dây trong giới hạn an toàn, kéo dài tuổi thọ vật liệu cách điện và đảm bảo hiệu suất vận hành ổn định.

5. Lớp Cách Điện Và Vật Liệu Bảo Vệ

• Cấu tạo: Gồm nhựa epoxy, vật liệu composite hoặc sơn cách điện đặc biệt, phủ lên dây quấn và lõi từ.

• Chức năng:

  • Cách điện giữa các vòng dây và giữa cuộn dây với lõi thép.

  • Ngăn ngừa ẩm mốc, bụi bẩn và phóng điện bề mặt.

  • Giúp máy có thể vận hành trong môi trường kín, hạn chế bảo dưỡng.

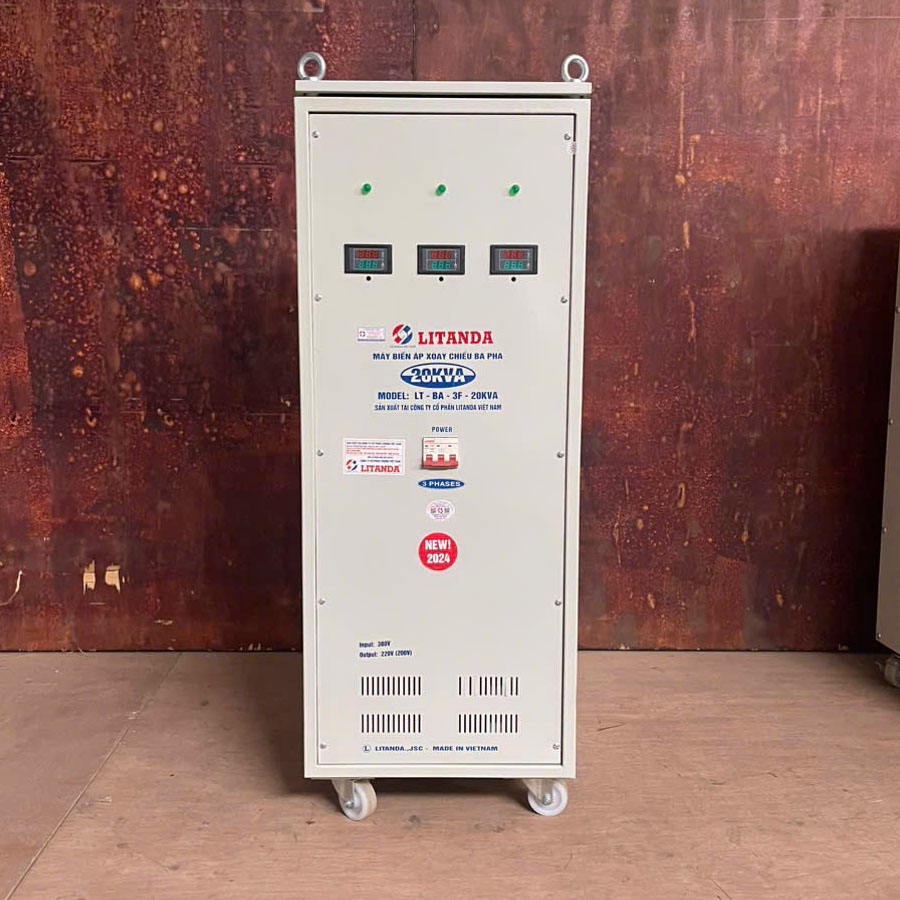

6. Các Thiết Bị Phụ Trợ Và Bảo Vệ

• Sứ đầu vào/ra: Dẫn điện an toàn giữa dây dẫn và cuộn dây bên trong, đảm bảo cách điện tốt.

• Cảm biến nhiệt hoặc đồng hồ nhiệt: Giám sát nhiệt độ cuộn dây, giúp cảnh báo khi máy quá tải hoặc quá nhiệt.

• Bộ chuyển nấc điện áp (nếu có): Cho phép điều chỉnh điện áp đầu ra trong phạm vi nhất định, đáp ứng yêu cầu tải thực tế.

• Hệ thống giám sát thông minh (tuỳ chọn): Một số máy hiện đại tích hợp cảm biến IoT để theo dõi tình trạng vận hành từ xa.

Nguyên Lý Hoạt Động Của Máy Biến Áp 3 Pha

Máy biến áp 3 pha hoạt động dựa trên nguyên lý cảm ứng điện từ, trong đó năng lượng điện được truyền từ cuộn dây sơ cấp sang cuộn dây thứ cấp thông qua từ trường biến thiên trong lõi thép.

Khi điện áp xoay chiều 3 pha được cấp vào cuộn sơ cấp, dòng điện đi qua dây quấn tạo ra từ thông biến thiên trong lõi từ. Từ thông này liên kết với các cuộn dây thứ cấp, làm phát sinh điện áp cảm ứng ở đầu ra. Mức điện áp cảm ứng phụ thuộc trực tiếp vào tỷ lệ số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp.

Công thức thể hiện mối quan hệ này như sau:

U1 / U2 = N1 / N2

Hoặc có thể viết lại là:

U2 / U1 = N2 / N1

Trong đó:

• U1, U2 lần lượt là điện áp ở cuộn sơ cấp và cuộn thứ cấp.

• N1, N2 là số vòng dây của cuộn sơ cấp và cuộn thứ cấp.

Nếu số vòng dây cuộn sơ cấp lớn hơn cuộn thứ cấp, máy sẽ hạ áp (giảm điện áp đầu ra). Ngược lại, nếu cuộn sơ cấp có ít vòng dây hơn, máy sẽ tăng áp (nâng điện áp đầu ra) tùy theo yêu cầu sử dụng.

Nhờ nguyên lý này, máy biến áp 3 pha có thể tăng hoặc giảm điện áp linh hoạt, phục vụ hiệu quả cho hệ thống truyền tải điện, phân phối năng lượng công nghiệp, và các ứng dụng dân dụng. Thiết bị đảm bảo ổn định điện áp, tiết kiệm năng lượng và nâng cao độ an toàn cho toàn bộ hệ thống điện.

Ưu Điểm Của Máy Biến Áp 3 Pha

Máy biến áp 3 pha được sử dụng rộng rãi trong các hệ thống điện công nghiệp, nhà xưởng và tòa nhà lớn nhờ khả năng truyền tải điện năng hiệu quả và ổn định. Với thiết kế tối ưu cho hệ thống điện ba pha, thiết bị này giúp đảm bảo nguồn điện luôn ổn định, đáp ứng tốt nhu cầu sử dụng điện công suất lớn.

Một số ưu điểm nổi bật của máy biến áp 3 pha bao gồm:

• Hiệu suất truyền tải điện cao: Giúp giảm tổn hao điện năng trong quá trình biến đổi và truyền tải điện.

• Công suất lớn: Phù hợp với hệ thống điện công nghiệp, dây chuyền sản xuất và các thiết bị tiêu thụ điện công suất cao.

• Hoạt động ổn định: Nhờ cấu tạo chắc chắn và thiết kế tối ưu, máy có thể vận hành liên tục trong thời gian dài.

• Tiết kiệm chi phí vận hành: Khả năng tối ưu hóa dòng điện giúp giảm thất thoát năng lượng và tiết kiệm điện năng.

• Độ bền cao: Các vật liệu như lõi thép kỹ thuật điện và dây quấn chất lượng cao giúp thiết bị có tuổi thọ lâu dài.

Vai Trò Của Máy Biến Áp 3 Pha Trong Hệ Thống Điện

Máy biến áp 3 pha đóng vai trò quan trọng trong hệ thống điện hiện đại, đặc biệt trong các mạng lưới điện công nghiệp, nhà máy sản xuất và khu công nghiệp lớn. Thiết bị này giúp biến đổi điện áp, truyền tải điện năng hiệu quả và đảm bảo nguồn điện luôn ổn định trong quá trình vận hành. Nhờ khả năng làm việc với công suất lớn và hiệu suất cao, máy biến áp 3 pha trở thành một trong những thiết bị không thể thiếu trong hệ thống điện.

Những vai trò quan trọng của máy biến áp 3 pha gồm:

• Truyền tải điện năng đi xa với tổn hao thấp: Máy biến áp giúp nâng cao điện áp để giảm tổn thất điện năng trên đường dây truyền tải.

• Cung cấp điện áp phù hợp cho thiết bị điện: Thiết bị có khả năng hạ điện áp xuống mức an toàn để phục vụ các thiết bị điện trong sản xuất và sinh hoạt.

• Đảm bảo hệ thống điện hoạt động ổn định: Nhờ phân phối điện năng đều trên ba pha, hệ thống điện vận hành hiệu quả và ít xảy ra sự cố.

• Bảo vệ các thiết bị điện: Máy biến áp giúp hạn chế các vấn đề như quá áp, sụt áp hoặc mất cân bằng điện áp, từ đó bảo vệ các thiết bị điện trong hệ thống.

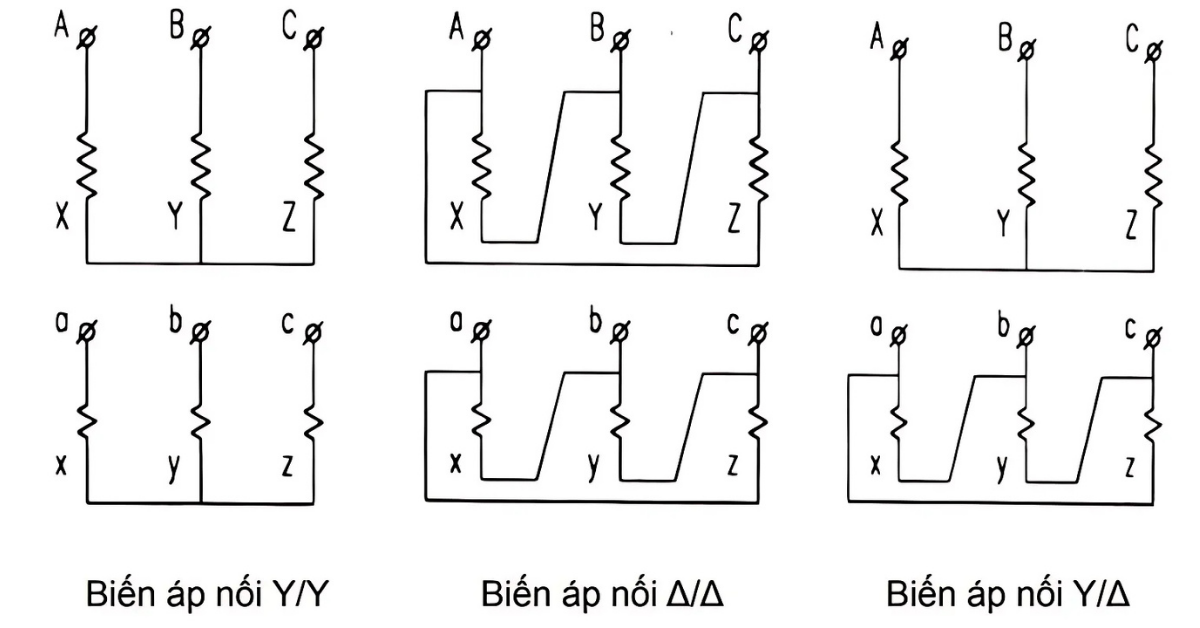

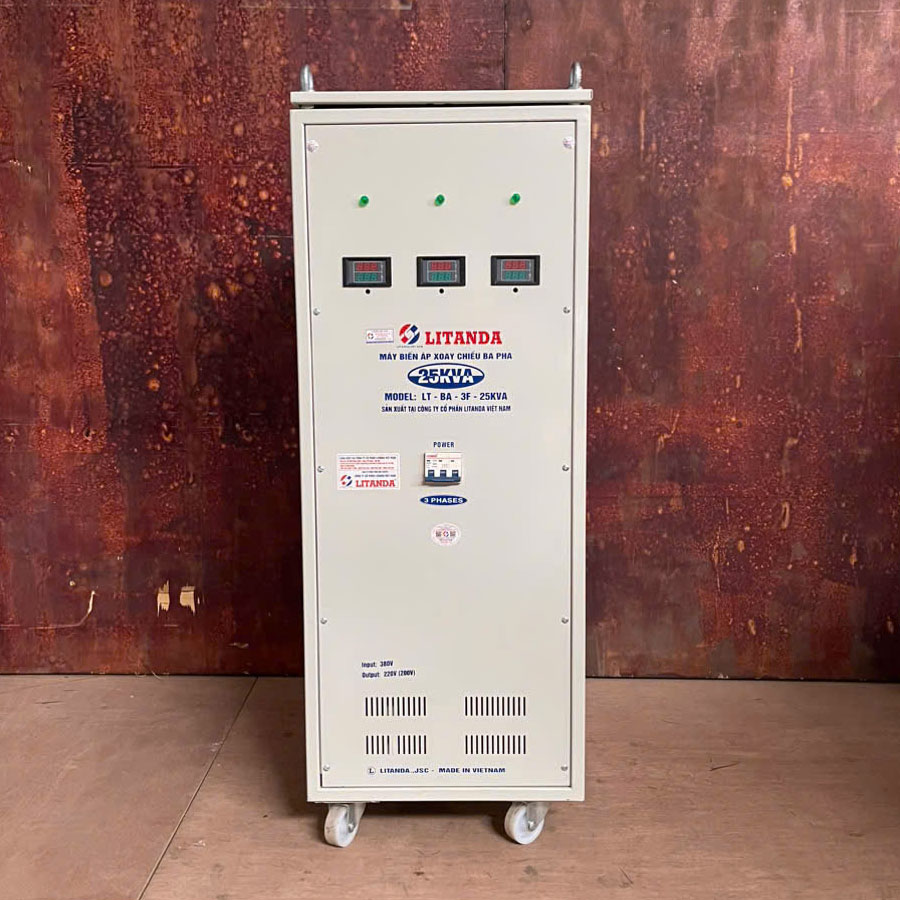

Các Kiểu Kết Nối Máy Biến Áp 3 Pha Phổ Biến

Trong các hệ thống điện công nghiệp và truyền tải điện năng, máy biến áp 3 pha có thể được thiết kế với nhiều kiểu kết nối dây khác nhau nhằm đáp ứng yêu cầu vận hành của từng hệ thống. Việc lựa chọn đúng kiểu đấu dây không chỉ giúp tối ưu hiệu suất truyền tải điện mà còn đảm bảo sự ổn định của điện áp và khả năng cân bằng pha trong toàn bộ mạng lưới điện.

Trên thực tế, các kiểu kết nối máy biến áp 3 pha phổ biến thường bao gồm:

• Sao – Sao (Y – Y): Cả cuộn sơ cấp và cuộn thứ cấp đều được đấu theo dạng hình sao. Kiểu kết nối này giúp điện áp pha ổn định và thường được sử dụng trong các hệ thống truyền tải điện áp cao.

• Sao – Tam giác (Y – Δ): Cuộn sơ cấp đấu hình sao, cuộn thứ cấp đấu hình tam giác. Cấu hình này giúp giảm hiện tượng mất cân bằng pha và thường được áp dụng trong các hệ thống phân phối điện.

• Tam giác – Sao (Δ – Y): Cuộn sơ cấp đấu tam giác và cuộn thứ cấp đấu sao. Kiểu kết nối này rất phổ biến trong các trạm biến áp phân phối vì có thể cung cấp dây trung tính phục vụ cho hệ thống điện hạ áp.

• Tam giác – Tam giác (Δ – Δ): Cả hai cuộn dây đều được đấu hình tam giác, phù hợp với các hệ thống điện công suất lớn và có khả năng vận hành ổn định ngay cả khi một pha gặp sự cố.

Mỗi kiểu đấu dây máy biến áp 3 pha đều có những ưu điểm riêng liên quan đến khả năng truyền tải điện, độ ổn định điện áp và khả năng cân bằng pha. Vì vậy, việc lựa chọn cấu hình phù hợp sẽ giúp hệ thống điện vận hành hiệu quả, an toàn và tiết kiệm năng lượng hơn.

Ứng Dụng Của Máy Biến Áp 3 Pha

Máy biến áp 3 pha được ứng dụng rộng rãi trong nhiều lĩnh vực của đời sống và công nghiệp nhờ khả năng truyền tải, chuyển đổi và ổn định điện áp hiệu quả. Cụ thể:

• Trong truyền tải và phân phối điện năng: Máy biến áp 3 pha là thiết bị chủ lực tại các trạm biến áp trung thế và hạ thế, giúp biến đổi điện áp từ mức cao xuống mức phù hợp để cung cấp cho khu dân cư, nhà máy và khu công nghiệp.

• Trong máy móc và thiết bị công nghiệp: Máy được sử dụng để cấp nguồn ổn định cho các động cơ 3 pha, máy hàn, hệ thống bơm, máy nén khí, và nhiều thiết bị sản xuất cần điện áp chính xác và ổn định.

• Trong hệ thống năng lượng tái tạo: Máy biến áp 3 pha đóng vai trò kết nối giữa các nguồn phát điện như tấm pin năng lượng mặt trời, tuabin gió với lưới điện quốc gia, giúp đồng bộ điện áp và đảm bảo an toàn cho hệ thống.

• Trong giáo dục và nghiên cứu: Thiết bị này còn được ứng dụng trong phòng thí nghiệm, trung tâm đào tạo kỹ thuật điện – điện tử, phục vụ mục đích giảng dạy, mô phỏng và thử nghiệm các mạch điện 3 pha thực tế.
