Công Thức Tính Số Vòng Dây Quấn Máy Biến Áp Chỉ 10% Kỹ Sư Nhớ Đúng!

Máy biến áp là một trong những thiết bị điện quan trọng, dùng để thay đổi điện áp giữa các mức khác nhau. Một trong những yếu tố quyết định hiệu suất và an toàn của máy biến áp chính là số vòng dây quấn. Tuy nhiên, chỉ khoảng 10% kỹ sư điện thực sự nhớ đúng công thức tính số vòng dây, đặc biệt là phần hệ số K. Bài viết này sẽ cung cấp hướng dẫn chi tiết, đầy đủ, giúp bạn tính số vòng dây chuẩn xác cho mọi loại biến áp.

Khái niệm cơ bản về máy biến áp

Máy biến áp là một thiết bị điện tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ, có vai trò chuyển đổi điện áp giữa các mức khác nhau trong hệ thống điện. Máy biến áp thường được cấu tạo từ ba thành phần chính:

• Cuộn dây sơ cấp (Primary winding): Đây là cuộn dây nhận điện áp đầu vào từ nguồn. Điện áp đưa vào cuộn dây sơ cấp tạo ra từ thông trong lõi thép, là cơ sở để cảm ứng điện áp ở cuộn thứ cấp.

• Cuộn dây thứ cấp (Secondary winding): Cuộn dây này tạo ra điện áp đầu ra theo tỉ số vòng dây so với cuộn sơ cấp. Tỉ số vòng dây quyết định mức tăng hoặc giảm điện áp, đảm bảo phù hợp với nhu cầu sử dụng.

• Lõi thép từ: Lõi thép có nhiệm vụ dẫn từ thông giữa các cuộn dây, đồng thời hạn chế tổn thất năng lượng, giảm nhiệt sinh ra trong quá trình vận hành và nâng cao hiệu suất hoạt động của máy biến áp.

Việc tính toán và thiết kế số vòng dây một cách chính xác là yếu tố then chốt để:

• Đảm bảo máy biến áp cung cấp đúng điện áp định mức, đáp ứng yêu cầu kỹ thuật.

• Giảm thiểu tổn hao điện năng, nâng cao hiệu suất sử dụng.

• Tránh hiện tượng quá nhiệt, kéo dài tuổi thọ và bảo vệ các thiết bị điện kết nối.

Công thức tính số vòng dây quấn máy biến áp

Một trong những bước quan trọng nhất trong thiết kế máy biến áp là xác định chính xác số vòng dây của cuộn sơ cấp và cuộn thứ cấp. Công thức cơ bản thường được sử dụng như sau:

N = U / (4.44 × f × B × S × K)

Trong đó:

• N: Số vòng dây, có thể áp dụng cho cuộn sơ cấp hoặc thứ cấp.

• U: Điện áp định mức (V) cần đạt được trên cuộn dây.

• f: Tần số của nguồn điện (Hz).

• B: Từ thông cực đại trong lõi thép (Tesla), thể hiện khả năng chịu từ thông mà không bị bão hòa.

• S: Tiết diện của lõi thép (m²), ảnh hưởng trực tiếp đến khả năng dẫn từ thông.

• K: Hệ số điều chỉnh đặc trưng, phản ánh các yếu tố thực tế như hình dáng lõi, loại dây quấn, lớp cách điện và hiệu suất từ thông.

⚠️ Lưu ý quan trọng: Hệ số K là yếu tố quyết định độ chính xác của số vòng dây. Đây cũng là điểm mà nhiều kỹ sư thường gặp sai sót, dẫn đến điện áp không đạt định mức hoặc tổn hao năng lượng tăng. Việc lựa chọn và tính toán đúng hệ số K giúp máy biến áp hoạt động ổn định, hiệu suất cao và tuổi thọ lâu dài.

Hướng dẫn lựa chọn hệ số K trong tính toán số vòng dây

Hệ số K là một yếu tố quan trọng trong công thức tính số vòng dây quấn máy biến áp, phản ánh ảnh hưởng của chất liệu lõi, kiểu quấn dây và mật độ từ thông thực tế. Việc lựa chọn hệ số K chính xác sẽ giúp đảm bảo điện áp định mức, giảm tổn hao năng lượng và kéo dài tuổi thọ thiết bị.

Một số gợi ý tham khảo theo loại lõi và dây quấn:

🔹 Lưu ý: Trong trường hợp không có thông số cụ thể từ nhà sản xuất, có thể chọn K = 1 làm giá trị khởi điểm để tính toán bước đầu. Sau đó, kết quả cần được hiệu chỉnh dựa trên thực nghiệm và các yếu tố thực tế như nhiệt độ, mật độ từ thông và khả năng tản nhiệt của lõi.

Việc áp dụng đúng hệ số K sẽ giúp đảm bảo rằng máy biến áp hoạt động ổn định, đạt hiệu suất tối ưu và tránh các vấn đề quá nhiệt hay điện áp không đạt yêu cầu.

Ví dụ minh họa cách tính số vòng dây quấn máy biến áp

Để cụ thể hóa phương pháp tính số vòng dây, hãy xét một trường hợp thực tế:

Thông số biến áp:

• Điện áp sơ cấp: 220V

• Điện áp thứ cấp: 12V

• Tần số nguồn: 50Hz

• Lõi thép tiêu chuẩn, tiết diện lõi: 0.0025 m²

• Hệ số điều chỉnh K = 1

Bước 1: Áp dụng công thức cơ bản

N = 220 / (4.44 × 50 × 1.2 × 0.0025 × 1)

Bước 2: Tính toán từng bước để đảm bảo độ chính xác

1. Tính tích đầu tiên:

4.44 × 50 = 222

2. Nhân với từ thông cực đại B:

222 × 1.2 = 266.4

3. Nhân với tiết diện lõi S:

266.4 × 0.0025 = 0.666

4. Nhân với hệ số K:

0.666 × 1 = 0.666

5. Cuối cùng, tính số vòng dây:

220 / 0.666 ≈ 330 vòng

Kết luận:
Cuộn sơ cấp của biến áp cần khoảng 330 vòng. Tương tự, số vòng của cuộn thứ cấp có thể tính dựa trên điện áp định mức ra, sử dụng cùng tỉ số vòng dây để đảm bảo điện áp đầu ra chính xác.

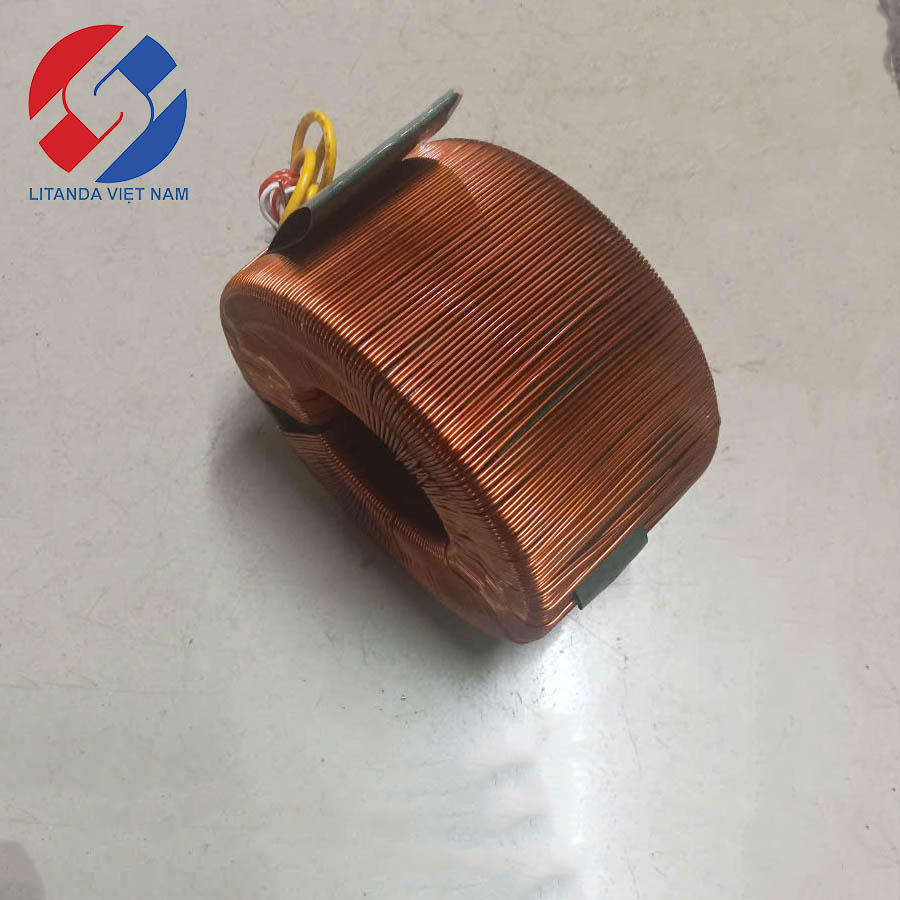

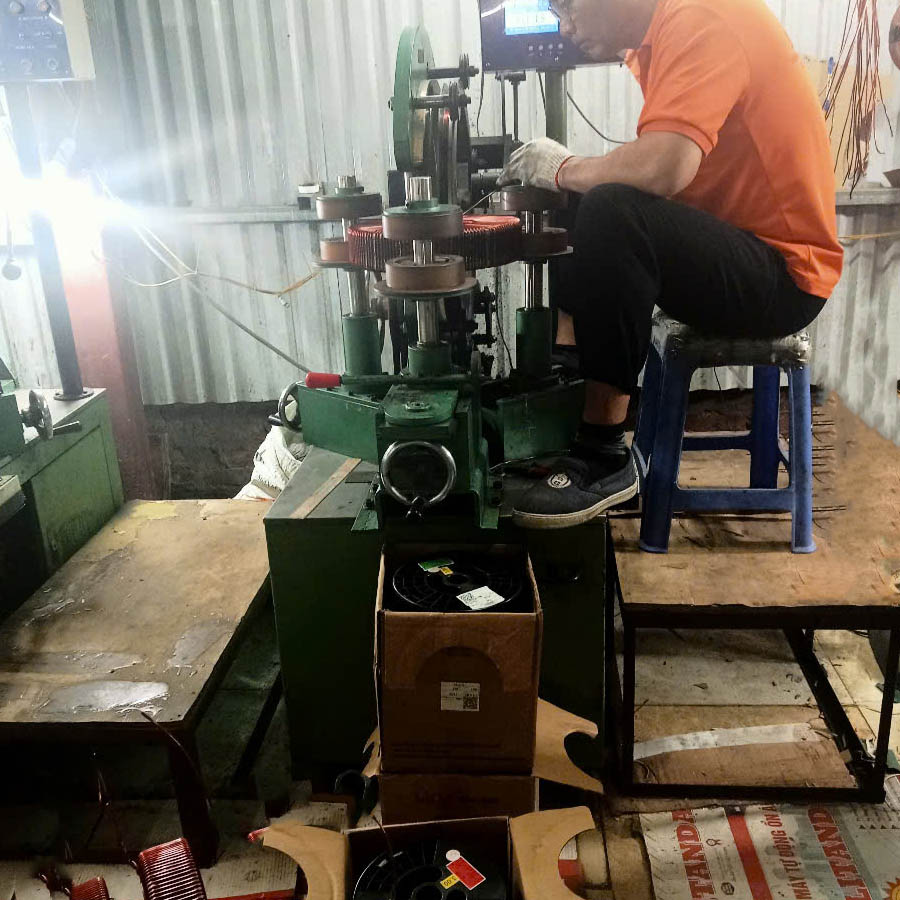

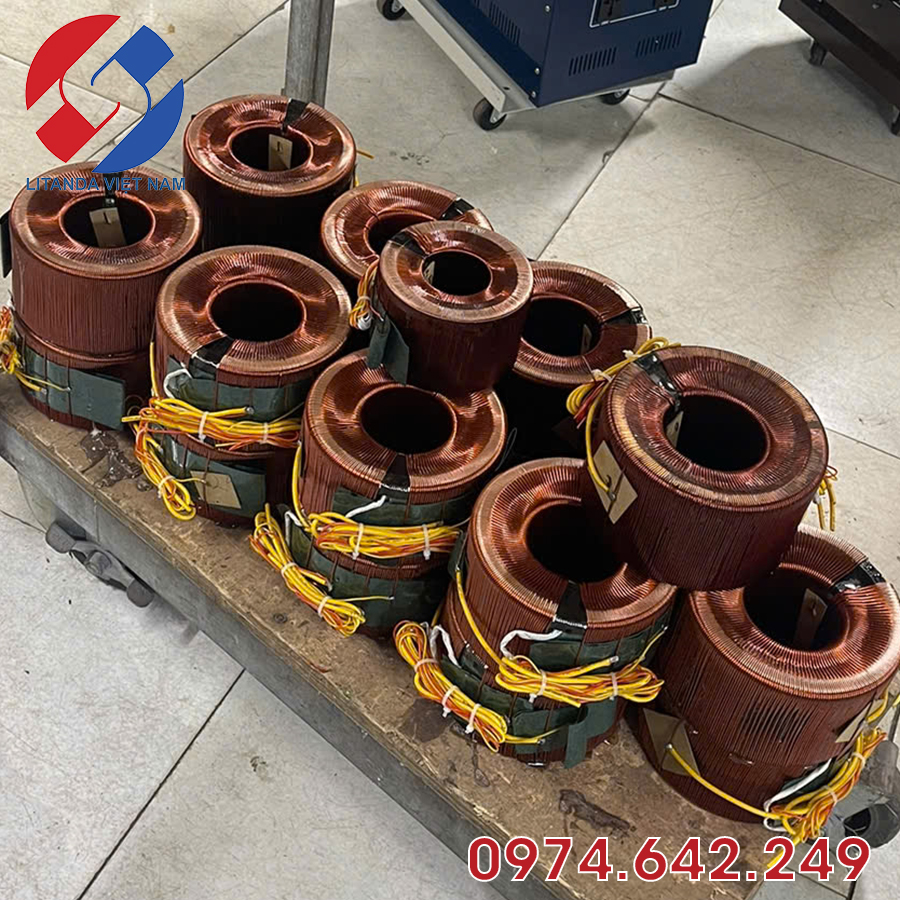

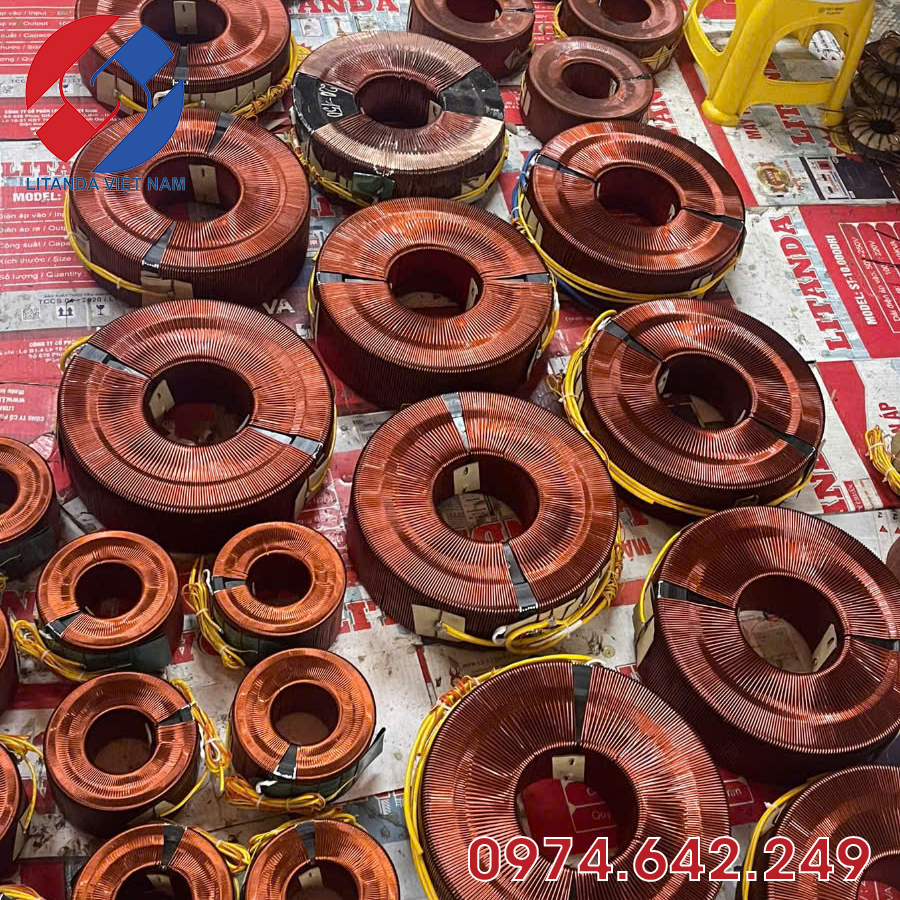

Lưu ý thực tế khi quấn dây máy biến áp

Việc quấn dây cho máy biến áp không chỉ dựa vào công thức tính toán mà còn cần cân nhắc các yếu tố thực tế để đảm bảo hiệu suất và độ bền của thiết bị. Một số điểm quan trọng cần lưu ý:

1. Chọn loại dây và tiết diện phù hợp:

• Lựa chọn dây đồng theo yêu cầu công suất
• Đảm bảo tiết diện dây đủ lớn để chịu dòng điện định mức, tránh quá nhiệt và tổn hao điện năng.

2. Đảm bảo mật độ từ thông hợp lý:

• Không để lõi thép chịu quá tải từ thông, tránh tình trạng bão hòa từ, gây nóng lõi và giảm hiệu suất.
• Mật độ từ thông hợp lý giúp duy trì hoạt động ổn định và kéo dài tuổi thọ máy biến áp.

3. Kiểm tra điện trở và tổn hao dây:

• Điện trở dây quấn quá lớn sẽ dẫn đến sụt áp và tổn hao năng lượng.
• Nên đo và tính toán điện trở thực tế của dây để điều chỉnh thiết kế và đảm bảo hiệu suất hoạt động.

4. Hiệu chỉnh hệ số K theo thực nghiệm:

• Sau khi quấn thử, tiến hành đo điện áp đầu ra để xác định độ chính xác số vòng dây.
• Dựa trên kết quả đo, hiệu chỉnh hệ số K và số vòng dây nếu cần, nhằm đảm bảo máy biến áp hoạt động ổn định theo điện áp định mức.

Ứng dụng thực tế của máy biến áp

Máy biến áp là thiết bị không thể thiếu trong cả hệ thống điện dân dụng lẫn công nghiệp, với nhiều ứng dụng đa dạng:

1. Trong gia đình:

• Cung cấp điện áp phù hợp cho các thiết bị điện 1 pha từ nguồn 3 pha, chẳng hạn như máy lạnh, tủ lạnh, lò vi sóng và các thiết bị gia dụng khác.
• Đảm bảo điện áp ổn định, bảo vệ thiết bị khỏi quá áp hoặc sụt áp.

2. Trong công nghiệp:

• Cấp điện cho các thiết bị 1 pha hoặc 3 pha công suất lớn, phục vụ cho máy móc, động cơ, hệ thống chiếu sáng và dây chuyền sản xuất.
• Giúp tối ưu hiệu suất năng lượng và giảm tổn hao điện năng trong các hệ thống điện công nghiệp.

3. Trong thiết kế và chế tạo máy biến áp mới:

• Tối ưu hóa vật liệu lõi và dây quấn để đạt hiệu suất cao, giảm trọng lượng và chi phí sản xuất.
• Đảm bảo các tiêu chuẩn an toàn điện và cách điện, đồng thời tăng tuổi thọ và độ tin cậy của thiết bị.
