Ký Hiệu Diode Ổn Áp Là Gì? Cách Nhận Biết Và Ứng Dụng Trong Mạch Điện

Trong các mạch điện tử hiện đại, diode là linh kiện quan trọng giúp kiểm soát dòng điện và bảo vệ thiết bị điện. Trong đó, ký hiệu diode ổn áp là thông tin cần thiết giúp người dùng nhận biết và sử dụng đúng linh kiện trong các sơ đồ mạch điện. Tuy nhiên, không phải ai cũng hiểu rõ ký hiệu của loại diode này cũng như vai trò của nó trong hệ thống điện. Bài viết dưới đây, Onap.vn sẽ giúp bạn hiểu rõ ký hiệu diode ổn áp, cách nhận biết trong sơ đồ mạch điện cũng như ứng dụng thực tế của linh kiện này.

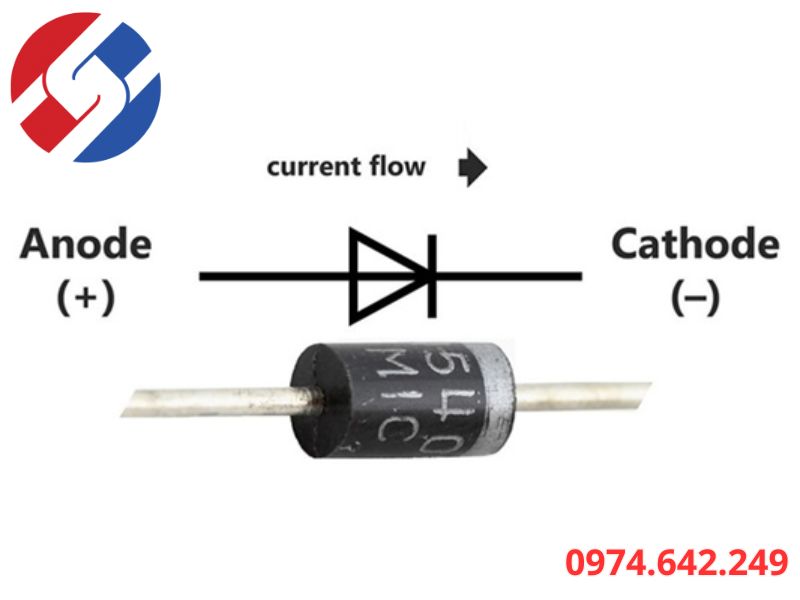

Diode Ổn Áp Là Gì?

Diode ổn áp, hay còn gọi là diode Zener, là một loại linh kiện bán dẫn được thiết kế để duy trì điện áp ổn định trong mạch điện. Khác với diode thông thường chỉ cho dòng điện đi qua theo một chiều, diode ổn áp có thể hoạt động trong vùng phân cực ngược khi điện áp đạt đến một giá trị nhất định.

Khi điện áp vượt quá mức định sẵn, diode Zener sẽ bắt đầu dẫn điện và giữ cho điện áp trong mạch ở mức ổn định. Nhờ vậy, linh kiện này thường được sử dụng trong các mạch ổn định điện áp hoặc mạch bảo vệ thiết bị điện tử.

Diode ổn áp thường xuất hiện trong nhiều thiết bị điện tử như:

• Bộ nguồn điện tử
• Thiết bị ổn áp
• Mạch điều khiển điện áp
• Thiết bị điện tử gia dụng

Ký Hiệu Diode Ổn Áp Trong Sơ Đồ Mạch Điện

Trong sơ đồ mạch điện, ký hiệu diode ổn áp thường khá giống với ký hiệu diode chỉnh lưu thông thường nhưng có một điểm khác biệt quan trọng ở phần đầu cathode.

Ký hiệu cơ bản của diode ổn áp gồm:

• Một tam giác hoặc mũi tên chỉ hướng dòng điện
• Một đường thẳng ở đầu cathode
• Đường cathode được vẽ gấp khúc hoặc có dạng chữ Z

Hình dạng đường gấp khúc này chính là dấu hiệu giúp phân biệt diode ổn áp với diode chỉnh lưu thông thường.

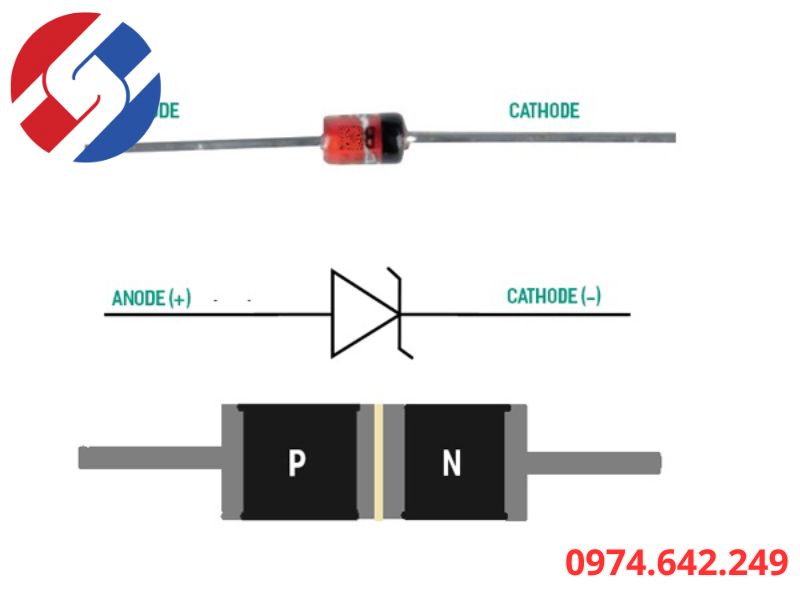

Sơ đồ ký hiệu diode ổn áp cơ bản

Anode ───▶│─── Cathode
        Z

Hoặc một dạng ký hiệu thường thấy trong sơ đồ mạch điện:

Anode ───▶│┤─── Cathode

Trong đó:

• Anode (A): cực đầu vào của diode
• Cathode (K): cực đầu ra của diode
• Đường gấp khúc ở cathode: đặc trưng của diode ổn áp (diode Zener), giúp phân biệt với diode chỉnh lưu thông thường.

Nguyên Lý Hoạt Động Của Diode Ổn Áp

Để hiểu rõ hơn về ký hiệu diode ổn áp, bạn cần nắm được nguyên lý hoạt động của linh kiện này.

Quy trình hoạt động cơ bản:

Khi điện áp đầu vào thấp hơn điện áp Zener, diode sẽ không dẫn điện.

Khi điện áp vượt quá mức quy định, diode sẽ bắt đầu dẫn điện và giữ điện áp ở mức ổn định. Nhờ đó, các linh kiện điện tử phía sau sẽ không bị hư hỏng do điện áp quá cao.

Ứng Dụng Của Diode Ổn Áp Trong Thực Tế

Nhờ khả năng ổn định điện áp, diode ổn áp được sử dụng trong rất nhiều thiết bị điện và mạch điện tử. Một số ứng dụng phổ biến gồm:

Ổn định điện áp cho mạch điện tử

Trong các bộ nguồn điện tử, diode Zener giúp giữ điện áp ở mức ổn định để các linh kiện hoạt động chính xác.

Bảo vệ linh kiện điện tử

Khi điện áp tăng đột ngột, diode ổn áp sẽ dẫn điện để hạn chế mức điện áp vượt ngưỡng, từ đó bảo vệ mạch điện.

Ứng dụng trong thiết bị điện

Diode ổn áp thường xuất hiện trong:

• Bộ nguồn điện tử
• Bộ ổn áp
• Mạch điều khiển điện áp
• Thiết bị điện tử gia dụng
• Hệ thống UPS

Nhờ đó, thiết bị điện có thể hoạt động ổn định và bền bỉ hơn.

Cách Nhận Biết Diode Ổn Áp Trong Thực Tế

Ngoài việc nhận biết qua ký hiệu diode ổn áp trong sơ đồ mạch điện, bạn cũng có thể nhận biết linh kiện này thông qua các đặc điểm sau:

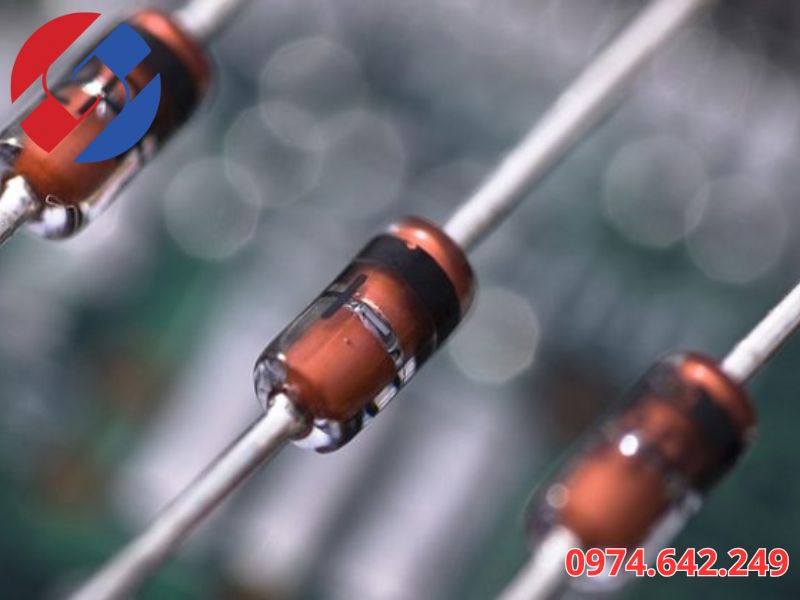

Dựa vào ký hiệu trên thân linh kiện: Trên thân diode thường có mã số thể hiện điện áp Zener, ví dụ như:

• 5V1
• 9V1
• 12V

Dựa vào sơ đồ mạch điện: Trong sơ đồ điện, diode Zener thường được đặt song song với tải để ổn định điện áp.

Dựa vào cách đấu mạch: Diode ổn áp thường được đấu phân cực ngược, khác với diode chỉnh lưu.

Vai Trò Của Diode Ổn Áp Trong Hệ Thống Điện

Trong hệ thống điện và thiết bị điện tử, diode ổn áp đóng vai trò rất quan trọng.

Một số lợi ích nổi bật gồm:

• Giữ điện áp ổn định trong mạch
• Bảo vệ thiết bị điện khỏi quá áp
• Giúp mạch điện hoạt động chính xác
• Tăng độ bền cho thiết bị điện

Nhờ những ưu điểm này, diode ổn áp được sử dụng rộng rãi trong nhiều thiết bị điện và điện tử.
