Làm Thế Nào Biến Áp 1 Pha Có Thể Tạo Ra Điện 3 Pha? Nguyên Lý Hoạt Động

Biến áp và hệ thống điện 3 pha

Trong các hệ thống điện công nghiệp hiện nay, điện 3 pha được sử dụng rộng rãi nhờ khả năng truyền tải công suất lớn, hiệu suất cao và độ ổn định vượt trội so với điện 1 pha. Hệ thống điện 3 pha không chỉ giúp giảm tổn thất điện năng mà còn đảm bảo hoạt động ổn định cho các thiết bị công suất lớn như motor, máy nén khí, máy CNC hay dây chuyền sản xuất.

Tuy nhiên, tại nhiều khu vực dân dụng hoặc vùng chưa được cấp điện 3 pha, nguồn điện sẵn có thường chỉ là điện 1 pha 220V. Trong những trường hợp này, nhu cầu chuyển đổi điện 1 pha sang 3 pha trở nên cần thiết để vận hành thiết bị công nghiệp.

Nguyên lý hoạt động của biến áp 1 pha ra 3 pha

Về mặt kỹ thuật, biến áp 1 pha không thể trực tiếp tạo ra dòng điện 3 pha thực thụ, bởi nguồn 1 pha chỉ có một biên độ và một góc pha duy nhất. Tuy nhiên, nhờ ứng dụng nguyên lý tạo pha ảo (phase shifting) kết hợp với mạch biến đổi đặc biệt, người ta có thể mô phỏng hệ thống điện 3 pha từ nguồn 1 pha – đáp ứng nhu cầu vận hành các thiết bị công nghiệp nhỏ trong điều kiện không có sẵn nguồn điện 3 pha.

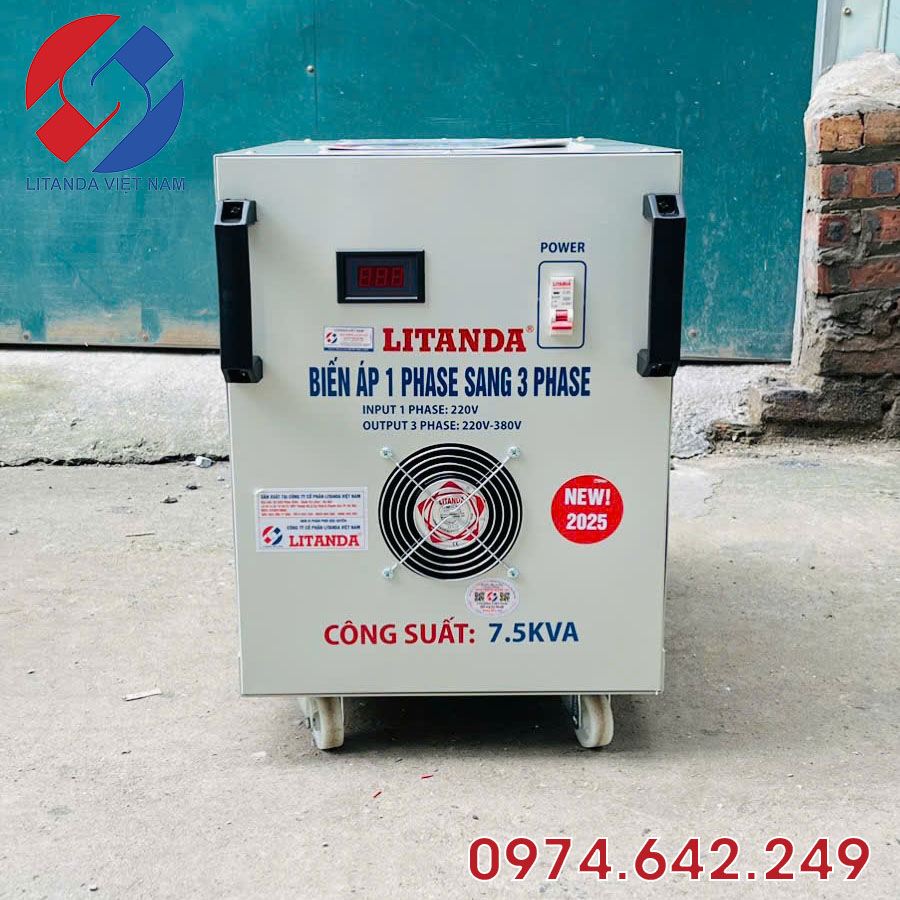

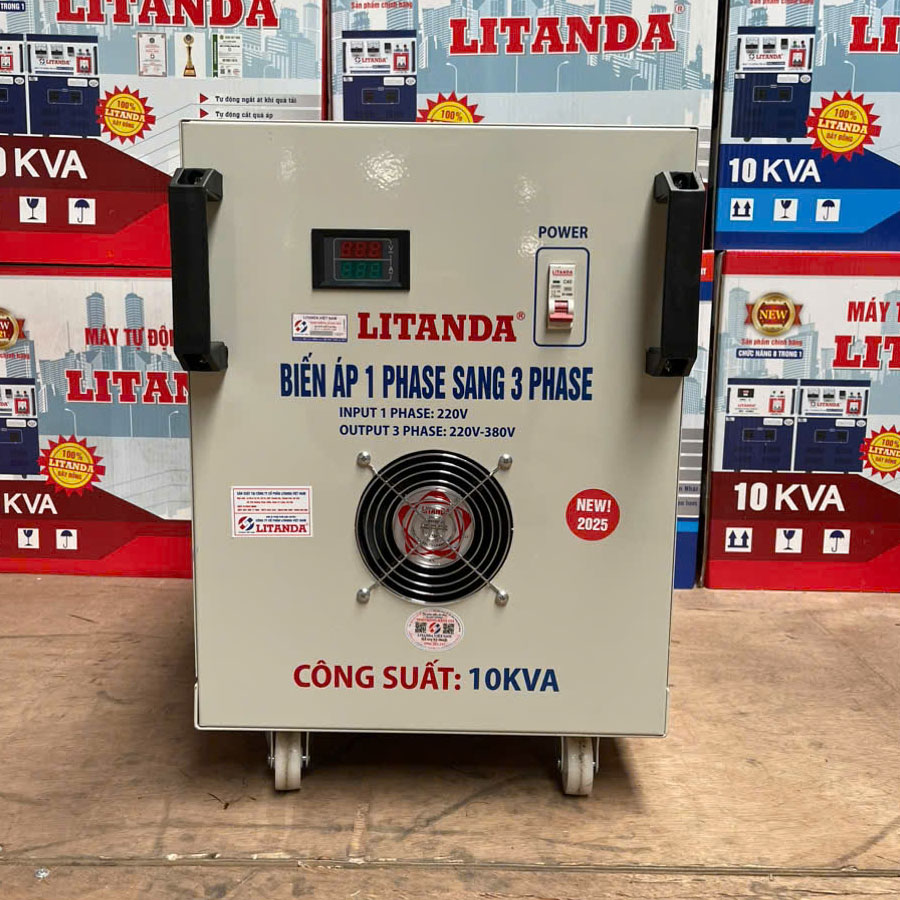

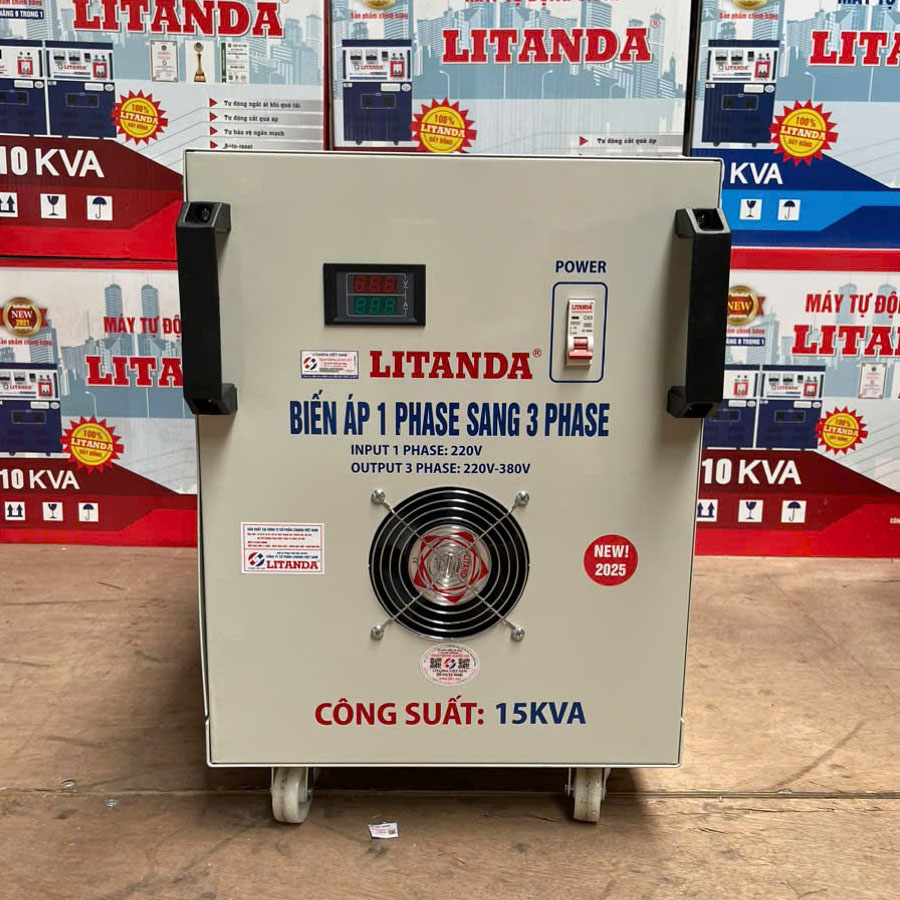

🔹 Cấu tạo cơ bản của biến áp 1 pha ra 3 pha

Một bộ biến áp 1 pha ra 3 pha hoàn chỉnh thường được cấu tạo từ các thành phần chính sau:

• Cuộn biến áp chính: Đảm nhiệm chức năng chuyển đổi điện áp đầu vào (thường là 220V hoặc 380V) thành điện áp đầu ra phù hợp.

• Hai cuộn phụ tạo lệch pha: Được quấn với tỉ lệ vòng dây và hướng từ khác nhau, giúp tạo ra hai pha có góc lệch ±120° so với pha gốc. Sự bố trí này giúp hình thành hệ thống điện 3 pha mô phỏng.

• Bộ mạch cân bằng pha: Có nhiệm vụ điều chỉnh và ổn định biên độ điện áp, đảm bảo ba pha đầu ra có điện áp và góc pha cân đối, giúp thiết bị hoạt động ổn định, giảm rung và giảm tổn hao năng lượng.

🔹 Nguyên lý tạo điện 3 pha từ nguồn 1 pha

Phương pháp phổ biến nhất để tạo điện 3 pha từ nguồn 1 pha là sử dụng mạch dịch pha thông qua tụ điện hoặc mạch điện tử điều khiển góc pha.
Cụ thể:

• Pha A (pha gốc): Lấy trực tiếp từ nguồn điện 1 pha ban đầu.

• Pha B: Được tạo ra bằng cách dịch góc pha +120° nhờ hệ thống tụ điện hoặc mạch điều khiển điện tử.

• Pha C: Hình thành bằng cách dịch góc pha -120° so với pha gốc, tạo nên sự cân đối trong hệ thống.

Kết quả thu được là ba đường điện áp lệch nhau 120°, có biên độ gần tương đương, mô phỏng gần như hoàn chỉnh một hệ thống điện 3 pha thực tế.
Mặc dù không thể thay thế hoàn toàn nguồn 3 pha chuẩn, song biến áp 1 pha ra 3 pha vẫn là giải pháp kỹ thuật hữu ích, giúp người dùng vận hành được thiết bị 3 pha trong môi trường chỉ có nguồn điện 1 pha, đặc biệt trong các xưởng nhỏ, phòng thí nghiệm và khu vực dân dụng.

Ứng dụng thực tế của biến áp 1 pha ra 3 pha

Biến áp 1 pha ra 3 pha là một giải pháp kỹ thuật linh hoạt, giúp người dùng khai thác hiệu quả nguồn điện 1 pha để vận hành các thiết bị yêu cầu điện 3 pha, đặc biệt trong môi trường sản xuất nhỏ, nghiên cứu và đào tạo kỹ thuật. Nhờ khả năng tạo ra điện áp mô phỏng tương đương hệ thống 3 pha, thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.

🔹 Ứng dụng trong công nghiệp nhỏ và gia công cơ khí

Trong các xưởng cơ khí, nhà xưởng quy mô nhỏ hay khu dân dụng, việc chưa được cấp nguồn điện 3 pha là điều khá phổ biến. Trong khi đó, nhiều thiết bị công nghiệp nhập khẩu như:

• Máy tiện, máy phay, máy mài,

• Máy nén khí, máy bơm công nghiệp,

• Máy CNC cỡ nhỏ hoặc trung bình,
  đều hoạt động bằng nguồn điện 3 pha.

Khi đó, biến áp 1 pha ra 3 pha trở thành giải pháp hiệu quả giúp:

• ✅ Vận hành thiết bị 3 pha dễ dàng tại nơi chỉ có điện 1 pha.

• 💰 Tiết kiệm chi phí đầu tư hạ tầng điện 3 pha, tránh thủ tục xin cấp điện phức tạp.

• ⚡ Tận dụng nguồn điện dân dụng sẵn có, vẫn đảm bảo hiệu suất hoạt động ổn định.

Giải pháp này đặc biệt hữu ích cho xưởng sản xuất gia công nhỏ, hộ kinh doanh cá thể, hoặc đơn vị dịch vụ cơ khí di động.

🔹 Ứng dụng trong phòng thí nghiệm, nghiên cứu điện – điện tử

Bên cạnh công nghiệp, biến áp 1 pha ra 3 pha còn đóng vai trò quan trọng trong nghiên cứu và đào tạo kỹ thuật điện.
Cụ thể, thiết bị thường được sử dụng trong:

• 🔬 Mô phỏng hệ thống điện 3 pha phục vụ thực hành và nghiên cứu nguyên lý vận hành.

• ⚙️ Thử nghiệm các thiết bị điện, như động cơ 3 pha, biến tần, bộ điều khiển công suất.

• 🎓 Giảng dạy và đào tạo kỹ sư, sinh viên ngành điện – điện tử, giúp họ hiểu rõ cơ chế hoạt động của hệ thống 3 pha trong điều kiện mô phỏng an toàn.

Nhờ tính linh hoạt và khả năng ứng dụng rộng, biến áp 1 pha ra 3 pha được xem là thiết bị không thể thiếu trong các xưởng sản xuất nhỏ, phòng thí nghiệm kỹ thuật, và trường đào tạo nghề điện.

Phân biệt biến áp 1 pha ra 3 pha và bộ đổi pha điện tử (converter)
