Mạch Ổn Áp Là Gì? Cấu Tạo, Chức Năng Và Nguyên Lý Hoạt Động

Mạch ổn áp là gì? Cùng khám phá chi tiết cấu tạo, chức năng và nguyên lý hoạt động của mạch ổn áp – bộ phận quan trọng giúp duy trì điện áp ổn định, bảo vệ thiết bị điện trước sự dao động dòng điện. Bài viết cung cấp kiến thức kỹ thuật rõ ràng, dễ hiểu, dành cho cả người mới lẫn dân chuyên.

Mạch ổn áp là gì?

Mạch ổn áp (Voltage Regulator Circuit) là một thành phần điện tử dùng để duy trì điện áp đầu ra ổn định bất chấp sự thay đổi của điện áp đầu vào hoặc tải tiêu thụ. Trong hầu hết các hệ thống điện tử, đặc biệt là các thiết bị kỹ thuật số và viễn thông, sự ổn định của điện áp là yếu tố then chốt để đảm bảo thiết bị hoạt động chính xác và bền bỉ.

Một mạch ổn áp hoạt động như một “người gác cổng” giữa nguồn điện và thiết bị tải, bảo vệ thiết bị khỏi tình trạng quá áp hoặc tụt áp, hai yếu tố có thể dẫn đến lỗi mạch hoặc thậm chí hư hỏng vĩnh viễn.

Phân loại mạch ổn áp

Mạch ổn áp được chia thành nhiều loại khác nhau tùy theo cấu tạo, nguyên lý hoạt động và mục đích sử dụng. Dưới đây là các loại phổ biến:

Mạch ổn áp tuyến tính (Linear Regulator)

Đây là loại phổ biến nhất, hoạt động bằng cách sử dụng linh kiện như transistor hoặc IC tuyến tính (ví dụ: LM317, 7805, 7812…). Chúng điều chỉnh điện áp đầu vào xuống mức điện áp mong muốn thông qua việc chuyển đổi phần dư thành nhiệt năng.

Ưu điểm:

• Thiết kế đơn giản

• Ít nhiễu điện từ

• Đáp ứng nhanh

Nhược điểm:

• Hiệu suất thấp với sự thất thoát năng lượng lớn

• Không phù hợp với tải công suất cao

Mạch ổn áp chuyển mạch (Switching Regulator)

Hoạt động bằng cách đóng/ngắt nhanh transistor để duy trì điện áp đầu ra thông qua điều biến độ rộng xung (PWM).

Ưu điểm:

• Hiệu suất cao (80–95%)

• Ít tỏa nhiệt

• Ứng dụng tốt cho thiết bị tiêu thụ công suất lớn

Nhược điểm:

• Thiết kế phức tạp

• Gây nhiễu điện từ (EMI) nếu không che chắn tốt

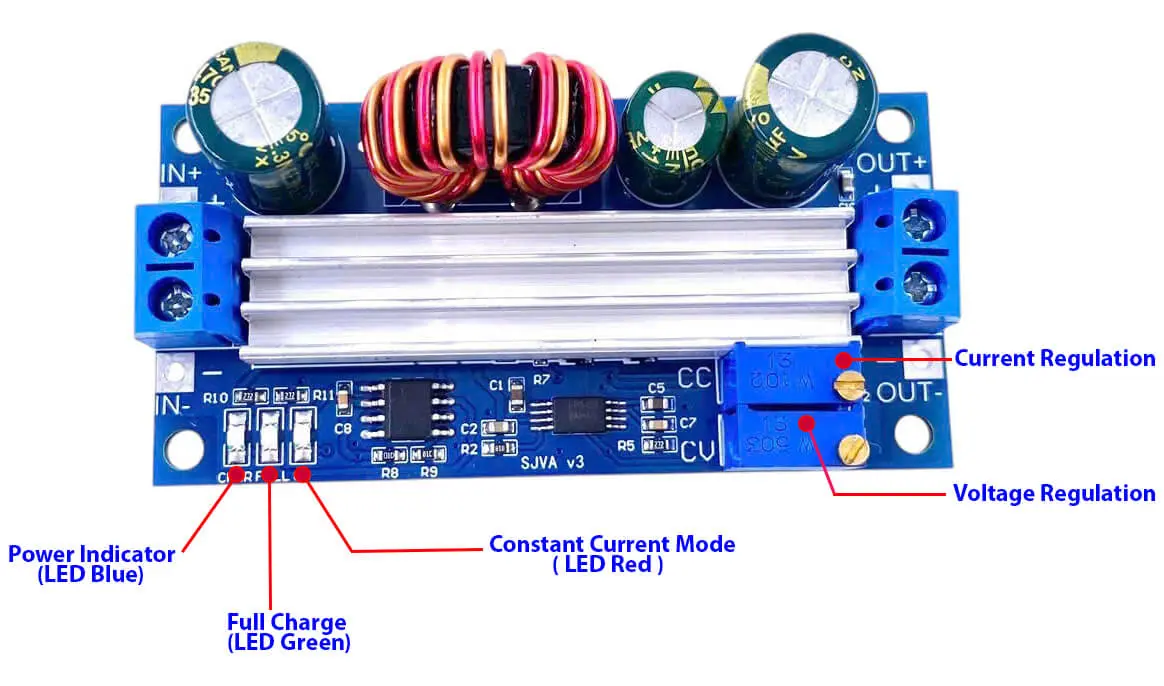

Mạch ổn áp DC-DC

Chuyên dùng cho việc chuyển đổi mức điện áp giữa các nguồn DC được chia thành 3 loại chính:

• Buck converter (giảm áp)

• Boost converter (tăng áp)

• Buck-boost converter (tăng giảm linh hoạt)

Nguyên lý hoạt động của mạch ổn áp

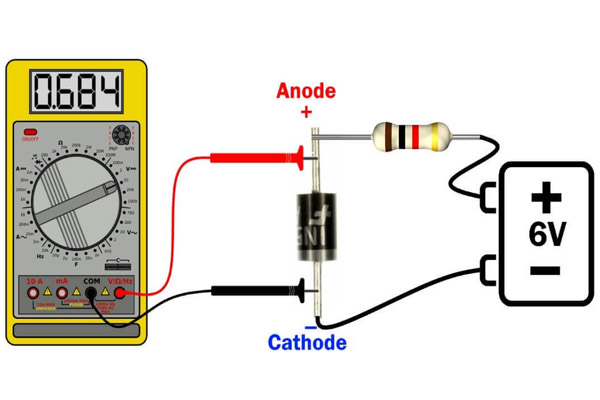

Sử dụng diode Zener

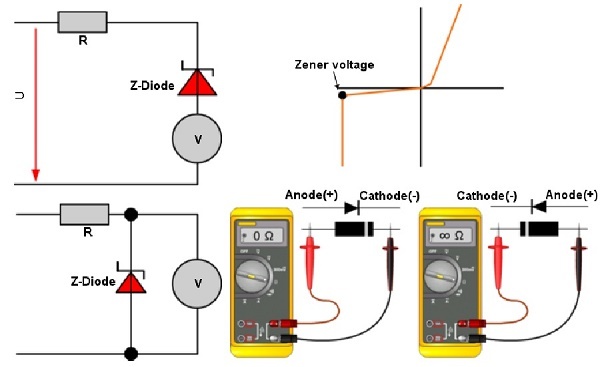

Diode Zener được thiết kế để hoạt động ở chế độ phân cực ngược, khi đó nó có khả năng duy trì điện áp không đổi tại hai đầu bất kể dòng điện thay đổi như thế nào (miễn là trong giới hạn dòng cho phép).

Cấu hình mạch đơn giản nhất gồm một điện trở mắc nối tiếp với diode Zener, đầu ra lấy từ chân âm của diode. Khi điện áp vào tăng, dòng qua điện trở tăng, nhưng điện áp ra vẫn được giữ cố định nhờ đặc tính của diode Zener.

Nhược điểm: Chỉ cung cấp dòng nhỏ, không phù hợp với tải lớn.

Sử dụng Zener kết hợp Transistor

Khi cần cung cấp dòng lớn hơn, Zener được kết hợp với transistor. Trong sơ đồ này:

• Zener tạo điện áp tham chiếu tại chân base của transistor.

• Khi điện áp vào thay đổi, dòng điện qua transistor sẽ điều chỉnh để giữ điện áp ra ổn định.

• Điện áp ra xấp xỉ bằng điện áp Zener trừ đi độ sụt áp BE của transistor (~0.6–0.7 V).

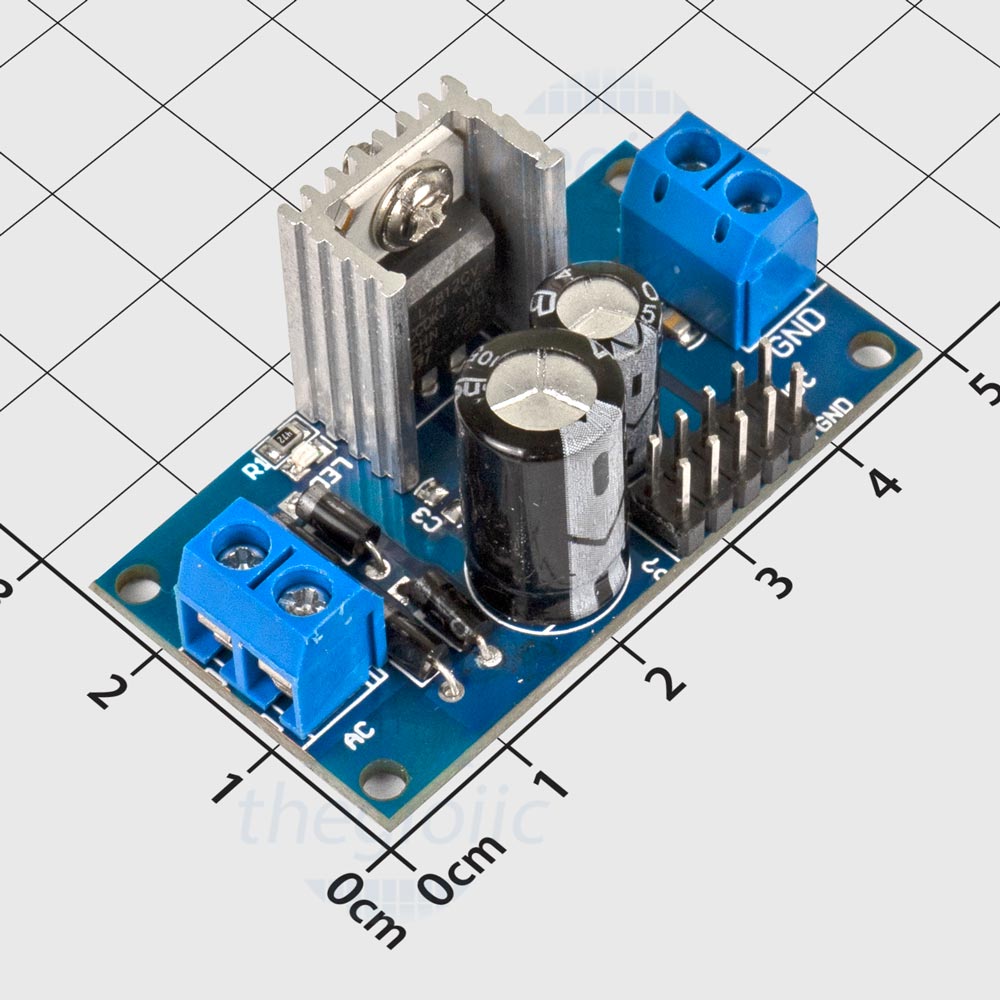

Ổn áp sử dụng IC tuyến tính

IC ổn áp như 7805 (5 V), 7812 (12 V) là các bộ ổn áp ba chân: input – ground – output. Bên trong tích hợp các thành phần khuếch đại, tham chiếu và mạch phản hồi.

Cách hoạt động: Khi có biến động điện áp đầu vào hoặc tải, IC tự động điều chỉnh dòng để giữ mức điện áp ra không đổi.

Mạch ổn áp và chuỗi cấp nguồn hoàn chỉnh

Trong thực tế, mạch ổn áp thường là một phần của hệ thống cấp nguồn bao gồm:

• Biến áp: Hạ áp từ 220 V AC xuống mức thấp hơn (ví dụ: 12 V AC).

• Chỉnh lưu: Sử dụng cầu diode để chuyển AC thành DC.

• Lọc nhiễu: Dùng tụ điện để làm phẳng điện áp.

• Ổn áp: Duy trì điện áp ra ổn định và sạch.

Ứng dụng của mạch ổn áp trong đời sống

Mạch ổn áp hiện diện trong gần như mọi thiết bị điện tử hiện đại. Một số ứng dụng phổ biến:

Thiết bị gia dụng

• Tivi, đầu DVD, đầu thu kỹ thuật số

• Tủ lạnh, máy giặt, lò vi sóng (phần điều khiển)


Thiết bị văn phòng và công nghiệp

• Máy in, máy tính để bàn, thiết bị đo lường

• PLC, mạch điều khiển motor


Thiết bị y tế

• Máy điện tim, máy theo dõi bệnh nhân

• Hệ thống cung cấp nguồn liên tục cho thiết bị sống còn


Hệ thống năng lượng mặt trời, UPS

• Điều chỉnh điện áp pin mặt trời

• Ổn áp dòng ra từ bộ chuyển đổi (inverter)


Ưu và nhược điểm của các loại mạch ổn áp

Một số lưu ý khi thiết kế mạch ổn áp

• Dòng tải tối đa: Luôn tính toán công suất tải để chọn loại mạch phù hợp.
• Tản nhiệt: Với mạch tuyến tính, nên dùng thêm tản nhiệt cho IC hoặc transistor.
• Điện áp đầu vào: Phải cao hơn điện áp đầu ra tối thiểu 2–3 V để đảm bảo ổn định.
• Lọc nhiễu: Dùng tụ đầu vào và đầu ra để tránh dao động hoặc nhiễu.
• An toàn: Bảo vệ quá dòng, quá nhiệt hoặc quá áp (nên tích hợp mạch bảo vệ).


Hiện nay, các IC ổn áp thế hệ mới có kích thước nhỏ, hiệu suất cao, tích hợp nhiều tính năng bảo vệ và hỗ trợ điều khiển qua vi điều khiển (PWM, SPI…). Ngoài ra, việc tích hợp ổn áp vào các SoC (System on Chip) giúp giảm thiểu kích thước mạch nguồn và tối ưu hóa chi phí sản xuất.

Mạch ổn áp là một phần không thể thiếu trong mọi hệ thống điện tử. Tùy theo yêu cầu tải, hiệu suất, độ chính xác và chi phí, người thiết kế có thể lựa chọn mạch tuyến tính đơn giản hay mạch chuyển mạch hiện đại. Dù là loại nào, việc hiểu rõ nguyên lý hoạt động, đặc tính linh kiện và các yếu tố ảnh hưởng là điều kiện tiên quyết để thiết kế hệ thống cấp nguồn an toàn, hiệu quả và bền vững.
