Máy Biến Áp 3 Pha Có Mấy Cuộn Dây Và Mỗi Cuộn Đảm Nhiệm Chức Năng Gì?

Giới Thiệu Máy Biến Áp 3 Pha

Máy biến áp 3 pha là một trong những thiết bị điện quan trọng và không thể thiếu trong hệ thống truyền tải cũng như phân phối điện năng hiện nay. Thiết bị này có chức năng chính là chuyển đổi điện áp từ mức cao xuống thấp hoặc ngược lại một cách an toàn, ổn định và hiệu quả, giúp tối ưu hóa quá trình sử dụng điện năng, đồng thời giảm thiểu tổn thất điện năng trong quá trình truyền tải trên đường dây.

Về cấu tạo, máy biến áp 3 pha gồm các bộ phận chính như lõi thép, cuộn dây sơ cấp, cuộn dây thứ cấp, vỏ máy và dầu cách điện (đối với dòng máy biến áp sử dụng dầu). Trong đó, hệ thống cuộn dây được xem là bộ phận cốt lõi, đóng vai trò quyết định trong việc tạo ra và duy trì hiệu suất hoạt động của máy. Nhờ sự kết hợp chặt chẽ giữa các thành phần cấu tạo và công nghệ chế tạo hiện đại, máy biến áp 3 pha có thể vận hành bền bỉ, đáp ứng tốt các yêu cầu về kỹ thuật cũng như an toàn điện trong nhiều môi trường làm việc khác nhau.

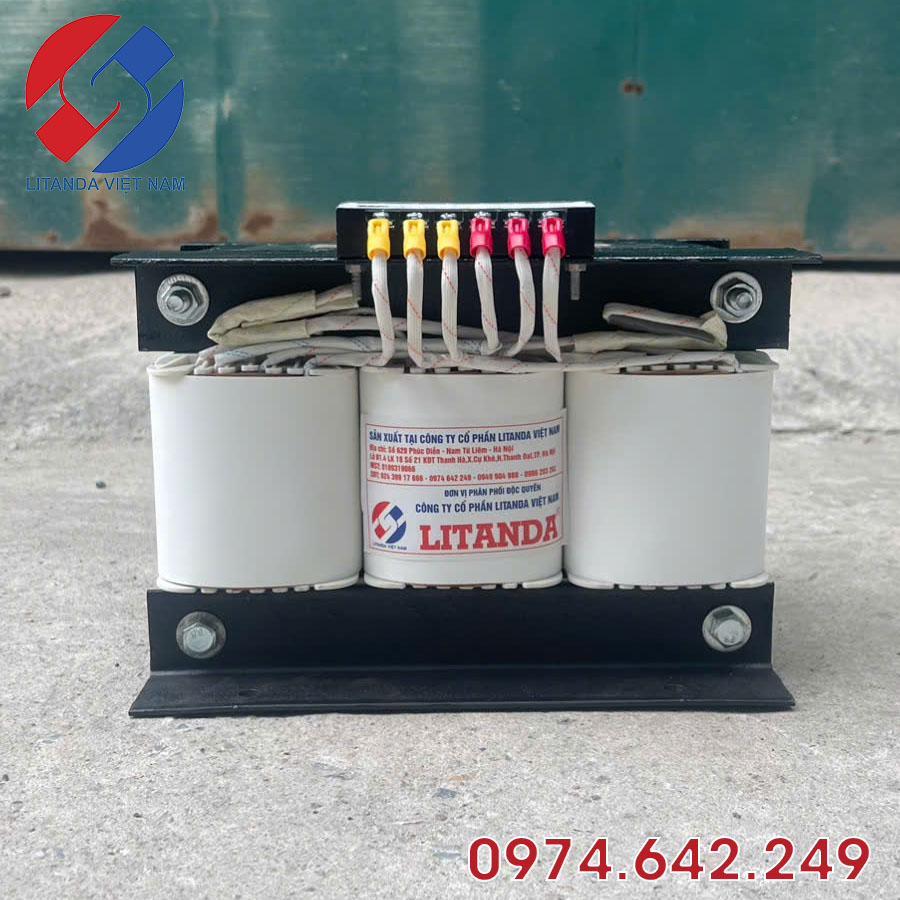

Máy Biến Áp 3 Pha Có Mấy Cuộn Dây?

Máy biến áp 3 pha được thiết kế với tổng cộng 6 cuộn dây, chia đều cho hai phía sơ cấp và thứ cấp, bao gồm:

• 3 cuộn dây sơ cấp (Primary Windings)

• 3 cuộn dây thứ cấp (Secondary Windings)

Mỗi cuộn dây tương ứng với một pha điện riêng biệt (A, B, C). Trong đó, ba cuộn sơ cấp được kết nối trực tiếp với nguồn điện đầu vào, còn ba cuộn thứ cấp đảm nhiệm nhiệm vụ cung cấp điện áp đầu ra cho tải hoặc hệ thống sử dụng điện.

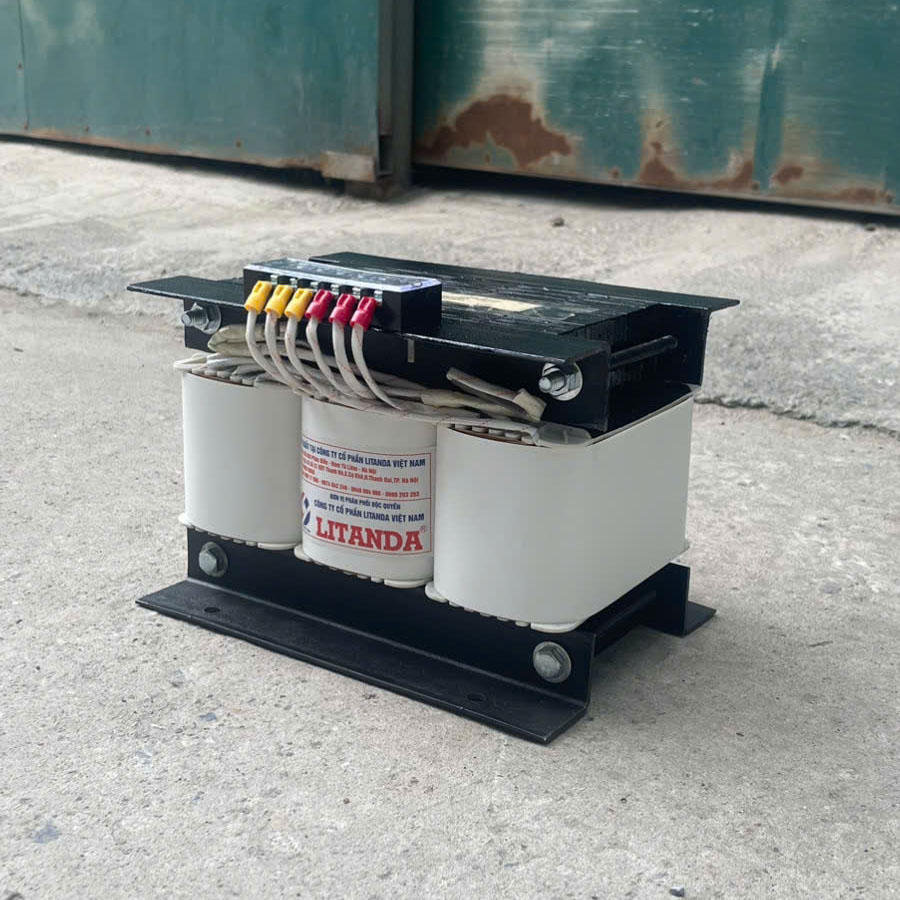

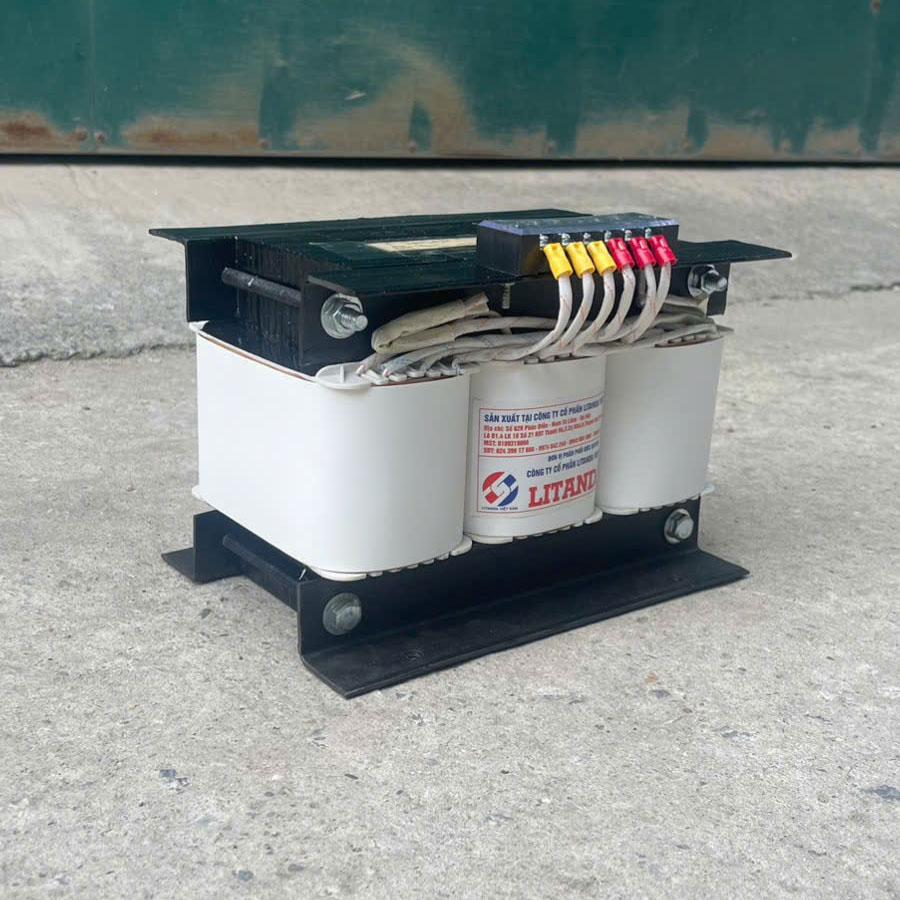

Các cuộn dây này được quấn quanh lõi thép hình trụ – bộ phận đóng vai trò dẫn từ và tập trung từ thông. Nhờ cấu tạo này, máy biến áp có thể truyền tải năng lượng điện từ mạch sơ cấp sang mạch thứ cấp một cách hiệu quả, ổn định và giảm thiểu tổn thất điện năng. Thiết kế cuộn dây chính xác, kết hợp với vật liệu cách điện chất lượng cao, giúp máy vận hành bền bỉ, an toàn và đạt hiệu suất tối đa trong quá trình sử dụng.

Chức Năng Của Từng Cuộn Dây Trong Máy Biến Áp 3 Pha

Trong máy biến áp 3 pha, mỗi cuộn dây đều đảm nhận một nhiệm vụ riêng biệt nhưng có mối liên hệ chặt chẽ, cùng góp phần đảm bảo quá trình truyền tải và biến đổi điện áp diễn ra hiệu quả, ổn định.

1. Cuộn Dây Sơ Cấp – Tiếp Nhận Nguồn Điện Đầu Vào

Cuộn dây sơ cấp là bộ phận trực tiếp tiếp nhận dòng điện xoay chiều từ lưới điện quốc gia hoặc nguồn điện cung cấp ban đầu. Khi dòng điện chạy qua cuộn sơ cấp, một từ trường biến thiên sẽ được tạo ra trong lõi thép của máy biến áp.
Năng lượng điện ở cuộn sơ cấp không truyền trực tiếp sang cuộn thứ cấp, mà được chuyển đổi thành năng lượng từ trường, sau đó cảm ứng sang cuộn thứ cấp để tạo điện áp đầu ra.
Cuộn dây sơ cấp thường được quấn bằng dây đồng hoặc dây nhôm có tiết diện lớn, nhằm đảm bảo khả năng chịu dòng điện và điện áp cao, đồng thời giúp máy vận hành an toàn, bền bỉ trong thời gian dài.

2. Cuộn Dây Thứ Cấp – Cung Cấp Điện Cho Tải Sử Dụng

Cuộn dây thứ cấp có chức năng nhận năng lượng cảm ứng từ cuộn sơ cấp thông qua lõi thép dẫn từ. Khi từ trường biến thiên tác động lên cuộn thứ cấp, suất điện động cảm ứng được sinh ra, tạo nên điện áp đầu ra cho tải hoặc hệ thống sử dụng điện.
Tùy vào tỷ số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp, máy biến áp có thể tăng áp hoặc hạ áp phù hợp với nhu cầu sử dụng. Cuộn dây thứ cấp được thiết kế chính xác để đảm bảo điện áp đầu ra luôn ổn định, đáp ứng tiêu chuẩn kỹ thuật và yêu cầu của các thiết bị điện.

Sơ Đồ Nguyên Lý Kết Nối Của Các Cuộn Dây 3 Pha

Trong máy biến áp 3 pha, các cuộn dây có thể được kết nối theo hai kiểu cơ bản là đấu sao (Y) và đấu tam giác (Δ). Mỗi kiểu đấu có đặc điểm, nguyên lý hoạt động và phạm vi ứng dụng riêng, phù hợp với từng yêu cầu kỹ thuật cụ thể trong hệ thống điện.

1. Kiểu Đấu Sao (Y)

Ở kiểu đấu sao, một đầu của ba cuộn dây được nối chung lại tại một điểm gọi là điểm trung tính (N), trong khi ba đầu còn lại được nối với ba dây pha (A, B, C).

• Trong cấu hình này, dòng điện pha bằng dòng điện dây, nhưng điện áp dây lại lớn hơn điện áp pha √3 lần.

• Kiểu đấu sao thường được sử dụng cho các máy biến áp hạ áp hoặc hệ thống điện có nhu cầu sử dụng điểm trung tính để cân bằng tải và cấp điện cho cả tải một pha lẫn ba pha.

• Ưu điểm của kiểu đấu này là điện áp ổn định, dễ kiểm soát và an toàn hơn khi vận hành.

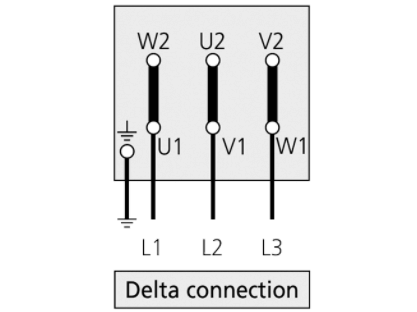

2. Kiểu Đấu Tam Giác (Δ)

Với kiểu đấu tam giác, ba cuộn dây được nối tiếp nhau tạo thành một vòng kín, tương tự hình tam giác, và ba điểm nối trở thành ba đầu ra pha (A, B, C).

• Trong kiểu kết nối này, điện áp pha bằng điện áp dây, trong khi dòng điện pha nhỏ hơn dòng điện dây √3 lần.

• Đấu tam giác thường được ứng dụng cho máy biến áp tăng áp hoặc các hệ thống công nghiệp cần dòng điện lớn và ổn định.

• Cấu hình này giúp máy hoạt động mạnh mẽ, chịu tải tốt, đồng thời giảm dao động điện áp khi tải thay đổi.

Tầm Quan Trọng Của Hệ Thống Cuộn Dây Trong Máy Biến Áp 3 Pha

Hệ thống 6 cuộn dây được xem là trái tim của máy biến áp 3 pha, đóng vai trò then chốt trong việc đảm bảo hiệu suất, độ ổn định và tuổi thọ của thiết bị. Mỗi cuộn dây đều có ảnh hưởng trực tiếp đến:

• Hiệu suất truyền tải điện năng – quyết định khả năng biến đổi và cung cấp điện ổn định cho hệ thống.

• Mức độ tổn hao điện từ – ảnh hưởng đến hiệu quả sử dụng năng lượng và chi phí vận hành.

• Độ ổn định và an toàn điện áp đầu ra – giúp các thiết bị điện hoạt động bền bỉ, tránh hiện tượng chập chờn hoặc quá tải.

• Tuổi thọ và độ bền của máy biến áp – phản ánh chất lượng thiết kế và vật liệu chế tạo.

Chính vì tầm quan trọng đó, các thương hiệu uy tín như Litanda Việt Nam, Standard hay Lioa luôn chú trọng đầu tư vào chất lượng cuộn dây, sử dụng dây đồng nguyên chất 100% được quấn theo quy trình kỹ thuật nghiêm ngặt đạt tiêu chuẩn quốc tế. Nhờ vậy, các sản phẩm máy biến áp của họ có thể vận hành ổn định, giảm tổn thất điện năng, đồng thời đảm bảo độ bền và hiệu suất cao trong mọi điều kiện làm việc.
