Máy Biến Áp Ba Pha Có Mấy Loại? Mỗi Loại Dùng Trong Trường Hợp Nào?

Máy biến áp ba pha là thiết bị điện quan trọng trong hệ thống điện công nghiệp và dân dụng có công suất lớn. Thiết bị này có nhiệm vụ biến đổi điện áp xoay chiều ba pha từ mức điện áp này sang mức điện áp khác nhằm phù hợp với nhu cầu sử dụng của thiết bị điện. Trong thực tế, máy biến áp ba pha có nhiều loại khác nhau, được phân chia dựa trên cấu tạo, chức năng và mục đích sử dụng. Việc hiểu rõ từng loại sẽ giúp người dùng lựa chọn thiết bị phù hợp, tiết kiệm chi phí và đảm bảo hệ thống điện hoạt động ổn định. Bài viết dưới đây sẽ giúp bạn tìm hiểu đầy đủ máy biến áp ba pha có mấy loại và mỗi loại được sử dụng trong trường hợp nào.

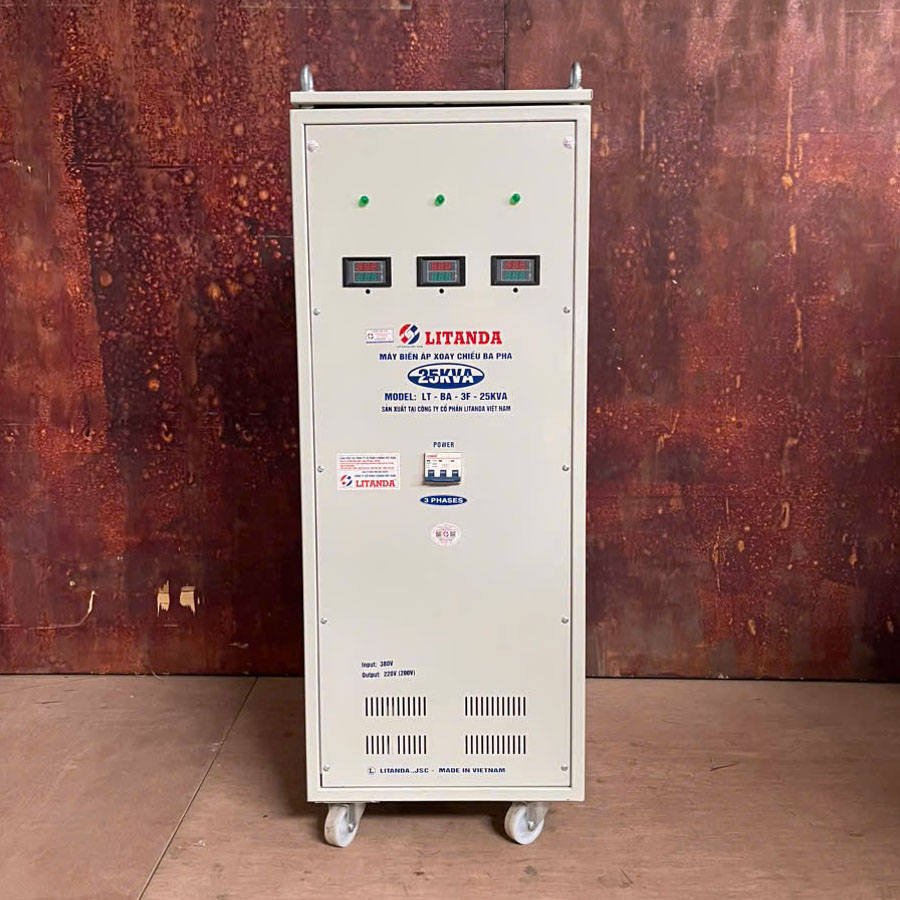

Máy Biến Áp Ba Pha Là Gì?

Máy biến áp ba pha là thiết bị điện quan trọng trong hệ thống truyền tải và phân phối điện năng hiện đại. Thiết bị này có nhiệm vụ biến đổi điện áp xoay chiều ba pha từ mức điện áp cao xuống thấp hoặc từ thấp lên cao, nhằm đảm bảo nguồn điện được cung cấp ổn định, an toàn và hiệu quả cho các thiết bị sử dụng điện.

Trong thực tế, máy biến áp ba pha được sử dụng rộng rãi tại nhà máy sản xuất, khu công nghiệp, trạm điện, tòa nhà thương mại và hệ thống điện dân dụng. Nhờ khả năng điều chỉnh điện áp phù hợp với từng nhu cầu sử dụng, thiết bị này đóng vai trò quan trọng trong việc giảm tổn thất điện năng và bảo vệ hệ thống điện.

• Cuộn dây sơ cấp: Nhận nguồn điện đầu vào từ hệ thống điện.

• Cuộn dây thứ cấp: Cung cấp điện áp đầu ra sau khi đã được biến đổi.

• Cuộn dây trung gian hoặc cuộn cách ly: Được trang bị trong một số loại máy để tăng khả năng cách điện, ổn định điện áp và bảo vệ hệ thống.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Máy Biến Áp 3 Pha

Máy biến áp ba pha là thiết bị quan trọng trong hệ thống điện, có nhiệm vụ biến đổi điện áp xoay chiều ba pha để phù hợp với quá trình truyền tải và sử dụng điện năng. Để thực hiện chức năng này, máy được thiết kế với cấu tạo và nguyên lý hoạt động dựa trên hiện tượng cảm ứng điện từ.

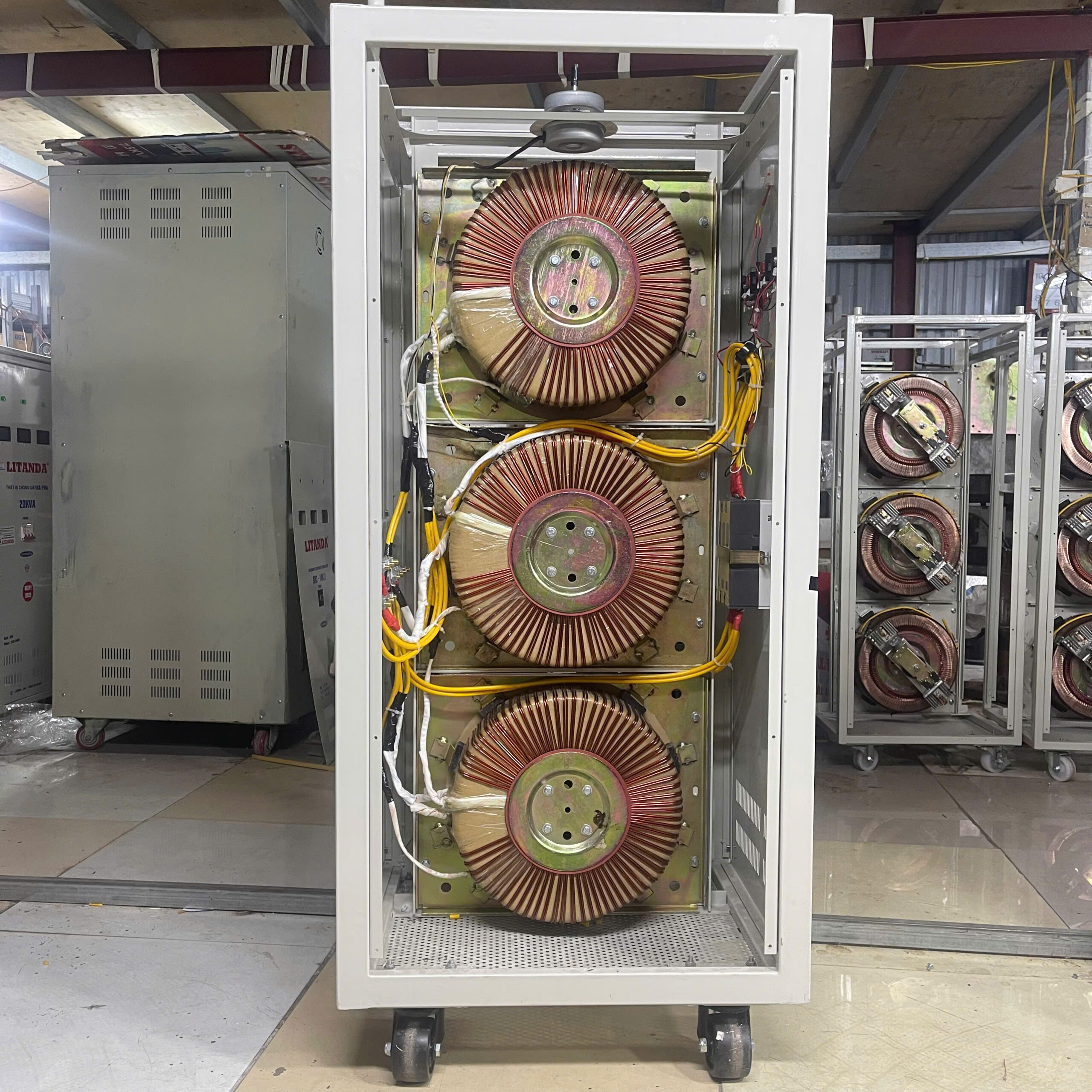

Cấu Tạo Cơ Bản Của Máy Biến Áp Ba Pha

Về cơ bản, máy biến áp ba pha gồm các bộ phận chính sau:

• Lõi thép: Lõi thép được ghép từ nhiều lá thép kỹ thuật điện mỏng nhằm dẫn từ tốt và hạn chế tổn hao do dòng điện xoáy. Bộ phận này đóng vai trò tạo đường dẫn cho từ thông trong quá trình hoạt động của máy biến áp.

• Dây quấn: Dây quấn thường được làm từ đồng hoặc nhôm, gồm cuộn sơ cấp và cuộn thứ cấp (một số loại có thêm cuộn trung gian). Đây là nơi diễn ra quá trình cảm ứng điện từ, giúp biến đổi điện áp từ mức này sang mức khác.

• Vỏ máy: Vỏ máy có nhiệm vụ bảo vệ các bộ phận bên trong, đồng thời hỗ trợ tản nhiệt và cách điện trong quá trình vận hành. Tùy theo từng loại máy biến áp, hệ thống làm mát có thể sử dụng dầu cách điện hoặc quạt gió để đảm bảo nhiệt độ ổn định.

Nguyên Lý Hoạt Động Của Máy Biến Áp Ba Pha

Nguyên lý hoạt động của máy biến áp ba pha dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều đi vào cuộn dây sơ cấp, nó sẽ tạo ra từ thông biến thiên trong lõi thép. Từ thông này sau đó cảm ứng sang cuộn dây thứ cấp, tạo ra điện áp mới.

Mức điện áp đầu ra phụ thuộc vào tỷ số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp. Nhờ nguyên lý này, máy biến áp ba pha có thể tăng hoặc giảm điện áp theo yêu cầu của hệ thống điện, từ đó đảm bảo nguồn điện được cung cấp ổn định và an toàn cho các thiết bị tải.

Máy Biến Áp Ba Pha Có Mấy Loại?

Máy biến áp ba pha được phân loại dựa trên chức năng và mục đích sử dụng trong hệ thống điện. Mỗi loại sẽ có đặc điểm thiết kế và phạm vi ứng dụng khác nhau, giúp đáp ứng đa dạng nhu cầu từ truyền tải điện năng đến cung cấp điện cho thiết bị trong công nghiệp và dân dụng.

Hiện nay, máy biến áp ba pha thường được chia thành 5 loại phổ biến sau đây:

Máy Biến Áp Ba Pha Tăng Áp

Máy biến áp ba pha tăng áp là thiết bị dùng để nâng điện áp từ mức thấp lên mức cao hơn trước khi điện năng được truyền tải đi xa. Việc tăng điện áp giúp giảm dòng điện trên đường dây, từ đó giảm tổn hao điện năng và nâng cao hiệu quả truyền tải điện trong hệ thống điện quốc gia.

• Điện áp đầu ra cao hơn điện áp đầu vào

• Thường được lắp đặt tại nhà máy điện hoặc trạm phát điện

Loại biến áp này đóng vai trò quan trọng trong hệ thống truyền tải điện cao thế, giúp đưa điện năng từ nơi sản xuất đến các khu vực tiêu thụ một cách hiệu quả.

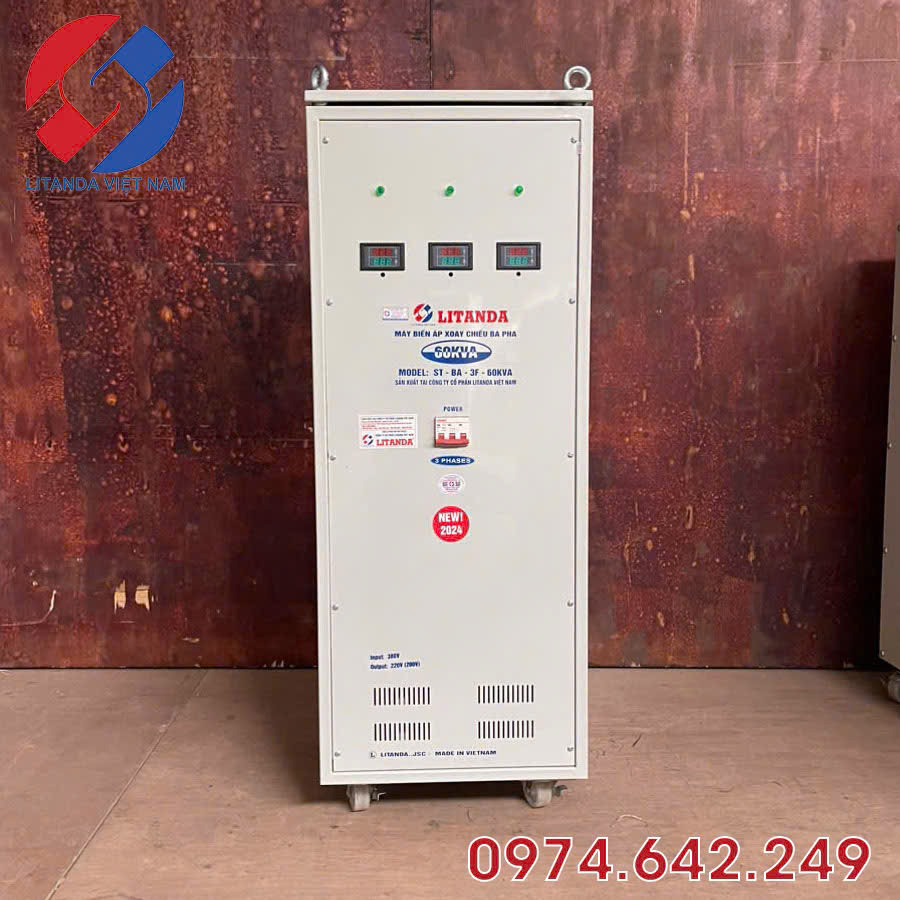

Máy Biến Áp Ba Pha Hạ Áp

Máy biến áp ba pha hạ áp có chức năng giảm điện áp từ mức cao xuống mức thấp hơn, giúp điện năng phù hợp với các thiết bị điện trong sinh hoạt và sản xuất. Đây là loại biến áp được sử dụng rộng rãi nhất trong hệ thống phân phối điện.

• Điện áp đầu ra thấp hơn điện áp đầu vào

• Cung cấp điện cho hệ thống tiêu thụ điện

Máy biến áp hạ áp thường được lắp đặt tại trạm biến áp khu dân cư, nhà máy sản xuất, tòa nhà thương mại hoặc khu công nghiệp, nơi cần chuyển điện áp trung thế xuống mức 380V hoặc 220V để sử dụng.

Máy Biến Áp Ba Pha Tự Ngẫu

Máy biến áp ba pha tự ngẫu là loại biến áp sử dụng một cuộn dây chung cho cả phía sơ cấp và thứ cấp. Nhờ cấu tạo đặc biệt này, thiết bị có thể giảm kích thước, tiết kiệm vật liệu và nâng cao hiệu suất hoạt động so với các loại biến áp thông thường.

• Kích thước nhỏ gọn và tiết kiệm chi phí

• Hiệu suất truyền tải điện cao

Máy biến áp tự ngẫu thường được sử dụng trong hệ thống điều chỉnh điện áp, khởi động động cơ công suất lớn hoặc các trạm biến áp trung gian. Tuy nhiên, do không cách ly hoàn toàn giữa đầu vào và đầu ra nên cần cân nhắc khi sử dụng trong những hệ thống yêu cầu an toàn điện cao.

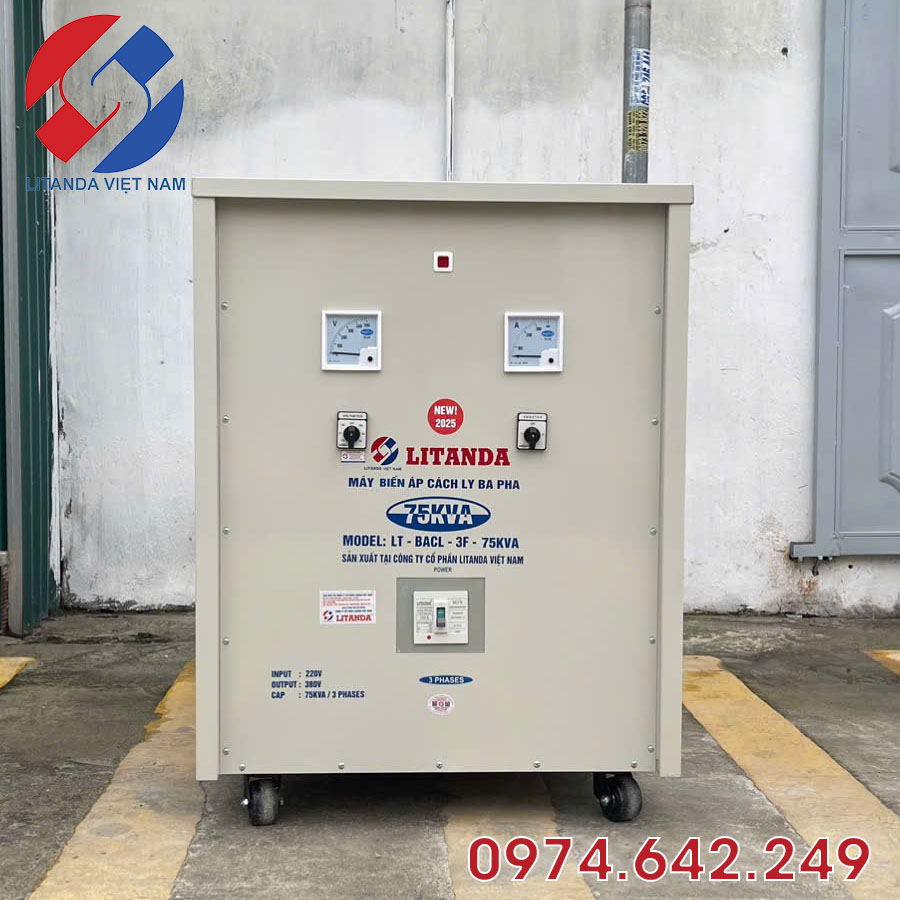

Máy Biến Áp Ba Pha Cách Ly

Máy biến áp ba pha cách ly là loại biến áp được thiết kế với hai cuộn dây riêng biệt, giúp tách biệt hoàn toàn giữa nguồn điện và thiết bị sử dụng. Nhờ đó, thiết bị có khả năng tăng độ an toàn điện và hạn chế nhiễu điện trong hệ thống.

• Cách ly hoàn toàn giữa nguồn điện và tải

• Giúp giảm nhiễu và bảo vệ thiết bị điện

Loại biến áp này thường được ứng dụng trong thiết bị y tế, hệ thống máy móc công nghiệp, phòng thí nghiệm hoặc các hệ thống điện yêu cầu độ an toàn cao.

Máy Biến Áp Ba Pha Lực

Máy biến áp ba pha lực là loại biến áp được sử dụng trong hệ thống truyền tải và phân phối điện năng công suất lớn. Thiết bị được thiết kế để hoạt động liên tục trong thời gian dài với độ ổn định và độ bền cao.

• Công suất lớn từ vài chục kVA đến hàng trăm MVA

• Hoạt động ổn định trong hệ thống điện quy mô lớn

Máy biến áp ba pha lực thường được lắp đặt tại trạm biến áp điện lực, nhà máy sản xuất lớn, khu công nghiệp hoặc hệ thống điện quốc gia, nơi cần cung cấp nguồn điện ổn định cho các phụ tải lớn.

Phân Loại Máy Biến Áp Ba Pha Theo Cấu Tạo

Dựa vào cấu tạo và phương pháp làm mát, máy biến áp ba pha thường được chia thành hai loại chính là máy biến áp dầu và máy biến áp khô. Mỗi loại có đặc điểm thiết kế, khả năng vận hành và phạm vi ứng dụng khác nhau trong hệ thống điện. Việc nắm rõ cách phân loại này sẽ giúp người dùng lựa chọn máy biến áp phù hợp, đảm bảo hiệu suất hoạt động và độ an toàn cho hệ thống điện.

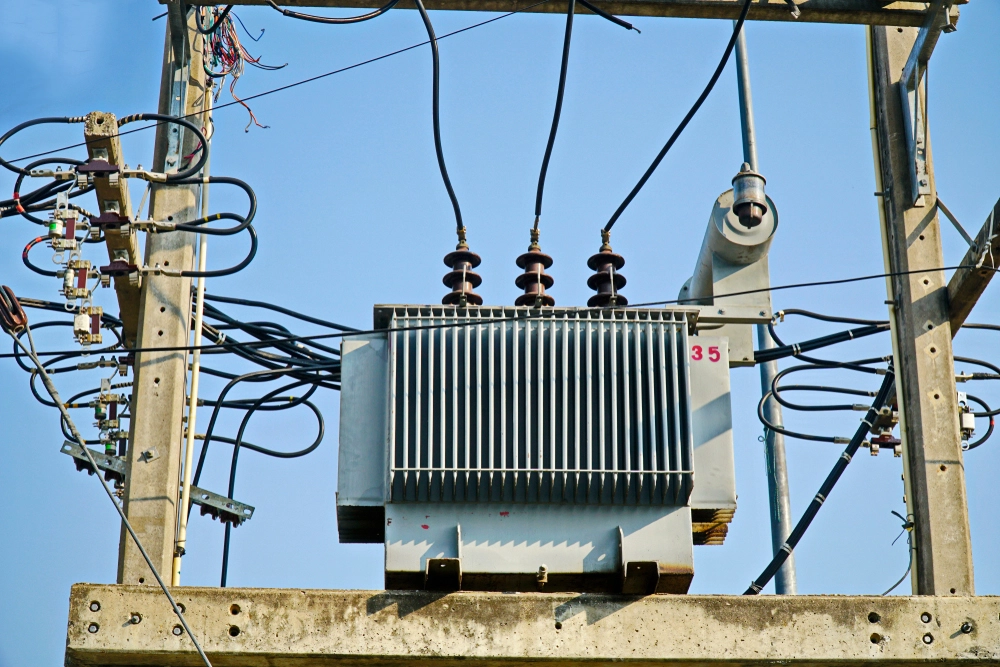

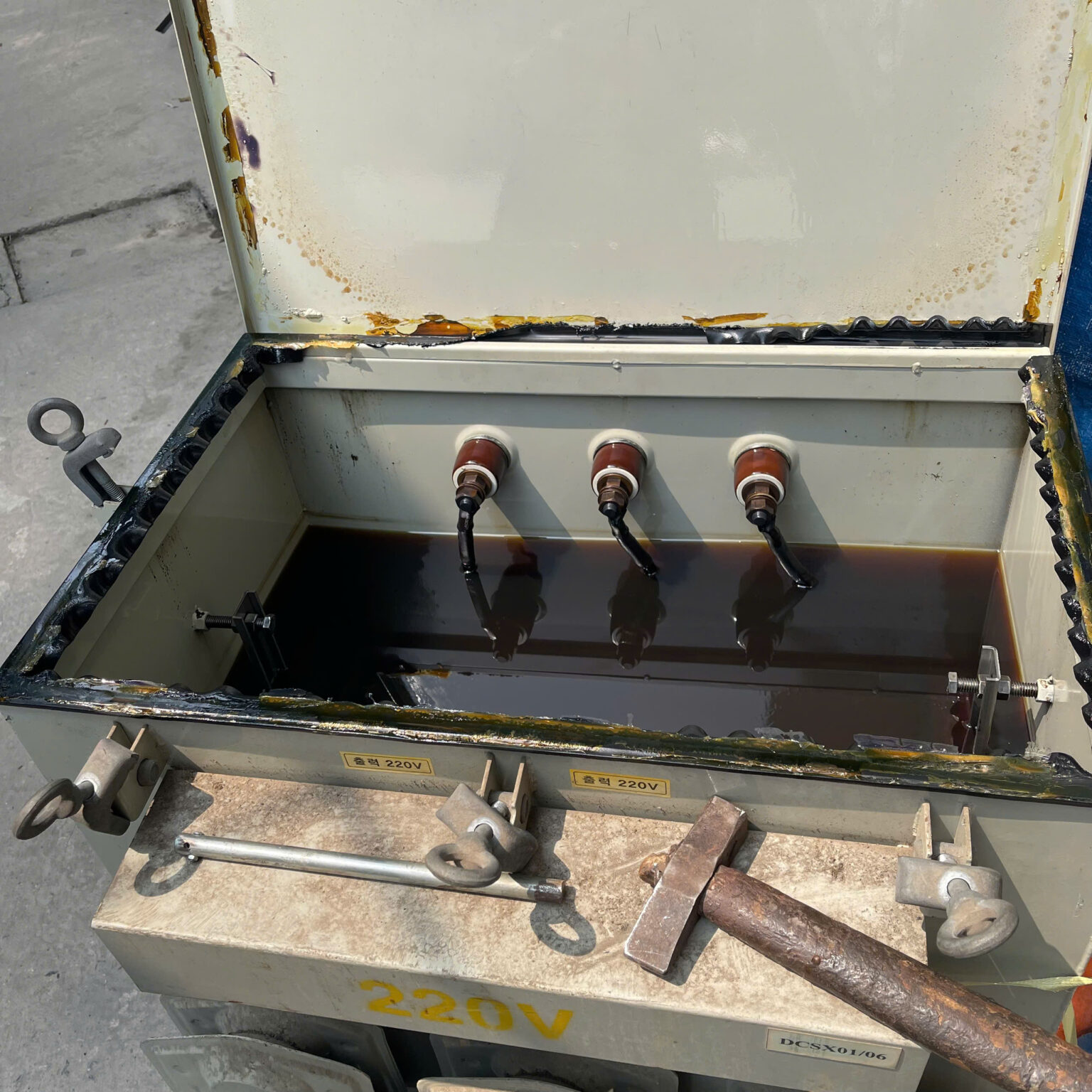

Máy Biến Áp Ba Pha Dầu

Máy biến áp ba pha dầu là loại biến áp sử dụng dầu cách điện và dầu làm mát để tản nhiệt trong quá trình vận hành. Nhờ khả năng làm mát hiệu quả, loại biến áp này có thể chịu tải lớn và hoạt động ổn định trong thời gian dài.

• Sử dụng dầu cách điện để làm mát và bảo vệ cuộn dây

• Khả năng chịu tải cao, phù hợp với hệ thống điện công suất lớn

Máy biến áp dầu thường được lắp đặt tại trạm biến áp ngoài trời, nhà máy điện, khu công nghiệp hoặc hệ thống truyền tải điện, nơi yêu cầu thiết bị có độ bền cao và khả năng vận hành liên tục

.Máy Biến Áp Ba Pha Khô

Máy biến áp ba pha khô là loại biến áp không sử dụng dầu, thay vào đó làm mát bằng không khí tự nhiên hoặc quạt gió. Nhờ thiết kế này, thiết bị có ưu điểm an toàn cháy nổ và thân thiện với môi trường.

• Không sử dụng dầu nên giảm nguy cơ cháy nổ

• Dễ lắp đặt trong không gian kín và ít phải bảo trì

Máy biến áp khô thường được sử dụng trong tòa nhà cao tầng, bệnh viện, trung tâm thương mại, khách sạn hoặc các hệ thống điện trong nhà, nơi yêu cầu mức độ an toàn cao và hạn chế rủi ro cháy nổ.

Nên Chọn Loại Máy Biến Áp Ba Pha Nào?

Việc lựa chọn máy biến áp ba pha phù hợp phụ thuộc vào nhiều yếu tố như nhu cầu sử dụng, công suất tải, điện áp hệ thống và môi trường lắp đặt. Mỗi loại máy biến áp sẽ có đặc điểm và ưu điểm riêng, vì vậy cần cân nhắc kỹ để đảm bảo hệ thống điện hoạt động ổn định, an toàn và hiệu quả lâu dài.

Dưới đây là một số gợi ý giúp lựa chọn loại máy biến áp ba pha phù hợp:

• Máy biến áp dầu: Phù hợp với các hệ thống điện công suất lớn, trạm biến áp ngoài trời hoặc khu công nghiệp. Loại này có khả năng tản nhiệt tốt, chịu tải cao và hoạt động ổn định trong thời gian dài.

• Máy biến áp khô: Thích hợp lắp đặt trong tòa nhà cao tầng, bệnh viện, trung tâm thương mại hoặc hệ thống điện trong nhà. Nhờ không sử dụng dầu, thiết bị có ưu điểm an toàn cháy nổ và thân thiện với môi trường.

• Máy biến áp tăng áp hoặc hạ áp: Được lựa chọn tùy theo mục đích sử dụng trong hệ thống điện. Máy tăng áp dùng để nâng điện áp khi truyền tải điện đi xa, trong khi máy hạ áp giúp giảm điện áp xuống mức phù hợp cho thiết bị điện sử dụng.

Lưu Ý Khi Chọn Máy Biến Áp Ba Pha

Để chọn máy biến áp ba pha phù hợp, cần xem xét một số yếu tố quan trọng nhằm đảm bảo thiết bị hoạt động ổn định, an toàn và đáp ứng đúng nhu cầu sử dụng trong hệ thống điện.

Khi lựa chọn máy biến áp, bạn nên lưu ý:

• Công suất máy biến áp (kVA): Phù hợp với tổng phụ tải của hệ thống để tránh quá tải.

• Điện áp đầu vào và đầu ra: Phải tương thích với nguồn điện và thiết bị sử dụng.

• Loại máy biến áp: Chọn máy biến áp dầu, khô, tăng áp hoặc hạ áp tùy theo mục đích sử dụng.

• Hiệu suất hoạt động: Máy có hiệu suất cao sẽ giúp giảm tổn hao điện năng.

• Chất lượng lõi thép và dây quấn: Ảnh hưởng trực tiếp đến độ bền và khả năng vận hành của thiết bị.

• Môi trường lắp đặt: Cần xác định lắp trong nhà hay ngoài trời để chọn loại máy phù hợp.

Ngoài ra, nên ưu tiên máy biến áp từ thương hiệu uy tín để đảm bảo chất lượng, độ bền và an toàn trong quá trình sử dụng.
