Sơ Đồ Đấu Dây Máy Biến Áp Ba Pha Trong Hệ Thống Điện Công Nghiệp

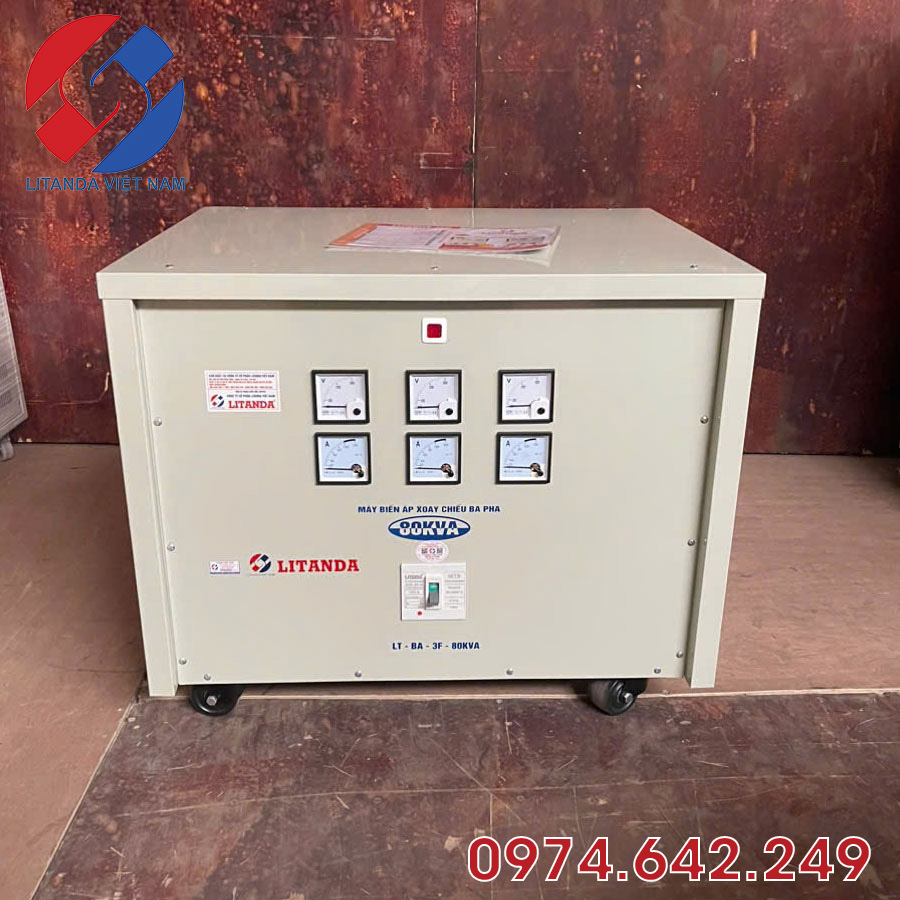

Giới thiệu về máy biến áp ba pha

Máy biến áp ba pha là một thiết bị không thể thiếu trong hệ thống điện công nghiệp. Chức năng chính là chuyển đổi điện áp từ mức này sang mức khác để phù hợp với nhu cầu sử dụng và truyền tải điện năng.Trong thực tế, việc đấu dây máy biến áp ba pha đúng chuẩn giúp đảm bảo an toàn, hiệu quả và tránh thất thoát năng lượng. Chính vì vậy, sơ đồ đấu dây máy biến áp ba pha trong hệ thống điện công nghiệp là thông tin quan trọng mà kỹ sư điện cần nắm vững.

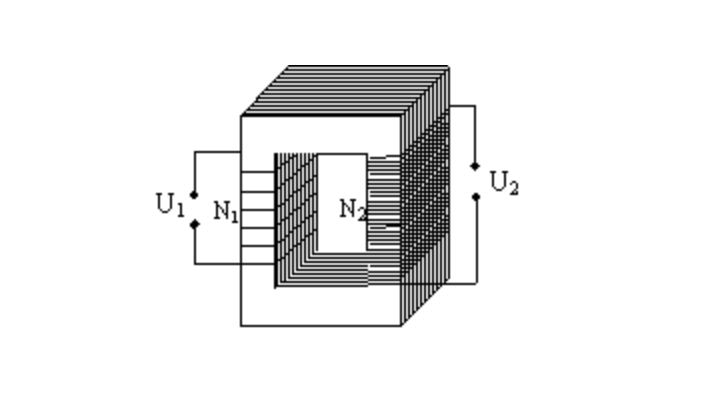

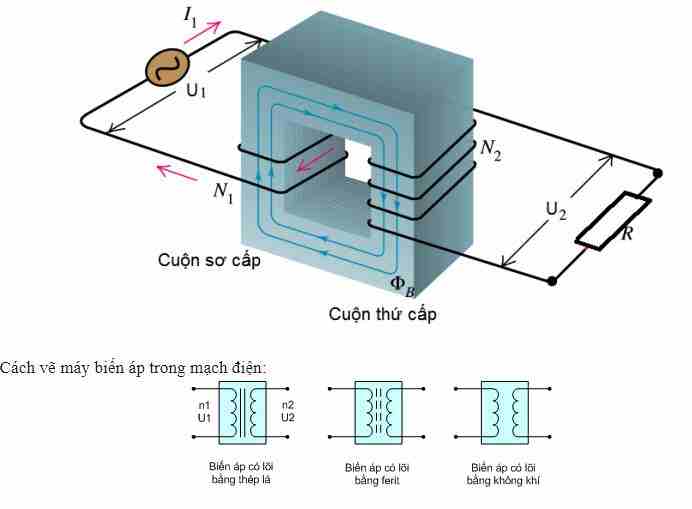

Cấu tạo cơ bản của máy biến áp ba pha

Một máy biến áp ba pha bao gồm 3 cuộn dây sơ cấp và 3 cuộn dây thứ cấp, quấn quanh lõi từ chung hoặc tách biệt, được bố trí thành từng pha (A – B – C).

Một số bộ phận chính:

• Lõi thép: Dẫn từ thông và giảm tổn hao.

• Cuộn dây sơ cấp và thứ cấp: Là nơi diễn ra quá trình biến đổi điện áp.

• Vỏ máy: Bảo vệ các linh kiện bên trong khỏi tác động bên ngoài.

Các kiểu sơ đồ đấu dây máy biến áp ba pha

Trong hệ thống điện công nghiệp, có 3 kiểu đấu dây phổ biến được sử dụng tùy theo yêu cầu tải và hệ thống điện:

1.Đấu dây sao – sao (Y-Y)

• Cuộn sơ cấp và thứ cấp đều đấu theo hình sao.

• Điện áp giữa các dây bằng √3 lần điện áp pha.

• Ít dùng trong công nghiệp do dễ mất cân bằng điện áp khi tải không đều.

2.Đấu dây tam giác – tam giác (Δ-Δ)

• Cả hai cuộn sơ cấp và thứ cấp đều đấu tam giác.

• Ổn định khi tải không cân bằng.

• Phù hợp với các hệ thống yêu cầu dòng cao.

3.Đấu dây sao – tam giác (Y-Δ) hoặc tam giác – sao (Δ-Y)

• Đây là kiểu đấu dây phổ biến nhất.

• Có khả năng tăng/giảm điện áp linh hoạt.

• Giảm hiện tượng dòng điện không cân bằng.

👉 Lưu ý: Tùy vào mục đích sử dụng, công suất và yêu cầu kỹ thuật, mà lựa chọn kiểu đấu dây phù hợp.

Sơ đồ đấu dây máy biến áp ba pha

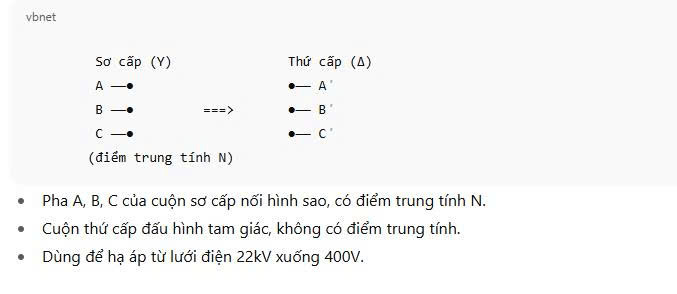

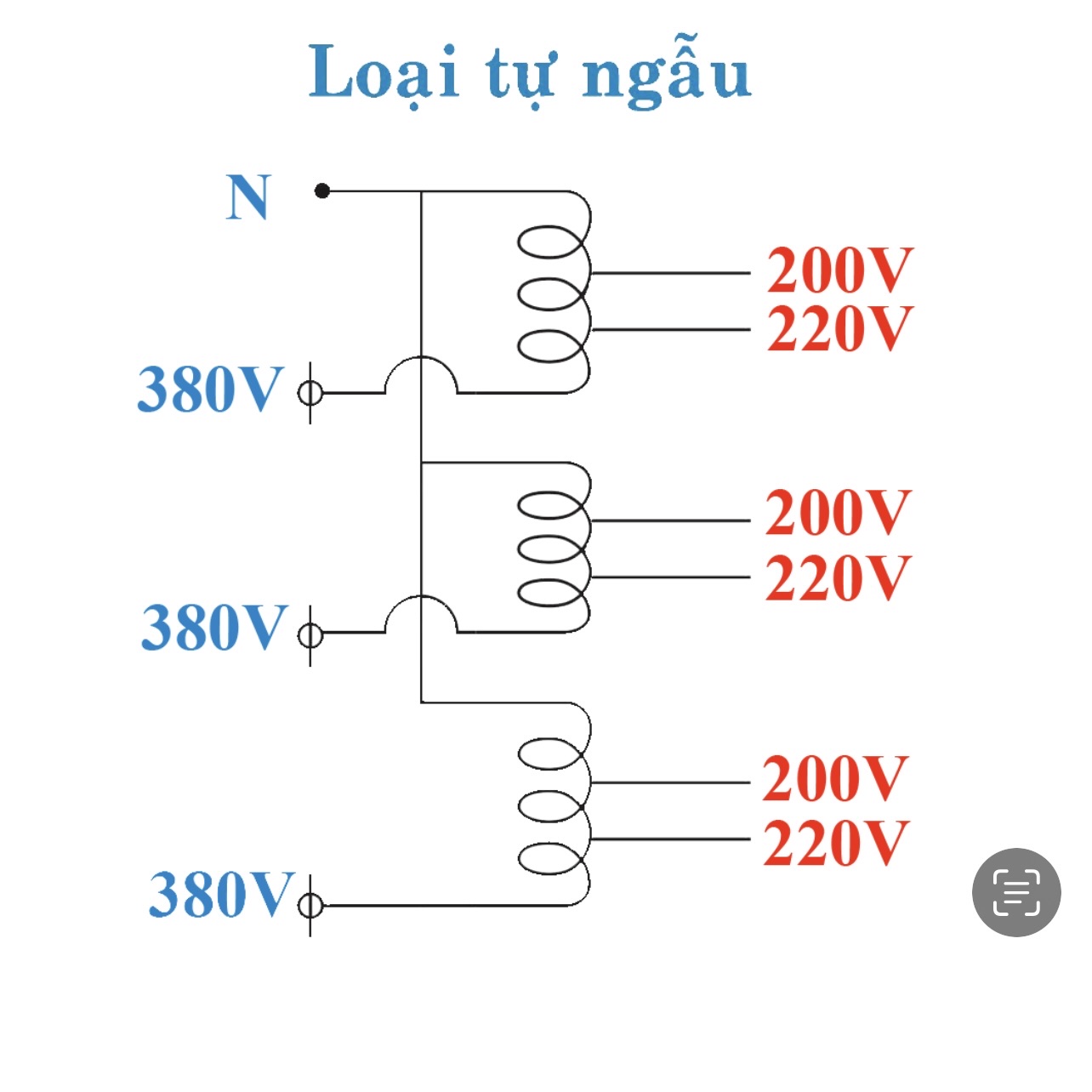

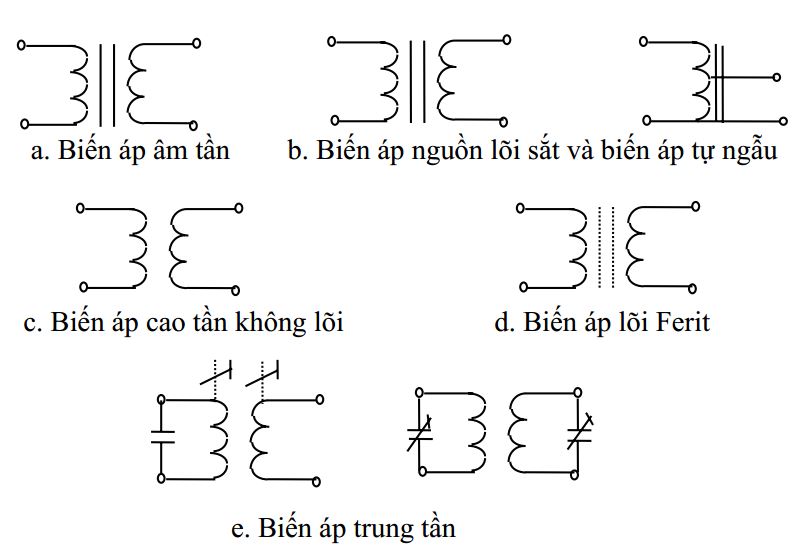

Dưới đây là mô tả sơ đồ đấu nối phổ biến:



Ứng Dụng Của Sơ Đồ Đấu Dây Máy Biến Áp Ba Pha

Máy biến áp ba pha với các kiểu đấu dây khác nhau (Y-Y, Δ-Δ, Y-Δ, Δ-Y) được ứng dụng rất rộng rãi trong nhiều lĩnh vực công nghiệp, từ truyền tải điện, phân phối điện đến vận hành máy móc công suất lớn.

Dưới đây là các ứng dụng tiêu biểu của từng kiểu sơ đồ đấu dây:

1.Đấu dây Y – Y (Sao – Sao)

Ứng dụng:

• Phù hợp với tải cân bằng và hệ thống có trung tính nối đất.

• Thường dùng trong các hệ thống truyền tải điện cao áp, nơi cần trung tính để nối đất và cấp cho các tải một pha.

Ví dụ:

• Truyền tải điện từ trạm biến áp 110kV đến trạm phân phối 22kV.

• Cấp điện cho khu dân cư hoặc các khu công nghiệp có nhiều thiết bị một pha.

2.Đấu dây Δ – Δ (Tam giác – Tam giác)

Ứng dụng:

• Phù hợp với tải không cân bằng, động cơ công suất lớn và nơi không cần trung tính.

• Thường dùng trong các nhà máy sản xuất, trạm phân phối điện nội bộ, nơi các tải ba pha chiếm ưu thế.

Ví dụ:

• Cung cấp điện cho các dây chuyền sản xuất tự động.

• Hệ thống máy móc công nghiệp như máy nén khí, bơm nước công suất lớn.

3.Đấu dây Y – Δ (Sao – Tam giác)

Ứng dụng:

• Giảm điện áp từ lưới trung thế (ví dụ: 22kV) xuống hạ thế (400V).

• Phổ biến trong hệ thống cấp điện cho nhà xưởng, tòa nhà, trạm bơm.

Ưu điểm:

• Cho dòng thứ cấp ổn định, giảm ảnh hưởng của dòng không cân bằng.

• Trung tính bên sơ cấp có thể nối đất để chống giật và chống sét.

Ví dụ:

• Cấp điện cho xưởng sản xuất với máy móc 380V.

• Trạm biến áp phân xưởng trong khu công nghiệp.

4. Đấu dây Δ – Y (Tam giác – Sao)

Ứng dụng:

• Tăng điện áp từ cấp thấp lên cao để truyền tải xa.

• Thường dùng ở đầu nguồn nhà máy điện hoặc trạm biến áp nâng áp.

Ví dụ:

• Từ nhà máy thủy điện/diesel phát điện 400V → nâng lên 22kV để đưa lên lưới.

• Hệ thống năng lượng tái tạo (như điện mặt trời, gió) cần đấu Δ-Y để đưa lên lưới điện quốc gia.

 5.Ứng dụng trong khởi động động cơ

• Dùng sơ đồ khởi động sao – tam giác (Y–Δ) để giảm dòng khởi động động cơ công suất lớn.

• Rất phổ biến trong ngành chế tạo, hệ thống bơm, quạt công nghiệp.

Những Lưu Ý Khi Đấu Dây Máy Biến Áp Ba Pha

1.Xác định đúng sơ đồ đấu dây

• Chọn sơ đồ Y-Y, Δ-Δ, Y-Δ hoặc Δ-Y tùy theo yêu cầu tải và hệ thống.

• Đảm bảo sơ đồ phù hợp với điện áp và công suất định mức.

2.Kiểm tra thứ tự pha

• Sai thứ tự pha có thể gây cháy động cơ hoặc thiết bị quay ngược chiều.

• Sử dụng bút thử pha 3 pha để kiểm tra trước khi cấp điện.

3.Đấu nối chắc chắn, tiếp xúc tốt

• Siết chặt các đầu cos và điểm nối để tránh phát nhiệt, phóng điện.

• Dùng thiết bị đầu cos đúng kích cỡ, không nối dây trần.

4.Đảm bảo tiếp địa tốt

• Nếu dùng sơ đồ hình sao (Y),điểm trung tính phải được nối đất đúng kỹ thuật.

• Điện trở tiếp địa nên nhỏ hơn 4Ω theo tiêu chuẩn Việt Nam.

5.Bảo vệ quá dòng và ngắn mạch

• Lắp cầu dao, Aptomat (CB), rơ-le bảo vệ đúng với dòng định mức.

• Đặt bảo vệ ở cả phía sơ cấp và thứ cấp nếu cần.

6.Kiểm tra điện áp trước khi đóng điện

• Dùng đồng hồ vạn năng đo điện áp đầu ra và đầu vào.

• Đảm bảo không có chênh lệch bất thường hoặc mất pha.

7.Không đấu nhầm giữa sơ cấp và thứ cấp

• Dễ gây nổ máy biến áp hoặc cháy thiết bị nếu cấp nguồn sai.

• Phân biệt rõ ràng sơ cấp (lưới điện) và thứ cấp (đầu ra cho tải).

8. Lắp đặt máy ở nơi khô ráo,thoáng mát

• Tránh khu vực có nước,độ ẩm cao, hoặc hóa chất ăn mòn.

• Đặt máy trên nền bê tông hoặc khung kim loại vững chắc.

9.Kiểm tra định kỳ

• Định kỳ kiểm tra hệ thống đấu nối,cách điện,rò rỉ dầu (nếu có).

• Bảo trì bảo dưỡng giúp tăng tuổi thọ máy và giảm rủi ro.
