Sơ đồ mạch ổn áp là gì? Cấu tạo, nguyên lý và cách thiết kế chi tiết

Trong lĩnh vực điện – điện tử, việc hiểu rõ sơ đồ mạch ổn áp là vô cùng quan trọng, đặc biệt với những ai đang tìm hiểu hoặc muốn tự thiết kế hệ thống ổn định điện áp. Không chỉ giúp bảo vệ thiết bị, sơ đồ mạch còn là “bản đồ” giúp bạn nắm rõ cách vận hành của ổn áp. Bài viết dưới đây sẽ giúp bạn hiểu chi tiết từ A–Z về sơ đồ mạch ổn áp, từ cấu tạo, nguyên lý hoạt động cho đến ứng dụng thực tế.

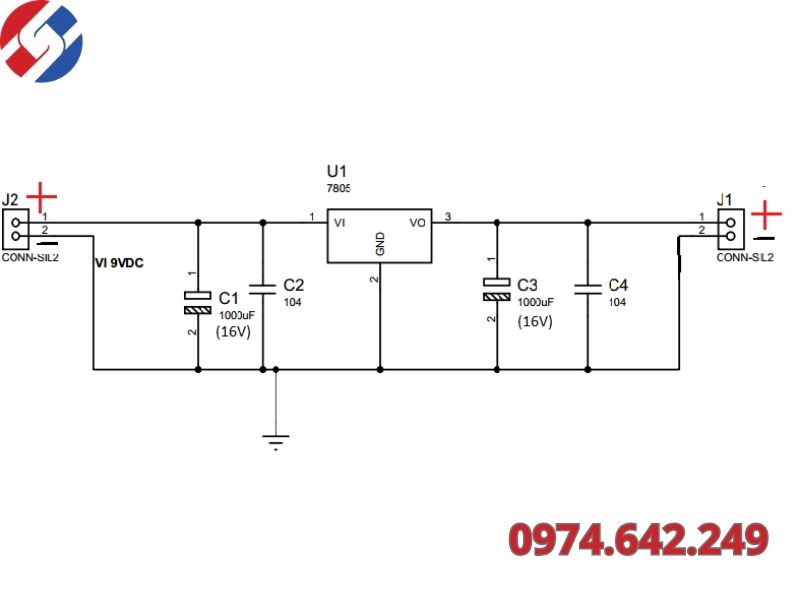

Sơ đồ mạch ổn áp là gì?

Sơ đồ mạch ổn áp là bản vẽ kỹ thuật thể hiện cách các linh kiện điện tử được kết nối với nhau nhằm tạo thành một hệ thống có khả năng duy trì điện áp đầu ra ổn định.

Thông qua sơ đồ này, người dùng có thể:

• Hiểu cấu trúc của mạch ổn áp
• Lắp ráp và kiểm tra hệ thống chính xác
• Phát hiện lỗi và sửa chữa dễ dàng

Đây là nền tảng quan trọng trong thiết kế các thiết bị ổn áp từ dân dụng đến công nghiệp.

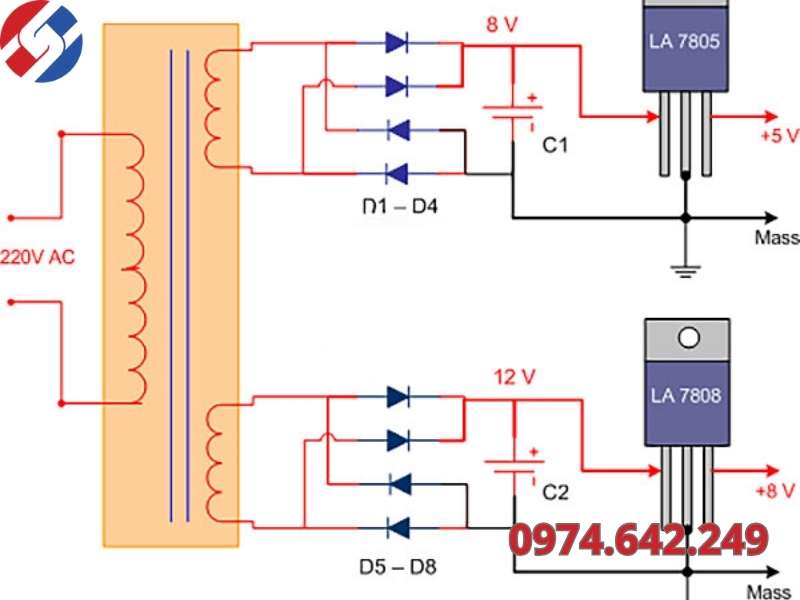

Các thành phần cơ bản trong sơ đồ mạch ổn áp

Một sơ đồ mạch ổn áp tiêu chuẩn thường bao gồm các linh kiện sau:

1. Biến áp (Transformer)

• Có nhiệm vụ chuyển đổi điện áp từ cao xuống thấp hoặc ngược lại
• Đảm bảo mức điện áp phù hợp cho các bước xử lý tiếp theo

2. Cầu diode (Diode Bridge)

• Chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC)
• Là bước quan trọng trong quá trình chỉnh lưu

3. Tụ điện (Capacitor)

• Lọc nhiễu và làm phẳng điện áp DC
• Giúp dòng điện ổn định hơn trước khi đưa vào bộ điều chỉnh

4. IC hoặc transistor điều chỉnh

• Đóng vai trò “trái tim” của mạch ổn áp
• Giữ điện áp đầu ra luôn ổn định dù điện áp đầu vào thay đổi

5. Điện trở (Resistor)

• Điều chỉnh dòng điện
• Bảo vệ các linh kiện khác khỏi quá tải

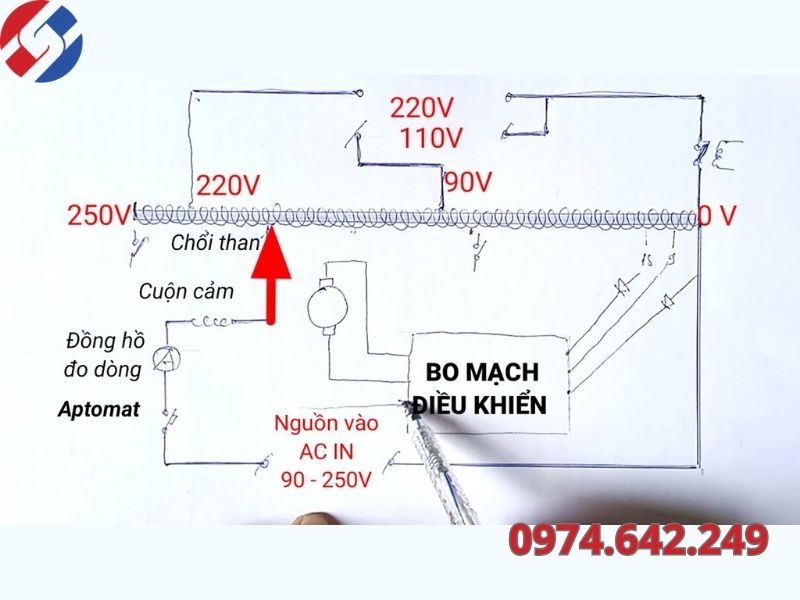

Nguyên lý hoạt động của sơ đồ mạch ổn áp

Nguyên lý hoạt động của sơ đồ mạch ổn áp khá đơn giản nhưng hiệu quả:

1. Điện áp AC từ nguồn điện đi vào biến áp
2. Sau đó được chuyển qua cầu diode để chỉnh lưu thành DC
3. Tụ điện lọc giúp dòng điện ổn định hơn
4. Bộ điều chỉnh (IC/transistor) sẽ kiểm soát và giữ điện áp đầu ra ở mức cố định

Khi điện áp đầu vào tăng hoặc giảm, mạch sẽ tự động điều chỉnh để đảm bảo đầu ra không thay đổi đáng kể.

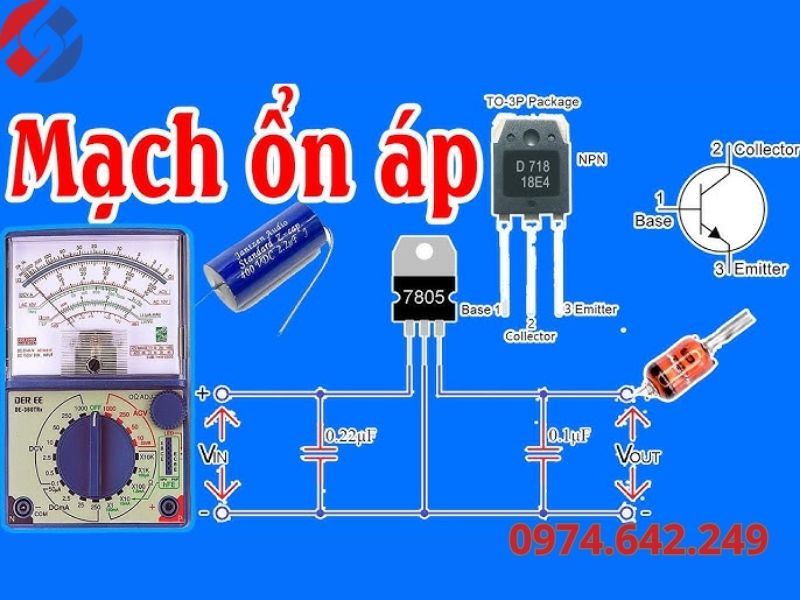

Hướng dẫn thiết kế sơ đồ mạch ổn áp cơ bản

Nếu bạn muốn tự thiết kế sơ đồ mạch ổn áp, có thể thực hiện theo các bước sau:

Chuẩn bị linh kiện

• Biến áp

• Cầu diode
• Tụ điện
• IC ổn áp hoặc transistor
• Điện trở
• Mạch in (PCB) và dây dẫn

Các bước lắp ráp

Bước 1: Kết nối biến áp với nguồn điện AC
Bước 2: Nối đầu ra biến áp với cầu diode
Bước 3: Gắn tụ điện để lọc nguồn
Bước 4: Lắp IC điều chỉnh để ổn định điện áp
Bước 5: Bổ sung điện trở để kiểm soát dòng

Kiểm tra và hiệu chỉnh

• Dùng đồng hồ đo điện để kiểm tra điện áp đầu ra
• Đảm bảo điện áp ổn định theo thiết kế
• Điều chỉnh linh kiện nếu cần thiết

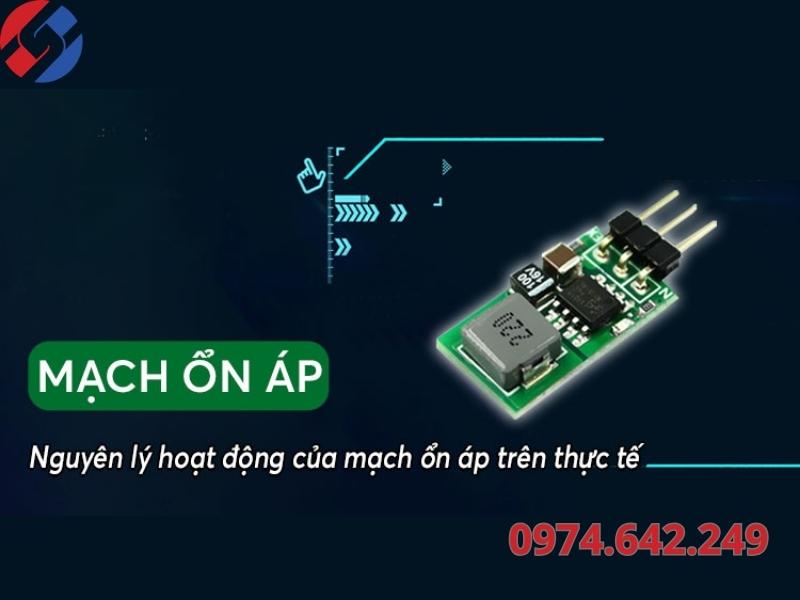

Ứng dụng thực tế của sơ đồ mạch ổn áp

Sơ đồ mạch ổn áp được ứng dụng rộng rãi trong nhiều lĩnh vực:

Trong gia đình

• Bảo vệ tivi, tủ lạnh, máy giặt
• Giúp thiết bị hoạt động ổn định hơn

Trong công nghiệp

• Ổn định điện cho máy móc sản xuất
• Giảm rủi ro gián đoạn dây chuyền

Trong thiết bị điện tử

• Máy tính, server
• Thiết bị y tế yêu cầu độ ổn định cao

Những lưu ý khi thiết kế và sử dụng mạch ổn áp

Để đảm bảo hiệu quả và an toàn, bạn cần lưu ý:

• Luôn tuân thủ nguyên tắc an toàn điện
• Sử dụng linh kiện chất lượng cao
• Không thiết kế vượt quá công suất cho phép
• Kiểm tra kỹ trước khi đưa vào sử dụng

Khám phá ổn áp Litanda tại Onap.vn – Giải pháp điện ổn định toàn diện

Không phải ai cũng có kiến thức chuyên sâu để tự đọc hay thiết kế sơ đồ mạch ổn áp. Vì vậy, lựa chọn một thiết bị ổn áp hoàn chỉnh, hoạt động ổn định và an toàn là hướng đi thực tế và hiệu quả hơn. Tại Onap.vn, các dòng ổn áp Litanda được phát triển nhằm giải quyết triệt để tình trạng điện yếu, điện chập chờn trong nhiều môi trường khác nhau.

Điểm khác biệt của ổn áp Litanda

• Khả năng cân bằng điện áp linh hoạt, phản hồi nhanh trước biến động nguồn điện
• Kết cấu chắc chắn, sử dụng lõi đồng nguyên chất giúp giảm tổn hao và tăng tuổi thọ
• Vận hành ổn định ngay cả ở khu vực điện áp thấp hoặc không ổn định kéo dài
• Trang bị hệ thống bảo vệ nhiều lớp, đảm bảo an toàn cho cả thiết bị và người dùng

Lựa chọn đa dạng, phù hợp mọi nhu cầu

• Dòng ổn áp 1 pha: tối ưu cho hộ gia đình, căn hộ, nhà phố
• Dòng ổn áp 3 pha: đáp ứng tốt cho xưởng sản xuất, kinh doanh quy mô lớn
• Nhiều mức công suất từ nhỏ đến lớn, dễ dàng tùy chọn theo thực tế sử dụng

Không chỉ cung cấp sản phẩm, Onap.vn còn mang đến trải nghiệm mua hàng đáng tin cậy với hàng chính hãng, giá hợp lý cùng đội ngũ kỹ thuật sẵn sàng hỗ trợ tư vấn đến lắp đặt, giúp bạn an tâm sử dụng lâu dài.

Thông tin liên hệ

Công ty Cổ phần Litanda Việt Nam

• Địa chỉ: 720 Đường Phúc Diễn – Phường Xuân Phương – Q. Nam Từ Liêm – TP. Hà Nội
• Showroom Hà Nội 2: Số 21 Liền Kề 18 – Lô B1.4 – Khu Đô Thị Thanh Hà – Q. Hà Đông – Hà Nội
• Showroom Hồ Chí Minh: Số 119/61 Trung Mỹ Tây – Khu Phố 2 – Quận 12 – TP. Hồ Chí Minh
• Hotline: 0974.642.249
• Email: vietnamlitanda@gmail.com
• Website: https://caonguamagia.com/

Hiểu rõ sơ đồ mạch ổn áp giúp bạn nắm được nguyên lý hoạt động và cách bảo vệ thiết bị điện một cách hiệu quả. Dù bạn tự thiết kế hay lựa chọn sản phẩm hoàn chỉnh, việc sử dụng ổn áp vẫn là giải pháp cần thiết để đảm bảo hệ thống điện luôn ổn định và an toàn.
