Sơ Đồ Mạch Ổn Áp Ngâm Dầu – Cấu Tạo, Nguyên Lý Và Lưu Ý Sử Dụng

Giới thiệu về ổn áp ngâm dầu

Ổn áp ngâm dầu là thiết bị điện chuyên dụng có chức năng duy trì điện áp đầu ra ổn định, đảm bảo an toàn và hiệu suất cho các hệ thống điện công suất lớn. Thiết bị này được ứng dụng phổ biến trong nhà máy sản xuất, khu công nghiệp, trung tâm thương mại, tòa nhà cao tầng và các công trình yêu cầu nguồn điện liên tục, ổn định.

Điểm khác biệt nổi bật của ổn áp ngâm dầu nằm ở thiết kế: toàn bộ các bộ phận quan trọng như cuộn dây, lõi thép và hệ thống điều khiển được đặt trong bồn chứa dầu biến áp chuyên dụng. Loại dầu này vừa có tác dụng tản nhiệt nhanh chóng, vừa cách điện hiệu quả, giúp ngăn ngừa sự cố chập cháy. Nhờ cơ chế này, thiết bị hoạt động bền bỉ, ổn định trong thời gian dài, đồng thời kéo dài tuổi thọ linh kiện và giảm chi phí bảo trì.

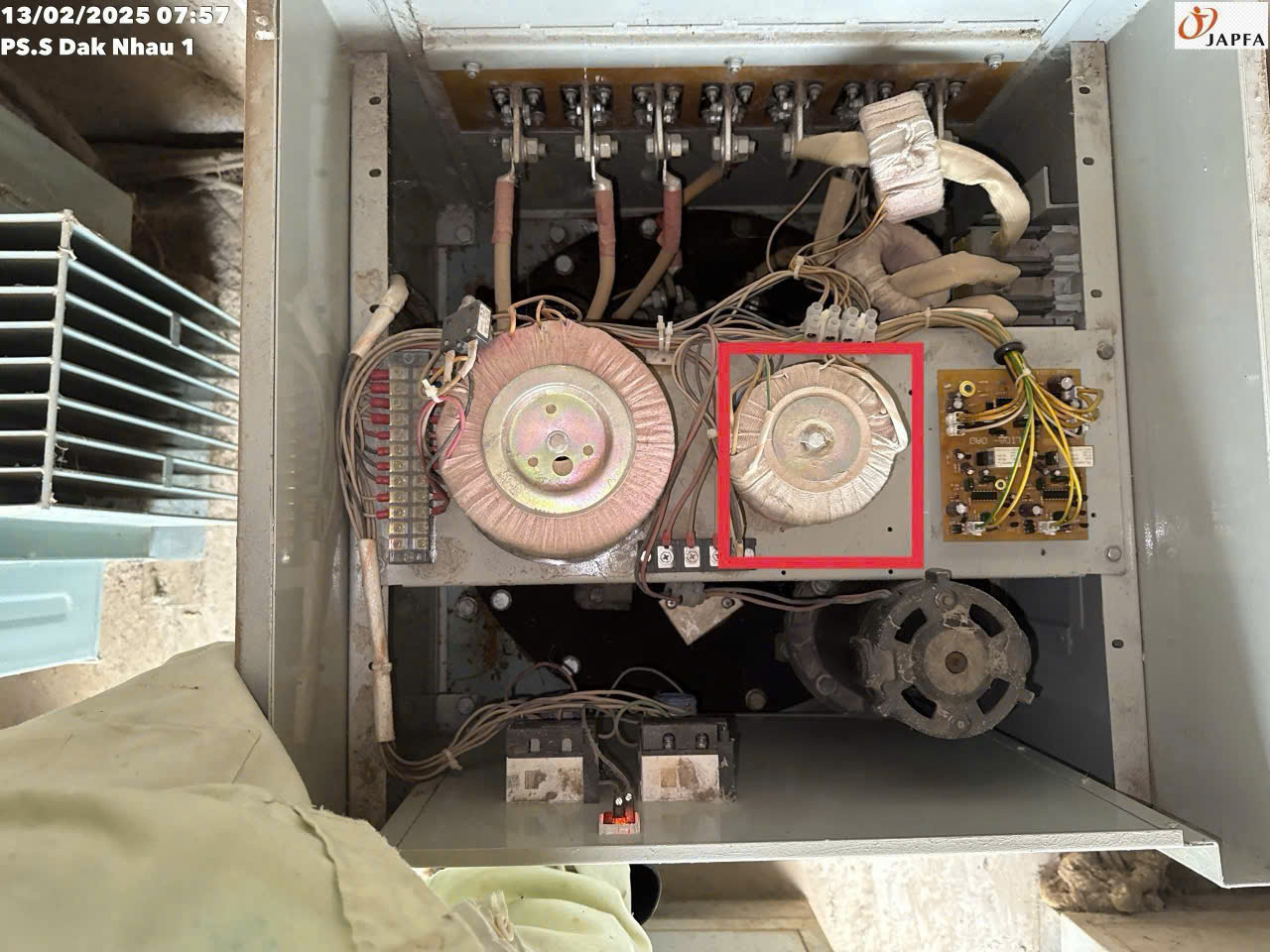

Cấu tạo bảng mạch ổn áp ngâm dầu

Bảng mạch của ổn áp ngâm dầu được thiết kế theo tiêu chuẩn kỹ thuật công nghiệp, đảm bảo khả năng vận hành ổn định, an toàn và bền bỉ trong môi trường công suất lớn. Cấu trúc tổng thể bao gồm các thành phần chính:

1. Biến áp tự ngẫu – Chịu trách nhiệm điều chỉnh điện áp đầu vào và đầu ra theo nguyên lý cảm ứng điện từ của cuộn dây, giúp duy trì mức điện áp ổn định.

2. Động cơ servo hoặc hệ thống điều khiển điện tử – Điều khiển tiếp điểm trượt để thay đổi tỉ số cuộn dây, hoạt động dựa trên tín hiệu điện áp thu được từ bộ cảm biến.

3. Bo mạch điều khiển trung tâm – Đóng vai trò là “bộ não” của hệ thống, tiếp nhận dữ liệu từ cảm biến điện áp, xử lý và gửi lệnh điều khiển đến motor servo hoặc mạch bán dẫn để điều chỉnh điện áp.

4. Relay bảo vệ – Tự động ngắt nguồn điện khi xảy ra các tình huống bất thường như quá áp, thấp áp hoặc quá tải, giúp bảo vệ thiết bị và hệ thống điện.

5. Mạch lọc nhiễu – Loại bỏ các xung nhiễu và sóng hài, bảo đảm chất lượng điện năng, đồng thời kéo dài tuổi thọ cho các thiết bị sử dụng điện.

6. Đồng hồ hiển thị – Cung cấp thông tin trực quan về điện áp đầu vào và đầu ra, hỗ trợ giám sát vận hành dễ dàng.

7. Hệ thống làm mát bằng dầu biến áp – Vừa đóng vai trò cách điện an toàn, vừa truyền và tản nhiệt hiệu quả ra vỏ thiết bị, giúp ổn áp hoạt động liên tục trong thời gian dài mà không bị quá nhiệt.

Sơ đồ bảng mạch ổn áp ngâm dầu

Sơ đồ nguyên lý của bảng mạch ổn áp ngâm dầu mô tả chi tiết quá trình xử lý và ổn định điện áp trong toàn bộ hệ thống. Thông thường, cấu trúc nguyên lý bao gồm:

• Nguồn điện đầu vào → Mạch lọc nhiễu → Biến áp tự ngẫu → Mạch điều khiển servo hoặc mạch bán dẫn → Nguồn điện đầu ra ổn định.

• Song song với đường chính, sơ đồ còn thể hiện các nhánh phụ bao gồm: mạch bảo vệ quá áp, thấp áp, chập tải; mạch đo lường và hệ thống hiển thị thông số vận hành.

Nhờ thiết kế này, ổn áp ngâm dầu không chỉ duy trì điện áp ổn định mà còn bảo vệ toàn diện cho thiết bị sử dụng điện, hạn chế rủi ro hư hỏng khi xảy ra sự cố.

Nguyên lý hoạt động của ổn áp ngâm dầu

Ổn áp ngâm dầu vận hành dựa trên nguyên tắc điều chỉnh điện áp tự động, đảm bảo đầu ra luôn duy trì ở mức ổn định ngay cả khi điện áp lưới biến động. Quy trình hoạt động cơ bản gồm các bước:

1. Tiếp nhận tín hiệu điện áp đầu vào
Hệ thống cảm biến điện áp liên tục đo và ghi nhận giá trị điện áp từ nguồn điện lưới.

2. So sánh với điện áp chuẩn
Bo mạch điều khiển trung tâm so sánh giá trị điện áp đo được với mức điện áp tiêu chuẩn (thường là 220V đối với hệ một pha hoặc 380V đối với hệ ba pha).

3. Điều chỉnh điện áp
Dựa trên kết quả so sánh, bộ điều khiển gửi tín hiệu đến motor servo hoặc mạch bán dẫn để thay đổi tỉ số cuộn dây biến áp, từ đó điều chỉnh điện áp đầu ra trở về mức ổn định.

4. Tản nhiệt và cách điện
Trong quá trình hoạt động, nhiệt lượng sinh ra từ cuộn dây và linh kiện điện tử được dầu biến áp hấp thụ, truyền ra vỏ thiết bị để tản nhiệt. Dầu biến áp đồng thời đóng vai trò là môi chất cách điện, giúp thiết bị vận hành an toàn và bền bỉ.

Ứng dụng thực tế của ổn áp ngâm dầu

Ổn áp ngâm dầu được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng xử lý công suất lớn, vận hành ổn định và độ bền cao. Một số môi trường và hệ thống điển hình bao gồm:

• Nhà máy sản xuất quy mô lớn – Đảm bảo nguồn điện ổn định cho dây chuyền sản xuất, giảm thiểu nguy cơ gián đoạn hoạt động do biến động điện áp.

• Trạm biến áp tại các khu công nghiệp – Hỗ trợ phân phối và ổn định điện áp cho nhiều phân xưởng, đảm bảo hiệu suất và an toàn cho toàn bộ hệ thống điện.

• Trung tâm thương mại và cao ốc văn phòng – Cung cấp nguồn điện liên tục, ổn định cho hệ thống chiếu sáng, điều hòa, thang máy và các thiết bị điện tử.

• Hệ thống điện cho khu dân cư quy mô lớn – Duy trì điện áp ổn định, hạn chế tình trạng sụt áp hoặc quá áp, bảo vệ các thiết bị điện gia dụng.

Với khả năng đáp ứng yêu cầu kỹ thuật cao, ổn áp ngâm dầu trở thành giải pháp tối ưu cho những công trình và hệ thống cần sự ổn định điện năng lâu dài và tin cậy.

Lưu ý khi sử dụng bảng mạch ổn áp ngâm dầu

Để đảm bảo ổn áp ngâm dầu hoạt động hiệu quả, an toàn và duy trì tuổi thọ lâu dài, người vận hành cần tuân thủ các khuyến nghị sau:

• Kiểm tra định kỳ mức dầu biến áp – Đảm bảo lượng dầu luôn ở mức tiêu chuẩn, tránh tình trạng dầu xuống thấp gây giảm hiệu quả tản nhiệt và cách điện.

• Lắp đặt tại vị trí khô ráo, thoáng mát – Tránh để thiết bị tiếp xúc trực tiếp với nước mưa hoặc môi trường ẩm ướt nhằm ngăn ngừa nguy cơ chập điện và ăn mòn linh kiện.

• Không tự ý thay đổi sơ đồ hoặc kết cấu mạch – Việc chỉnh sửa nếu không có chuyên môn có thể gây hư hỏng nghiêm trọng hoặc mất an toàn cho hệ thống điện.

• Xử lý kịp thời khi có dấu hiệu bất thường – Nếu xuất hiện tiếng ồn lạ, rung mạnh hoặc mùi khét, cần lập tức ngắt nguồn điện và liên hệ kỹ thuật viên để kiểm tra, khắc phục.

• Bảo dưỡng định kỳ – Thực hiện vệ sinh bo mạch, kiểm tra tình trạng tiếp điểm, siết chặt các đầu nối và đánh giá tổng thể hệ thống để phòng ngừa sự cố.

Việc tuân thủ đầy đủ các lưu ý trên không chỉ giúp thiết bị hoạt động ổn định mà còn giảm thiểu chi phí sửa chữa, kéo dài tuổi thọ và nâng cao độ tin cậy của hệ thống điện.
