Thế Nào Là Máy Biến Áp Tự Ngẫu? Công Dụng Của Biến Áp Tự Ngẫu

Trong hệ thống điện hiện đại, việc điều chỉnh và ổn định điện áp là yếu tố rất quan trọng để đảm bảo các thiết bị điện hoạt động an toàn và hiệu quả. Một trong những thiết bị thường được sử dụng để thực hiện nhiệm vụ này chính là máy biến áp tự ngẫu. Nhờ thiết kế đặc biệt với chỉ một cuộn dây chung cho cả đầu vào và đầu ra, thiết bị này giúp tăng hoặc giảm điện áp linh hoạt, tiết kiệm vật liệu và nâng cao hiệu suất sử dụng điện. Vậy máy biến áp tự ngẫu là gì và công dụng của máy biến áp tự ngẫu trong thực tế ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Máy Biến Áp Tự Ngẫu Là Gì?

Máy biến áp tự ngẫu (tiếng Anh: Autotransformer) là một loại máy biến áp có cấu tạo đặc biệt khi chỉ sử dụng một cuộn dây chung cho cả mạch sơ cấp và mạch thứ cấp. Khác với máy biến áp thông thường có hai cuộn dây riêng biệt, thiết bị này sử dụng các điểm lấy điện áp khác nhau trên cùng một cuộn dây để tạo ra mức điện áp đầu ra mong muốn. Nhờ thiết kế đơn giản nhưng hiệu quả, máy biến áp tự ngẫu được ứng dụng rộng rãi trong nhiều hệ thống điện cần điều chỉnh hoặc chuyển đổi điện áp.

Một số đặc điểm nổi bật của máy biến áp tự ngẫu gồm:

• Chỉ sử dụng một cuộn dây duy nhất cho cả phía sơ cấp và thứ cấp.

• Kích thước nhỏ gọn, trọng lượng nhẹ hơn so với máy biến áp thông thường.

• Hiệu suất hoạt động cao do giảm tổn hao năng lượng trong quá trình truyền tải.

• Tiết kiệm vật liệu và chi phí sản xuất, đặc biệt là lượng dây đồng và lõi thép.

• Phù hợp với các ứng dụng có mức chênh lệch điện áp không quá lớn, giúp tối ưu hiệu quả sử dụng điện.

Lịch Sử Phát Triển Của Máy Biến Áp

• Năm 1831: Nhà khoa học Michael Faraday phát hiện ra hiện tượng cảm ứng điện từ, đặt nền móng cho sự ra đời của máy biến áp. Ông chứng minh rằng từ trường biến thiên có thể sinh ra dòng điện trong một mạch kín.

• Năm 1884: Ba kỹ sư người Hungary gồm Károly Zipernowsky, Miksa Déri và Ottó Titusz Bláthy đã phát minh ra chiếc máy biến áp đầu tiên.

• Năm 1886: Máy biến áp được đưa vào ứng dụng thực tế trong hệ thống điện xoay chiều tại Massachusetts, Hoa Kỳ, đánh dấu bước ngoặt lớn trong ngành điện lực.

• Năm 1889: Kỹ sư người Nga Mikhail Dolivo-Dobrovolsky chế tạo thành công máy biến áp ba pha đầu tiên, tạo nền tảng cho hệ thống điện ba pha hiện đại.

• Năm 1891: Nhà phát minh Nikola Tesla phát triển máy biến áp Tesla, có khả năng tạo ra dòng điện xoay chiều với tần số và hiệu điện thế cao, đóng vai trò quan trọng trong truyền tải điện năng tầm xa.

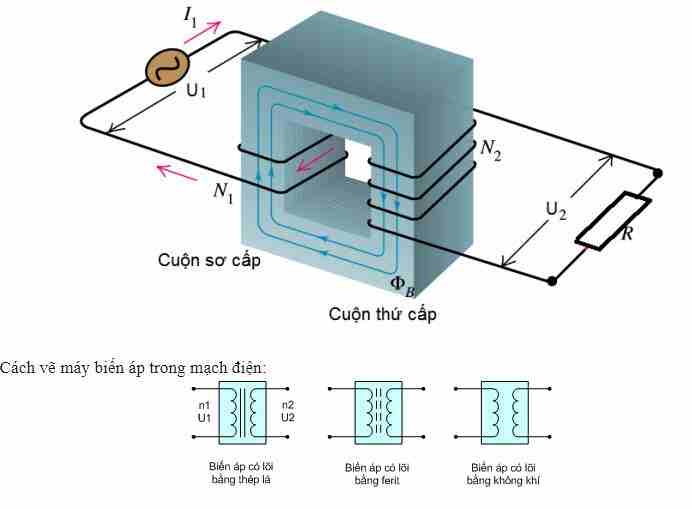

Tổng Quan Về Máy Biến Áp

Máy biến áp, hay còn gọi là máy biến thế, là thiết bị điện dùng để thay đổi hiệu điện thế của dòng điện xoay chiều nhằm phục vụ các nhu cầu sử dụng khác nhau. Thiết bị này có thể thực hiện chức năng tăng thế hoặc hạ thế, đảm bảo điện áp đầu ra phù hợp với các yêu cầu kỹ thuật cụ thể.

Máy biến áp bao gồm hai hoặc nhiều cuộn dây dẫn điện (thường làm từ đồng), được cách điện và quấn quanh một lõi từ (lõi sắt hoặc ferit) nhằm tạo ra từ trường liên kết chung. Trong trường hợp máy biến áp tự ngẫu, chỉ sử dụng một cuộn dây có các điểm nối để tạo thành cả đầu vào và đầu ra.

Vai Trò Của Máy Biến Áp Trong Truyền Tải Điện Năng

Máy biến áp giữ vai trò then chốt trong hệ thống truyền tải và phân phối điện năng. Bằng cách thay đổi mức điện áp, thiết bị này giúp giảm tổn thất điện năng trong quá trình truyền tải đường dài và đảm bảo hiệu quả cung cấp điện cho các khu vực tiêu dùng khác nhau.

Cấu Tạo Của Máy Biến Áp Tự Ngẫu

Máy biến áp tự ngẫu có cấu tạo tương đối đơn giản, bao gồm ba bộ phận chính: cuộn dây, lõi thép và vỏ máy. Mặc dù thiết kế gọn nhẹ hơn so với máy biến áp thông thường, các thành phần của máy vẫn đảm bảo đầy đủ chức năng truyền và biến đổi điện áp hiệu quả.

• Cuộn dây: Đây là thành phần chính của máy biến áp tự ngẫu, thường được chế tạo từ dây đồng hoặc nhôm có độ dẫn điện cao. Bề mặt dây được phủ lớp cách điện nhằm đảm bảo an toàn trong quá trình vận hành và hạn chế hiện tượng phóng điện.

• Lõi thép: Lõi từ được cấu tạo từ các lá thép kỹ thuật điện mỏng, xếp chồng và cách điện với nhau để giảm thiểu tổn hao dòng điện xoáy (Foucault). Lõi này được chế tạo từ vật liệu dẫn từ tốt nhằm tăng hiệu suất truyền từ thông giữa các phần của cuộn dây.

• Vỏ máy: Là lớp bảo vệ bên ngoài, vỏ máy có thể được làm từ nhiều loại vật liệu như nhựa, gỗ, thép, gang hoặc tôn mỏng. Tác dụng chính của vỏ là bảo vệ các bộ phận bên trong khỏi tác động cơ học, bụi bẩn, ẩm ướt và các yếu tố môi trường khác, đồng thời đảm bảo an toàn cho người sử dụng.

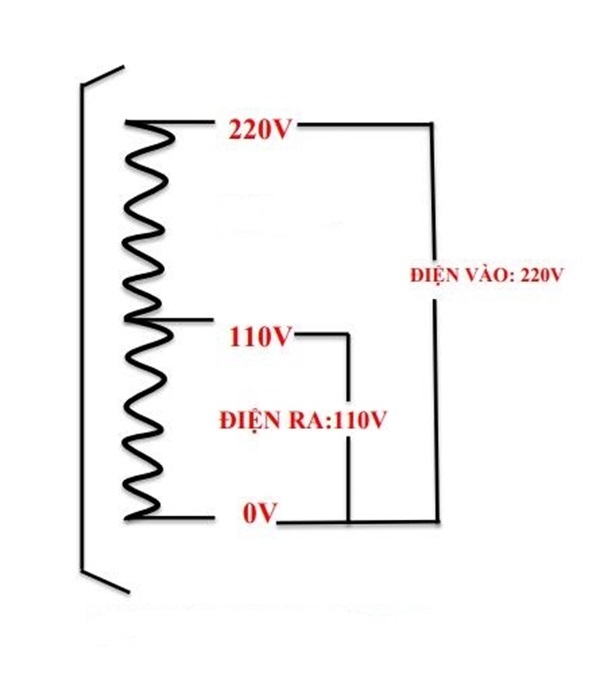

Nguyên Lý Hoạt Động Của Máy Biến Áp Tự Ngẫu

Máy biến áp tự ngẫu hoạt động dựa trên định luật cảm ứng điện từ của Faraday. Khi dòng điện xoay chiều chạy qua cuộn dây quấn quanh lõi thép, nó tạo ra từ thông biến thiên trong lõi sắt. Từ thông này sẽ cảm ứng điện áp tại các điểm khác nhau trên cùng một cuộn dây, tạo ra điện áp đầu ra cho thiết bị. Do cuộn sơ cấp và thứ cấp dùng chung một cuộn dây nên năng lượng được truyền vừa qua kết nối dẫn điện trực tiếp, vừa thông qua cảm ứng từ, giúp thiết bị hoạt động hiệu quả và tiết kiệm vật liệu.

Một số điểm quan trọng trong nguyên lý hoạt động của máy biến áp tự ngẫu:

• Hoạt động dựa trên hiện tượng cảm ứng điện từ, theo định luật Faraday.

• Dòng điện xoay chiều đi qua cuộn dây tạo ra từ thông biến thiên trong lõi thép.

• Từ thông biến thiên sinh ra điện áp cảm ứng tại các điểm khác nhau trên cùng cuộn dây.

• Cuộn sơ cấp và cuộn thứ cấp dùng chung một cuộn dây, giúp giảm vật liệu và tổn hao năng lượng.

• Năng lượng được truyền theo hai hình thức: truyền trực tiếp qua dẫn điện và truyền qua cảm ứng từ.

Điện áp đầu ra của máy biến áp tự ngẫu phụ thuộc vào tỷ lệ số vòng dây giữa các điểm đấu nối đầu vào và đầu ra. Cụ thể:

• Nếu số vòng dây phía đầu ra lớn hơn đầu vào → máy biến áp có chức năng tăng điện áp (tăng áp).

• Nếu số vòng dây phía đầu ra ít hơn đầu vào → máy sẽ giảm điện áp (hạ áp).

Nhờ cơ chế này, máy biến áp tự ngẫu có thể linh hoạt điều chỉnh điện áp theo yêu cầu, được ứng dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp.

Máy biến áp tự ngẫu dùng để làm gì?

Máy biến áp tự ngẫu được sử dụng để biến đổi điện áp xoay chiều, thông qua việc tăng áp hoặc hạ áp nhằm phù hợp với yêu cầu vận hành của các thiết bị điện. Nhờ thiết kế đơn giản và hiệu quả cao, thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực của đời sống và công nghiệp.

Các ứng dụng phổ biến của máy biến áp tự ngẫu bao gồm:

• Chuyển đổi điện áp: Đây là chức năng chính của máy biến áp tự ngẫu. Thiết bị cho phép chuyển đổi điện áp từ mức cao xuống thấp và ngược lại, ví dụ như từ 220V sang 110V hoặc 120V. Tính năng này đặc biệt hữu ích khi sử dụng các thiết bị điện nhập khẩu từ các quốc gia có tiêu chuẩn điện áp khác như Nhật Bản, Hoa Kỳ hoặc Đài Loan.

• Ổn định điện áp: Máy biến áp tự ngẫu còn có khả năng hỗ trợ ổn định điện áp, giúp bảo vệ thiết bị điện khỏi những hư hại do biến động điện áp đột ngột hoặc không ổn định trong nguồn cung cấp điện.

• Ứng dụng trong dân dụng và công nghiệp nhẹ: Thiết bị được sử dụng phổ biến trong các hệ thống điện gia đình, phục vụ cho các thiết bị gia dụng như máy lạnh, tủ lạnh, lò vi sóng… Ngoài ra, máy cũng được ứng dụng trong một số hệ thống công nghiệp quy mô nhỏ, nơi cần điều chỉnh điện áp phù hợp với máy móc sản xuất.

Ưu Nhược Điểm Của Máy Biến Áp Tự Ngẫu

Máy biến áp tự ngẫu là thiết bị được ứng dụng phổ biến trong dân dụng và công nghiệp nhờ sở hữu nhiều đặc tính kỹ thuật nổi bật. Tuy nhiên, bên cạnh những ưu điểm, thiết bị này cũng tồn tại một số hạn chế nhất định. Dưới đây là phân tích chi tiết về các ưu điểm và nhược điểm của máy biến áp tự ngẫu:

Ưu điểm

• Hạn chế hiện tượng tụt áp: Máy hoạt động ổn định và ít xảy ra hiện tượng sụt áp, góp phần duy trì chất lượng điện áp trong hệ thống.

• Thiết kế nhỏ gọn, tiết kiệm không gian: Với tỷ số biến áp thường thấp, máy biến áp tự ngẫu có kích thước nhỏ hơn đáng kể so với máy biến áp cách ly – thông thường chỉ bằng khoảng một nửa.

• Chi phí hợp lý: Giá thành của máy biến áp tự ngẫu thường thấp hơn, phù hợp với điều kiện kinh tế của đại đa số hộ gia đình và doanh nghiệp vừa và nhỏ tại Việt Nam.

• Chuyển đổi điện áp linh hoạt: Thiết bị cho phép điều chỉnh điện áp đầu ra dễ dàng, đáp ứng nhu cầu sử dụng đa dạng của người dùng.

• Hiệu suất hoạt động cao: Máy có mức tổn thất điện năng thấp, bao gồm cả tiêu hao thuần trở và tổn thất lõi từ, giúp nâng cao hiệu quả vận hành và giảm thiểu chi phí tiêu thụ điện.

• Không làm thay đổi tính chất dòng điện: Dù tăng áp hay hạ áp, tính chất dòng điện vẫn được giữ nguyên, đảm bảo tương thích với hầu hết thiết bị điện.

• Phù hợp với nhiều loại thiết bị: Có thể sử dụng cho cả thiết bị điện dân dụng lẫn một số ứng dụng công nghiệp có yêu cầu chuyển đổi điện áp.

Nhược điểm

• Giới hạn chức năng chuyển đổi: Máy biến áp tự ngẫu chỉ có khả năng thay đổi điện áp đầu ra (tăng hoặc giảm), không tách biệt hoàn toàn giữa mạch sơ cấp và thứ cấp.

• Thiếu khả năng cách ly điện: Thiết bị không có chức năng cách ly giữa đầu vào và đầu ra nên không đảm bảo an toàn tuyệt đối, đặc biệt trong môi trường có nguy cơ điện giật.

• Dễ bị nhiễu điện: Nếu nguồn điện sơ cấp bị nhiễu (như xung nhiễu, sóng hài hoặc sóng radio), phần thứ cấp cũng sẽ chịu ảnh hưởng tương tự do không có khả năng cách ly.

• Không lọc được nhiễu tín hiệu: Máy biến áp tự ngẫu không có khả năng triệt tiêu các nhiễu điện cao tần hoặc sóng xung phát sinh từ các thiết bị khác trong cùng lưới điện.

Ứng Dụng Của Máy Biến Áp Tự Ngẫu

Máy biến áp tự ngẫu được sử dụng rộng rãi trong nhiều lĩnh vực nhờ hiệu suất cao, kích thước nhỏ gọn và khả năng điều chỉnh điện áp linh hoạt. Thiết bị này giúp tối ưu chi phí, giảm tổn hao điện năng và đáp ứng tốt nhu cầu chuyển đổi điện áp trong thực tế.

Một số ứng dụng phổ biến của máy biến áp tự ngẫu gồm:

• Cấp nguồn cho thiết bị gia dụng: Thường dùng cho các thiết bị điện nhập khẩu như tủ lạnh, TV, nồi cơm điện, máy lọc nước… có điện áp khác với tiêu chuẩn 220V tại Việt Nam.

• Ứng dụng trong phòng thí nghiệm: Máy biến áp tự ngẫu một pha được dùng để điều chỉnh điện áp phục vụ thí nghiệm trong các lĩnh vực điện và điện tử.

• Kết nối trong hệ thống điện: Máy biến áp tự ngẫu ba pha thường được dùng để liên lạc giữa các cấp điện áp gần nhau trong hệ thống truyền tải và phân phối điện.

• Khởi động động cơ điện: Thiết bị giúp giảm điện áp ban đầu khi khởi động, từ đó hạn chế dòng khởi động lớn cho động cơ.

• Điều chỉnh và nâng điện áp: Được sử dụng trong hệ thống phân phối điện hoặc tại các cơ sở sản xuất cần điều chỉnh điện áp thường xuyên.

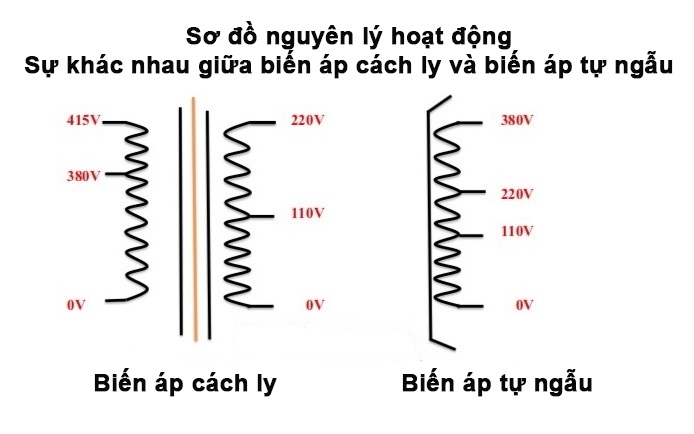

So Sánh Giữa Máy Biến Áp Cách Ly và Máy Biến Áp Tự Ngẫu

Máy biến áp cách ly và máy biến áp tự ngẫu đều đảm nhiệm chức năng chuyển đổi điện áp xoay chiều từ mức này sang mức khác, phục vụ đa dạng nhu cầu trong dân dụng và công nghiệp. Tuy nhiên, hai loại máy này có sự khác biệt rõ rệt về cấu tạo, nguyên lý hoạt động và ứng dụng thực tiễn.

Bảng dưới đây trình bày các tiêu chí so sánh cụ thể giữa hai loại biến áp:

Tiêu chí	Máy biến áp tự ngẫu	Máy biến áp cách ly
Ký hiệu thường dùng	Nguồn chung 0V	Isolating / Isolation (ký hiệu cách ly)
Số lượng cuộn dây	Chỉ sử dụng 1 cuộn dây chung cho cả cuộn sơ cấp và thứ cấp	Gồm 2 cuộn dây riêng biệt, tách bạch hoàn toàn giữa sơ cấp và thứ cấp
Liên kết điện áp	Điện áp đầu vào và đầu ra có mạch thông nhau	Điện áp đầu vào và đầu ra hoàn toàn cách ly về mặt điện
Đồng hồ đo điện áp	Hai đồng hồ đo điện áp thông mạch	Hai đồng hồ đo điện áp không thông mạch
Kích thước, trọng lượng	Nhỏ gọn hơn, do chỉ có một cuộn dây	Cồng kềnh hơn, do có hai cuộn dây riêng biệt
Chi phí chế tạo	Thấp, tiết kiệm vật liệu và giá thành rẻ hơn	Cao hơn, do cấu tạo phức tạp và yêu cầu cách ly tốt
Khả năng cách ly điện	Không có khả năng cách ly, độ an toàn điện thấp hơn	Cách ly hoàn toàn, đảm bảo an toàn khi có sự cố rò điện hoặc chạm điện
Ứng dụng phổ biến	Dùng trong dân dụng, thiết bị nhập khẩu, nơi không yêu cầu cách ly điện	Dùng trong y tế, phòng thí nghiệm, thiết bị công nghiệp yêu cầu cách ly cao

Một số máy biến áp tự ngẫu phổ biến

Biến Áp Trần

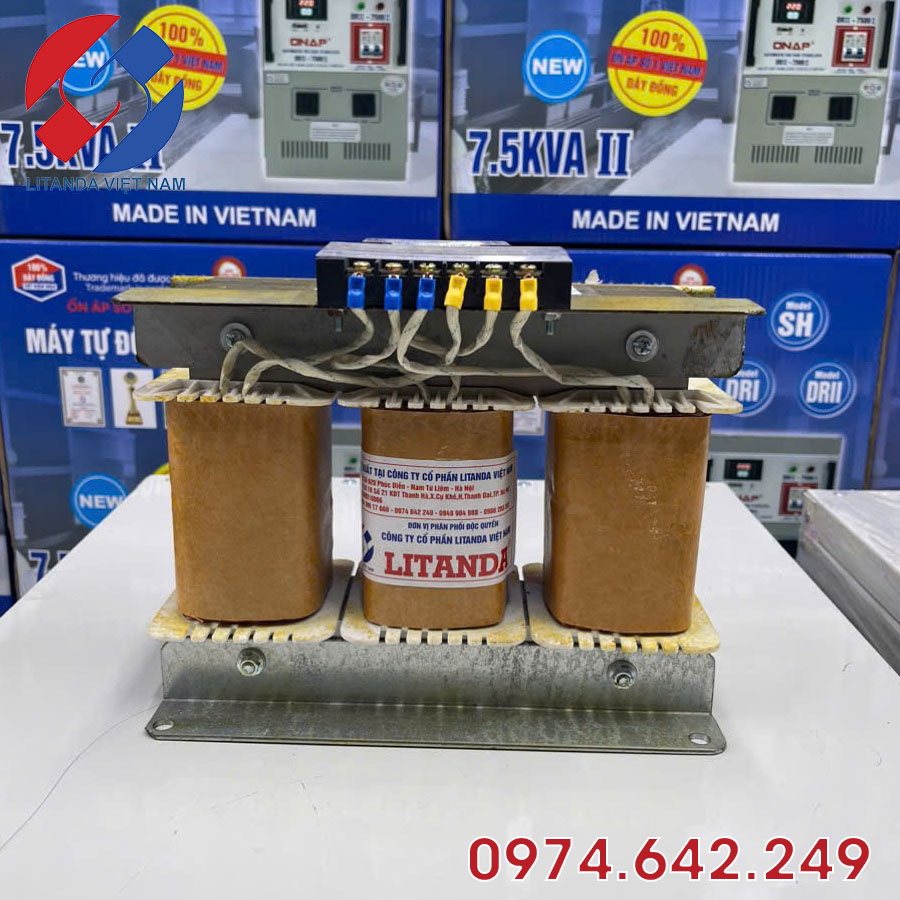

Máy biến áp trần 380v 220v là một thiết bị điện thực hiện việc truyền và đưa năng lượng hoặc các tín hiệu điện xoay chiều giữa các mạch điện thông qua các cảm ứng điện từ.

Máy giúp làm biến đổi điện áp của dòng điện xoay chiều từ mức này sang mức khác; có thể tăng thế hoặc hạ thế đầu ra cho một hiệu điện thế tương ứng với nhu cầu sử dụng và không làm thay đổi tần số của nó ( trong trường hợp này là từ điện 380v xuống 220v ).

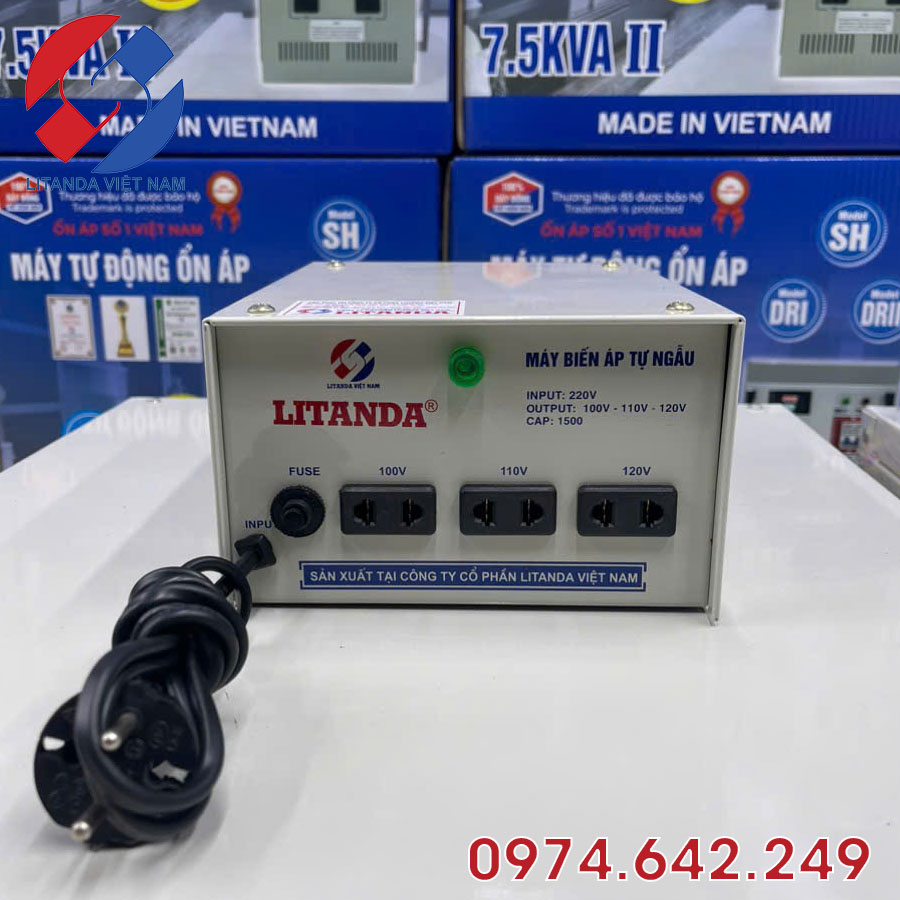

Biến Áp Tự Ngẫu Đổi Nguồn

Đổi nguồn 220V Sang 110V, 100V dùng cho thiết bị điện gia đình đổi nguồn từ 220V sang 120V/ 100V. Sản phẩm còn được gọi là máy biến áp tự ngẫu 1 pha. Đặc biệt sử dụng cho các thiết bị điện nhập khẩu từ nước ngoài.Công ty cổ phần Litanda Việt Nam sản xuất bộ đổi nguồn theo các mức công suất 1000VA, 1200VA, 1500VA, 2000VA.

Hiện nay nhu cầu sử dụng các thiết bị nhập khẩu nhiều như: Nồi cơm điện, tivi, tủ lạnh, máy giặt,… Nên việc trang bị thêm máy biến áp đổi nguồn là rất cần thiết.

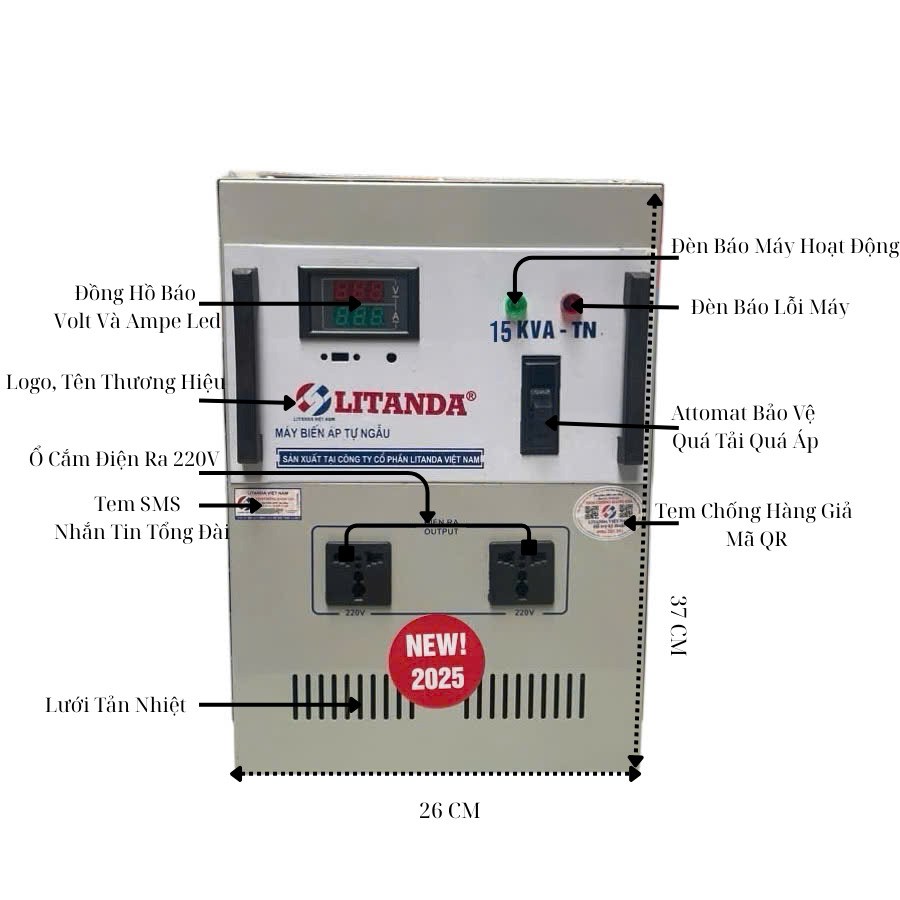

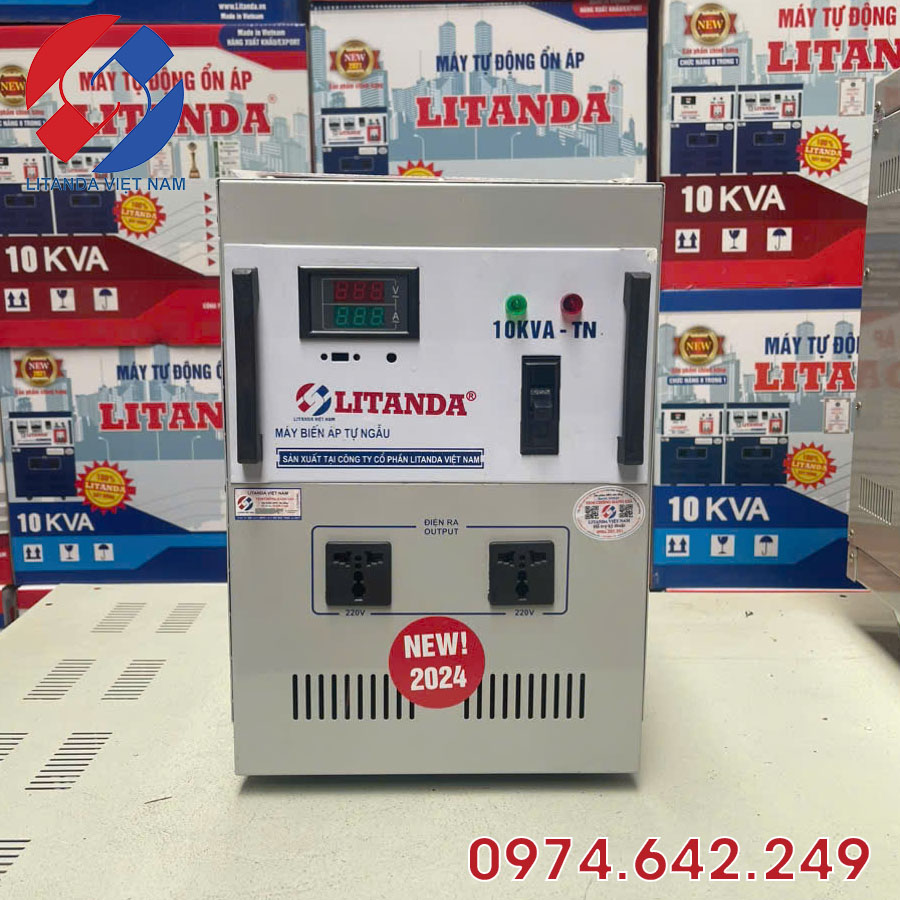

Biến Áp Tự Ngẫu 1 Pha

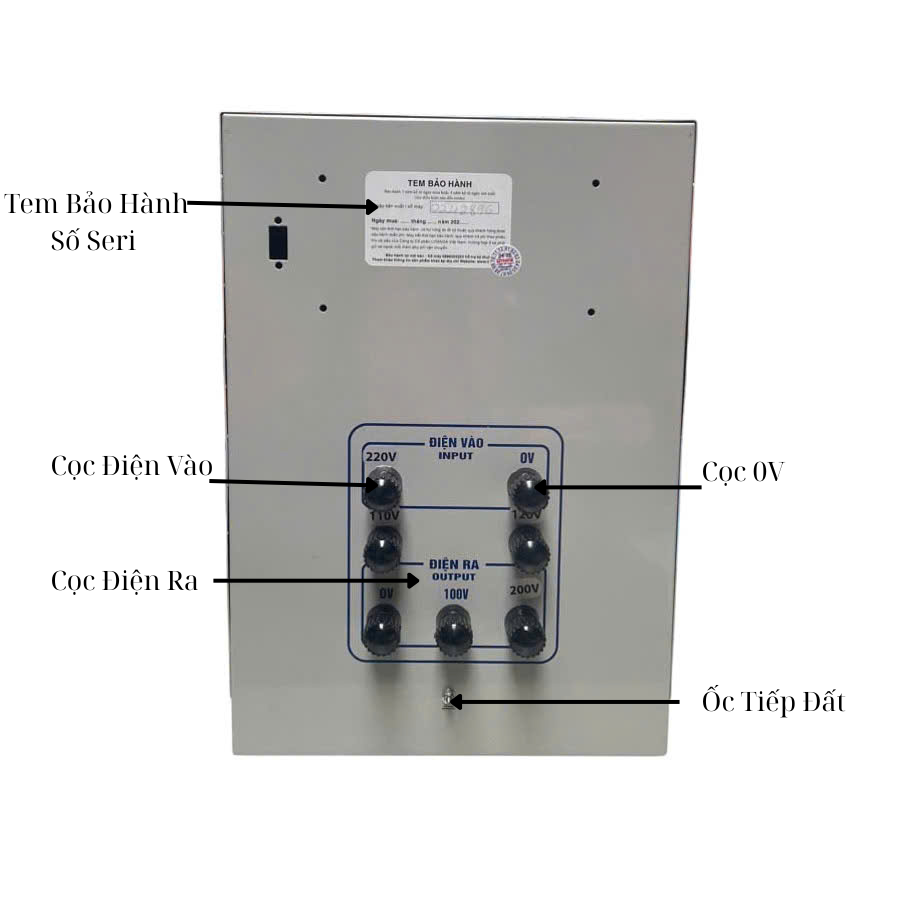

Máy biến áp tự ngẫu 1 pha hay còn gọi là bộ đổi nguồn. Máy có chức năng đổi điện 220V ra 200V 120V 110V 100V. Sản phẩm được dùng cho các thiết bị điện nhập khẩu của Nhật Bản, Hàn Quốc, Hoa kỳ,…

Trong đó có các thiết bị điện gia đình như: bếp điện từ Nhật nội địa, nồi cơm điện Nhật bãi, máy ép, máy xay, lò vi sóng, máy hút mùi, công suất 1KVA, 2KVA, 5KVA, 10KVA, 15KVA,…… Sản phẩm do công ty cổ phần Litanda Việt Nam sản xuất bằng 100% dây đồng. Hiện tại công ty chúng tôi cũng là đơn vị duy nhất sản xuất ổn áp, biến áp bằng 100% dây đồng trên thị trường.

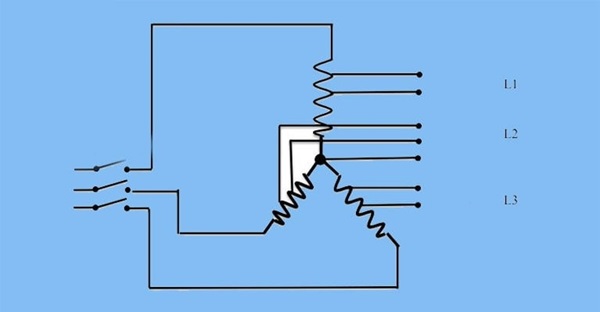

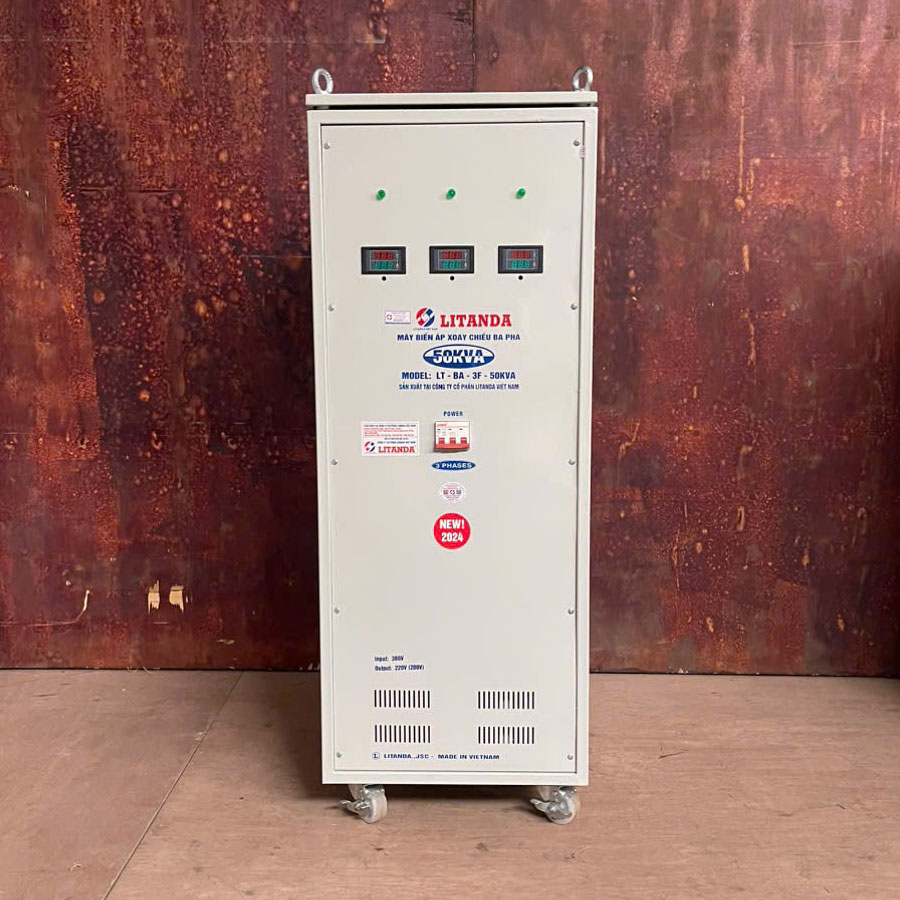

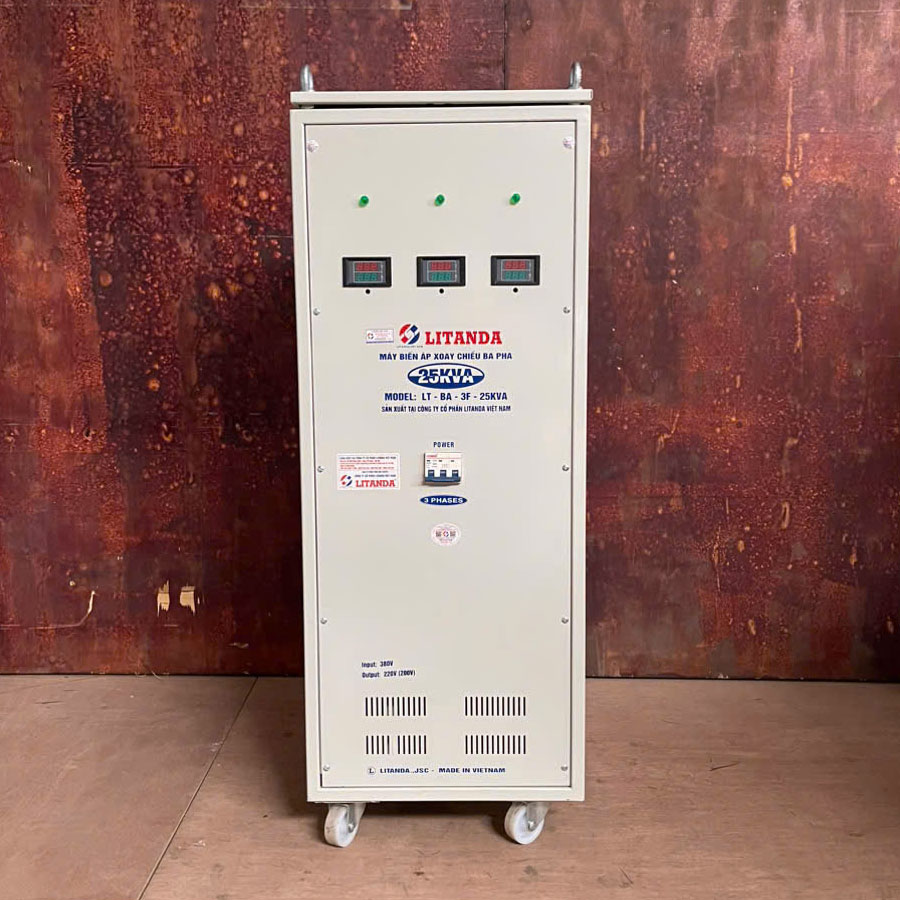

Biến Áp Tự Ngẫu 3 Pha

Biến áp tự ngẫu 3 pha là một loại máy biến áp sử dụng chung một cuộn dây cho cả cuộn sơ cấp và cuộn thứ cấp, được thiết kế để làm việc trong hệ thống điện 3 pha. Thiết bị này có khả năng thay đổi điện áp (tăng hoặc giảm) giữa các cấp điện áp gần nhau một cách hiệu quả và tiết kiệm. Nhờ cấu trúc đơn giản, kích thước nhỏ gọn và chi phí thấp hơn so với biến áp 3 pha cách ly, biến áp tự ngẫu 3 pha được ứng dụng rộng rãi trong công nghiệp nhẹ, hệ thống phân phối điện nội bộ và các trạm biến áp trung gian.

Nên Mua Biến Áp Dây Đồng Chính Hãng Tại Onap.vn

Nếu bạn đang tìm kiếm biến áp chất lượng cao, thì caonguamagia.com chính là sự lựa chọn đáng tin cậy hàng đầu. Là đối tác chiến lược với những thương hiệu lớn tại Việt Nam như Litanda, Lioa… chúng tôi luôn khẳng định uy tín bằng chất lượng sản phẩm và dịch vụ chuyên nghiệp.

Dây đồng 100%	Sản phẩm được sản xuất với 100% dây đồng, có độ bền cao, chạy êm, tiết kiệm điện
Cam kết chính hãng	Hàng chính hãng, mới 100%, nguyên đai nguyên kiện. Không bán hàng giả, hàng nhái, hàng kém chất lượng
Bảo hành chu đáo	Chế độ bảo hành 04 năm, đổi mới trong 01 năm đầu.
Hỗ trợ lắp đặt	Hỗ trợ lắp đặt với các máy công suất lớn☞ Nhận bao thầu các dự án lớn trong và ngoài nước
Vận chuyển toàn quốc	Miễn phí vận chuyển toàn quốc, nhận hàng trước thanh toán sau
Sản xuất theo yêu cầu	Sản xuất các dòng máy khác quy cách theo yêu cầu

Khi mua biến áp tại đây, khách hàng sẽ nhận được:

• Sản phẩm chính hãng, sản xuất trực tiếp tại nhà máy: Được thiết kế và chế tạo theo đúng tiêu chuẩn kỹ thuật, đảm bảo khả năng vận hành ổn định và bền bỉ.
• Chứng từ pháp lý đầy đủ: Cung cấp trọn bộ CO – CQ, hóa đơn minh bạch, đáp ứng yêu cầu kiểm định và đấu thầu dự án.
• Chính sách bảo hành dài hạn: Hỗ trợ bảo hành từ 24 – 48 tháng, kèm theo dịch vụ kỹ thuật tận nơi khi cần thiết.
• Giá thành cạnh tranh – tư vấn chuyên sâu: Được tư vấn lựa chọn model phù hợp nhất với nhu cầu sử dụng thực tế, giúp tối ưu chi phí đầu tư.
• Hệ thống phân phối toàn quốc: Cam kết giao hàng nhanh chóng, hỗ trợ lắp đặt và bàn giao tận nơi.

 Mua biến áp tại caonguamagia.com, bạn không chỉ yên tâm về chất lượng sản phẩm mà còn được bảo đảm dịch vụ hậu mãi chuyên nghiệp, đồng hành cùng doanh nghiệp trong suốt quá trình sử dụng.
