Tủ Điện Là Gì Mà Có Thể Điều Khiển Cả Một Hệ Thống Điện?

Khái Niệm Tủ Điện Là Gì?

Tủ điện (Electrical Cabinet) là thiết bị quan trọng trong hệ thống điện, có chức năng chứa, bảo vệ và điều khiển toàn bộ các thiết bị điện và linh kiện như cầu dao, aptomat, rơ le, bộ điều khiển, biến tần, thiết bị đo lường, dây dẫn… Nhờ đó, tủ điện giúp hệ thống điện vận hành ổn định, an toàn và dễ dàng giám sát, bảo trì.

Thông thường, tủ điện được thiết kế và gia công từ các vật liệu bền vững như thép sơn tĩnh điện, inox hoặc nhôm cao cấp, nhằm tăng độ cứng, khả năng chịu nhiệt và chống ăn mòn. Bề mặt tủ được xử lý kỹ lưỡng để chống bụi, chống ẩm và thích nghi tốt với nhiều môi trường làm việc khác nhau, từ nhà xưởng, khu công nghiệp cho đến công trình dân dụng.

Cấu Tạo Cơ Bản Của Tủ Điện

Một tủ điện tiêu chuẩn được cấu thành từ nhiều bộ phận quan trọng, mỗi thành phần đảm nhiệm một vai trò riêng biệt nhằm đảm bảo hệ thống điện hoạt động ổn định, an toàn và hiệu quả. Cụ thể gồm các phần chính sau:

• Vỏ tủ điện: Là lớp bảo vệ bên ngoài, được chế tạo từ thép sơn tĩnh điện, inox hoặc nhôm cao cấp, có khả năng chịu lực tốt, chống ăn mòn, chống bụi và chống ẩm. Vỏ tủ không chỉ đảm bảo an toàn cho người vận hành mà còn giúp bảo vệ các thiết bị bên trong khỏi tác động của môi trường.

• Thanh ray và thanh cái (Busbar): Là bộ phận dẫn điện và phân phối nguồn cho các thiết bị trong tủ. Thanh cái thường làm bằng đồng hoặc nhôm nguyên chất, giúp tăng khả năng dẫn điện và giảm tổn hao năng lượng trong quá trình vận hành.

• Thiết bị đóng cắt (MCB, MCCB, Aptomat): Đây là hệ thống bảo vệ mạch điện khỏi các sự cố như quá tải, ngắn mạch hoặc rò điện, đảm bảo an toàn cho toàn bộ hệ thống và thiết bị sử dụng điện.

• Rơ le và Contactor: Được sử dụng để điều khiển đóng – ngắt tự động các thiết bị điện theo tín hiệu điều khiển hoặc điều kiện vận hành, giúp tối ưu quá trình khởi động và bảo vệ tải điện.

• Bộ điều khiển PLC hoặc HMI: Là trung tâm điều khiển và giám sát của tủ điện, cho phép tự động hóa quy trình vận hành, cài đặt các thông số kỹ thuật và theo dõi tình trạng hoạt động của toàn hệ thống.

• Thiết bị và phụ kiện khác: Bao gồm dây dẫn điện, đèn báo tín hiệu, cầu đấu, đồng hồ đo dòng – áp – công suất, cầu chì, quạt thông gió, và nhiều linh kiện phụ trợ khác giúp tăng tính tiện ích, an toàn và dễ bảo trì cho tủ điện.

Nguyên Lý Hoạt Động Của Tủ Điện

Tủ điện hoạt động dựa trên nguyên lý phân phối, điều khiển và bảo vệ mạch điện, đảm bảo cho toàn bộ hệ thống điện vận hành ổn định, an toàn và hiệu quả.

Cụ thể, nguồn điện chính được dẫn vào tủ thông qua aptomat tổng, sau đó đi qua hệ thống thanh cái (busbar) để phân phối điện năng đến các nhánh mạch và thiết bị khác nhau. Tại đây, contactor, rơ le và bộ điều khiển PLC sẽ thực hiện chức năng đóng – ngắt, điều khiển và giám sát hoạt động của từng thiết bị điện theo quy trình cài đặt sẵn. Dòng điện sau đó được cấp đến các thiết bị đầu cuối như động cơ, đèn chiếu sáng, máy móc hoặc hệ thống sản xuất.

Nhờ cơ chế hoạt động thông minh và linh hoạt, tủ điện mang lại nhiều lợi ích cho người vận hành, bao gồm:

• Điều khiển thiết bị từ xa một cách nhanh chóng và an toàn.

• Giám sát và hiển thị các thông số điện quan trọng như điện áp, dòng điện, công suất tiêu thụ,… giúp kiểm soát hệ thống dễ dàng hơn.

• Bảo vệ mạch điện và thiết bị khỏi các sự cố điện như chập cháy, quá tải, ngắn mạch hoặc rò điện.

• Tự động hóa quy trình vận hành trong các dây chuyền sản xuất, hệ thống chiếu sáng hoặc khu công nghiệp, góp phần tăng năng suất và giảm chi phí nhân công.

Các Loại Tủ Điện Phổ Biến Hiện Nay

Tùy thuộc vào mục đích sử dụng, quy mô công trình và đặc tính kỹ thuật của hệ thống điện, tủ điện được phân chia thành nhiều loại khác nhau để đáp ứng yêu cầu vận hành cụ thể. Dưới đây là các loại tủ điện phổ biến hiện nay:

• Tủ điện tổng (MSB – Main Switchboard): Là trung tâm điều khiển và phân phối toàn bộ nguồn điện chính trong nhà máy, tòa nhà, khu công nghiệp hoặc trung tâm thương mại. Tủ MSB thường có cấu trúc lớn, được thiết kế an toàn, dễ bảo trì và có khả năng chịu dòng điện cao.

• Tủ điện phân phối (DB, Sub): Được sử dụng để phân nhánh nguồn điện từ tủ tổng đến các khu vực nhỏ hơn như tầng, khu vực làm việc hoặc xưởng sản xuất. Tủ điện phân phối giúp quản lý tải điện hợp lý, giảm thiểu tổn hao năng lượng và đảm bảo an toàn trong quá trình sử dụng.

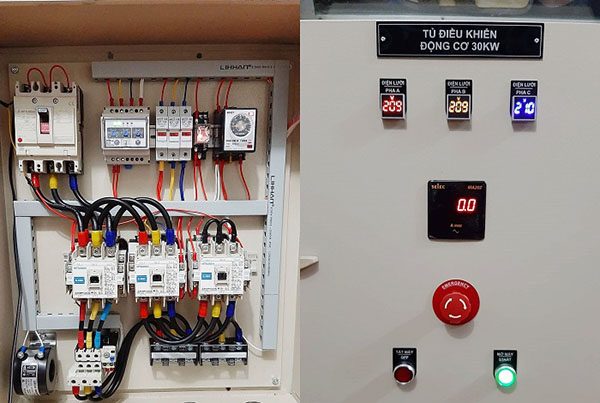

• Tủ điện điều khiển động cơ (MCC – Motor Control Center): Loại tủ này chuyên dùng trong công nghiệp, có chức năng khởi động, dừng và bảo vệ động cơ điện. Tủ MCC thường tích hợp contactor, rơ le nhiệt, biến tần và thiết bị bảo vệ giúp điều khiển linh hoạt và tăng tuổi thọ cho thiết bị.

• Tủ điện điều khiển PLC, tủ tự động hóa: Được ứng dụng trong các hệ thống sản xuất tự động, dây chuyền công nghiệp thông minh. Tủ chứa bộ điều khiển PLC, HMI và các module I/O, giúp lập trình, giám sát và điều khiển quy trình vận hành một cách chính xác, tự động và hiệu quả.

• Tủ điện chiếu sáng, tủ điện dân dụng: Dùng trong nhà ở, văn phòng, trung tâm thương mại hoặc công trình công cộng, có nhiệm vụ điều khiển, bảo vệ và phân phối điện cho hệ thống chiếu sáng, thiết bị sinh hoạt và các phụ tải nhỏ.

Ứng Dụng Của Tủ Điện Trong Thực Tế

Tủ điện giữ vai trò trung tâm điều khiển và phân phối điện năng, là thành phần không thể thiếu trong mọi hệ thống điện hiện đại – từ dân dụng đến công nghiệp.

Một số ứng dụng phổ biến của tủ điện bao gồm:

• Trong nhà máy, khu công nghiệp: Tủ điện được dùng để điều khiển máy móc, băng chuyền, robot, hệ thống HVAC (điều hòa thông gió), giúp đảm bảo quá trình sản xuất diễn ra ổn định và an toàn.

• Trong tòa nhà, chung cư: Hệ thống tủ điện giúp quản lý chiếu sáng, điều khiển thang máy, bơm nước, hệ thống camera và an ninh, mang lại sự tiện nghi và vận hành hiệu quả.

• Trong dân dụng: Tủ điện phân phối nguồn điện đến từng tầng, từng phòng hoặc khu vực trong nhà, giúp người dùng dễ dàng quản lý và bảo vệ thiết bị điện.

• Trong lĩnh vực năng lượng tái tạo: Được sử dụng trong hệ thống điện mặt trời, điện gió, trạm sạc xe điện, tủ điện giúp điều khiển, giám sát và bảo vệ các thiết bị năng lượng sạch.

Nhờ khả năng điều khiển, bảo vệ và tối ưu hóa hệ thống điện, tủ điện ngày càng trở thành giải pháp không thể thiếu trong các công trình hiện đại, góp phần đảm bảo an toàn điện và nâng cao hiệu quả vận hành.

Vì Sao Tủ Điện Có Thể Điều Khiển Cả Một Hệ Thống Điện?

Tủ điện được ví như “bộ não của hệ thống điện” bởi khả năng điều khiển, giám sát và bảo vệ toàn bộ quá trình vận hành điện năng trong một công trình, từ quy mô nhỏ đến các hệ thống công nghiệp lớn. Sở dĩ tủ điện có thể đảm nhiệm vai trò này là nhờ được tích hợp đồng bộ nhiều thiết bị điều khiển và bảo vệ thông minh, cho phép vận hành tự động, chính xác và an toàn tuyệt đối.

Cụ thể, tủ điện có thể:

• Tích hợp các thiết bị điều khiển hiện đại như PLC, biến tần, cảm biến, rơ le và HMI, giúp tự động hóa toàn bộ quy trình hoạt động của hệ thống điện, từ khởi động đến giám sát vận hành.

• Kết nối và phân phối nhiều nguồn điện đến các thiết bị khác nhau, đảm bảo nguồn điện ổn định, liên tục và cân bằng tải, ngay cả trong những hệ thống phức tạp.

• Tự động hóa quá trình điều khiển mà không cần can thiệp thủ công, giúp giảm thiểu sai sót do con người và nâng cao năng suất vận hành.

• Giám sát liên tục các thông số điện (dòng điện, điện áp, công suất…) và phát hiện – xử lý sự cố tức thời, bảo vệ thiết bị khỏi nguy cơ chập cháy, quá tải hoặc rò điện.

Địa Chỉ Cung Cấp Tủ Điện Uy Tín, Chất Lượng Cao

Nếu bạn đang tìm kiếm đơn vị sản xuất và cung cấp tủ điện chất lượng cao, chính hãng và đạt tiêu chuẩn an toàn, Litanda Việt Nam là lựa chọn đáng tin cậy hàng đầu hiện nay. Với nhiều năm kinh nghiệm trong lĩnh vực máy ổn áp và biến áp – tủ điện điều khiển – thiết bị chống giật, Litanda Việt Nam luôn được khách hàng đánh giá cao về uy tín, chất lượng và dịch vụ chuyên nghiệp.

Ưu điểm nổi bật của Litanda việt nam:

• ✅ Sản phẩm chính hãng 100%, được sản xuất trên dây chuyền hiện đại, đáp ứng các tiêu chuẩn an toàn điện quốc gia và quốc tế.

• ✅ Dịch vụ tư vấn – thiết kế – lắp đặt trọn gói, đảm bảo tủ điện phù hợp với nhu cầu thực tế của từng công trình.

• ✅ Giá thành cạnh tranh, đi kèm chính sách bảo hành dài hạn và hỗ trợ kỹ thuật tận nơi.

• ✅ Đội ngũ kỹ sư và chuyên viên kỹ thuật chuyên sâu, giàu kinh nghiệm trong thiết kế hệ thống điện công nghiệp, tự động hóa và phân phối điện năng.

Với phương châm “Chất lượng tạo niềm tin – Uy tín tạo thương hiệu”, Litanda Việt Nam cam kết mang đến cho khách hàng những giải pháp tủ điện tối ưu nhất, giúp vận hành hệ thống điện an toàn, ổn định và hiệu quả lâu dài.
