Bảng Tra Dây Đồng Quấn Biến Áp Chi Tiết: Công Thức Và Kỹ Thuật Quấn Dây Chuẩn

Quấn máy biến áp là một công việc đòi hỏi sự chính xác tuyệt đối về thông số kỹ thuật. Việc chọn sai đường kính dây đồng không chỉ làm giảm hiệu suất của máy mà còn dẫn đến nguy cơ cháy nổ do quá nhiệt. Sử dụng bảng tra dây đồng quấn biến áp kết hợp với các công thức tính toán mật độ dòng điện là chìa khóa để tạo ra một thiết bị bền bỉ. Bài viết này sẽ cung cấp bộ bảng tra đường kính dây đồng, dòng điện định mức và hướng dẫn cách chọn dây quấn tối ưu cho từng loại công suất.

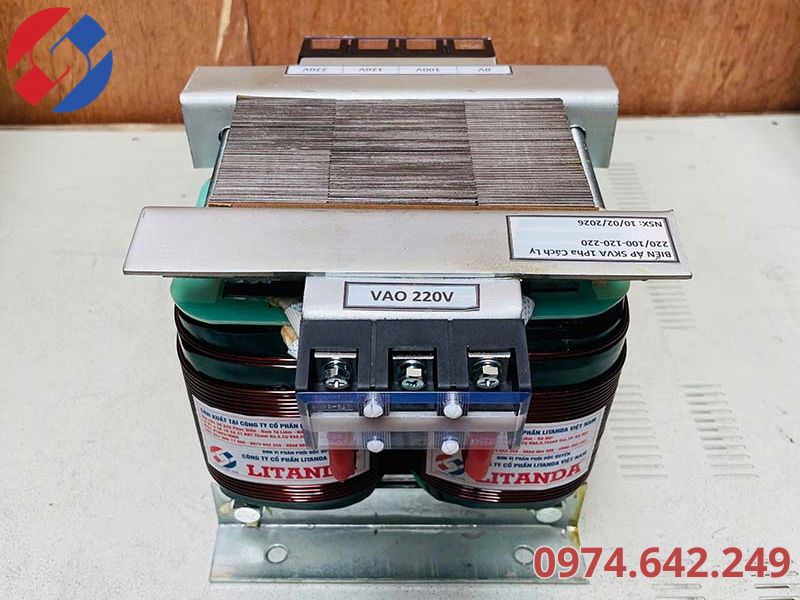

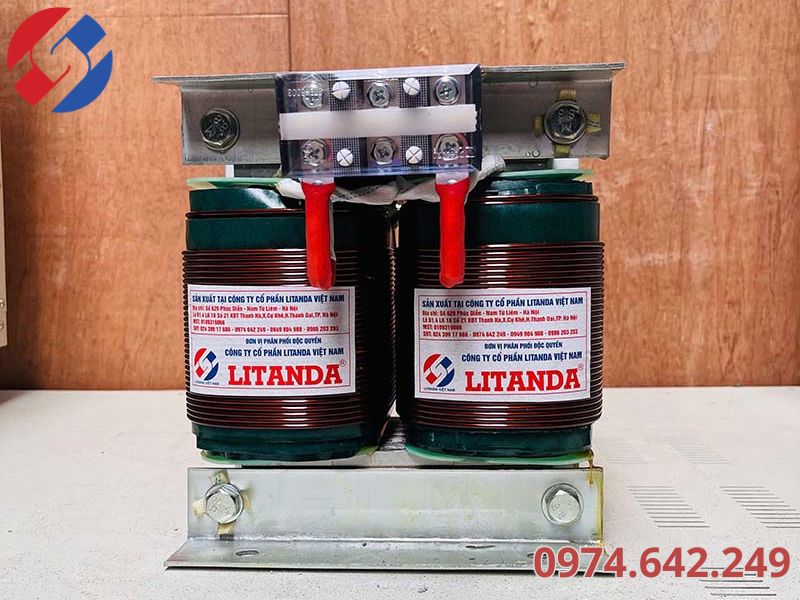

Tại sao phải tra cứu kỹ đường kính dây đồng trước khi quấn?

Dây đồng (hay dây điện từ) là bộ phận trực tiếp tải dòng điện trong máy biến áp. Việc tra cứu bảng kỹ thuật giúp bạn:

• Đảm bảo mật độ dòng điện ($J$): Tránh hiện tượng dây quá nhỏ gây nóng, chảy lớp sơn cách điện (emay).
• Tối ưu cửa sổ lõi thép: Chọn dây có đường kính phù hợp để quấn đủ số vòng trong không gian hạn hẹp của cửa sổ lõi sắt.
• Giảm tổn hao đồng: Chọn dây chuẩn giúp giảm điện trở cuộn dây, từ đó tăng hiệu suất máy.

Công thức tính đường kính dây đồng theo dòng điện

Trước khi sử dụng bảng tra, bạn cần biết dòng điện ($I$) chạy qua cuộn dây là bao nhiêu. Công thức tính đường kính dây đồng ($d$) dựa trên mật độ dòng điện ($J$):

$$d = 1.13 \times \sqrt{\frac{I}{J}}$$

Trong đó:

• $d$: Đường kính dây đồng (mm).
• $I$: Dòng điện định mức (A).
• $J$: Mật độ dòng điện cho phép ($A/mm^2$).
  • Với máy biến áp chạy liên tục: Chọn $J \approx 2 – 2.5$.
  • Với máy biến áp chạy ngắn hạn, tản nhiệt tốt: Chọn $J \approx 3 – 4.5$.

Bảng tra dây đồng quấn biến áp phổ biến nhất

Dưới đây là bảng tra nhanh đường kính dây đồng tròn tráng men (Emay) dựa trên cường độ dòng điện với mật độ $J = 2.5 A/mm^2$ (mức an toàn phổ biến).

Lưu ý: Nếu dòng điện lớn hơn 20A, kỹ thuật viên thường chuyển sang dùng dây đồng dẹt (dây băng) hoặc quấn chập nhiều sợi dây tròn để tăng độ linh hoạt và giảm hiệu ứng bề mặt.

Các loại dây đồng thường dùng trong quấn biến áp

Khi tra cứu bảng tra dây đồng quấn biến áp, bạn cũng cần quan tâm đến loại lớp phủ cách điện:

1. Dây đồng Emay (PEW): Lớp sơn cách điện chịu nhiệt từ 130°C đến 155°C. Phổ biến nhất cho biến áp dân dụng và ổn áp.
2. Dây đồng phủ EIW: Chịu nhiệt cao lên đến 180°C, dùng cho các máy biến áp làm việc trong môi trường khắc nghiệt.
3. Dây đồng bọc giấy/vải: Thường dùng cho các máy biến áp dầu công suất lớn hoặc biến áp cao thế.

Kinh nghiệm chọn dây đồng quấn thực tế

Quy tắc quấn chập

Khi dòng điện quá lớn mà không có dây đơn đường kính to, bạn có thể quấn chập $n$ sợi dây nhỏ.

• Công thức: Tổng diện tích tiết diện các dây nhỏ phải bằng diện tích tiết diện dây đơn cần tra cứu.
• Ưu điểm: Dễ uốn nắn, giảm tổn hao do hiệu ứng da ở tần số cao.

Tính toán hệ số lấp đầy

Trong bảng tra, đường kính dây thường là đường kính lõi đồng. Khi quấn thực tế, bạn phải cộng thêm độ dày lớp sơn cách điện (khoảng 0.02 – 0.05mm) để tính toán xem cuộn dây có vừa với cửa sổ lõi thép hay không.

Đơn vị cung cấp Máy Biến Áp, Ổn Áp và Linh kiện quấn dây uy tín

Để có một chiếc máy biến áp hoạt động hoàn hảo, ngoài việc tra cứu bảng dây chuẩn, chất lượng của sợi dây đồng và lá thép cũng đóng vai trò quyết định. Công ty Cổ phần Litanda Việt Nam là đơn vị dẫn đầu trong việc sản xuất thiết bị điện sử dụng 100% dây đồng nguyên chất.

Sản phẩm chính hãng Litanda & Lioa

Chúng tôi cam kết cung cấp các dòng sản phẩm đạt chuẩn kỹ thuật cao nhất:

• Máy biến áp 3 pha: Sử dụng dây đồng kỹ thuật điện, giúp giảm tổn hao nhiệt và tăng hiệu suất.
• Máy ổn áp Litanda: Nổi tiếng với khả năng chịu tải tốt nhờ sử dụng dây đồng cỡ lớn, không dùng dây nhôm như các loại máy rẻ tiền.
• Biến áp cách ly: Đặc chủng cho âm thanh, y tế, yêu cầu độ tinh khiết của đồng cực cao để khử nhiễu.

Thông tin liên hệ

Quý khách hàng cần tư vấn kỹ thuật về quấn dây, lắp đặt hoặc mua máy biến áp, ổn áp chất lượng cao vui lòng liên hệ:

Công ty Cổ phần Litanda Việt Nam

• Showroom Hà Nội 2: Số 21 Liền Kề 18 – Lô B1.4 – Khu Đô Thị Thanh Hà, Quận Hà Đông, Hà Nội.
• Showroom Hồ Chí Minh: Số 119/61 Trung Mỹ Tây, Khu Phố 2, Quận 12, TP. Hồ Chí Minh.
• Hotline: 0974.642.249
• Email: vietnamlitanda@gmail.com

Sử dụng bảng tra dây đồng quấn biến áp một cách khoa học là bước đệm đầu tiên để chế tạo hoặc sửa chữa thành công một thiết bị điện. Đừng quên yếu tố mật độ dòng điện ($J$) và chất lượng dây đồng để đảm bảo máy vận hành êm ái, không nóng máy.

Nếu bạn gặp khó khăn trong việc tính toán số vòng dây hay chọn cỡ dây phù hợp cho các dự án lớn, hãy liên hệ với đội ngũ kỹ sư của Litanda để được hỗ trợ chuyên sâu nhất.
