Bảng Tra Thông Số Máy Biến Áp Toàn Tập: Tổng Hợp Dữ Liệu Kỹ Thuật Chi Tiết Nhất

Việc hiểu và nắm vững bảng tra thông số máy biến áp là yêu cầu tiên quyết trong thiết kế, lắp đặt và vận hành hệ thống điện. Mỗi chỉ số trên nhãn máy (Nameplate) đều mang ý nghĩa quyết định đến hiệu suất, độ an toàn và khả năng phối hợp bảo vệ của thiết bị. Bài viết này sẽ tổng hợp đầy đủ các thông số từ công suất, điện áp ngắn mạch, tổn hao không tải đến các đặc tính dầu cách điện, giúp bạn có cái nhìn tổng thể và chính xác nhất.

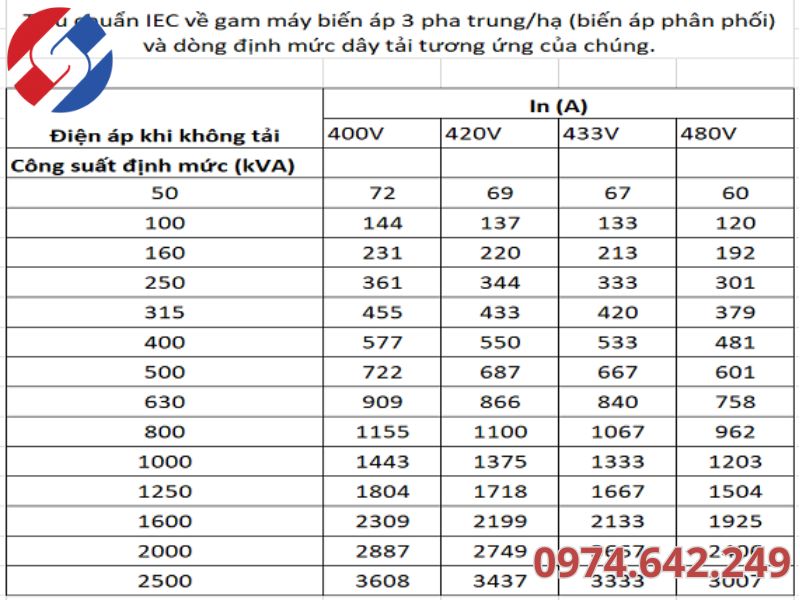

Tại sao cần nắm vững bảng tra thông số máy biến áp?

Trong thực tế thi công và vận hành, việc tra cứu thông số máy biến áp giúp giải quyết các bài toán quan trọng:

• Lựa chọn thiết bị bảo vệ: Dựa vào dòng điện định mức ($I_{dm}$) để chọn Aptomat, cầu chì hoặc rơ le bảo vệ phù hợp.
• Tính toán ngắn mạch: Dựa vào điện áp ngắn mạch ($U_k\%$) để tính toán dòng ngắn mạch, từ đó chọn độ bền điện cơ cho hệ thống thanh cái và máy cắt.
• Tính toán tổn hao năng lượng: Dựa vào tổn hao không tải ($P_0$) và tổn hao ngắn mạch ($P_k$) để đánh giá hiệu quả kinh tế của trạm biến áp.
• Ghép song song máy biến áp: Đảm bảo các máy có cùng tổ nối dây và các thông số kỹ thuật tương đồng để tránh dòng điện quẩn.

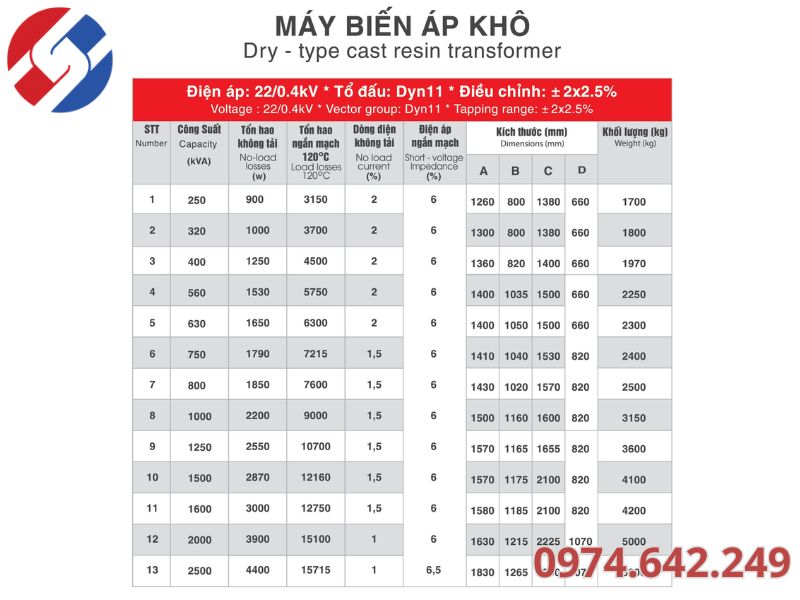

Các thông số cơ bản trong bảng tra máy biến áp

Một bảng tra thông số máy biến áp tiêu chuẩn thường bao gồm các hạng mục sau:

Công suất định mức ($S_{dm}$ – kVA)

Đây là đại lượng đặc trưng cho khả năng tải của máy biến áp. Các cấp công suất phổ biến tại Việt Nam bao gồm: 50, 100, 160, 250, 400, 560, 630, 750, 800, 1000, 1250, 1500, 2000, 2500 kVA…

Điện áp định mức ($U_{dm}$ – kV)

• Sơ cấp ($U_1$): Thường là các cấp điện áp lưới như 35kV, 22kV, 10kV hoặc 6kV.
• Thứ cấp ($U_2$): Phổ biến nhất là 0.4kV (400V) để phục vụ tải hạ thế.

Tổ nối dây (Vector Group)

Quy định cách nối dây giữa cuộn sơ cấp và thứ cấp (ví dụ: Dyn11, Yy0). Thông số này cực kỳ quan trọng khi cần đấu nối song song hoặc tính toán dòng trung tính.

Điện áp ngắn mạch ($U_k\%$)

Là điện áp đặt vào cuộn sơ cấp khi cuộn thứ cấp bị ngắn mạch sao cho dòng điện trong các cuộn dây đạt giá trị định mức. Chỉ số này thường dao động từ 4% đến 6% đối với máy biến áp phân phối.

Bảng tra thông số máy biến áp 3 pha tiêu chuẩn (Tham khảo)

Dưới đây là bảng dữ liệu kỹ thuật điển hình cho dòng máy biến áp dầu 22/0.4kV – loại phổ biến nhất trong các khu công nghiệp và dân dụng:

Chi tiết các thông số kỹ thuật nâng cao

Tổn hao không tải ($P_0$) và Tổn hao ngắn mạch ($P_k$)

• $P_0$: Là tổn hao trong lõi thép do dòng điện xoáy và từ trễ. Thông số này không thay đổi theo tải.
• $P_k$: Là tổn hao nhiệt trong cuộn dây đồng. Thông số này tỉ lệ thuận với bình phương dòng điện tải. Tổng tổn hao của máy biến áp là $P = P_0 + P_k \times (\text{hệ số tải})^2$.

Dòng điện không tải ($I_0\%$)

Đại lượng này cho biết lượng điện năng tiêu thụ để thiết lập từ trường trong lõi thép. $I_0\%$ càng thấp chứng tỏ chất lượng thép silicon càng tốt và máy càng tiết kiệm điện.

Kích thước và Trọng lượng

Trong bảng tra thông số máy biến áp, kích thước (Dài x Rộng x Cao) và trọng lượng (tổng trọng lượng, trọng lượng dầu, trọng lượng ruột máy) là dữ liệu bắt buộc để thiết kế bệ móng, chọn thiết bị nâng hạ và tính toán không gian trạm.

Các tiêu chuẩn áp dụng cho máy biến áp tại Việt Nam

Máy biến áp khi vận hành trên lưới điện Việt Nam cần tuân thủ các quy định khắt khe của Tập đoàn Điện lực Việt Nam (EVN), tiêu chuẩn quốc gia (TCVN) và quốc tế (IEC):

• TCVN 6306 (IEC 60076): Tiêu chuẩn chung về máy biến áp điện lực.
• Quyết định 62/QĐ-EVN: Quy định về tiêu chuẩn kỹ thuật vận hành và tổn hao đối với máy biến áp trên lưới điện phân phối.

Hướng dẫn cách đọc nhãn máy biến áp (Nameplate)

Khi tiếp cận một máy biến áp thực tế, bạn cần chú ý các thông tin in trên nhãn đồng:

• Kiểu máy: Máy biến áp dầu hay máy biến áp khô.
• Năm sản xuất: Đánh giá mức độ lạc hậu hoặc lão hóa của thiết bị.
• Tiêu chuẩn chế tạo: Đảm bảo máy đáp ứng các quy định hiện hành.
• Mức dầu và loại dầu: Quan trọng cho công tác bảo trì và dịch vụ lọc dầu định kỳ.

Địa chỉ cung cấp Máy Biến Áp, Ổn Áp uy tín và tư vấn kỹ thuật chuyên sâu

Để có được một hệ thống điện vận hành bền bỉ theo đúng các thông số kỹ thuật đã tính toán, việc lựa chọn nhà sản xuất uy tín là điều quan trọng nhất. Công ty Cổ phần Litanda Việt Nam tự hào là đối tác tin cậy của hàng nghìn công trình trên toàn quốc.

Thương hiệu Litanda, Lioa – Chất lượng tạo nên giá trị

Chúng tôi cung cấp đa dạng các dòng sản phẩm với bảng tra thông số máy biến áp đạt chuẩn quốc tế:

• Máy biến áp 3 pha Litanda: Sử dụng dây đồng 100%, lõi thép silic chất lượng cao, giúp giảm tối đa tổn hao ($P_0, P_k$).
• Máy ổn áp Litanda & Lioa: Giải pháp ổn định điện áp hoàn hảo, bảo vệ thiết bị điện khỏi các sự cố quá áp, sụt áp.
• Biến áp cách ly, tự ngẫu: Phục vụ cho các nhu cầu đặc thù như thiết bị y tế, dàn âm thanh hoặc máy móc nhập khẩu.

Tất cả sản phẩm đều đi kèm đầy đủ chứng chỉ thí nghiệm, biên bản kiểm tra thông số kỹ thuật xuất xưởng, giúp khách hàng hoàn toàn yên tâm khi nghiệm thu đóng điện.

Thông tin liên hệ

Quý khách hàng cần tư vấn về thông số kỹ thuật, thiết kế trạm biến áp hoặc nhận báo giá ổn áp, biến áp tốt nhất, vui lòng liên hệ:

Công ty Cổ phần Litanda Việt Nam

• Showroom Hà Nội 2: Số 21 Liền Kề 18 – Lô B1.4 – Khu Đô Thị Thanh Hà – Q. Hà Đông – Hà Nội.
• Showroom Hồ Chí Minh 1: Số 119/61 Trung Mỹ Tây – Khu Phố 2- Quận 12 – TP. Hồ Chí Minh​.
• Hotline: 0974.642.249
• Email: vietnamlitanda@gmail.com

Nắm vững bảng tra thông số máy biến áp là chìa khóa để vận hành hệ thống điện một cách khoa học và kinh tế. Dù bạn là người trực tiếp vận hành hay nhà đầu tư, việc hiểu rõ các chỉ số như công suất, tổn hao và điện áp ngắn mạch sẽ giúp bạn đưa ra những quyết định đúng đắn cho công trình của mình.
