Biểu Thức Máy Biến Áp: Tổng Hợp Công Thức Và Nguyên Lý Vận Hành Chi Tiết

Máy biến áp là thiết bị điện từ tĩnh làm việc dựa trên nguyên lý cảm ứng điện từ, dùng để biến đổi điện áp của hệ thống dòng điện xoay chiều nhưng vẫn giữ nguyên tần số. Để nắm vững cách thức hoạt động và tính toán các thông số của thiết bị này, việc hiểu rõ các biểu thức máy biến áp là điều bắt buộc. Bài viết này, caonguamagia.com sẽ đi sâu vào các công thức từ cơ bản đến nâng cao, giúp bạn làm chủ các bài toán về máy biến áp một cách chính xác nhất.

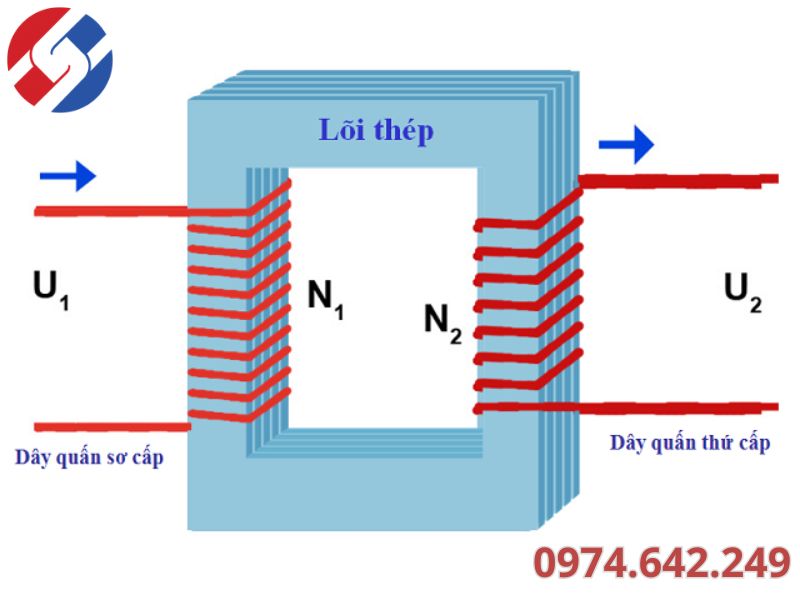

Biểu thức cơ bản của máy biến áp lý tưởng

Một máy biến áp lý tưởng là loại máy không có tổn hao năng lượng (không có điện trở cuộn dây và không có dòng điện xoáy trong lõi thép).

Biểu thức về suất điện động (SĐĐ)

SĐĐ cảm ứng xuất hiện trong các cuộn dây được xác định theo định luật Faraday. Biểu thức giá trị hiệu dụng của suất điện động là:

$$E = 4.44 \cdot f \cdot N \cdot \Phi_{max}$$

Trong đó:

• $E$: Suất điện động hiệu dụng (V).
• $f$: Tần số của dòng điện xoay chiều (Hz).
• $N$: Số vòng dây của cuộn dây.
• $\Phi_{max}$: Từ thông cực đại qua lõi thép (Wb).

Tỉ số biến áp ($k$)

Đây là biểu thức quan trọng nhất để xác định mối quan hệ giữa điện áp và số vòng dây giữa hai phía sơ cấp (1) và thứ cấp (2):

$$k = \frac{U_1}{U_2} = \frac{E_1}{E_2} = \frac{N_1}{N_2}$$

• Nếu $k > 1$ ($N_1 > N_2$): Máy biến áp hạ áp.
• Nếu $k < 1$ ($N_1 < N_2$): Máy biến áp tăng áp.

Biểu thức cường độ dòng điện và công suất

Trong máy biến áp lý tưởng, công suất đầu vào bằng công suất đầu ra ($S_1 = S_2$). Từ đó, ta có biểu thức liên hệ giữa điện áp và cường độ dòng điện:

$$\frac{U_1}{U_2} = \frac{I_2}{I_1} = \frac{N_1}{N_2}$$

Lưu ý: Điện áp và cường độ dòng điện tỉ lệ nghịch với nhau. Nghĩa là phía nào có điện áp cao thì dòng điện sẽ thấp và ngược lại. Điều này giúp giảm tổn hao điện năng khi truyền tải điện năng đi xa bằng cách tăng điện áp lên cao.

Biểu thức máy biến áp trong điều kiện thực tế

Trong thực tế, máy biến áp luôn có tổn hao do điện trở cuộn dây và từ thông tản. Biểu thức cân bằng điện áp lúc này được viết dưới dạng số phức:

$$\dot{U}_1 = -\dot{E}_1 + \dot{I}_1 \cdot Z_1$$

$$\dot{U}_2 = \dot{E}_2 – \dot{I}_2 \cdot Z_2$$

Trong đó:

• $Z_1, Z_2$: Tổng trở của cuộn dây sơ cấp và thứ cấp ($Z = R + jX$).
• $\dot{E}_1, \dot{E}_2$: Suất điện động cảm ứng do từ thông chính gây ra.

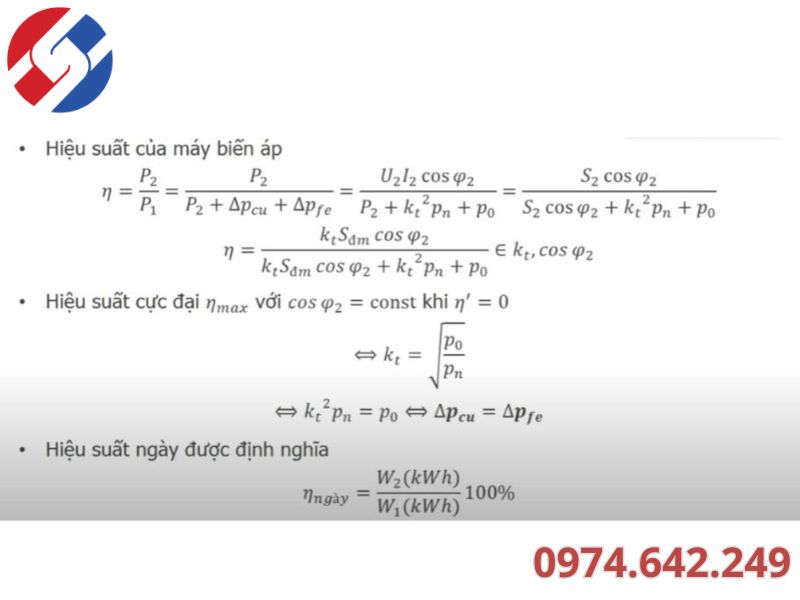

Biểu thức tính hiệu suất máy biến áp ($\eta$)

Hiệu suất là chỉ số đánh giá khả năng làm việc hiệu quả của máy. Hiệu suất được tính bằng tỉ số giữa công suất đầu ra và công suất đầu vào:

$$\eta = \frac{P_2}{P_1} \cdot 100\% = \frac{P_2}{P_2 + \Delta P} \cdot 100\%$$

Trong đó tổn hao tổng cộng $\Delta P$ bao gồm:

1. Tổn hao đồng ($\Delta P_{cu}$): Tỉ lệ với bình phương dòng điện tải ($I^2 \cdot R$).
2. Tổn hao sắt ($\Delta P_{fe}$): Gồm tổn hao do dòng điện xoáy (Foucault) và từ trễ, thường coi là không đổi khi điện áp không đổi.

Biểu thức máy biến áp 3 pha

Đối với máy biến áp 3 pha, việc tính toán phụ thuộc vào cách nối dây (hình Sao hay hình Tam giác).

• Nối Hình Sao (Y): $U_d = \sqrt{3} \cdot U_p$ và $I_d = I_p$.
• Nối Tam giác ($\Delta$): $U_d = U_p$ và $I_d = \sqrt{3} \cdot I_p$.

Biểu thức công suất 3 pha:

$$S = \sqrt{3} \cdot U_d \cdot I_d$$

$$P = \sqrt{3} \cdot U_d \cdot I_d \cdot \cos\phi$$

Ứng dụng của các biểu thức trong thiết kế và vận hành

Việc nắm vững các biểu thức này giúp kỹ thuật viên:

• Tính toán số vòng dây: Khi cần quấn lại máy biến áp bị cháy.
• Xác định dòng điện định mức: Để lựa chọn tiết diện dây dẫn và thiết bị bảo vệ (Aptomat, cầu chì).
• Kiểm tra độ sụt áp: Đảm bảo điện áp đầu ra luôn nằm trong phạm vi cho phép của thiết bị tiêu thụ.

Địa chỉ cung cấp Máy Biến Áp và Ổn Áp uy tín chất lượng cao

Để các biểu thức lý thuyết mang lại hiệu quả vận hành thực tế tốt nhất, bạn cần sử dụng những thiết bị có thông số chuẩn xác và độ bền cao. Công ty Cổ phần Litanda Việt Nam là đơn vị hàng đầu tại Việt Nam chuyên sản xuất các dòng sản phẩm máy biến áp, máy ổn áp đạt chuẩn quốc tế.

Thương hiệu Litanda, Lioa – Cam kết chất lượng đồng bộ

Sản phẩm của chúng tôi được thiết kế dựa trên những tiêu chuẩn kỹ thuật khắt khe nhất, đảm bảo sai số thấp nhất so với các biểu thức tính toán:

• Máy biến áp Litanda: Sử dụng 100% dây đồng nguyên chất, lõi thép silic định hướng nhập khẩu, giúp tối ưu hóa từ thông và giảm thiểu tổn hao năng lượng.
• Máy ổn áp Litanda & Lioa: Khả năng đáp ứng điện áp nhanh, chịu tải lớn, bảo vệ an toàn cho các thiết bị điện tử nhạy cảm.
• Biến áp cách ly: Chuyên dụng cho các hệ thống yêu cầu độ sạch của điện năng như dàn âm thanh hi-end hoặc máy y tế.

Thông tin liên hệ Công ty Cổ phần Litanda Việt Nam

Quý khách hàng cần tư vấn kỹ thuật, thiết kế máy biến áp theo yêu cầu hoặc nhận báo giá các sản phẩm ổn áp chính hãng, xin vui lòng liên hệ:

• Showroom Hà Nội 2: Số 21 Liền Kề 18 – Lô B1.4 – Khu Đô Thị Thanh Hà, Quận Hà Đông, Hà Nội.
• Showroom Hồ Chí Minh 1: Số 119/61 Trung Mỹ Tây, Khu Phố 2, Quận 12, TP. Hồ Chí Minh.
• Hotline: 0974.642.249
• Email: vietnamlitanda@gmail.com

Hiểu sâu về biểu thức máy biến áp là chìa khóa để làm chủ công nghệ và vận hành hệ thống điện an toàn. Từ những công thức lý tưởng đến thực tế, mỗi thông số đều đóng vai trò quan trọng trong việc duy trì nguồn năng lượng ổn định.

Nếu bạn đang tìm kiếm một thiết bị điện có thông số kỹ thuật chuẩn xác, hiệu suất cao và vận hành bền bỉ theo thời gian, hãy tin dùng các sản phẩm từ Litanda. Chúng tôi không chỉ cung cấp thiết bị mà còn mang đến giải pháp năng lượng tối ưu cho doanh nghiệp và gia đình bạn!
