Cách Đấu Biến Áp 220V Ra 110V Chi Tiết: An Toàn, Đúng Kỹ Thuật 100%

Trong bối cảnh các thiết bị điện nội địa Nhật, Mỹ (sử dụng điện 100V, 110V, 120V) ngày càng phổ biến tại Việt Nam, nhu cầu sử dụng bộ đổi nguồn hay máy biến áp tăng cao. Tuy nhiên, không phải ai cũng nắm rõ cách đấu biến áp 220V ra 110V sao cho an toàn, tránh tình trạng đấu nhầm gây cháy nổ thiết bị. Bài viết này sẽ hướng dẫn bạn từ sơ đồ nguyên lý đến các bước đấu nối thực tế cho cả biến áp tự ngẫu và biến áp cách ly.

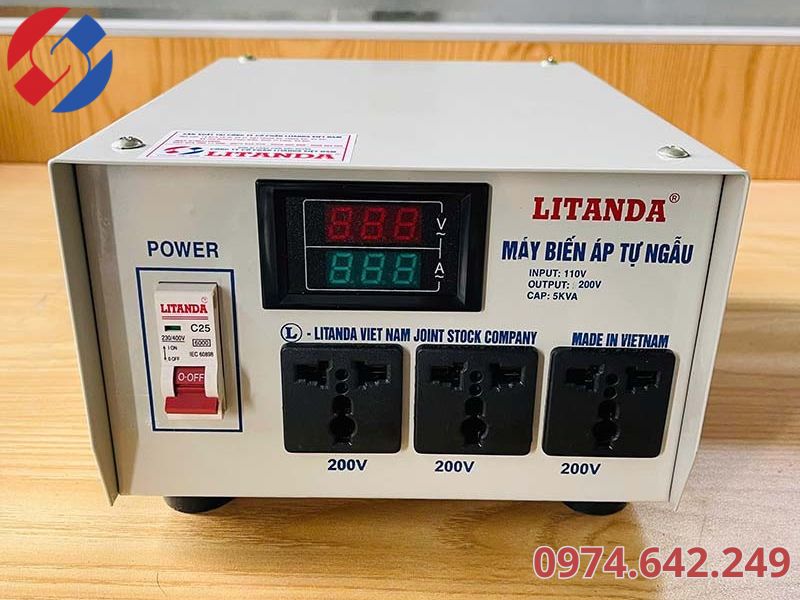

Hiểu về sơ đồ nguyên lý trước khi đấu nối

Trước khi cầm kìm và tua vít, bạn cần phân biệt rõ loại biến áp mình đang có. Thông thường, để đổi nguồn từ 220V sang 110V, chúng ta sử dụng biến áp tự ngẫu.

Cấu tạo cơ bản

Biến áp tự ngẫu chỉ có một cuộn dây duy nhất với các đầu ra (tap) khác nhau.

• Đầu 0V: Dây chung (Neutral).
• Đầu 110V: Đầu ra cho thiết bị Nhật/Mỹ.
• Đầu 220V: Đầu vào cấp nguồn từ điện lưới Việt Nam.

Tại sao cần đấu đúng?

Nếu bạn đấu ngược (cấp 220V vào đầu 110V), điện áp đầu ra sẽ vọt lên gấp đôi (440V), gây cháy thiết bị ngay lập tức. Ngược lại, nếu đấu lỏng lẻo, hiện tượng move nhiệt sẽ làm hỏng biến áp.

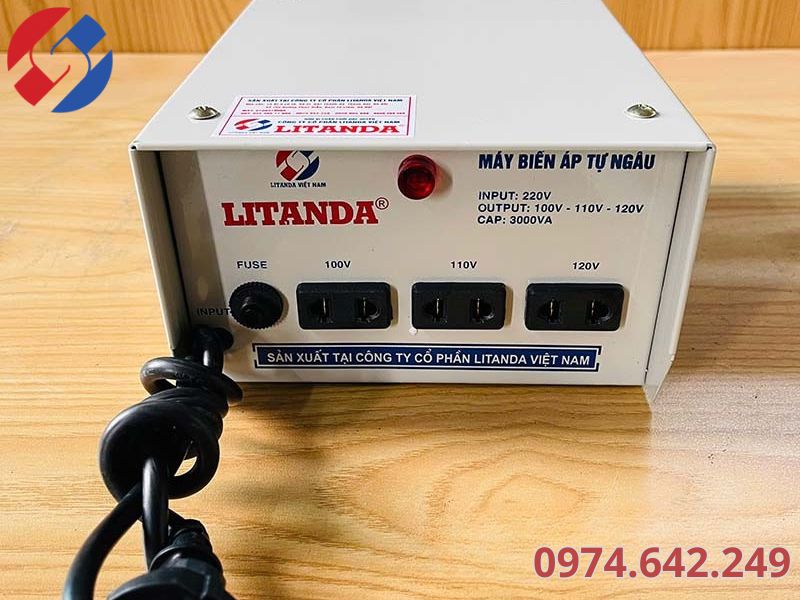

Hướng dẫn cách đấu biến áp 220V ra 110V thực tế

Bước 1: Chuẩn bị dụng cụ và kiểm tra thông số

• Dụng cụ: Bút thử điện, kìm tuốt dây, băng dính điện hoặc đầu cos, đồng hồ vạn năng (VOM).
• Kiểm tra: Đảm bảo công suất của biến áp (VA hoặc kVA) phải lớn hơn công suất của thiết bị tiêu thụ.

Bước 2: Xác định các đầu dây trên biến áp

Thông thường trên các cục biến áp đổi nguồn sẽ có ký hiệu rõ ràng:

• Dây vào (Input): Thường ký hiệu 0V – 220V.
• Dây ra (Output): Thường ký hiệu 0V – 110V (hoặc 100V).

Bước 3: Tiến hành đấu nối

1. Đấu nguồn vào: Nối dây pha và dây trung tính của lưới điện 220V vào hai đầu 0V và 220V của biến áp.
2. Đấu nguồn ra: Lấy nguồn điện cho thiết bị tại hai đầu 0V và 110V của biến áp.
3. Dây chung: Lưu ý rằng đầu 0V là đầu dùng chung cho cả nguồn vào và nguồn ra.

Những lưu ý “sống còn” khi đấu nối tại nhà

Để thực hiện cách đấu biến áp 220V ra 110V thành công, bạn tuyệt đối không được bỏ qua các quy tắc sau:

• Không được đấu nhầm pha: Luôn dùng bút thử điện để xác định dây lửa (L) và dây nguội (N). Dây nguội nên được đấu vào đầu 0V.
• Tiếp địa an toàn: Nếu biến áp có vỏ kim loại, hãy nối vỏ máy với dây tiếp địa để tránh rò rỉ điện.
• Mối nối chắc chắn: Sử dụng đầu cos để bấm dây, tránh việc xoắn dây bằng tay lỏng lẻo dễ gây phát nhiệt và đánh lửa.
• Kiểm tra điện áp trước khi cắm tải: Sau khi đấu xong, hãy dùng đồng hồ vạn năng đo điện áp đầu ra. Nếu kim đồng hồ chỉ đúng dải 105V – 115V thì mới được cắm thiết bị vào sử dụng.

Các lỗi thường gặp và cách xử lý

1. Biến áp có tiếng kêu ù ù: Có thể do các lá thép silic bị lỏng hoặc bạn đang chạy quá tải. Hãy kiểm tra lại tổng công suất thiết bị.
2. Điện áp đầu ra không đủ 110V: Do điện lưới đầu vào quá yếu (dưới 200V). Lúc này bạn cần sử dụng thêm máy ổn áp để bù áp.
3. Sờ vào vỏ bị giật tê: Biến áp bị rò điện hoặc hiện tượng cảm ứng tĩnh điện. Cần kiểm tra lại lớp cách điện hoặc nối đất cho máy.

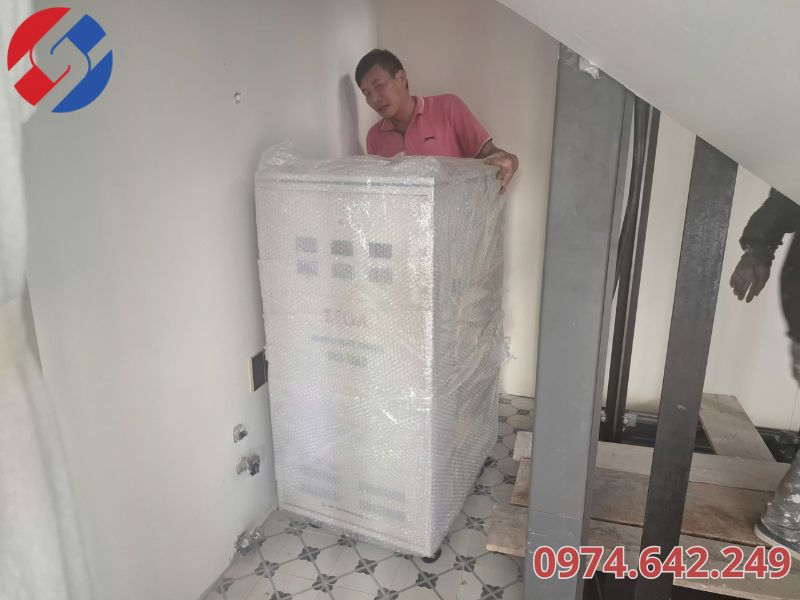

Đơn vị cung cấp Biến Áp, Ổn Áp uy tín và chất lượng hàng đầu

Việc tự đấu nối đòi hỏi kiến thức kỹ thuật nhất định. Nếu bạn không tự tin hoặc muốn tìm kiếm những giải pháp đổi nguồn an toàn, được đấu nối sẵn trong vỏ hộp tiêu chuẩn, hãy lựa chọn các sản phẩm từ Công ty Cổ phần Litanda Việt Nam.

Sản phẩm chính hãng Litanda & Lioa

Chúng tôi là đơn vị chuyên sản xuất và phân phối các thiết bị ổn định nguồn điện chất lượng cao:

• Bộ đổi nguồn 220V sang 110V Litanda: Thiết kế nhỏ gọn, chỉ cần cắm vào ổ điện là dùng được ngay, không cần đấu nối phức tạp.
• Máy biến áp cách ly: Giải pháp cao cấp giúp chống giật hoàn toàn và lọc nhiễu cho dàn âm thanh.
• Máy ổn áp Litanda & Lioa: Tích hợp sẵn các đầu ra 110V và 220V, vừa ổn định điện áp vừa đổi nguồn tiện lợi.

Sản phẩm của Litanda sử dụng 100% dây đồng nguyên chất, đảm bảo độ bền vượt trội và không bị sụt áp khi kéo tải nặng, khác biệt hoàn toàn so với các dòng dây nhôm rẻ tiền trên thị trường.

Thông tin liên hệ

Quý khách hàng cần tư vấn kỹ thuật về cách đấu biến áp 220V ra 110V hoặc đặt mua sản phẩm chính hãng, xin vui lòng liên hệ:

• Công ty Cổ phần Litanda Việt Nam
• Showroom Hà Nội 2: Số 21 Liền Kề 18 – Lô B1.4 – Khu Đô Thị Thanh Hà – Q. Hà Đông – Hà Nội.
• Showroom Hồ Chí Minh 1: Số 119/61 Trung Mỹ Tây – Khu Phố 2 – Quận 12 – TP. Hồ Chí Minh​.
• Hotline: 0974.642.249
• Email: vietnamlitanda@gmail.com

Thực hiện đúng cách đấu biến áp 220V ra 110V giúp bạn bảo vệ tối đa các thiết bị điện giá trị trong gia đình. Tuy nhiên, an toàn điện luôn là ưu tiên hàng đầu. Nếu có bất kỳ thắc mắc nào, đừng ngần ngại gọi ngay cho đội ngũ kỹ thuật của Litanda để được hỗ trợ miễn phí.

Chúc bạn thực hiện thành công và có những trải nghiệm tuyệt vời với các thiết bị điện nội địa chất lượng!
