Cách Tính Chọn Máy Biến Áp 3 Pha Chuẩn Kỹ Thuật: Cẩm Nang Từ Chuyên Gia

rong thiết kế hệ thống điện công nghiệp và dân dụng, việc nắm vững cách tính chọn máy biến áp 3 pha là yếu tố then chốt quyết định đến hiệu suất vận hành và tính kinh tế của toàn bộ dự án. Một chiếc máy biến áp được chọn đúng sẽ giúp hệ thống chạy ổn định, giảm tổn hao điện năng và tránh các rủi ro cháy nổ do quá tải. Bài viết này sẽ hướng dẫn bạn chi tiết từ công thức toán học đến các hệ số hiệu chỉnh thực tế để chọn được thiết bị tối ưu nhất.

Tại sao phải tính toán kỹ lưỡng khi chọn máy biến áp 3 pha?

Máy biến áp 3 pha là thiết bị có giá trị lớn và đóng vai trò nút thắt trong mạng lưới điện. Việc tính toán sai lệch sẽ dẫn đến hai hệ lụy nghiêm trọng:

• Chọn công suất quá lớn: Gây lãng phí chi phí đầu tư ban đầu (CAPEX) và chi phí vận hành (OPEX) do tổn hao không tải của máy lớn.
• Chọn công suất quá nhỏ: Máy thường xuyên chạy ở chế độ quá tải, làm tăng nhiệt độ cuộn dây, gây hỏng lớp cách điện và dẫn đến sự cố sụt áp nghiêm trọng tại các thiết bị cuối nguồn.

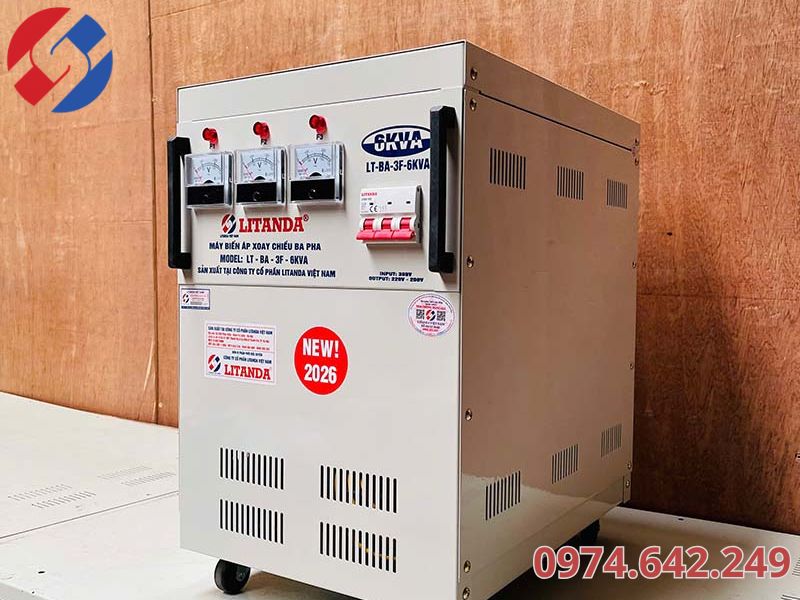

Công thức cơ bản trong cách tính chọn máy biến áp 3 pha

Để bắt đầu, bạn cần xác định công suất biểu kiến ($S$) của máy biến áp. Đơn vị đo lường tiêu chuẩn là kVA.

Xác định tổng công suất tải tiêu thụ

Trước hết, hãy thống kê tổng công suất hữu công ($P$) của tất cả các thiết bị trong hệ thống (đơn vị là kW).

Công thức tính công suất biểu kiến

Công suất máy biến áp cần chọn được tính theo công thức:

$$S = \frac{P_{tt}}{\cos\phi \cdot \eta}$$

Trong đó:

• $S$: Công suất biểu kiến của máy biến áp (kVA).
• $P_{tt}$: Tổng công suất tải tính toán (kW).
• $\cos\phi$: Hệ số công suất (thường dao động từ 0.8 đến 0.85).
• $\eta$: Hiệu suất của máy biến áp (thường lấy khoảng 0.95 – 0.98).

Tính toán dòng điện định mức

Để chọn thiết bị bảo vệ (MCCB/ACB) đi kèm, bạn cần biết dòng điện định mức phía hạ thế:

$$I_{dm} = \frac{S}{\sqrt{3} \cdot U}$$

Ví dụ: Với máy 100kVA, điện áp hạ thế 0.4kV, dòng định mức sẽ là: $I_{dm} = \frac{100}{1.732 \cdot 0.4} \approx 144A$.

Các hệ số quan trọng trong thực tế tính toán

Trong cách tính chọn máy biến áp 3 pha, các con số lý thuyết cần được điều chỉnh bởi các hệ số thực tế sau:

Hệ số đồng thời ($K_{dt}$)

Không phải lúc nào tất cả thiết bị cũng hoạt động cùng lúc tại công suất tối đa.

• Đối với nhà xưởng cơ khí: $K_{dt} \approx 0.6 – 0.7$.
• Đối với tòa nhà văn phòng: $K_{dt} \approx 0.8 – 0.9$.

Hệ số dự phòng phát triển ($K_{dp}$)

Để đảm bảo máy không phải thay thế khi doanh nghiệp mở rộng quy mô, bạn nên cộng thêm hệ số dự phòng:

$$S_{chon} = S \cdot K_{dp}$$

Thông thường, $K_{dp}$ được chọn từ 1.2 đến 1.25 (tương đương dự phòng 20-25%).

Hướng dẫn chọn máy biến áp 3 pha theo mục đích sử dụng

Chọn máy cho tải có dòng khởi động lớn (Motor)

Các loại motor công suất lớn khi khởi động sẽ có dòng điện vọt lên gấp 3-7 lần định mức. Nếu hệ thống có nhiều motor khởi động trực tiếp, bạn phải chọn máy biến áp có khả năng chịu quá tải tức thời tốt hoặc nâng công suất định mức lên một cấp so với tính toán thông thường.

Chọn máy biến áp khô hay máy biến áp dầu?

• Máy biến áp dầu: Chi phí thấp hơn, tản nhiệt tự nhiên tốt, thường dùng ngoài trời.
• Máy biến áp khô: Khả năng chống cháy nổ tuyệt vời, thường dùng trong các tòa nhà cao tầng, hầm chung cư hoặc nơi có yêu cầu khắt khe về PCCC.

Bảng tra nhanh công suất máy biến áp 3 pha phổ biến

Dưới đây là bảng tra giúp bạn nhanh chóng đối chiếu kết quả tính toán:

Những lưu ý khi thực hiện tính toán và lắp đặt

1. Kiểm tra độ sụt áp: Nếu khoảng cách từ biến áp đến tải quá xa, cần tính toán bù sụt áp trên đường dây.
2. Vị trí lắp đặt: Đảm bảo không gian thông thoáng để máy tản nhiệt. Với máy dầu, cần có bể thu dầu sự cố.
3. Chất lượng dây quấn: Ưu tiên chọn máy biến áp sử dụng 100% dây đồng để tối ưu dẫn điện và độ bền cơ khí.

Đơn vị cung cấp Máy Biến Áp và Ổn Áp 3 Pha uy tín toàn quốc

Sau khi đã nắm vững cách tính chọn máy biến áp 3 pha, việc tìm kiếm một nhà sản xuất có năng lực và uy tín là bước cuối cùng để hiện thực hóa dự án của bạn. Công ty Cổ phần Litanda Việt Nam tự hào là đơn vị hàng đầu trong lĩnh vực giải pháp nguồn điện tại Việt Nam.

Thương hiệu Litanda, Lioa – Chất lượng tạo nên niềm tin

Chúng tôi chuyên sản xuất và phân phối các dòng thiết bị điện chủ lực:

• Máy biến áp 3 pha Litanda: Sử dụng đồng nguyên chất và lõi thép silic định hướng, giúp máy đạt hiệu suất cao nhất và vận hành êm ái.
• Máy ổn áp Litanda & Lioa: Giải pháp ổn định điện áp hàng đầu, bảo vệ thiết bị công nghiệp khỏi sự cố sụt áp, quá áp.
• Biến áp cách ly: Chuyên dụng cho các hệ thống yêu cầu độ sạch của điện năng cao và an toàn tuyệt đối chống giật.

Tất cả sản phẩm của Litanda đều được kiểm định khắt khe trước khi xuất xưởng, đi kèm đầy đủ giấy tờ thí nghiệm, đảm bảo đúng các thông số kỹ thuật mà bạn đã tính toán.

Thông tin liên hệ Công ty Cổ phần Litanda Việt Nam

Quý khách hàng cần tư vấn kỹ thuật chuyên sâu về cách tính toán hoặc nhận báo giá ưu đãi các dòng máy biến áp, ổn áp chính hãng, xin vui lòng liên hệ:

• Công ty Cổ phần Litanda Việt Nam
• Showroom Hà Nội 2: Số 21 Liền Kề 18 – Lô B1.4 – Khu Đô Thị Thanh Hà – Q. Hà Đông – Hà Nội.
• Showroom Hồ Chí Minh 1: Số 119/61 Trung Mỹ Tây – Khu Phố 2 – Quận 12 – TP. Hồ Chí Minh​.
• Hotline: 0974.642.249
• Email: vietnamlitanda@gmail.com

Cách tính chọn máy biến áp 3 pha không chỉ đơn thuần là việc áp dụng công thức, mà là sự tổng hòa giữa lý thuyết và kinh nghiệm vận hành thực tế. Hy vọng với những chia sẻ chi tiết từ chuyên gia Litanda, bạn đã có đủ kiến thức để lựa chọn một chiếc máy biến áp an toàn, bền bỉ và tiết kiệm nhất cho công trình của mình.

Hãy liên hệ ngay với chúng tôi nếu bạn cần hỗ trợ tính toán cụ thể cho từng dự án đặc thù!
